Это устройство, которое предназначено для оповещения сов о том, что сейчас ночь. Я сделал это для своего младшего брата.
Шаг 1. Идите и возьмите вещи
Материалы:
1 - Поддельная фаршированная сова 1 - Печатная плата в виде сетки (Radioshack 276-150) 1 - Печатная плата в стиле IC (Radioshack 276-159) 1 - 14-контактное гнездо (Radioshack 276-1999) 1 - Разъем 9 В 1 - Чип LM339 (Radioshack 276-1712) 1 - Кулисный переключатель SPST (Radioshack 275-694) 2 - 2-значные 8-сегментные дисплеи 1 - провод (черный и красный) 1 - резистор 1 кОм 1 - фотоэлемент 1 - батарея 9 В 1 - Держатель батареи 9 В (Radioshack 270-326B) 1 - тюбик с эпоксидной смолой (не показан) Инструменты: - паяльник - пистолет для горячего клея - кусачки - плоскогубцы Примечания: Практически все можно приобрести в Radioshack. У меня есть 8-сегментные дисплеи на сайте Electronic Goldmine (goldmine-elec.com). Их каталожный номер был G4031. Сову следует покупать в китайском квартале Сан-Франциско.
Шаг 2: Установите выключатель питания
Когда у вас есть фальшивая сова, первое, что вам нужно сделать, это установить тумблер включения / выключения. Моя фальшивая сова пришла с фальшивым бревном. Я решил установить в него свой переключатель.
Первым делом я вырезал резаком отверстие размером примерно с переключатель, который я использовал. Также я сделал небольшое отверстие в основании бревна. Затем я припаял два длинных черных провода к клеммам переключателя. После этого нужно было просто отвинтить черный пластиковый зажим на задней панели переключателя, продеть два черных провода через основание фальшивой совы и вставить переключатель на место. Наконец, зажим следует провести вдоль двух проводов, пока он не коснется задней части переключателя. Прикрутите его обратно на место.
Шаг 3. Составьте слово «БЕЗОПАСНО»
Хорошо, теперь вам нужно написать слово «БЕЗОПАСНО» на обоих двухзначных 8-сегментных дисплеях. Сначала вы должны сделать это на своей макетной плате, чтобы убедиться, что это правильно. V + должен перейти к двум контактам в верхней средней части каждого из сегментных дисплеев. Подключив заземление к любому другому контакту, вы должны осветить сегмент на этом дисплее. См. Схемы подключения ниже.
Убедившись, что проводка правильная, можно удалить сегментные дисплеи (оставив всю проводку на месте для справки). Теперь начните припаивать дисплеи к сетевой плате так, чтобы верхняя часть дисплея позволяла подключить один провод к каждому из регистров. Не беспокойтесь о нижней половине. Нижняя половина - это связка соединений, которые, по сути, связаны с землей. Подход к этому состоит в том, чтобы соединить все заземляющие соединения припоем, а затем соединить эти соединения со средним регистром. Соединения V + сгруппированы в два набора по два наверху и должны быть соединены вместе, чтобы получилось два набора. Эти наборы должны быть соединены друг с другом проводом наверху, а затем подключены другим проводом к регистру на стороне платы. Теперь подключите к дисплею длинный красный (V +) и черный провод (заземление). Это провода, которые вы собираетесь использовать в конечном итоге для питания дисплея, и они должны быть достаточно длинными, чтобы пройти через сову.
Шаг 4: изувечите сову
Во-первых, вам нужно сделать отверстие побольше в основании совы. Наверное, мне следовало сказать тебе сделать это с самого начала.

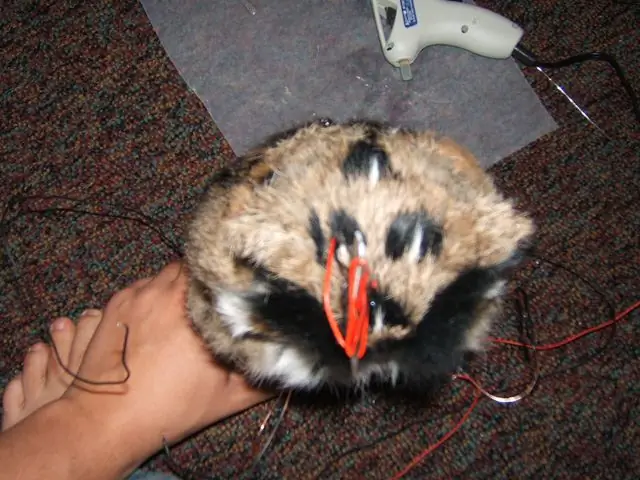

Во-вторых, вам нужно вырезать квадратное отверстие точно по размеру дисплея в передней части груди совы. Здесь будут размещаться дисплеи, чтобы они лучше подходили. Наконец, вам нужно проделать крошечную дырочку в макушке головы совы за ее правым ухом. Пропустите длинный красно-черный провод через это отверстие и, наконец, через основание совы. Согните проволоку, чтобы она не провалилась через голову.
Шаг 5: Установите светодиодный дисплей
Во-первых, с помощью плоскогубцев вам нужно будет аккуратно разбить плату, на которой находится дисплей, по крупицам, пока она не станет достаточно большой, чтобы работать.
Теперь, используя рыболовную проволоку или длинный кусок зачищенной проволоки, вы собираетесь сделать направляющие, чтобы установить дисплей на место. Проденьте петлю на одной стороне через два отверстия как можно ближе к сегментному дисплею (см. Рисунок). Затем сделайте это еще раз с другой стороны. Передайте дисплей внутри совы. Убедитесь, что оба кабеля питания от дисплея выходят из основания совы (НЕ НАПРАВЛЯЮЩИЕ КАБЕЛИ!). Используйте только что подключенные провода, чтобы установить дисплей на место. Как только он будет расположен правильно, приклейте верхний правый и нижний левый угол к сове с помощью пистолета для горячего клея. Держите его на месте, пока он не высохнет. Наконец, приготовьте немного эпоксидной смолы и используйте эту смолу для покрытия границ дисплеев. Дайте ему постоять не менее часа. Обрежьте направляющие провода, когда они высохнут.
Шаг 6: Постройте схему
По сути, это микросхема LM339 и делитель напряжения, идущий к положительному входному выводу.
Припаяйте 14-контактный разъем к плате. Контакты 3 и 14 подключены к источнику питания (красный) и заземлению (черный) соответственно. Резистор 1 кОм переходит от контакта 6 к контакту 3. Я использовал значение 1 кОм, но вам может потребоваться другое значение. Помните, что не все фотоэлементы одинаковы, и значение вашего фотоэлемента повлияет на номинал вашего другого резистора. Говоря о фотоэлементах, фотоэлемент должен идти с контакта 6 на землю. Но сначала нужно припаять фотоэлемент к проводам, выходящим из макушки головы совы. Убедитесь, что провода не пересекаются, и затем слегка изолируйте их горячим клеем. И как только клей немного высохнет, вам следует нанести каплю на нижнюю часть фотоэлемента и приклеить ее заподлицо к макушке совы. И, наконец, вы можете подключить фотоэлемент к печатной плате. Убедитесь, что вы подключаете провода фотоэлемента, а не провода, падающие со светодиодного дисплея. Теперь возьмите разъемы, идущие от дисплея, и подключите контакт 1 к земле, а контакт 3 к источнику питания. Вот и все. Присоедините разъем батареи 9V к плате. Убедитесь, что вы подключили его таким образом, чтобы можно было подключить переключатель между заземлением на батарее и заземлением на плате. Подключите переключатель между землей на аккумуляторе и землей на плате. Примечание: не следуйте рисунку моей проводки. Я случайно поменял цвета проводов, отходящих от платы дисплея.
Шаг 7: Подключите его
Вставьте микросхему LM339 в гнездо.
Подключите аккумулятор и посмотрите, работает ли он. Он должен работать. Если сначала он ничего не делает, проверьте выключатель питания. Это может быть выключено. Если он по-прежнему ничего не делает, пришло время устранить неполадки, дважды проверив ваши соединения.
Шаг 8: приклейте материал на место
Сначала приклейте печатную плату на место внутри совы с помощью горячего клея.
Теперь приклейте провода от штекера аккумулятора 9В к боковой стороне корпуса. Следует приклеить провод как можно ближе к доске. Смысл этого в том, чтобы удерживать провод от разрыва на плате, прикладывая все усилия к тому месту, где он приклеен к корпусу. Наконец, с помощью эпоксидной смолы нанесите очень хорошее покрытие на нижнюю часть зажима батареи 9 В и прикрепите его к внутренней части корпуса. Оставьте на несколько часов.
Шаг 9: Отправьте его моему маленькому брату
Это устройство было разработано для моего младшего брата. Он не сова, и я не уверен, что он даже любит сов. В любом случае, вы должны отправить ему свою сову по почте.
Поскольку он несовершеннолетний, и я бы не хотел разглашать его адрес в Интернете, я вместо этого дам вам адрес, по которому вы можете отправить его, чтобы его можно было переслать ему: * Адрес скоро появится *
