Этот лонгборд был разработан и изготовлен по нескольким причинам:
1. Построить электрический лонгборд, не тратя денег на дополнительные материалы, используя только то, что у меня было под рукой.
2. Чтобы получить больше опыта в 3D-моделировании и печати.
3. Чтобы подарить моей младшей сестре, когда я закончу
Хотя это не самый мощный и не самый быстрый электрический лонгборд, он все же может заставить меня двигаться довольно быстро, и я на 50+ фунтов больше предела веса мотора электрического скутера, который я использую.
Все 3D-модели можно найти здесь: https://www.thingiverse.com/thing:2975176, и я скоро обновлю их. Я также буду фиксировать ленту и доску для захвата, прежде чем отдать их своей младшей сестре.
Шаг 1: разборка самоката
Я взял старый электросамокат, который у меня был в течение нескольких лет, из которого я вырос, и начал полностью разбирать самокат до рамы, обязательно задокументируя, где все винты, и не потерял их на случай, если мне когда-нибудь понадобится снова собрать самокат. самокат.
Шаг 2: Разборка трансмиссии
Трансмиссия состоит из двигателя, цепи, колеса и рамы. Единственные детали, необходимые для этого, - это двигатель и цепь, но можно было бы иметь нормальный грузовик с длинным бортом спереди и скутер сзади, что упростило бы сборку, поскольку не требуются никакие детали, напечатанные на 3D-принтере.
Шаг 3: дроссельная заслонка и тормозной механизм
Затем я начал разбирать дроссельную заслонку и тормозной механизм, отбрасывая все, кроме пластиковой закрученной части (да, это официальное название) и проводов (это не включает тормозную магистраль). После выполнения этих шагов, при желании, старую раму теперь можно использовать как обычный, но более прочный самокат.
Шаг 4: 3D-моделирование
Получив все детали от самоката, я наконец смог приступить к сборке! Я провел измерения и нарисовал нужные мне детали в Fusion 360, отличном программном обеспечении, которое бесплатно для студентов, стартапов и любителей. У меня будет ссылка для скачивания всех моих моделей в конце этой инструкции и в описании моего видео на YouTube (мой канал - SplixFPV).
Шаг 5: Сборка дроссельного механизма
Я распечатал все детали в дешевом PETG, который лежал на моем Anet A8, и склеил их вместе. Смотрите мое видео на YouTube для более точных инструкций.
Шаг 6: Добавление опоры двигателя и звездочки колеса

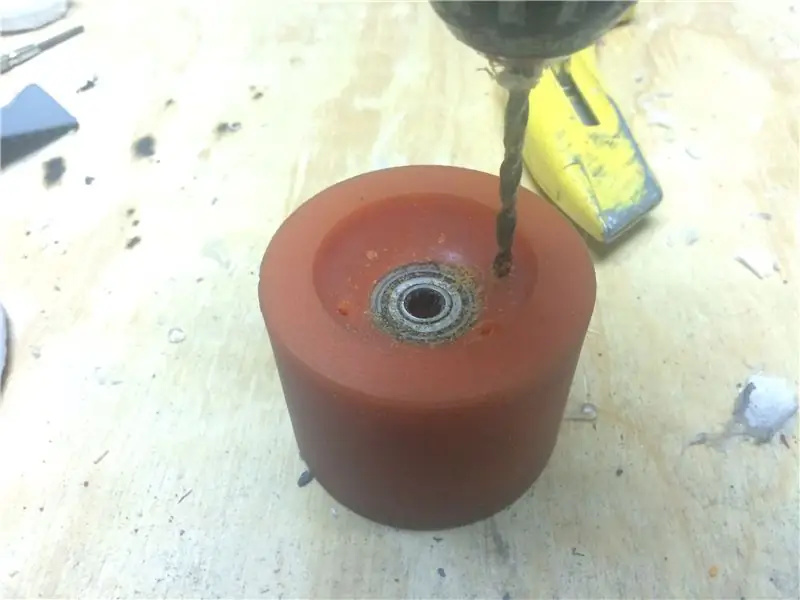

Я начал с использования коротких шурупов для крепления мотора к лонгборду, который я построил несколько лет назад. Затем я просверлил шесть отверстий в своем колесе на том же расстоянии, что и отверстия в звездочке (звездочка, изображенная выше, является звездочкой V1 и была обновлена). Затем я снова прикрепил колесо и установил цепь. На данный момент системы натяжения нет, и она хорошо работает без нее, но я добавлю ее в ближайшем будущем и загружу модель в это руководство. Обязательно затягивайте стяжки по шаблону, как затягиваете гайки на автомобиле. Звездочка, которую я смоделировал, эквивалентна звездочке № 25, поэтому я хотел, чтобы можно было купить металлическую звездочку и использовать ее для увеличения срока службы.
Шаг 7: обман ESC
При использовании самоката тормозом нажимается кнопка, которая выключает двигатель, когда вы нажимаете на тормоз. Чтобы заставить ESC думать, что вы не используете тормоз, вы должны обернуть кнопку лентой, чтобы прижать ее, чтобы вы смогли установить всю электронику в оригинальную коробку.
Шаг 8: Окончательный монтаж электроники
Я вынул коробку из самоката, закинул в нее всю электронику и установил ее на дно с помощью пластиковых язычков, и через какое-то время я случайно сломал два язычка (я поленился и использовал только два винта), поэтому я зафиксировал его случайной угловой скобкой, которую нашел. Оригинальные батареи свинцово-кислотные и очень тяжелые, поэтому я бы посоветовал припаять некоторые разъемы и заменить их некоторыми батареями LIPO. Если вы используете LIPO, будьте осторожны, так как они очень опасны, и не используйте встроенную схему зарядки. Также убедитесь, что напряжение текущих аккумуляторов соответствует напряжению, чтобы ничего не жарить.
Шаг 9: Езда
Последний шаг - прокатиться на нем! Для начала оттолкнитесь, чтобы набрать некоторую скорость, затем примените дроссельную заслонку, чтобы включить двигатель (ESC не позволяет вам выйти из положения стоя). Будьте осторожны и всегда надевайте шлем! Я не несу ответственности за какие-либо травмы или ущерб в результате этого проекта.
Шаг 10: планы на будущее
Поскольку это был быстрый проект для моей младшей сестры, ничего не доработано и не будет обновлено. Я планирую в конечном итоге перейти на батареи LIPO и добавить натяжитель цепи. Я также хотел бы построить себе более мощный лонгборд с бесщеточным приводом в будущем, но в настоящее время у меня нет на это денег, так как я сейчас инвестирую в несколько других проектов. Пожалуйста, дайте мне знать, что вы думаете о моем кулаке, и проголосуйте за меня в конкурсе «Сделай так». Я забыл упомянуть, что я также буду обрабатывать звездочку из алюминия, чтобы увеличить прочность.
Благодарю вас!
