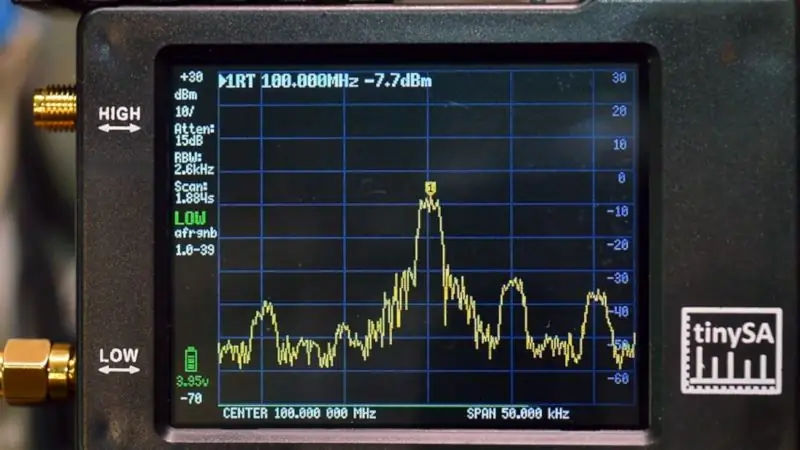

NanoVNA сделала анализаторы цепей достаточно дешевыми почти для всех. Теперь вы можете приобрести анализатор спектра за 49 долларов. Стоит ли оно того? Посмотрите видео [Парня из IMSAI] после перерыва, чтобы узнать его мнение. С веб-сайта tinySA.org:
- Анализатор спектра с двумя входами, высококачественный вход СЧ/ВЧ/ОВЧ для 0,1-350 МГц, менее качественный вход УВЧ для 240-960 МГц.
- Полосовые фильтры с переключаемым разрешением для обоих диапазонов от 2,6 кГц до 640 кГц
- Цветной дисплей, показывающий 290 точек сканирования, охватывающих весь диапазон низких или высоких частот.
- Аттенюатор шага входа от 0 дБ до 31 дБ для входа СЧ/ВЧ/УКВ.
- Когда он не используется в качестве анализатора спектра, его можно использовать в качестве генератора сигналов, выходной синусоидальный сигнал СЧ/ВЧ/УКВ в диапазоне 0,1-350 МГц, прямоугольный выход УВЧ в диапазоне 240-960 МГц.
- Встроенный генератор калибровочных сигналов, который используется для автоматической самопроверки и калибровки низкого входного сигнала.
- Подключенный к ПК через USB, он становится анализатором спектра, управляемым ПК
- Перезаряжаемый аккумулятор, обеспечивающий не менее 2 часов портативного использования
Многие дешевые осциллографы и осциллографы на базе ПК, конечно же, тоже могут выполнять спектральный анализ, так что это не такая экзотика, как ВАЦ. Но по этой цене вам может быть выгоднее иметь специальный инструмент, особенно если вас не волнуют частоты ниже 100 МГц.
Есть некоторые ограничения, конечно, но цена правильная. [Парень с IMSAI] показывает несколько странностей, которые ему не нравились, но в целом, это выглядело неплохо. Если у вас есть современный прицел, возможно, он уже выполняет эту функцию, или вы можете сделать программное решение. Если вам нужны только звуковые частоты и вы хотите новизны, попробуйте шарики для пинг-понга
