В этом уроке мы узнаем, как использовать машину с ручным gcode.
Этот режим используется, когда вам нужно создать образцы фигур и у вас нет глубоких знаний о программах для 3D-принтеров, или когда вы действительно хотите создавать простые фигуры с помощью программы с несколькими строками gcode.
Шаг 1: Моя Prusa I3

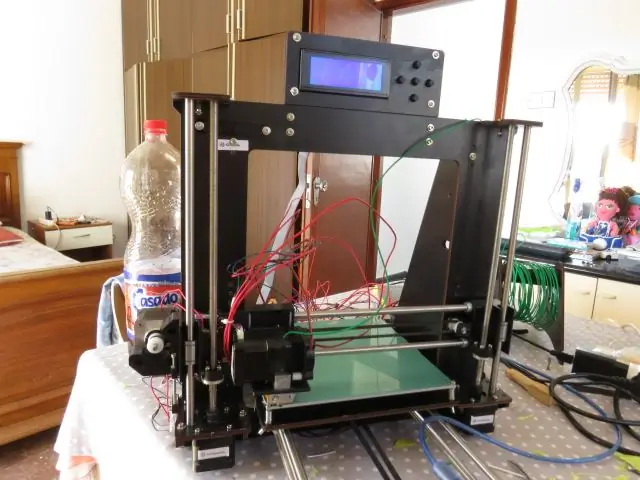

У меня есть популярный 3д принтер Prusa I3…
Все 3D-принтеры одинаковы … различаются программы, которые использует принтер.
Все 3D-принтеры знают gcode… кроме нескольких типичных команд.
Шаг 2. Подготовьте Gcodesender

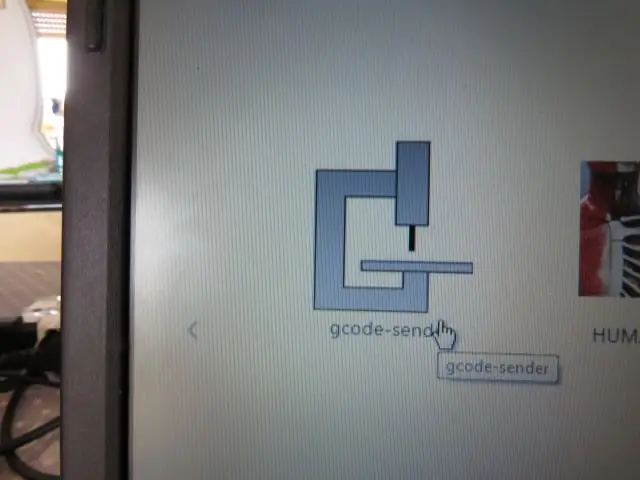

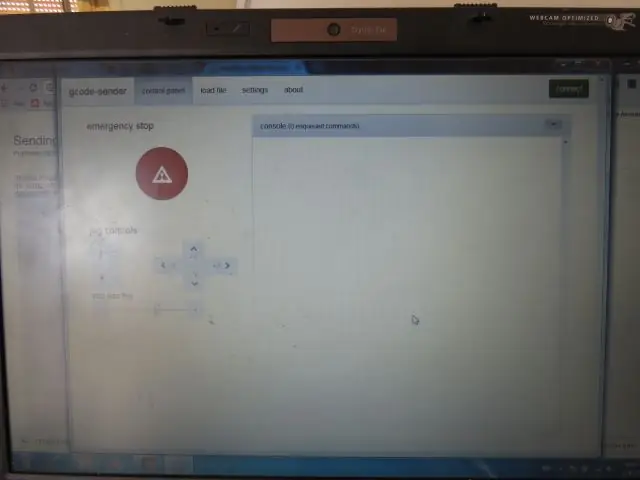

Я использую gcodesender из chrome для связи с моим 3d-принтером.
Вы можете найти расширение gcodesender для Chrome здесь:
Вам необходимо установить скорость 250 000 бод (для моей машины это скорость, которая работает… для вашей машины может отличаться)
При подключении к вашей 3D-штамповой машине необходимо, чтобы в вашем gcodesender окнах строки были такими же, как на фотографии.
Теперь вы готовы отправить вашему станку образец движения для тестирования.
Шаг 3: отправьте команду G28 (все оси в исходное положение)

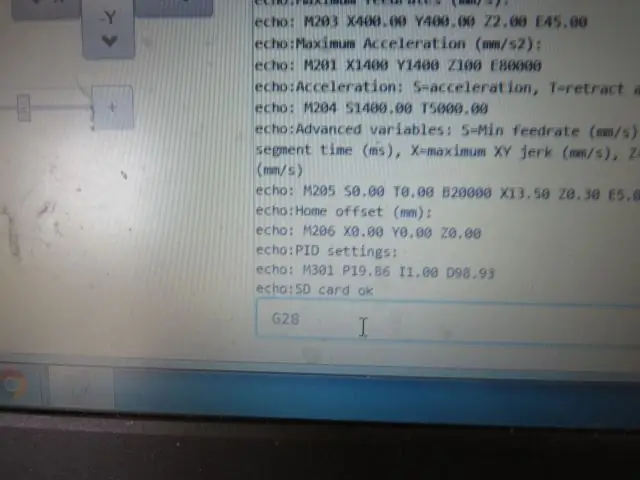

Теперь отправьте команду G28 с помощью gcodesender на машину (напишите, как на картинке, и нажмите кнопку отправки), что означает, что машина перейдет в координату 0 …
Если все в порядке … машине нужно установить все 3 оси (x, y, z) на 0.

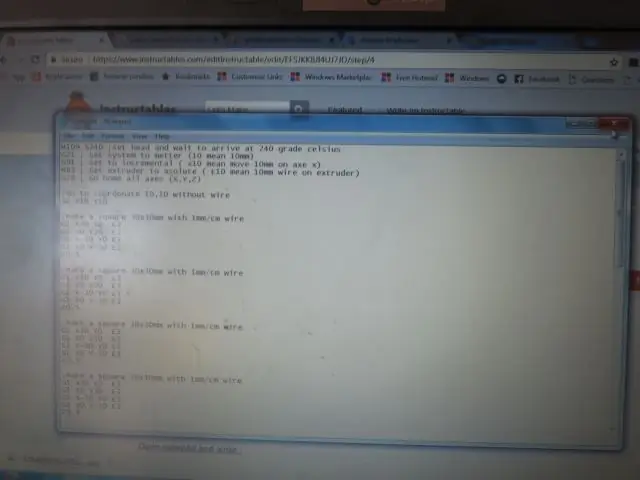

Шаг 4: напишите Gcode в блокноте

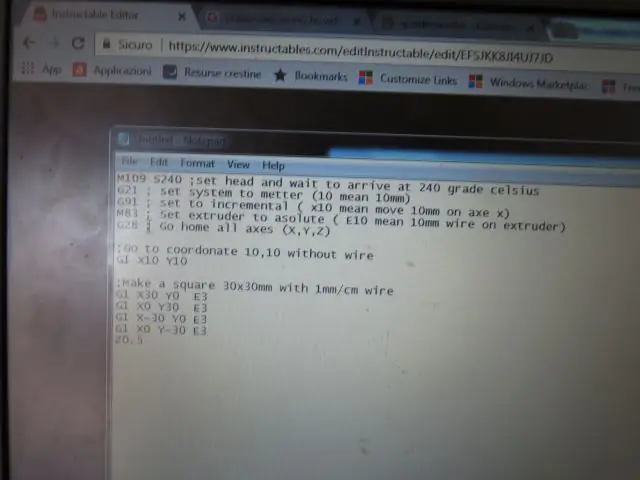

Откройте блокнот и напишите:
M109 S240; установите голову и дождитесь достижения температуры 240 градусов по Цельсию
G21; установить систему на метр (10 означает 10 мм) G91; установить в инкрементальном режиме (любое x10 означает перемещение на 10 мм по оси x) M83; Установите экструдер в инкрементальный режим (любой E10 означает 10-миллиметровую проволоку на экструдере) G28; Вернитесь домой по всем осям (X, Y, Z); перейдите к координатам 10, 10 без проволоки G1 X10 Y10; Сделайте квадрат 30x30 мм с проволокой 1 мм / см (E3, потому что это 3 см) G1 X30 Y0 E3 G1 X0 Y30 E3 G1 X-30 Y0 E3 G1 X0 Y-30 E3 Z0.2; подъем с 0,2 мм

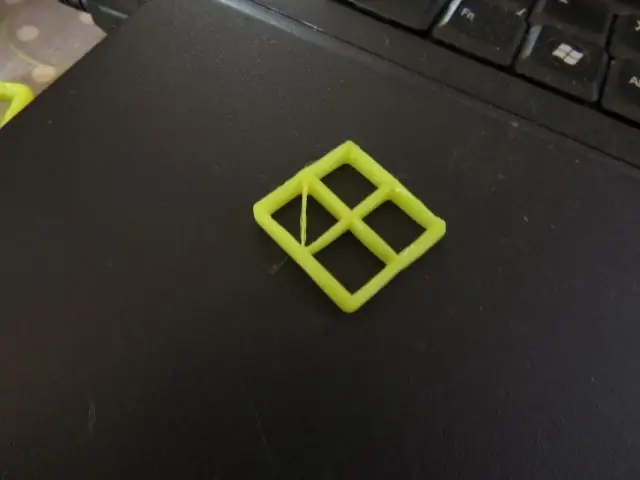

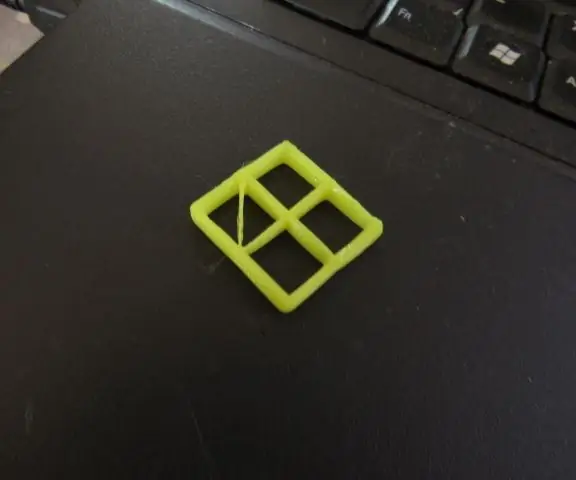

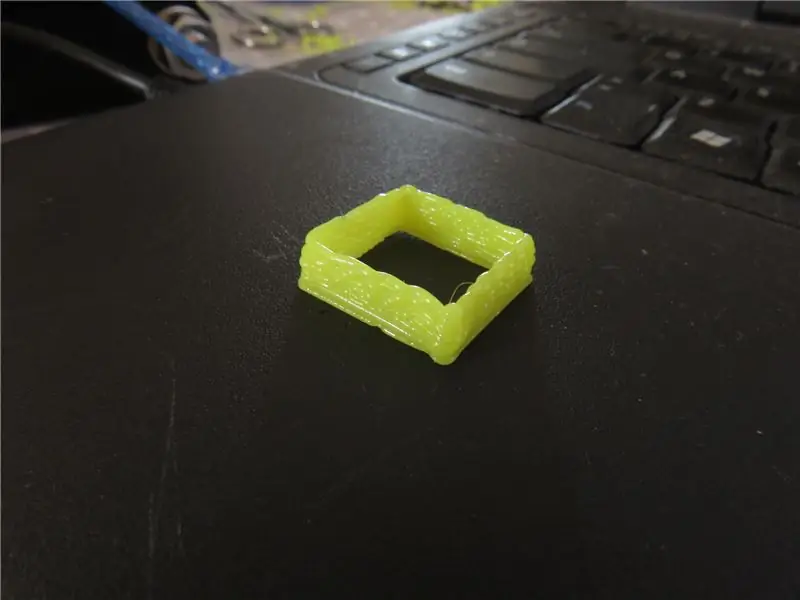

Итак… после того, как машина создала квадрат… подъем машины 0,2 мм
теперь скопируйте
; Сделайте квадрат 30x30 мм из проволоки 1 мм / см (E3, потому что нужно сделать 3 см)
G1 X30 Y0 E3 G1 X0 Y30 E3 G1 X-30 Y0 E3 G1 X0 Y-30 E3 Z0.2; подъем с 0,2 мм
и наклеить 10 раз (для высоты 2 см) или когда угодно… то же самое ниже
G21; установить систему на метр (10 означает 10 мм) G91; установить в инкрементальном режиме (x10 означает перемещение на 10 мм по оси x) M83; Установите экструдер в абсолютное положение (E10 означает проволоку 10 мм на экструдере) G28; Вернитесь домой по всем осям (X, Y, Z); перейдите к координатам 10, 10 без проволоки G1 X10 Y10; Сделайте квадрат 30x30 мм с проволокой 1 мм / см G1 X30 Y0 E3 G1 X0 Y30 E3 G1 X-30 Y0 E3 G1 X0 Y -30 E3 Z0.2; Сделайте квадрат 30x30 мм из проволоки 1 мм / см G1 X30 Y0 E3 G1 X0 Y30 E3 G1 X-30 Y0 E3 G1 X0 Y-30 E3 Z0.2; Сделайте квадрат 30x30 мм из проволоки 1 мм / см G1 X30 Y0 E3 G1 X0 Y30 E3 G1 X-30 Y0 E3 G1 X0 Y-30 E3 Z0.2; Сделайте квадрат 30x30 мм из проволоки 1 мм / см G1 X30 Y0 E3 G1 X0 Y30 E3 G1 X-30 Y0 E3 G1 X0 Y- 30 E3 Z0.2; Сделайте квадрат 30x30 мм из проволоки 1 мм / см G1 X30 Y0 E3 G1 X0 Y30 E3 G1 X-30 Y0 E3 G1 X0 Y-30 E3 Z0.2; Сделайте квадрат 30x30 мм из проволоки 1 мм / см G1 X30 Y0 E3 G1 X0 Y30 E3 G1 X-30 Y0 E3 G1 X0 Y-30 E3 Z0.2; Сделайте квадрат 30x30 мм из проволоки 1 мм / см G1 X30 Y0 E3 G1 X0 Y30 E3 G1 X-30 Y0 E3 G1 X0 Y-30 E3 Z0.2; Сделайте квадрат 30x30 мм из проволоки 1 мм / см G1 X30 Y0 E3 G1 X0 Y30 E3 G1 X-30 Y0 E3 G1 X0 Y-30 E3 Z0.2; Сделайте квадрат 30x30 мм из проволоки 1 мм / см G1 X30 Y0 E3 G1 X0 Y30 E3 G1 X-30 Y0 E3 G1 X0 Y-30 E3 Z0.2; Сделайте квадрат 30x30 мм из проволоки 1 мм / см G1 X30 Y0 E3 G1 X0 Y30 E3 G1 X-30 Y0 E3 G1 X0 Y-30 E3 Z0.2; Сделайте квадрат 30x30 мм из проволоки 1 мм / см G1 X30 Y0 E3 G1 X0 Y30 E3 G1 X-30 Y0 E3 G1 X0 Y- 30 E3 Z0.2G28; Вернитесь домой по всем осям (X, Y, Z) M84; отключить все степперы

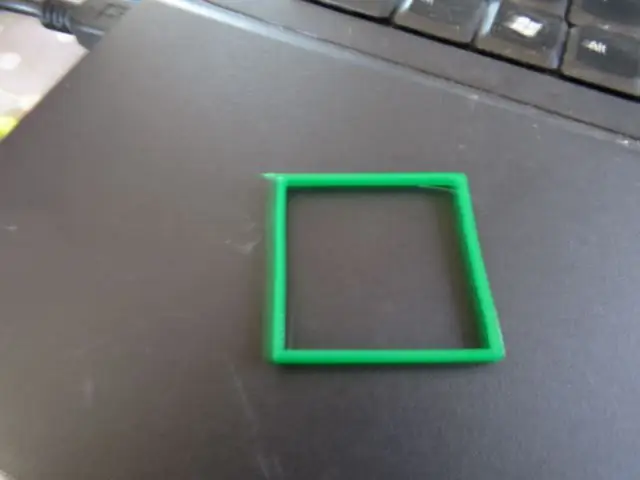

Шаг 5: Создайте свой квадрат
После подготовки файла gcode с помощью блокнота… сохраните файл как test.txt и откройте с помощью gcodesender.

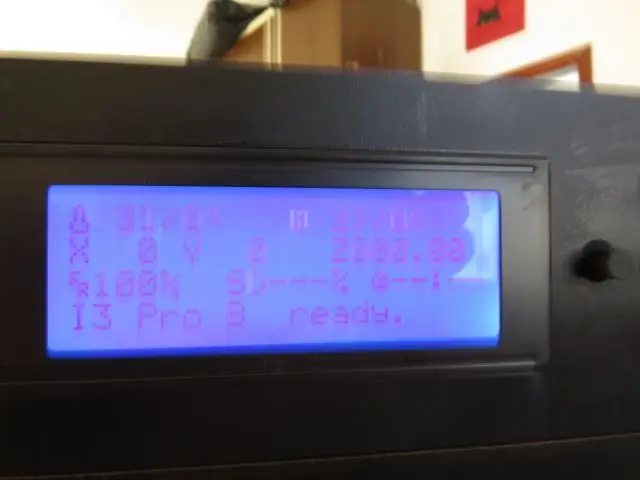

Одно дело! … Если вы можете установить температуру головки прямо с вашей машины,, в моем случае из меню ЖК-принтера, Prepare> Preheat ABS… не нужно использовать M190 S240 в gcode. Если использовать M190 S240 в gcode, в моем случае потребуется слишком много времени для подготовьте машину, потому что температура будет повышаться и понижаться много раз, пока не начнется печать. Если не использовать M190 S240, принтер начнется мгновенно… но сначала температура головки должна быть выше 220 градусов.
В gcodesender выберите Загрузить файл> Открыть локальный файл
Если вы не видите свой файл test.txt… выберите все файлы, выберите и откройте test.txt
Наконец то же, что на фото…
Теперь вы можете использовать кнопку «Отправить на компьютер», чтобы отправить файл на компьютер!
