Сообщество RepRap с оптимизмом смотрит на BAM&DICE от 2PrintBeta, проект с открытым исходным кодом, стартовавший на второй по популярности в мире платформе краудфандинга Indiegogo. Команда 2PrintBeta заявляет, что они должны создать «первую серию» плат Beta Arduino Mega (BAM) с подходящими драйверами для 3D-принтеров. На форуме RepRap было замечено несколько намеков, оставленных завсегдатаями RepRap Noobman и Dust, и общее признание того, что 2PrintBeta на самом деле участвует в жизни сообщества, а не просто размещает ссылку на свой краудфандинговый проект, а затем не отвечает.
Основанная в 2010 году Хольгером Краутвассером и Домиником Венгером, компания 2PrintBeta начинала с интернет-магазина по продаже комплектов и деталей для 3D-принтеров. В 2013 году они разработали свой 3D-принтер Printupy с одной печатающей головкой и версию DualX (стоит ли говорить, что это версия с двумя печатающими головками?). Недавно они выпустили новый хот-энд из нержавеющей стали за €69,95, предназначенный для высоких термопечать из АБС и так далее. Он полностью сделан из металла. Конструкция позволяет работать при температурах до 300°C и, как я цитирую, «чрезвычайно долговечна». Под этим я не подразумеваю жарку яиц.
2PrintBeta заявляет, что основной особенностью экрана BAM является разъем, основанный на оборудовании PCI-E, который обеспечивает больше контактов, позволяя DICE потреблять больше тока и обеспечивая многофункциональность. Дизайн на 100% совместим с RAMPS для RepRap, что позволяет использовать все прошивки без модификации. 2PrintBeta делает ставку на такие приложения, как фрезерные станки, лазерные резаки и принтеры для пасты, с их гибкими протоколами.
Модули DICE стоят вертикально в щитке BAM, чтобы обеспечить эффективное охлаждение при установке дополнительного вентилятора. Монтажные отверстия предусмотрены в одном и том же месте для всех модулей, чтобы обеспечить хорошую совместимость с возможными корпусами. Максимальная толщина DICE, включая печатную плату, составляет 11,2 мм, чтобы модули не мешали друг другу. Несмотря на то, что высота составляет более половины 17-миллиметрового закрытого MacBook Air, это хорошая работа. Для простоты интеграции печатные платы поставляются в двух размерах в открытой библиотеке Eagle бесплатно.

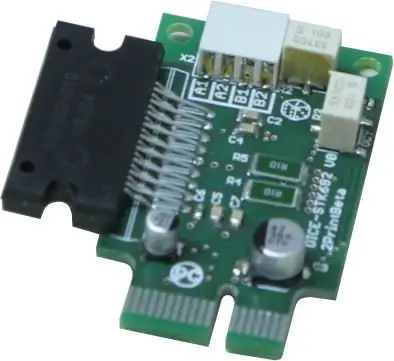

DICE-STK
DICE-STK включает в себя драйвер шагового двигателя STK682-010-E со 128-кратным подшагом, триммеры для настройки тока и контроля затухания. Практичный штекер означает, что для подключения различных двигателей не требуются специальные разъемы.
Напряжение логики: 5 В
Напряжение питания: 9–35 В
Ток: 2,4 А (среднеквадратичное значение) (макс. 3 А)
Размер: 51 x 43 ммDICE-A4988

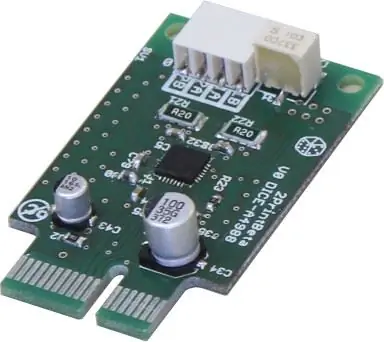

Эта DICE поставляется с процессором Allegro A4988, который также используется в драйверах шаговых двигателей Pololu. Большая печатная плата с зоной охлаждения на задней стороне предназначена для работы с большими токами и менее подвержена ошибкам.
Напряжение логики: 5 В
Напряжение питания: 8–35 В
Ток: 1,4 А (среднеквадратичное значение) (2,1 А макс.)
Размер: 51 x 30 ммDICE-L6470PD

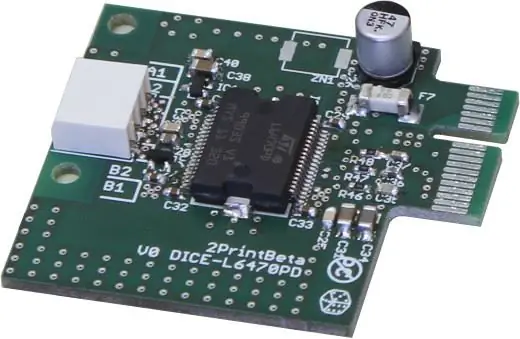

L6470PD в теплорассеивающей POWERSO36 управляется через SPI и способен управлять большими токами, такими как DICE-STK, также с шагом 1/128. Он имеет дополнительный выход для обнаружения опрокидывания и поддерживает различные опции для интеллектуального управления шаговым двигателем.
Напряжение логики: 5В
Напряжение питания: 8В – 35В
Ток: 3A RMS (макс. 7A)
Размер: 51 x 44 ммDICE-9555

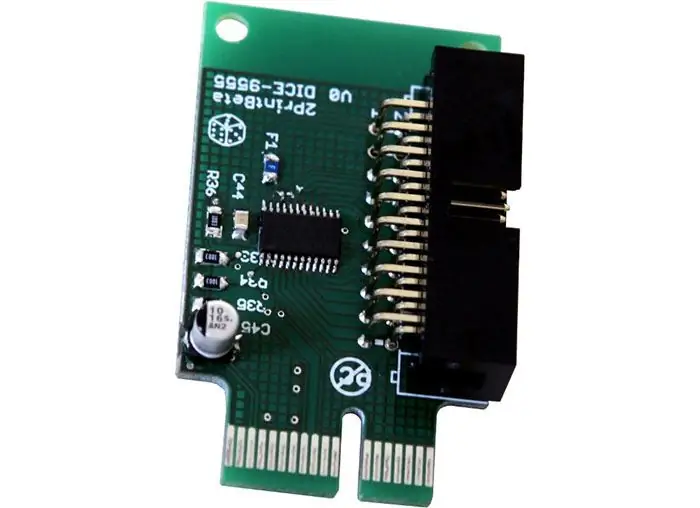

Этот модуль расширения ввода-вывода DICE управляется через I²C и предлагает 16 дополнительных вводов-выводов. Сигнал прерывания можно использовать для передачи изменений сигнала обратно на подключенный контроллер. 20-контактный разъем Harting используется для упрощения подключения дополнительной электроники с помощью ленточного кабеля.
Напряжение логики: 5 В
Ток: макс. 200 мА
Адреса I²C: 32d.. 39d (100000b.. 100111b)
Размер: 51×31 ммDICE-адаптер

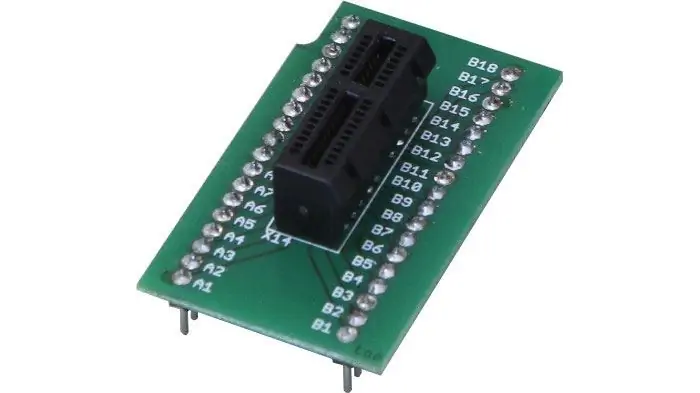

Адаптер DICE для макетной платы позволяет легко использовать и тестировать DICE, подключенные к Arduino или к вашему специальному контроллеру. С ним можно использовать все возможности плат DICE в нескольких приложениях. Технические характеристики:
Размер: 49 x 30 ммРазъемы: 2,54 мм (0,1 дюйма)

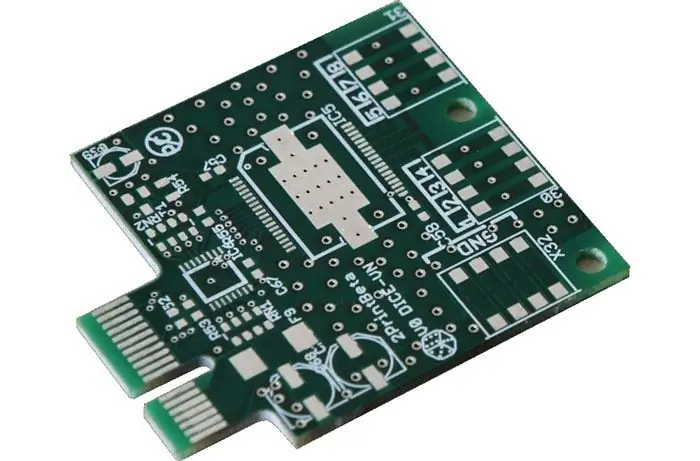

Сердцем DICE-VN является VN808CM-E от STM. DICE будет управляться через шину I²C и позволяет подключать до восьми клапанов или других нагрузок. Плата в настоящее время не заполнена, но конструкция успешно протестирована в других приложениях. Мы предоставим обновление как можно скорее.
Напряжение логики: 5 В
Напряжение питания: 10,5–35 В
Ток: 0,7 А на нагрузку (примерно 5 А в сумме)
I²C- Адреса: 112d.. 115d (111000b.. 111011b)Размер: 51 x 44 мм
Вы можете прочитать более подробную информацию обо всей настройке на сайте Indiegogo здесь. Я надеюсь, что приведенные выше ссылки на различные таблицы данных дополнили информацию, доступную вам, потенциальному пользователю.
Многое можно почерпнуть из того, что компания говорит о себе: «Мы молодая команда инженеров-новаторов и в настоящее время находимся на этапе запуска нашей компании. Наша специализация - быстрое прототипирование с ЧПУ для производства печатных 3D-моделей. Наш новейший продукт - 3D-принтер Printupy в двух версиях: с одной печатающей головкой и в версии DualX (с двумя печатающими головками). Наша концепция диктует собственное производство и соблюдение наших строгих принципов проектирования. Мы обязуемся предоставлять превосходное обслуживание нашим клиентам, и мы расширяем наши предложения по обучению и обучению на однодневных семинарах в будущем. Благодаря слиянию 2PrintBeta и Konsolo у нас теперь есть всестороннее ноу-хау в области механики, электроники, информатики и химии, так что мы можем предлагать комплексные услуги в промышленном секторе».
2PrintBeta, если все в порядке, ждет хорошее будущее, которое станет свидетелем разработки новых плат DICE, таких как аналоговые модули и совместимые с шиной расширения, и сосредоточится на таких областях, как робототехника, машины для захвата и размещения, управление клапанами и заслонками, работа с жидкостями и т. д.
