Окончательная сборка прототипа

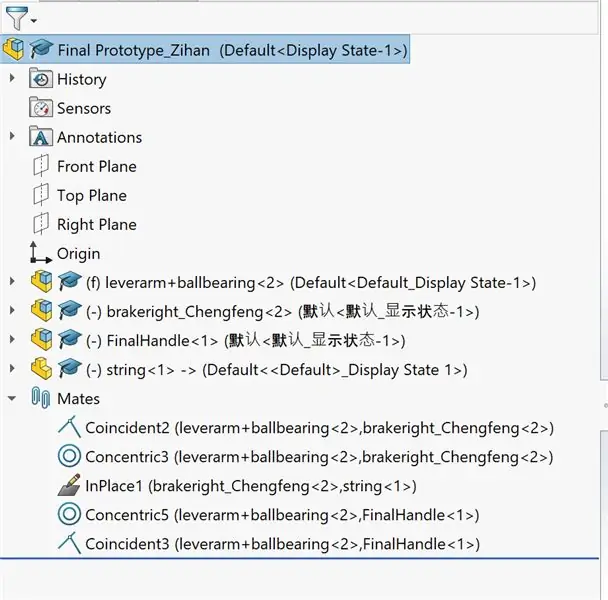

Шаг 1: Дерево истории
Шаг 2:

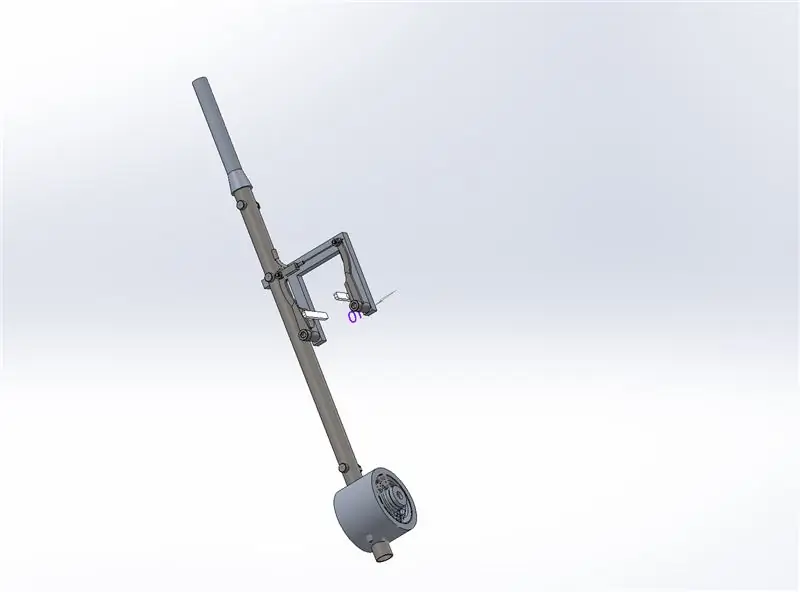

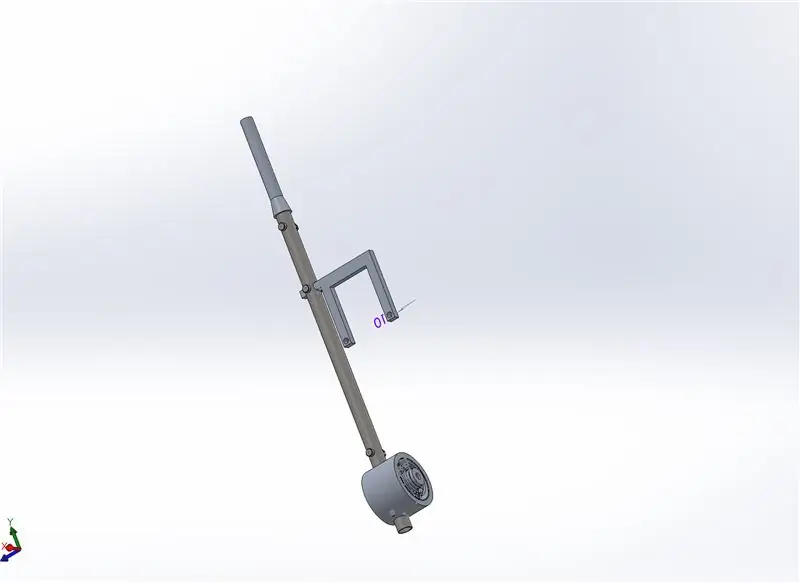

Во-первых, мы берем сборку «рычаг + шарикоподшипник» в качестве базовой детали (подсборки).
Шаг 3:

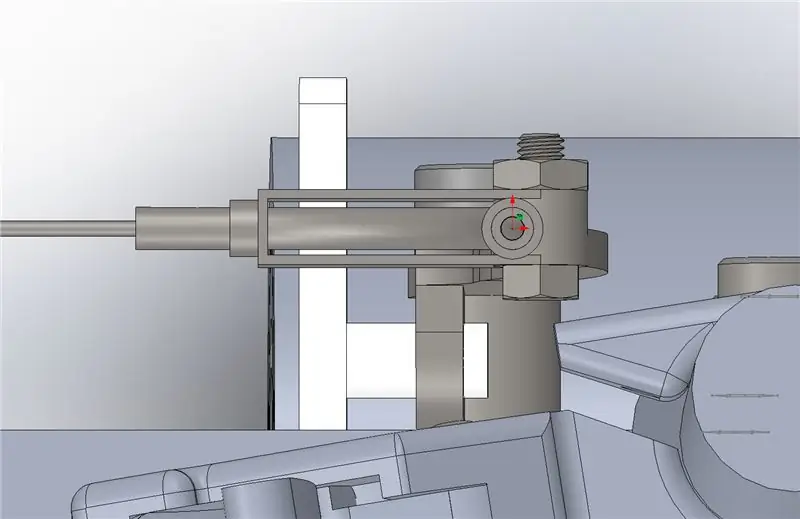

Затем вставьте узел «brakeright_Chengfeng».
1). Выберите боковую поверхность тормозного адаптера и поверхность второго отверстия плеча рычага, совместите их как совпадающие (Совпадение 2).
2) Выберите поверхность первого отверстия слева от тормозного адаптера и вторую поверхность отверстия на плече рычага и совместите их как концентрические (концентрические 3).
Шаг 4:

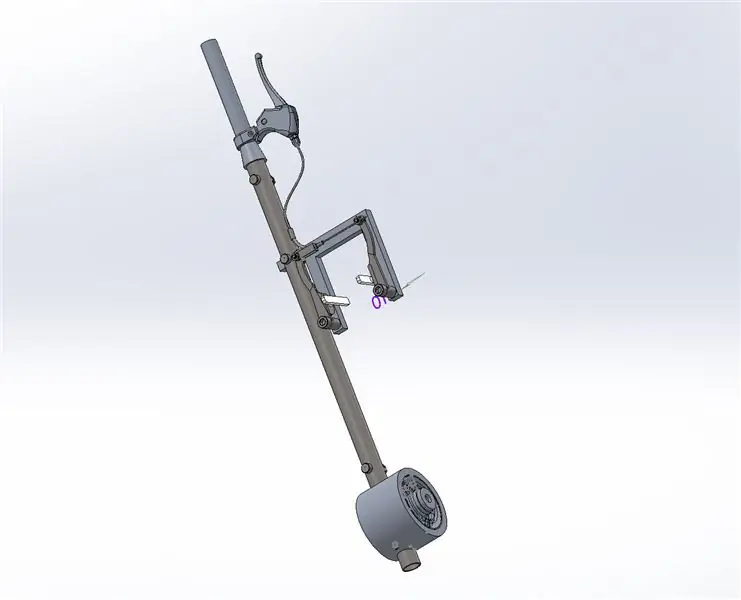

Вставьте сборку FinalHandle.
Выберите внутреннее кольцо ручки и внешнюю поверхность плеча рычага. Соедините их как концентрические (концентрические 5)
Выберите нижний край кольца ручки и верхний край в начале меньшего радиуса. Соедините их как совпадающие (Coinsident 3).
Шаг 5:
Наконец, строка.
Создайте новую деталь в сборке
Создайте новый набросок на поверхности цилиндра левого тормоза.
На этом эскизе используйте преобразование объекта внутреннего круга цилиндра, чтобы получить эскиз круга струны.
Шаг 6:

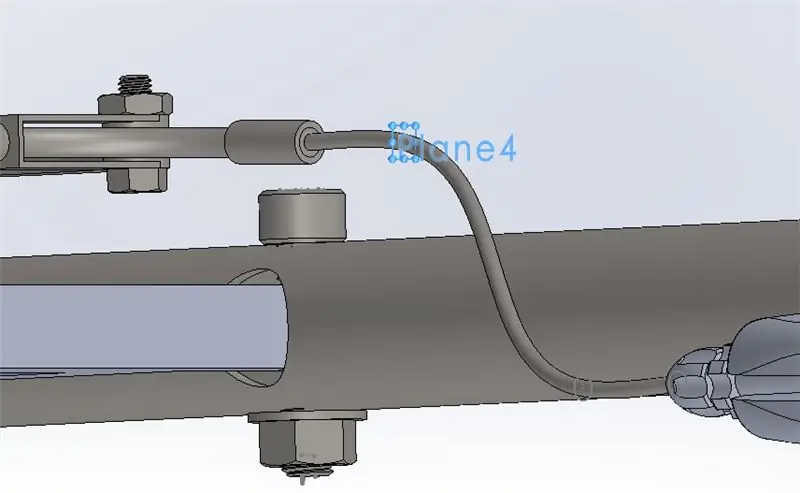

Создайте базовую плоскость (Плоскость 4) на расстоянии 20 мм от плоскости 3).
Шаг 7:
На этой плоскости создайте эскиз круга так же, как 2), используя преобразование объекта.
Шаг 8:
Аналогичным образом создайте новый набросок (тот же круг) на поверхности выступа ручки.
Шаг 9:

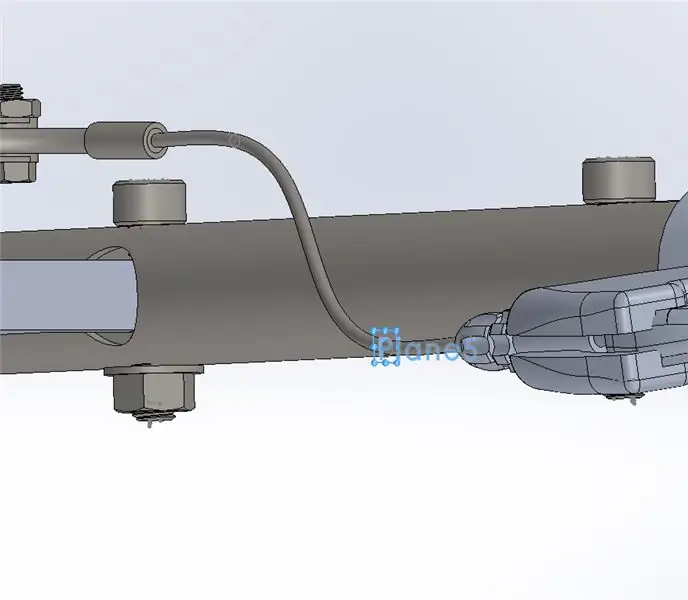

Таким же образом создайте еще одну опорную плоскость (Плоскость 5) на расстоянии 20 мм от плоскости 6).
Создайте тот же эскиз круга, используя преобразование объекта.
Шаг 10:

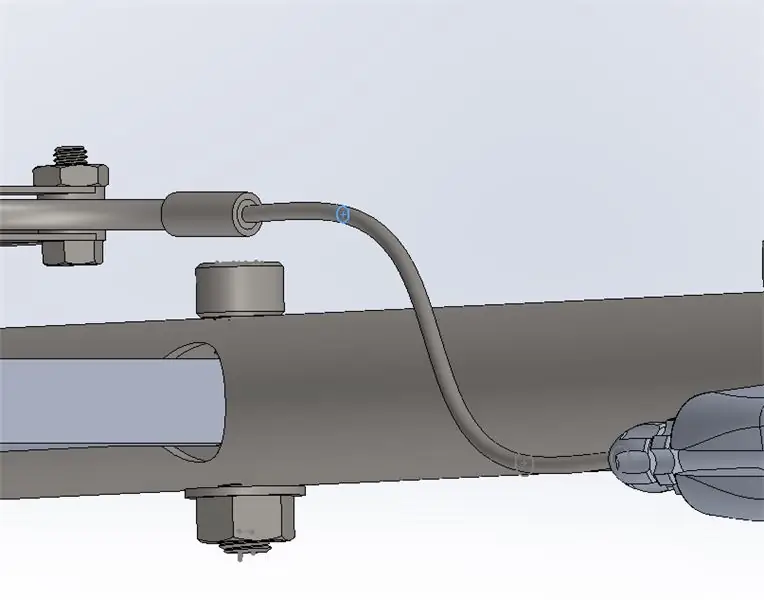

Соедините начало каждого круга, чтобы создать кривую.
Шаг 11:

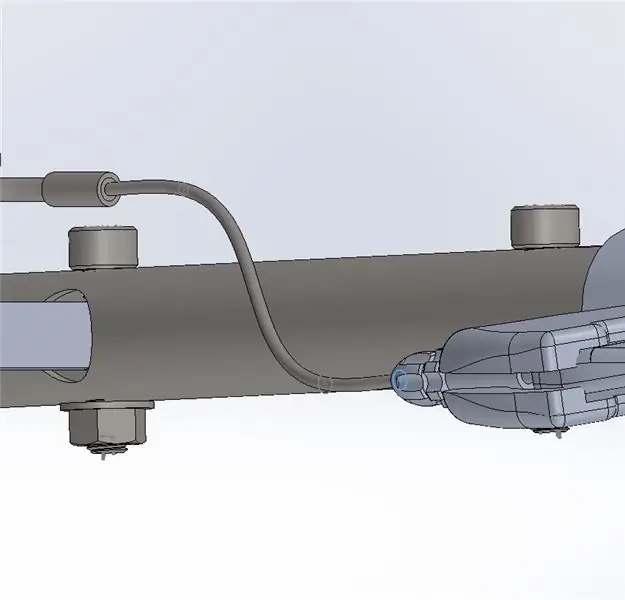

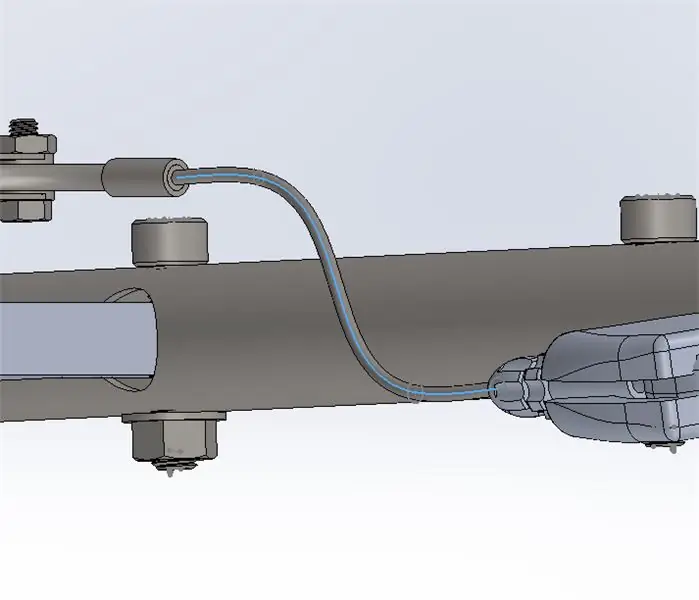

Используйте функцию сдвига, чтобы создать сдвиг из эскиза круга на траектории кривой в 9).
Шаг 12:

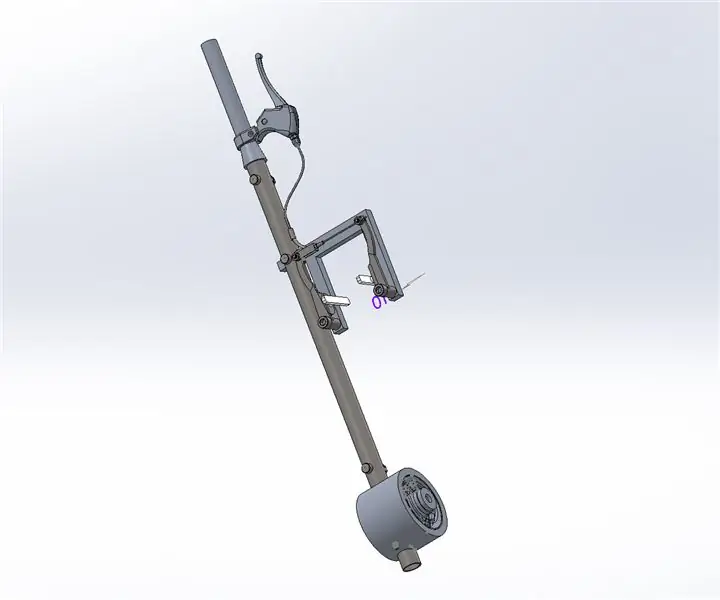

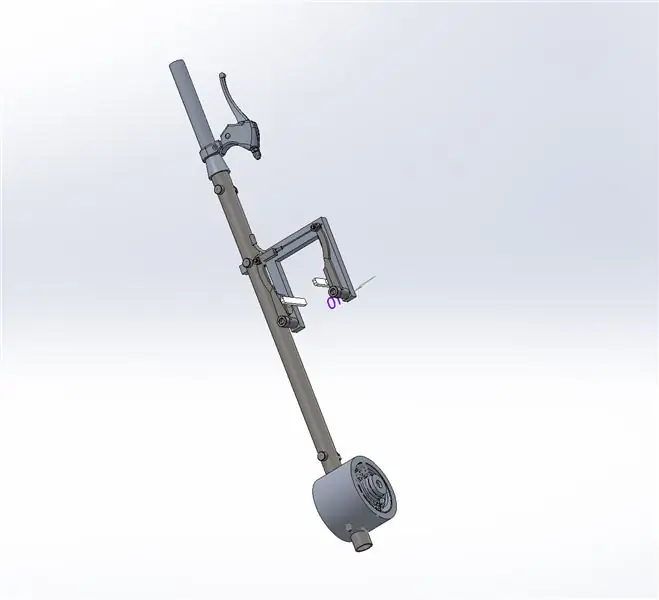

Получившаяся сборка.
