Gigabyte Z490I Aorus Ultra Технические характеристики Введение
Gigabyte хорошо известна тем, что предлагает одни из лучших материнских плат в этом компактном форм-факторе на рынке. Сбалансированные по цене и производительности, они предлагают очень интегрированную точку зрения, которая позволяет нам не упустить больше места на материнской плате. На самом деле, в этой модели Gigabyte предлагает некоторые умные решения, чтобы иметь многие из этих функций, которые мы привыкли ожидать от более крупных моделей материнских плат.
Технические характеристики Gigabyte Z490I Aorus Ultra
- Разъем: LGA1200
- Чипсет: Intel Z490
- Память: 2x DIMM DDR4 до 4800 МГц XMP, максимум 64 ГБ.
- Хранилище SATA: 6 Гбит/с RAID 0, 1, 5 и 10
- Хранилище PCIe: 2xM.2 Socket3 Raid 0, 1 и 5
- Подключение PCI Express: 24 линии PCI Express 3.0
- Слоты: 1x16x PCI Express 3.0
- Звуковой процессор: Re altek ALC1220 - VB
- Конфигурация питания: 8+1 фаза, цифровой VRM, 8+8-контактный вход EPS
- Другое: перед установкой Возможности подключения USB-C 3.2 Gen2x1 10 Гбит/с сзади, Ethernet 2.5GbE, Wifi-6 Intel AX201

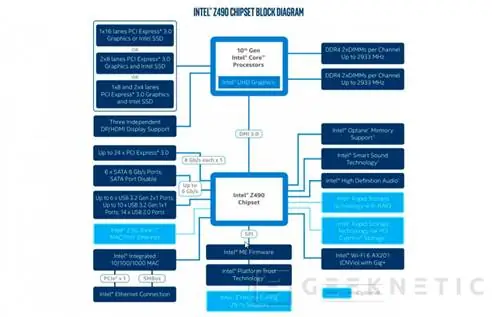

Чипсет Intel Z490
В этом новом поколении чипсетов нет никаких сюрпризов или больших новостей на уровне подключения, но правда в том, что замечательная функция, ожидаемая для систем Intel, такая как поддержка PCI Express 4.0, не появится. это поколение наборов микросхем или процессоров.
Набор микросхем Intel Z490 был разработан, чтобы использовать преимущества самых дорогих процессоров в новой линейке, с разблокированным множителем и оптимизированными для лучшего разгона, а также с поддержкой Intel Performance Приложение Maximizer со специальными настройками для этого набора микросхем с процессорами Intel Core серии K или KF 10-го поколения.
Что касается новых функций, мы можем добавить к этому набору микросхем поддержку прямой интеграции первоклассного беспроводного набора микросхем, такого как Intel WiFi-6 AX201 с поддержкой Gig+ CNVI (это то, что новые процессоры Intel называют прямой поддержкой Wi-Fi-6 IP.)
Также добавлена поддержка новых чипсетов Intel Ethernet 2.5Gbit i225 с поддержкой низкоскоростных режимов, таких как Gigabit (1000 Мбит/с) или Fast Ethernet (100 Мбит/с).
Подключение хранилища, к сожалению, остается обычным делом с 6 портами SATA 6 Гбит/с с режимами RAID 0, 1, 5 и 10. Подключение PCI Express остается на типе 3.0, а что касается хранилища, нам придется распределить его между доступными процессорами. и линии чипсета поддерживают режимы RAID 0, 1 и 5.
Графическое подключение также не меняется, с поддержкой до трех одновременных экранов, которые должны исходить от процессоров со встроенной графикой HD 630 (помните, что модели, оканчивающиеся на F, не имеют встроенной графики и разъемы пластины будут бесполезны). Разумеется, этот набор микросхем также продолжает поддерживать технологию гибридного хранения данных Intel Optane.
Что касается количества доступных линий PCI Express, Z490 ничего не добавляет по сравнению с Z390, поскольку поддерживает 24 линии PCI Express 3.0 предыдущего поколения. То же самое происходит с интерфейсом связи с процессором, который остается с пропускной способностью 8 ГТ/с, и то же самое происходит с поддержкой USB 3.2 с поддержкой до 6 портов типа Gen2 до 10 Гбит/спропускной способности. USB-соединение также должно использоваться совместно с 10 портами USB 3.1 Gen1 со скоростью до 5 Гбит/с, поддерживаемыми чипсетом.

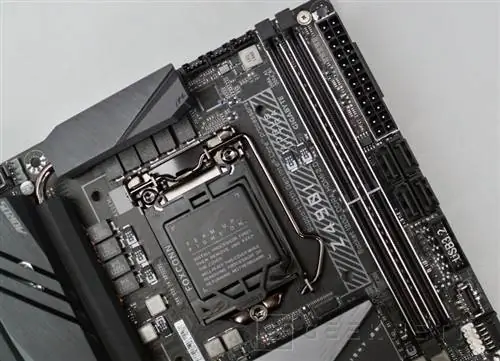

Поддержка памяти позволяет h до четырех банков с оперативной памятью до 128 ГБ в двухканальном режиме (поддерживается процессором) также поддерживает графические конфигурации (также поддерживается процессором) до трех карт с режимами 16x single, 8x dual и 8x + 4x + 4x в конфигурациях с тремя картами. Этот объем оперативной памяти зависит от количества слотов DDR4, доступных на плате, и модели ITX редко могут видеть более двух таких слотов. В этой модели, которую мы анализируем, это обстоятельство.
Правда в том, что, за исключением нового сетевого подключения, эта модель набора микросхем не предлагает никаких улучшений по сравнению с предыдущим поколением, это всего лишь адаптация сокета для этих новых процессоров, и они удерживают Intel на шаг позади того, что мы видим в другие платформы, присутствующие на рынке более года.
TDP этого чипсета остается на уровне 6 Вт предыдущих поколений, что позволяет Intel поддерживать полностью пассивные решения по охлаждению чипсета в нормальных условиях, которые мы увидим практически во всех материнских платах на рынке.
Расширение и подключение

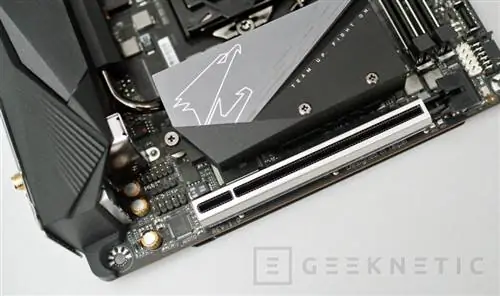

Хотя размер, безусловно, ограничивает возможность добавления карт памяти и карт расширения, правда в том, что мы мало что потеряем в этой модели Gigabyte. Он имеет емкость для карты расширения PCI Express 3.0 16x, куда вы можете установить лучшие видеокарты на рынке. Он имеет механическое усиление, чтобы не повредить материнскую плату и слот при использовании очень тяжелых видеокарт.
Эта модель оснащена два слота PCI Express 3.0 4x для Socket3 M.2. Все они типа 80 мм, шириной 22 мм. Все они поддерживают каналы до 32 Гбит/с, а также поддерживают SATA, а поскольку разъемов SATA всего четыре, то нам не следует быть осторожными при их установке с этим типом интерфейса, т.к. они не будут блокировать любой из других. Один из слотов находится под большим радиатором чипсета, а другой - на задней стороне платы.

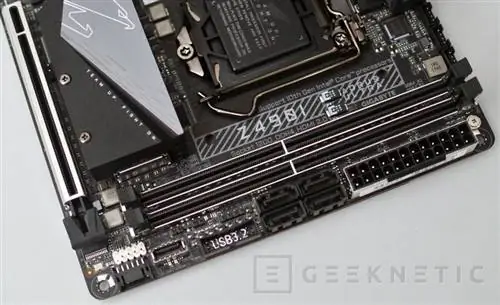

Разъемы SATA предлагают режимы RAID 0, 1, 5 и 10, разъемы PCI Express имеют доступ к RAID 0, 1 (чипсет поддерживает до режима 5, но, очевидно, с двумя разъемами мы будем ограничены режимами до два диска). Все они поддерживают протокол NVMe, а также поддерживают технологию Intel Optane во всех ее вариантах.
Подключение через USB является базовым, без действительно быстрых разъемов, и все они основаны на собственной интегрированной архитектуре чипсета Intel. Да, у нас будут разъемы USB-C, один спереди со скоростью 5 Гбит/с, а другой сзади с пропускной способностью до 10 Гбит/с. К нему прилагается еще один разъем с такой же скоростью, но формата USB-A.
На передней панели расположены два разъема USB 3.2 Gen1 типа A со скоростью 5 Гбит/с и четыре классических разъема USB 2.0. На задней панели расположены четыре порта USB 3.2 Gen1 Type-A и два порта USB 2.0 в дополнение к устаревшему разъему для классических клавиатур и мышей.

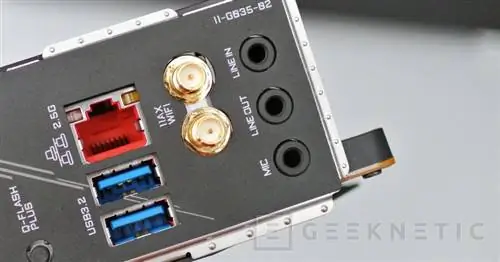

Gigabyte полностью соответствует стандарту Intel для этой модели. Оба сетевых чипсета, проводные и беспроводные, произведены Intel. Ethernet - это Intel I225 2.5GbE по стандартному кабелю Cat6. Проводной набор микросхем, который присоединяется к Intel AX201 для беспроводного подключения Wifi-6. Этот набор микросхем поддерживает полосу частот 160 МГц, более 5 ГГц, конфигурацию 2x2 MU-MIMO с гигабитными скоростями в совместимых точках доступа или маршрутизаторах. Эта карта также добавляет поддержку Bluetooth 5.1.

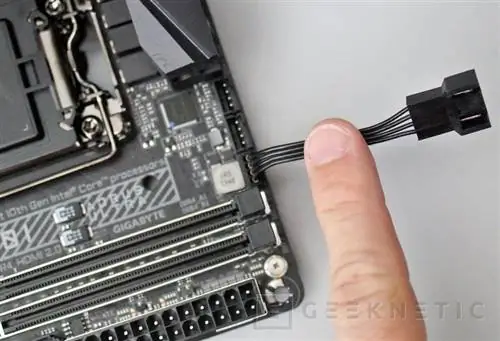

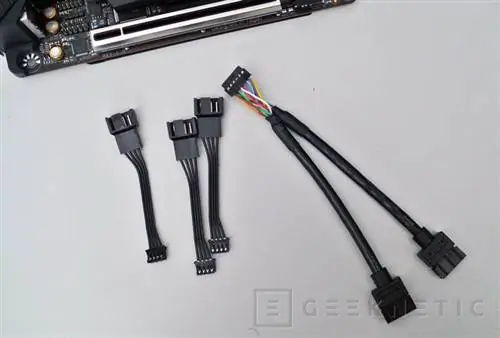

Среди других встроенных разъемов мы можем найти до 4 разъемов для вентиляторов, типа PWM, с разъемами, специально разработанными для процессоров, в обычном четырехконтактном формате PWM, и еще три в уменьшенном формате, с удлинителями, для объединения это множество разъемов для вентиляторов в небольшом форм-факторе ITX.
Также имеются разъемы TPM, разъем ARGB, четырехконтактный разъем RGB, разъем HD-Audio на передней панели, полный разъем Displayport 1.4 и разъем HDMI 2.0 Интеграция очень полная, и у нас будут основные разъемы, которые мы ожидаем в современной системе, возможно, некоторым будет не хватать Thunderbolt 3 или 20Gbps USB 3.2 Gen2x2, но, честно говоря, я не считаю это критичным в текущей настольная система.
Дизайн и еда
Несмотря на то, что модель компактная, это не значит, что Gigabyte не позаботилась о своей системе питания для размещения самых передовых процессоров Intel и, конечно же, своих возможностях разгона, как естественных, так и тех, которые могут заставить пользователя.

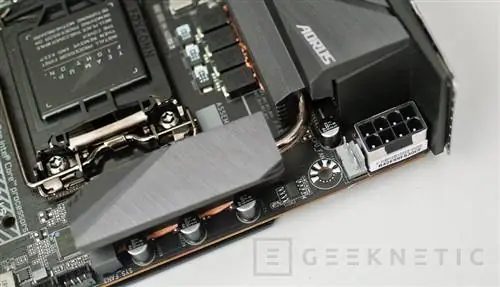

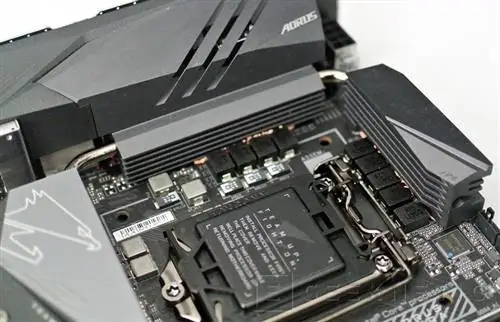

Gigabyte разработала 8-фазную систему для ЦП, одну для модулей ОЗУ в полностью цифровом формате, смонтированную на 10-слойной печатной плате, и систему ввода до 90А с 8-контактным вспомогательным разъемом.. Он способен выдерживать ток до 720 А благодаря своей полностью цифровой двойной системе MosFET, которая сопровождается высококачественными компонентами, такими как твердотельные полимерные танталовые конденсаторы.

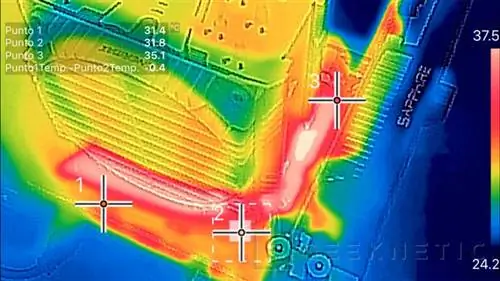

Тепловой захват:

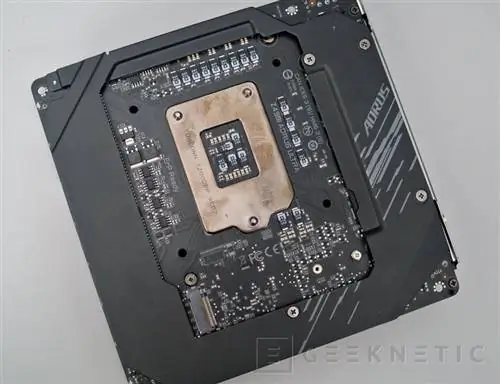

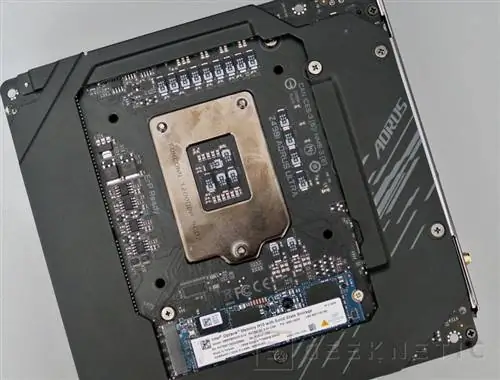

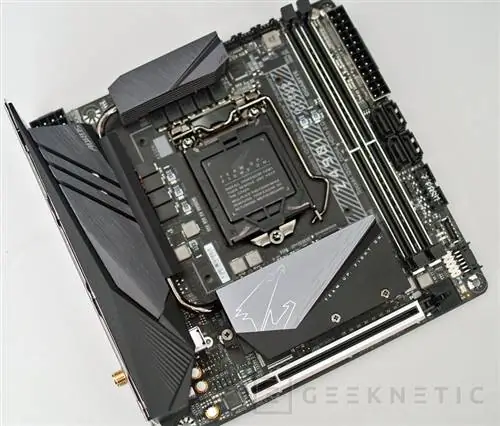

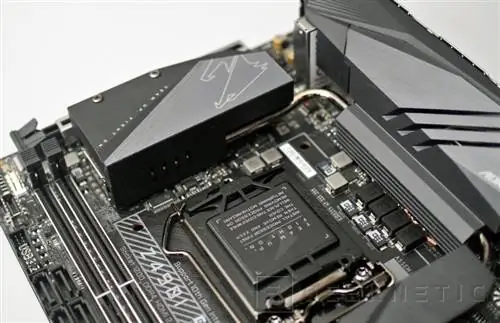

Дизайн Gigabyte Z490i Aorus Ultra соответствует одной из топовых моделей бренда. Позаботились не только о формах, но и о деталях и дополнениях. Он имеет встроенную крышку слота в стандартной комплектации, заднюю усиливающую пластину и систему охлаждения с крупными массивными алюминиевыми радиаторами с сообщением между ними медными никелированными тепловыми трубками.
Материнская плата также имеет приятную светодиодную систему по периметру и полностью черную печатную плату, прекрасно сочетающуюся с остальными элементами платы. Я также хочу отметить хорошую работу Gigabyte по размещению всех этих компонентов там, где мы ожидаем их найти в любой системе. Было уделено много внимания, и этот тип платы, который может использоваться в очень компактных системах, ценит каждый миллиметр правильного размещения различных разъемов и элементов платы.
Системные компоненты с поддержкой PCI Express 4.0 также использовались, что в этом аппаратном обеспечении, поддерживаемом этой платой, не приведет к улучшению производительности ни одного из установленных компонентов, но улучшит сигнал различных совместимых разъемов. Это не изменит нашу жизнь, но очевидно, что Gigabyte хотела использовать лучшее из своего арсенала в этой небольшой материнской плате.
Звук
Звуковая система тоже аккуратная, хотя и не такая сложная и продуманная, как в других более крупных моделях марки. Да, используются качественные компоненты, такие как DSP ALC1220-VB, его топовая версия, в сочетании с усилителем для наушников, способным управлять устройствами с импедансом до 600 Ом.
В его производстве также используются качественные компоненты, такие как специальные конденсаторы для звуковых систем высокой четкости, а также добавлена поддержка технологии DTS:X Ultra с помощью кодеков, разработанных для этой цели. Эта технология улучшает пространственное звучание как в акустических системах, так и в наушниках, не требуя специальной поддержки.
Биос и программное обеспечение
Программная поддержка Gigabyte для этой модели - это то, что мы привыкли ожидать от всего модельного ряда. Сочетание очень доступного биоса в формате UEFI со встроенными мастерами настройки для хранилища RAID, оперативной памяти с поддержкой Intel XMP, накопителями Optane, простым разгоном с помощью профилей, конфигурацией системы охлаждения с профилями и ручной настройкой, включая поддержку полной остановки вентиляторов..
К этому мощному биосу, который также имеет расширенные режимы, которые ожидает любой опытный пользователь, есть также хороший программный пакет, которым мы можем управлять централизованно через приложение Gigabyte APP Center, которое позволит нам устанавливать и обновлять драйверы, биос и т.д.

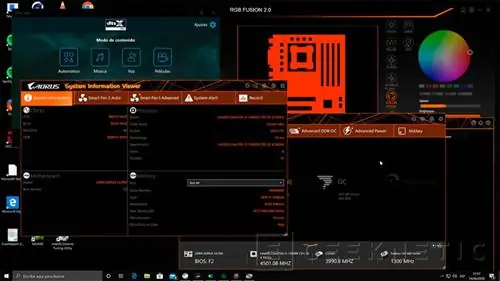

Среди доступных приложений выделяется классическое Easy Tune, предназначенное для настройки работы системы, и новейшее средство просмотра системной информации, которое будет отвечать за мониторинг системы и что также позволит настроить, например, систему вентиляции оборудования.
Много Z490 на маленьком пространстве
Наличие ПК вдвое меньше PS5 или Xbox Series X и вдвое мощнее - это реальность, для которой нам нужны только правильные компоненты. Для этого, безусловно, требуется подходящая материнская плата формата ITX, и я думаю, что этот Gigabyte Z490i Aorus Ultra является хорошим примером того, что мы можем получить в этом формате.
Материнская плата, готовая к работе с одними из самых мощных процессоров на рынке, с выдающейся интеграцией, отличной системой питания, увеличенной емкостью памяти PCI Express, поддержкой лучшей графики на рынке и высококачественным производством.
Плохо то, что такое превосходство в компактном формате стоит недешево. Эта модель будет стоить нам 275 евро, но она позволит нам иметь возможности одних из лучших материнских плат на рынке в гораздо более компактном формате.
