Вместе с Диланом и Молли из Woodbrew я построил самодельную выдвижную кухню-фургон с раковиной, местом для хранения посуды и пропановой печью! Эту простую конструкцию можно легко воспроизвести с помощью циркулярной пилы, лобзика и дрели.
Посмотрите видео Вудбрю здесь.
Шаг 1. Инструменты и материалы
Материалы
- 1 лист 5x5 ½ "фанеры балтийской березы
- Винты с обрезной головкой:
- Алюминиевый плоский пруток:
- Спрей-лак:
- Направляющие ящика:
- Финишные шайбы:
- Подушечки для захвата:
Инструменты
- Сани для поперечной резки:
- Комплект для нанесения клея:
- Бенч-файлы cookie:
- Самоцентрирующееся сверло:
- Inventables X-Carve:
- Настольная пила:
- Торцовочная пила Festool Kapex:
- Аккумуляторная дрель Festool CXS:
- Аккумуляторная дрель Festool PDC 18/4:
- Festool ETS EC 150/5 Шлифовальный станок:
- Стрелка Брэд Нейлер:
Шаг 2: лотки и коробки
Первое, над чем мы работали, - это построили выдвижной лоток, на котором ездят кухонные ящики, и эта сборка описана в видео на канале Woodbrew.
Как только лоток был готов, мы могли приступить к работе с ящиками. В этом проекте мы использовали ½-дюймовую фанеру из балтийской березы, которая поставляется в виде листов размером 5 на 5 футов, что означает, что с ней намного проще работать, чем со стандартными листами 4x8.

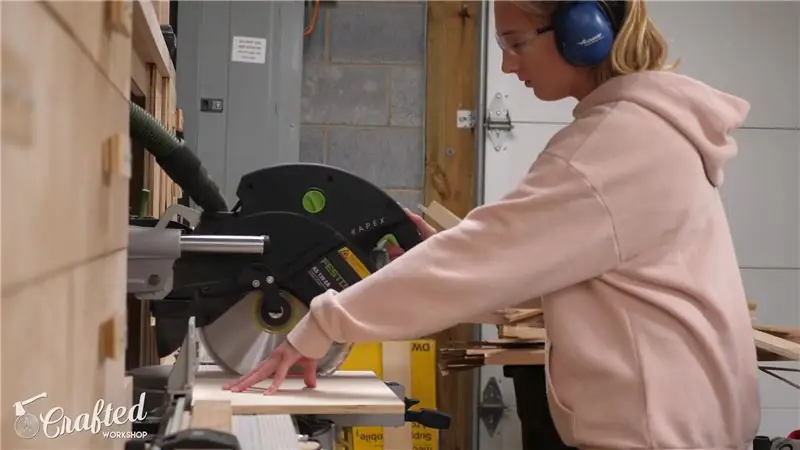

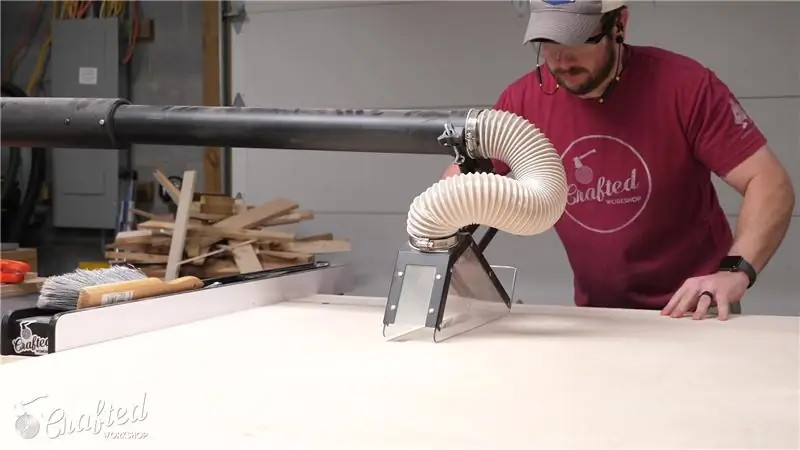

Разорвав несколько полосок, я разрезаю их по размеру с помощью салазок для поперечной резки. Некоторые части нужно было обрезать до окончательной длины, что я и сделал на торцовочной пиле.

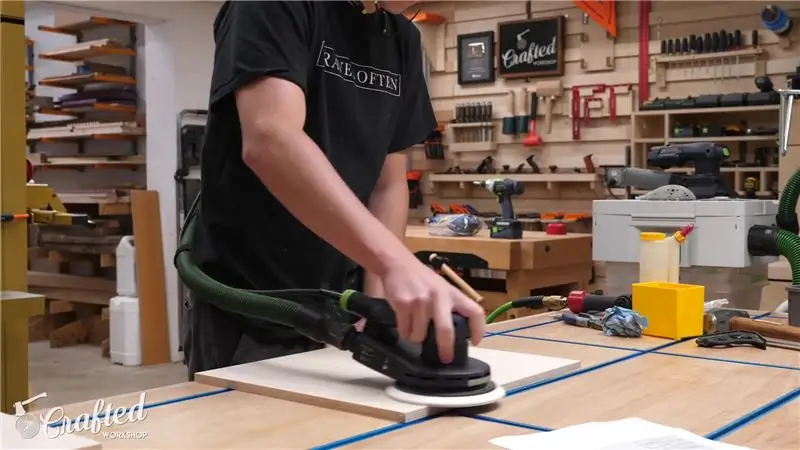

Мы продолжали повторять эти шаги, пока у нас не были все детали, а затем мы могли перейти к сборке. Перед сборкой деталей мы обрабатываем внутренние поверхности деталей наждачной бумагой с зернистостью 180, чтобы избежать шлифования внутри ящиков после сборки.

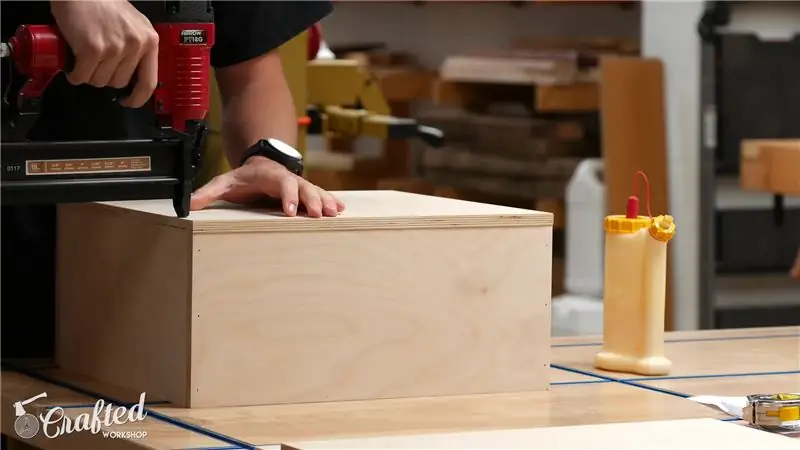

Чтобы собрать коробки, мы сначала приклеили детали на место с помощью 1-дюймовых гвоздей и клея, а затем укрепили стыки этими винтами с обрезной головкой. Эти маленькие головки выглядят очень аккуратно, и их легко заполнить шпатлевкой для дерева, если вам нужен именно такой вид.
Шаг 3: вырезание ручек

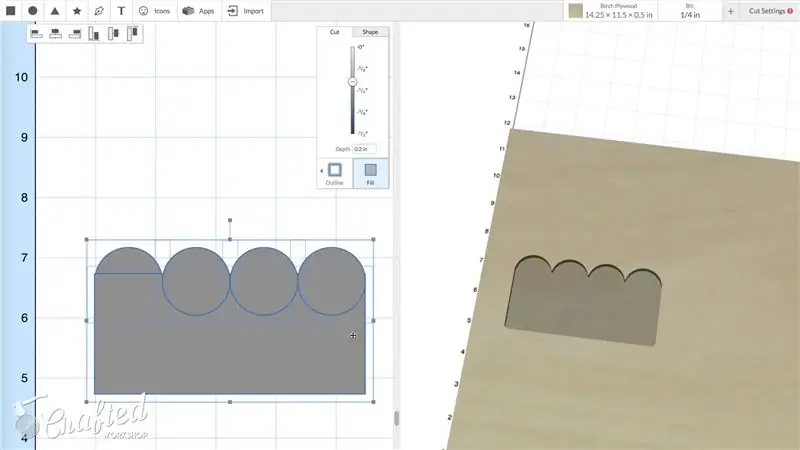

Первой коробкой, которую мы собрали, был ящик для посуды, но перед сборкой основных ящиков я хотел сделать их немного более причудливыми с помощью некоторых ручек с ЧПУ. Я смоделировал вырез в бесплатном программном обеспечении Easel, Inventables, которое поставляется вместе с их станками с ЧПУ, и основал дизайн на конструкции ручки Фрэнка Ховарта, которую он использовал в прошлом.

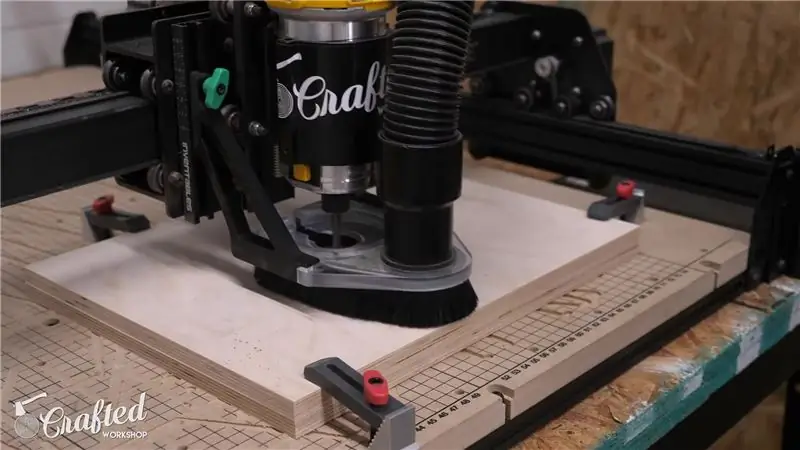

После моделирования мы перешли на X-Carve и приступили к резке, которая прошла быстро. Чтобы ручки точно совпадали на каждом конце коробок, мы складывали оба конца каждой коробки во время каждого сеанса резьбы, но это означало, что мы не могли использовать выступы для удержания вырезанных деталей, поскольку верхний кусок фанеры не имел были вкладки. Вместо этого мы просто очистили весь карман вместо того, чтобы делать вырез, и это заняло всего около 20 минут на каждый набор ручек.

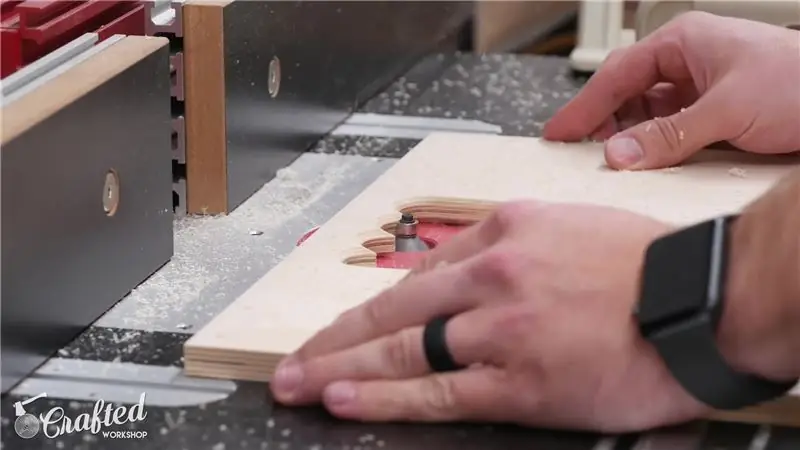

Чтобы очистить нечеткие края и сделать ручки немного более удобными, я снял фаски на столе фрезерного станка, а затем вручную отшлифовал все поверхности перед сборкой.
Шаг 4: Сборка

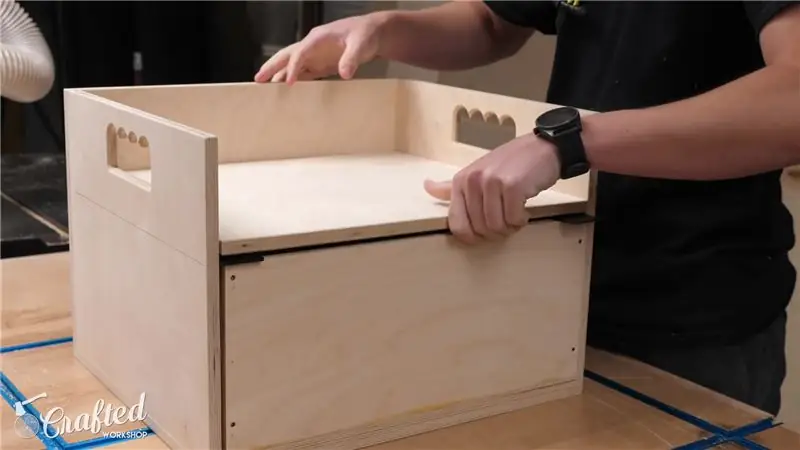

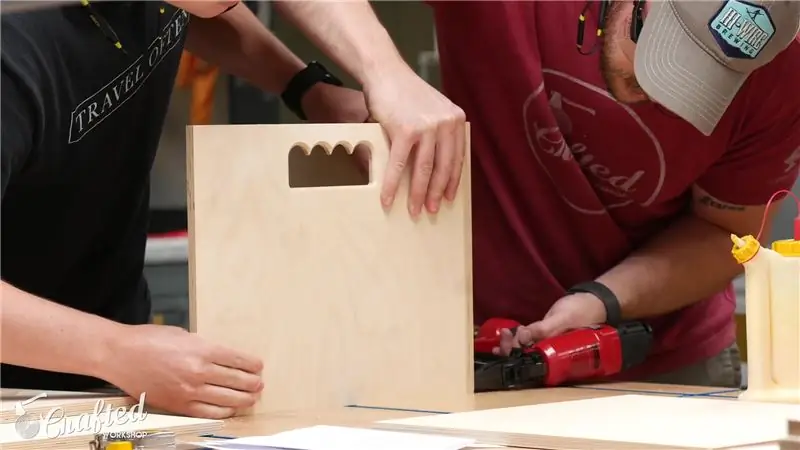

Сборка была такой же, как и раньше, детали приклеивались на место клеем и забивались гвоздями, а затем укреплялись шурупами. У этого ящика с ящиком было только три стороны, так что передняя часть была открыта для использования пропановой печи. У него также есть разделитель посередине, чтобы укладывать его в ящик.
Чтобы добавить этот разделитель, мы отметили линии на внешней стороне коробки, где мы должны ввинтить винты, затем добавили ящик и несколько прокладок ⅛”, а затем поместили разделитель сверху. Мы прикрепили перегородку на место, сняли ящик, затем укрепили перегородку винтами со всех трех сторон.
Коробка для раковины была просто еще одной стандартной коробкой, так что мы можем как бы ее рассмотреть, но пока мы собираем, давайте поговорим о спонсоре видео на этой неделе, Rockler Woodworking & Hardware. Во время этой сборки я использовал тонну продукции Rockler, в том числе их салазки для поперечной резки, набор кистей для клея, скамейки для печенья и самоцентрирующееся сверло.
У Rockler есть множество отличных инструментов и аксессуаров для вашей следующей сборки, и они всегда придумывают новые и новаторские идеи, которые помогут сделать вашу работу с деревом более эффективной и приятной. Еще раз спасибо Rockler за спонсорство этой сборки.
Шаг 5: изготовление раковины
После того, как ящик для раковины был собран, мы могли обрезать крышку по размеру окончательного размера коробки. Мы сделали крышку примерно на 1/16 дюйма меньше по длине и ширине, чтобы ее можно было легко снять, но чтобы свести к минимуму дребезжание при вождении фургона.
Мы прибили несколько полос фанеры, чтобы они служили опорой крышки. Они удерживают крышку на месте, заподлицо с верхним краем стенок коробки, но также позволяют легко снимать крышку, чтобы добраться до всего, что хранится внутри коробки.

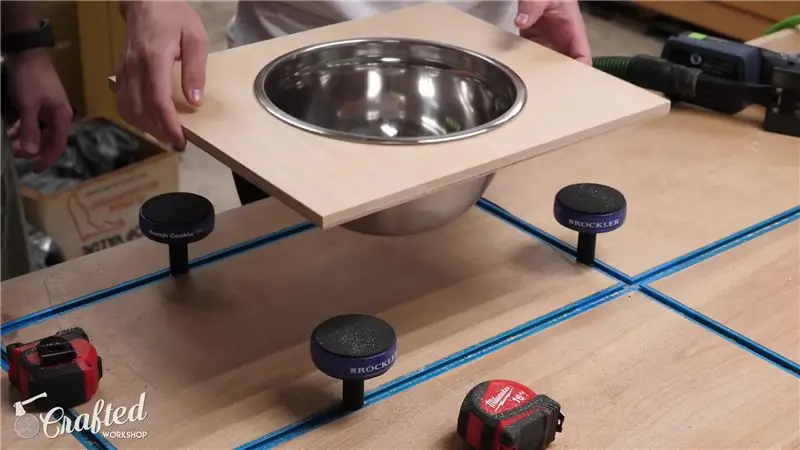

Раковина, которую мы использовали, на самом деле представляет собой чашу для смешивания из нержавеющей стали, но в итоге она оказалась идеального размера для этого применения. Если Дилан и Молли захотят добавить слив позже, они могут легко просверлить отверстие в дне чаши для слива, а затем вывести несколько трубок из задней части коробки, но вылить содержимое раковины так же легко, как и вы. закончили использовать это.

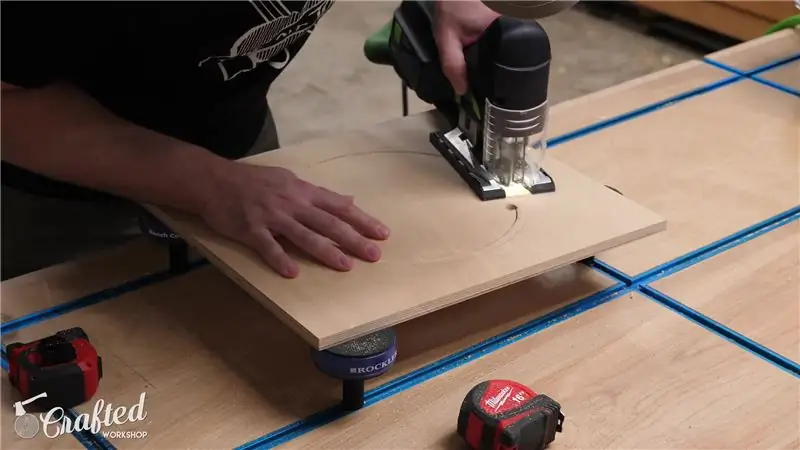

Отверстие под раковину вырезаем лобзиком, ведь оно не обязательно должно быть идеальным, оно просто должно удерживать раковину. Дилан и Молли собираются добавить несколько полос прокладок из пенопласта внутрь выреза, чтобы удерживать чашу на месте немного более плотно, опять же, чтобы избежать дребезжания во время вождения.
Шаг 6: Отделка и тяги ящика
Затем мы подготовились к отделке, заполнив некоторые отверстия для шурупов деревянным наполнителем, отшлифуя коробки и сломав любые острые края.
Для отделки мы нанесли несколько слоев аэрозольного лака, шлифуя между слоями.

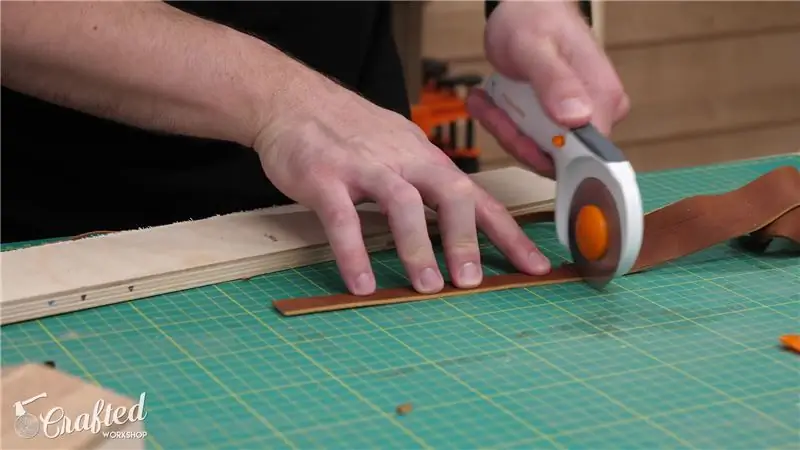

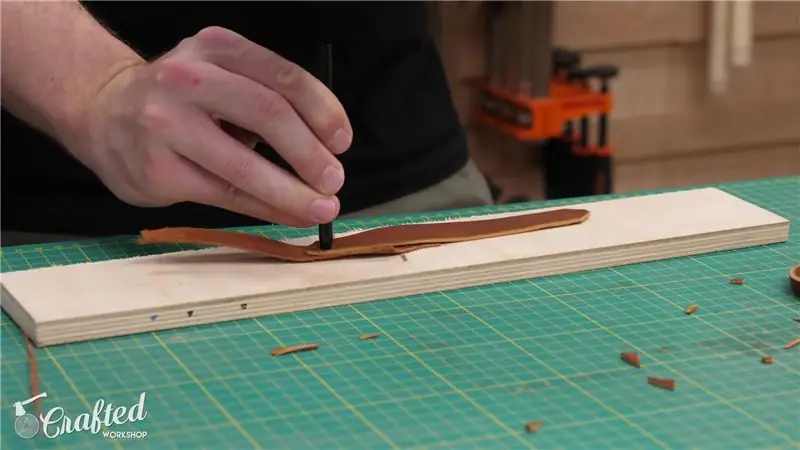

Когда покрытие высохло, мы поработали над простым вытягиванием ящика для посуды и решили использовать несколько кожаных лоскутков, которые мне нужно было потянуть быстро. Я отрезал кусок до нужного размера с помощью дискового ножа, отрезал углы, а затем пробил отверстие на каждом конце, через которое проходил винт.
Мы прикрепили тягу к передней части ящика с помощью небольших винтов и финишных шайб, что действительно придает ручке чистый, законченный вид. Я определенно планирую снова использовать этот стиль выдвижных ящиков в будущем, мне очень нравится этот стиль, особенно в сочетании с таким материалом, как фанера.
Шаг 7: Изготовление торцевой крышки

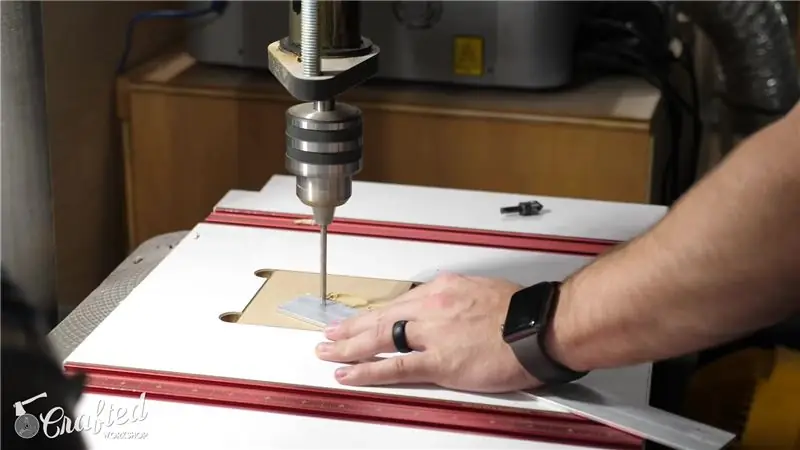

Последней частью, которую нужно добавить, была небольшая алюминиевая полоска на передней части выдвижного лотка, чтобы коробки оставались на месте при извлечении лотка. Я режу алюминий с помощью портативного ножа, но вы можете резать алюминий любой пилой по дереву, закруглите края, затем просверлите и утопили несколько отверстий на сверлильном станке.

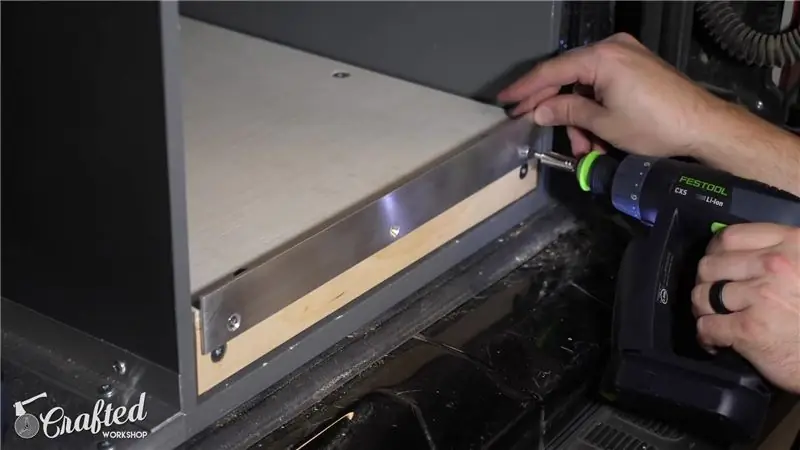

Чтобы установить полосу, я предварительно просверлил отверстия с помощью самоцентрирующегося сверла, а затем добавил несколько винтов. Как видите, добавив полоску, вы можете использовать вырез в коробке, чтобы вытащить лоток, дополнительных усилий не требуется.

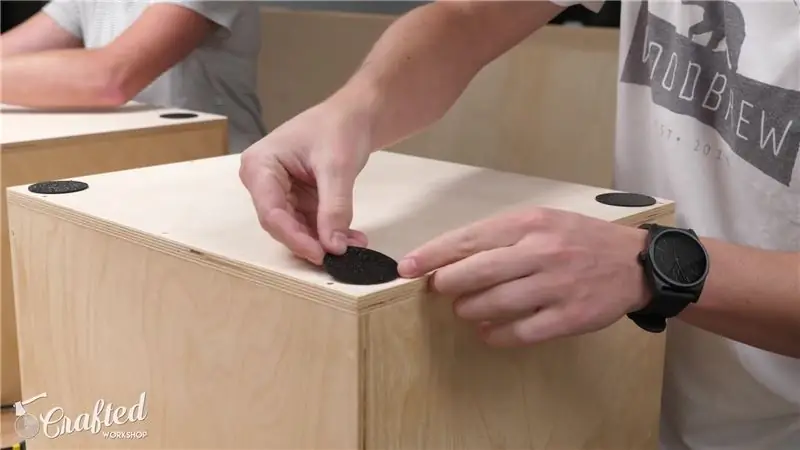

Наконец, мы добавили несколько цепких подушек к нижней части двух коробок, чтобы они оставались на месте во время вождения, и на этом этот проект был завершен!

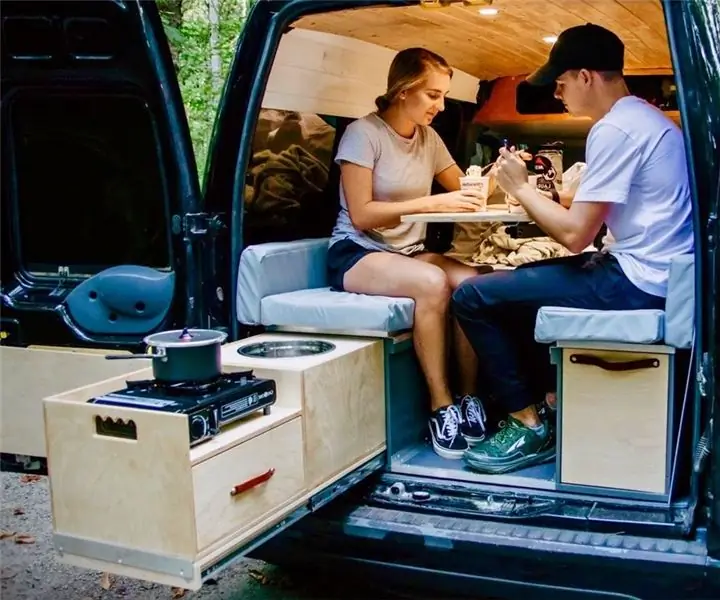

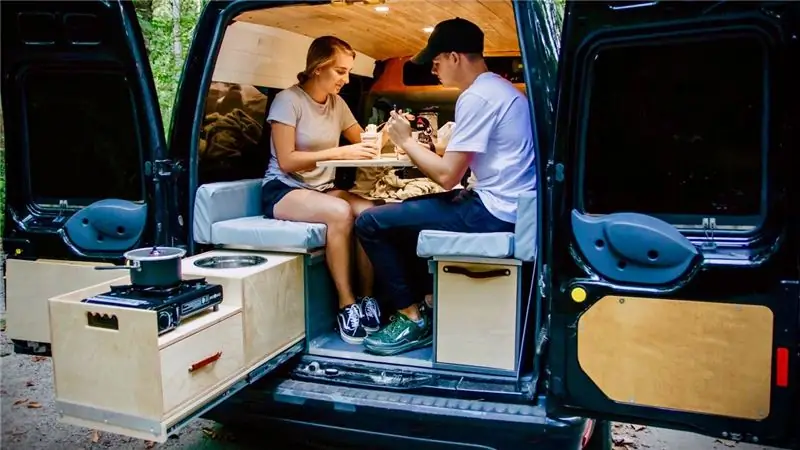

Шаг 8: Наслаждайтесь кухней в фургоне
Надеюсь, вам понравилась эта сборка! Мне определенно нравится работать над этими проектами фургонов, они заставляют мыслить нестандартно.
Если вам понравилась эта сборка, не забудьте заглянуть на мой канал YouTube и на веб-сайт, где есть множество других сборок, подобных этой, и скоро увидимся, ребята!
