Легендарный инженер-электрик и первопроходец линейных интегральных схем Боб Видлар был таким же, как и вы. Я имею в виду, что он использовал все, что было в его распоряжении, для макетирования схем, создания прототипов и того, чтобы все работало. Одним из самых простых и крутых инструментов, которые он использовал, была проводящая бумага под названием Teledeltos. Этот замечательный материал позволил ему определить и протестировать различные конфигурации балластных резисторов странной формы, которые он использовал в некоторых своих высокопроизводительных схемах. Но он не был создан для таких людей, как вы и Боб. Бумага Teledeltos была создана и зарегистрирована под торговой маркой коммуникационного гиганта Western Union, чтобы значительно улучшить удобство телеграмм.
Развитие электрического телеграфа открыло эру глобальной связи. Внезапно люди смогли отправлять сообщения на другой конец света в несколько раз быстрее, чем по почте. Телеграф произвел революцию в человеческом общении. Это была электронная почта и Twitter своего времени. Эффективность телеграфа сделала Пони-Экспресс практически устаревшим к 1860-м годам. И очень долгое время людям было намного дешевле отправить телеграмму, чем сделать междугородний телефонный звонок.
Преимущества факсимиле
В переводе с древнегреческого «теледельтос» в основном означает табличку для письма на расстоянии. Western Union начала разработку бумаги Teledeltos в 1930-х годах с целью передачи телеграмм по факсу, метода, который значительно сократил время, необходимое для ввода сообщений в систему и их передачи на другую сторону. Пока и у отправителя, и у получателя были факсимильные аппараты, рукописная телеграмма могла быть передана без необходимости печатать клерком или переводить в код. Бумага Teledeltos также использовалась в различных самописцах, таких как сейсмографы и картографы. Возможность передать рукописное сообщение, фотографию или карту вражеской территории в машину, которая передала точную копию, действительно изменила правила игры.
Благодаря своему составу бумага Teledeltos легко маркируется без электролита. Он маркировал настолько хорошо, что можно было передавать фотографии и другую графическую информацию, и на принимающей стороне не требовалось никакой обработки. Сухая бумага для печати также гораздо менее чувствительна к свету и экстремальным температурам. Что еще более важно, правильно хранящаяся сухая бумага непроницаема для роста грибков. Бумага Teledeltos может лежать без дела бесконечно долго, не становясь бесполезной. Единственным реальным недостатком этого типа бумаги был довольно трудоемкий процесс достижения желаемой стойкости. Со временем факсимильные аппараты перешли на цифровую передачу и технологию термопечати.
Разжигание революции
Бумага Teledeltos имеет светло-серое электрочувствительное покрытие с одной стороны, а другая сторона - сажа. Когда ток с помощью стилуса подается на сторону бумаги с покрытием, покрытие мгновенно выгорает, обнажая сажу. Бумагу Teledeltos можно маркировать как переменным, так и постоянным током. Полярность тоже не имела значения, но парням из лаборатории Western Union повезло больше, когда они использовали положительный стилус с постоянным током, а не отрицательный.
Бумага Teledeltos выпускалась двух типов: «L» для низкого сопротивления и «H» для высокого сопротивления. Удельное сопротивление рулона бумаги Teledeltos зависело от качества входящих в него проводящих волокон. На электрические характеристики бумаги также повлиял процесс плетения волокон и распределение проводящих волокон суперкаландром, системой жестких валков, используемой в производстве бумаги, и другими процессами, которые прессуют и разглаживают бумагу и другие материалы для увеличения плотности.
Теледельтос спешит на помощь
The Western Union Telecar печатала телеграммы на ходу и доставляла их на дом и в офис. Изображение
Western Union стремилась распространить свою деятельность на частные предприятия и общественные места, чтобы посетителям, не являющимся активными пользователями телеграмм, не приходилось посещать офис телеграмм, чтобы поделиться хорошими новостями или отправить свои соболезнования. Подразделение Telefax компании разработало несколько типов аппаратов для различных нужд бизнеса.
Некоторые сообщения продолжали доставляться вручную, но не печатались в центральном офисе. Western Union создала сервис Telecar для распечатки телеграмм, передаваемых в машину центральным офисом, и доставки их на дом. Сообщения печатались на бланках для записей, которые автоматически вырезались записывающим устройством Telefax, расположенным в салоне автомобиля. Радиоприемник Телекара и усилительное оборудование находились в багажнике.
Стандартный телефакс для офисного использования был довольно большим, как ранняя микроволновая печь. Меньшая версия под названием DeskFax была размером с хлебницу, и эти устройства занимали столы многих бизнесменов и секретарей из-за их удобства.
Устройство Western Union DeskFax. Изображение из [Б. Гильперт]
И Telefax, и DeskFax сканировали и записывали телеграммы с помощью вращающегося барабанного механизма. Сообщение можно было либо напечатать, либо написать от руки на бланке телеграммы. Затем отправитель наматывал телеграмму на барабан и настраивал машину на отправку. Машина будет сканировать сообщение оптическим способом, а затем передавать его в центральный офис.
Перед отправкой получателю дежурный в телеграмме должен был снять входящее сообщение и намотать его на барабан передающего аппарата. После подключения к линии принимающей стороны устройство на дальнем конце гудело, чтобы привлечь внимание. Затем получатель загружал бланк на ролик своего DeskFax и настраивал свой аппарат на прием.
Teledeltos для взлома и обучения
Измерение разности потенциалов. Изображение из UCSD
Проводящая бумага, такая как Teledeltos, имеет множество применений, помимо факсимильных аппаратов и эхолотов. Во-первых, он отлично подходит для изготовления единичных экземпляров как стандартных, так и переменных резисторов. Токопроводящая краска может использоваться в качестве точек соединения проводов. Документ также хорошо подходит для моделирования протекания тока в цепях с использованием части тока, предназначенного для производства. Разработчики электронных ламп использовали Teledeltos для моделирования потенциалов. Teledeltos также можно использовать для визуализации электромагнитных потенциалов и построения полевых графиков.
Мы уверены, что по крайней мере несколько наших читателей использовали Teledeltos или что-то подобное в школе или на работе. Знаете ли вы, что вы все еще можете купить его? Саму бумагу Teledeltos по-прежнему можно приобрести у двух компаний в Великобритании: Better Equipped и Timstar. В США вы можете приобрести его у Pasco в упаковках по 50 и 100 листов, с сеткой и без нее.

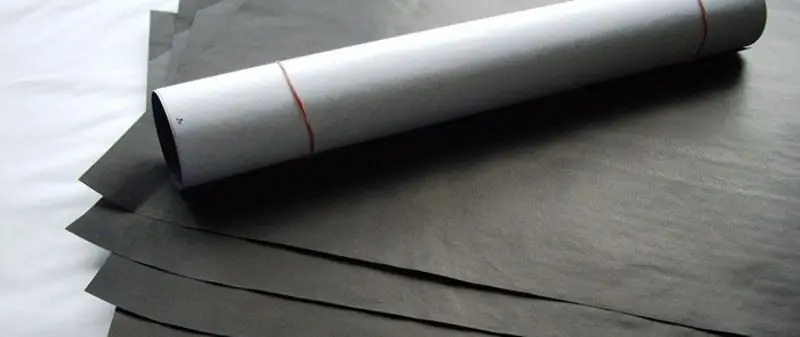

[Бумажное изображение Teledeltos - это фотография продукта от Better Equipped]
