Мне требовалась большая гайка для нестандартного промышленного светильника, над которым я работал. Однако я не смог найти гайки большого размера по разумной цене или из красивого материала. Поэтому я решил сделать свой собственный. Вот список того, что я использовал:
- Алюминиевый (это мягкий металл, который легко резать и шлифовать) отрезной стержень (любого диаметра вы хотите сделать гайку нужного вам размера)
- Настольная пила с шлифовальным полотном по металлу
- Шлифовальный станок
- Сверло и большое сверло
- Компас
- Карандаш / ручка / фломастер
Шаг 1: Инструкция по созданию шестиугольника из круга

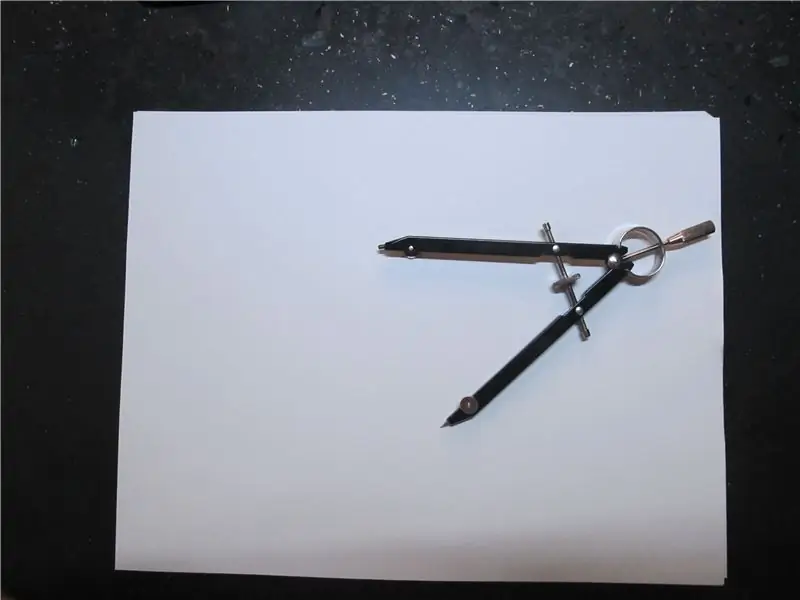

1. Начните с бумаги и компаса. (рис 1)

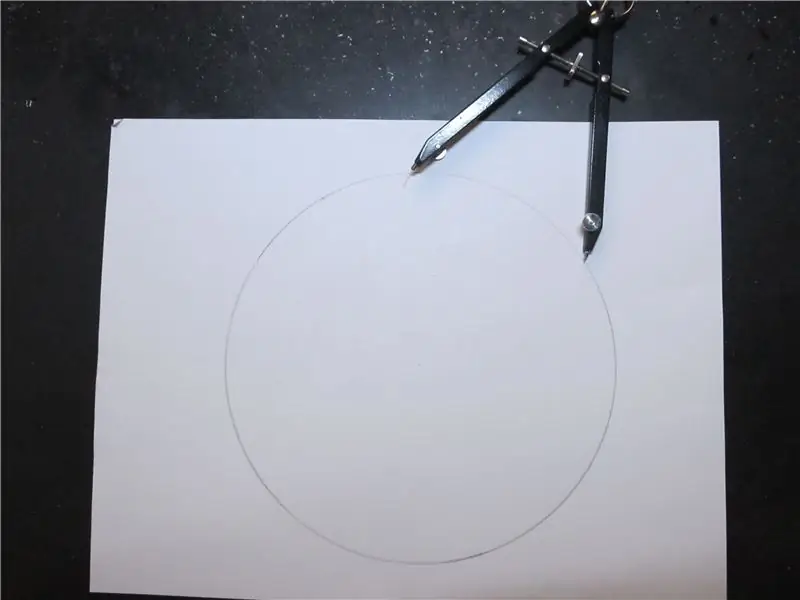

2. В учебных целях нарисуйте круг нужного размера с помощью циркуля. Важно не менять угол наклона циркуля после рисования круга. (рис 2)

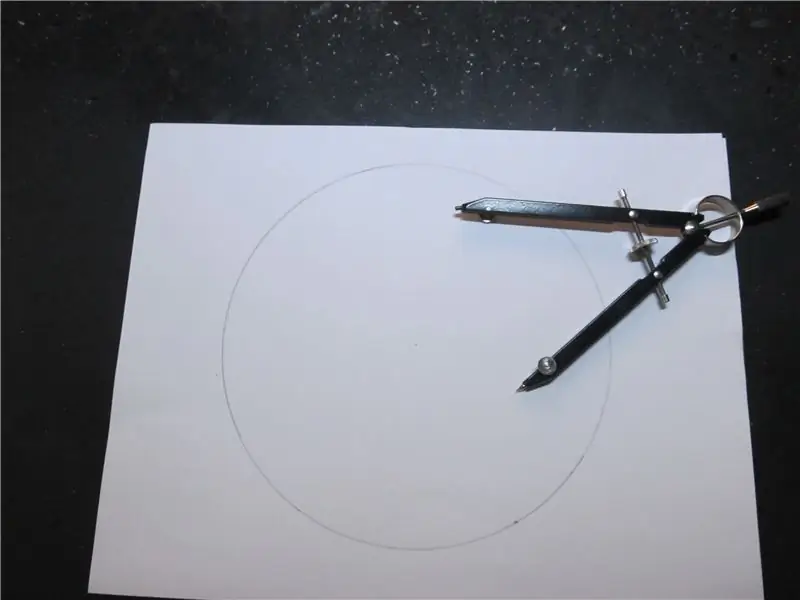

3. После того, как вы нарисовали круг, поместите точку циркуля в любом месте на краю (окружности) круга, а затем сделайте отметку, пересекающую край круга. (рис 3)
4. Теперь переместите циркуль к отметке / пересечению, которую вы только что сделали, а затем сделайте вторую отметку вдоль края круга. (рис4)
5. Теперь повторите шаг 4 еще четыре раза, пока не получите 6 пересечений по окружности круга. Если вы не меняли угол наклона циркуля, все отметки / пересечения должны быть равномерно расположены по кругу.
Шаг 2: соедините перекрестки прямыми линиями

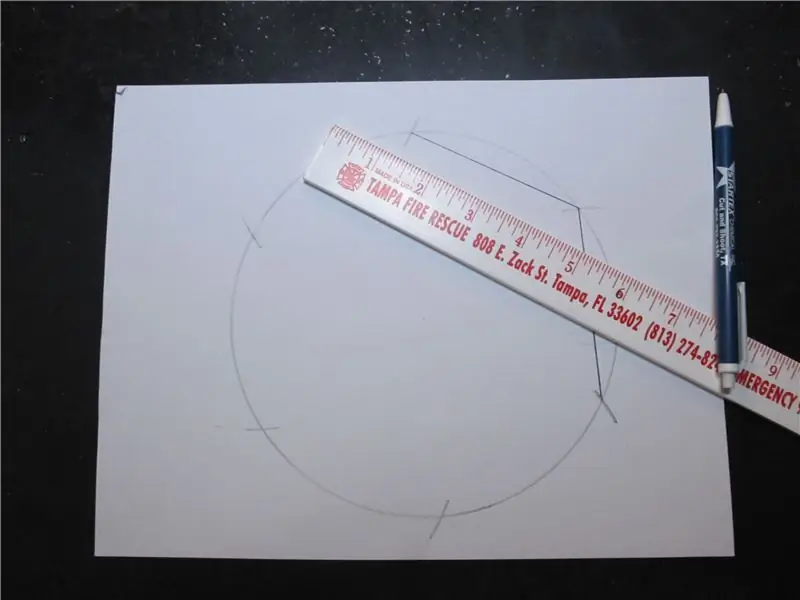

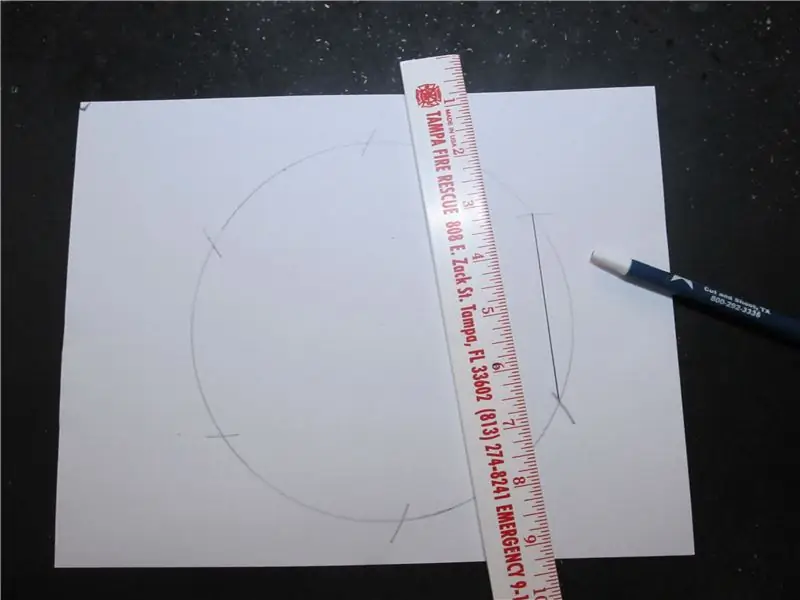

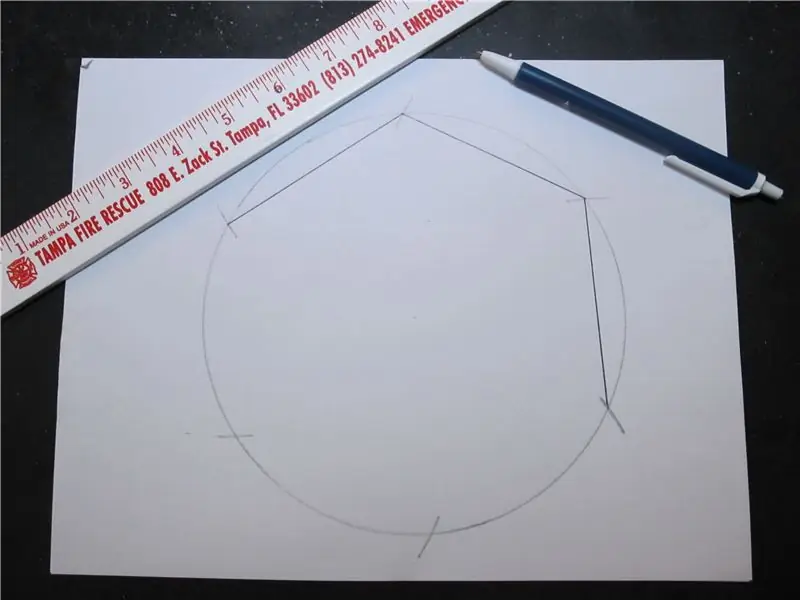

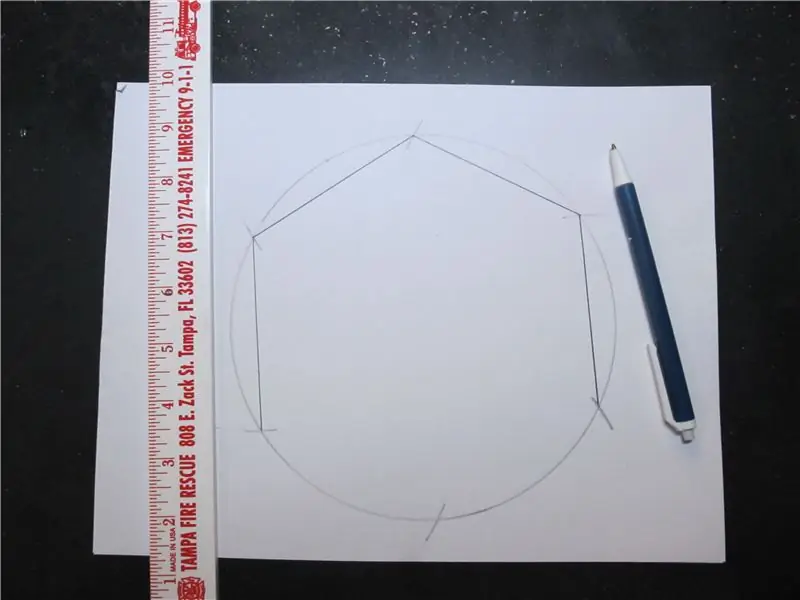

Теперь проведите линии между каждым пересечением круга. (фото 1-6). Теперь у вас есть шестиугольник. Я также нарисовал круг в центре, чтобы получить представление о том, как будет выглядеть готовый орех.
Шаг 3: приступаем к созданию гайки из алюминия
Теперь, когда вы знаете, как нарисовать шестиугольник на бумаге, перенесите эти знания на алюминиевый круг (рис. 1).

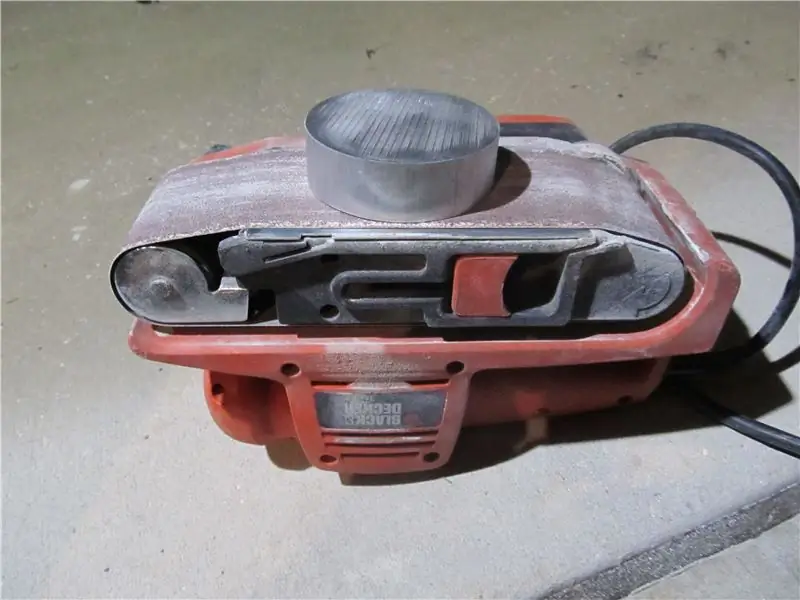

Я решил отшлифовать алюминий с одной стороны из-за того, насколько он груб после резки. (рис 2)

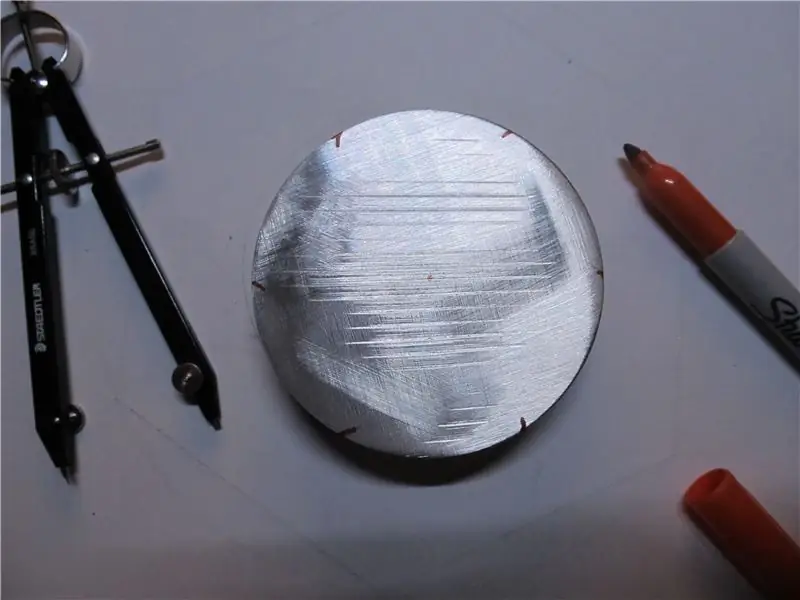

Сначала я нашел центр круга, чтобы установить циркуль на радиус алюминия. Найдя радиус, я сделал шесть отметок / пересечений по краю круга (рис. 4).
Затем я соединил метки линиями, чтобы создать шестиугольник. Наконец, я нарисовал круг внутри шестиугольника, чтобы представить себе отверстие, которое я буду просверливать (рис. 5).

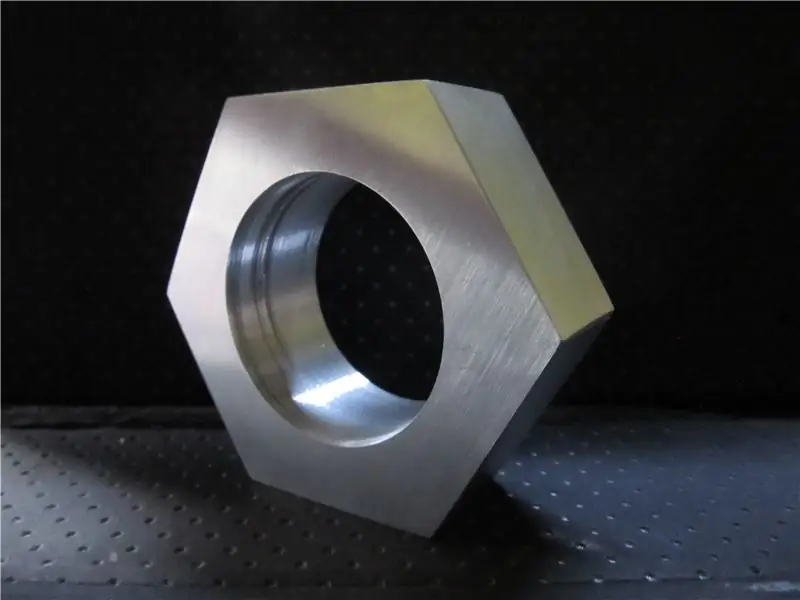

Затем вы захотите использовать настольную пилу и шлифовальный диск, чтобы разрезать по оранжевым линиям на рис. 5. Затем просверлите центр шестигранника, чтобы создать готовую гайку. Я также потратил некоторое время на шлифовку ореха, чтобы придать ему вид матовой.
