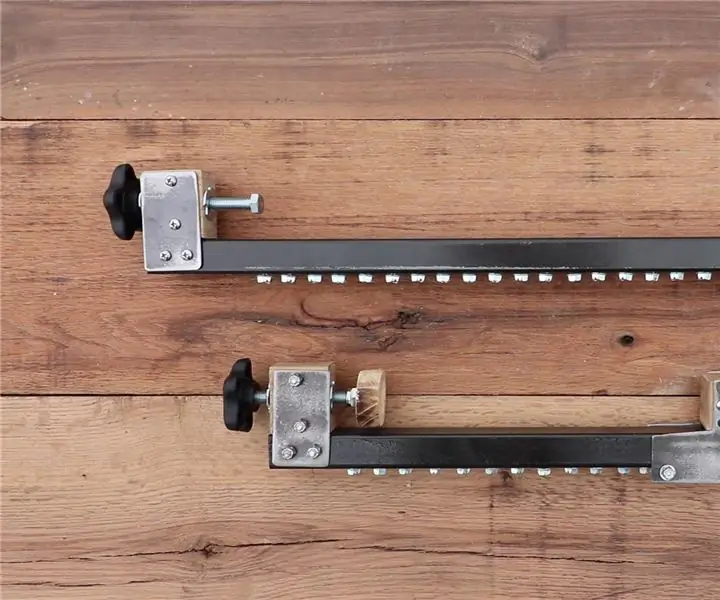

Каждый всегда может использовать другой зажим. Я не исключение из этого наблюдения. Поэтому я решил попробовать сделать несколько (в частности, стержневых зажимов). В Интернете есть несколько Instructables и DIY зажимов, но они были преимущественно деревянными, имели резьбовые стержни полной длины или требовали сварки. Следующие шаги - это моя попытка создать версию, которая требует нескольких специальных инструментов или оборудования, использует легко покупаемые материалы и избегает ранее упомянутых элементов. Надеюсь, изображения и видео будут ценным подспорьем в иллюстрации некоторых шагов, которые я пытаюсь объяснить. Наслаждаться!
Если вам нравится то, что вы видите, не забудьте проголосовать за эту инструкцию в конкурсе Build A Tool.
Также, если вы подпишетесь на мой канал Youtube и отправите мне свое имя пользователя Instructables (до объявления победителей конкурса Build a Tool), я выставлю вас на розыгрыш для получения годичного премиального членства в Instructables!
Шаг 1. Необходимые инструменты и расходные материалы
Инструменты:
- Головоломка
- Дрель (неплохо бы сверлильный станок)
- Chop Saw (или что-нибудь, что может разрезать тонкие квадратные трубки)
- Отвертка
- Основные ключи
Запасы:
- Стальная квадратная труба размером 1 дюйм x 1 дюйм 16 калибра
- Листовой металл для армирования швов. (Я использовал сталь 16 калибра)
- Дерево (подойдет любая лиственная древесина, я использовал остатки сассафры из этого проекта)
- Ящик для ниток
Аппаратное обеспечение:
- Шестигранные стопорные гайки с нейлоновой вставкой 3 / 8-16
- Винт для дерева с плоской головкой и крестообразным шлицем # 6 x 3/4 дюйма
- # 8-32 X 1-1 / 2-дюймовые крепежные винты из нержавеющей стали с цилиндрической головкой и крестообразным шлицем
- Стальная плоская шайба, размер винта № 8, внутренний диаметр 3/16 дюйма
- Стальной болт с шестигранной головкой, длина 4 дюйма, полная резьба, резьба 3/8 дюйма - 16 дюймов
- Тройник с 4 зубцами, покрытый цинком (3/8 "- 16 x 7/16")
- Ручка с пятью рычагами (звездой) с резьбовым отверстием, резьба 3/8 "-16"
- # 8-32 Шестигранные стопорные гайки с нейлоновой вставкой, нержавеющая сталь 18-8
- Винт 1/2 "для листового металла, с шестигранной головкой, резьба №14
Практически все перечисленное можно заменить чем-то похожим. Используйте то, что у вас уже есть, или любой другой инструмент, который поможет вам справиться с задачей.
Шаг 2: создание стержня
Отрежьте стальную квадратную трубку размером 1 x 1 дюйм до нужной длины зажима. Помните, что головная и задняя челюсти занимают место по длине перекладины, поэтому добавьте несколько дюймов, чтобы компенсировать это пространство. Затем с помощью напильника или шлифовального круга удалите заусенцы с концов. Если очень хотите, можете закрыть концы. Я оставил свой открытым.
Теперь нам нужно просверлить отверстия на нижней стороне стержня для наших шестигранных винтов 1/2 дюйма. Они будут действовать как стопоры, удерживающие заднюю губку на месте после того, как она будет перемещена в нужное положение и зажим будет затянут. Отверстия для винты с шестигранной головкой должны быть меньше, чем сам винт, чтобы резьба могла захватывать металл, чтобы они не вращались и не выходили наружу. Я расположил свои винты с шестигранной головкой на расстоянии 3/4 дюйма друг от друга. Они могут быть расположены более или менее на расстоянии в зависимости от расстояния, на которое проходит болт с головной губкой (у меня расстояние хода составляло 1 дюйм, я использовал болт 3,75 дюйма для рукоятки, я бы порекомендовал более длинный, вероятно, 4 дюйма).
Я стер всю смазку и металлическую стружку и покрыл трубки Rust-Oleum. После того, как это высохнет, вставьте винты с шестигранной головкой 1/2 дюйма. Затяните винты и поверните шестигранную головку так, чтобы плоский край был перпендикулярен длине стержня. Следите за тем, чтобы не перевернуть и не сорвать внутреннюю резьбу, в результате чего винты быть свободным.
Шаг 3: Делаем головную челюсть
Головная губка - это неподвижный конец, который будет содержать нашу стяжную ручку и болт. Основным корпусом будет небольшой деревянный брусок размером примерно 1 x 1,75 x 2 дюйма. Размер может варьироваться в зависимости от того, какой тип ручки и болтов вы покупаете. После того, как блок вырезан (я использовал лобзик), необходимо отверстие просверлить отверстие в центре (на поверхности размером 1 x 2 дюйма), чтобы можно было вставить Т-образную гайку 3/8 дюйма с каждой стороны, чтобы направить наш болт 3/8 дюйма через деревянный брусок.
Затем вырежьте две пластины из листовой стали, которые будут использоваться для усиления, и прикрепите деревянный брусок к бруску. Я сделал мой такой же ширины, что и деревянный брусок, но сделал его на дюйм длиннее, чтобы он доходил до краев перекладины (1,75 "x3"). Я использовал достаточно легкий металл, чтобы резать их лобзиком, используя лезвие для резки металла. После удаления заусенцев с краев поместите по одной стальной пластине с каждой стороны стержня и вставьте между ними деревянный брусок.
Шаг 4: прикрепление головной челюсти
Поместите стальные пластины с обеих сторон так, чтобы деревянный брусок и брусок находились посередине. Просверлите отверстия для крепежных винтов. Я продел два через стержень и два через деревянный брусок (один над каналом под болт и один под ним). Вставьте крепежные винты и затяните гайки.
Чтобы завершить этот шаг, вверните болт 3/8 дюйма через t-гайки и навинтите звездочку на конце болта. Добавьте немного фиксатора резьбы, чтобы закрепить ручку на болте.
Шаг 5: Делаем заднюю челюсть
Задняя губка будет подвижной частью, которую вы упираете в ту часть, которую хотите зажать. Для этого потребуется деревянный брусок 1,5 "x1,5" x1 "и два куска листового металла, которые будут направлять движение (размеры см. На рисунках). После резки листового металла и деревянного бруска просверлите отверстие в пластинах и блок, чтобы прикрепить их друг к другу. Просверлите еще одно отверстие через одну сторону металлической пластины / блока, чтобы вставить небольшой шуруп для дерева. Шуруп для дерева будет удерживать блок от вращения (нет необходимости использовать еще один крепежный винт и гайку). Следующее сверло отверстие в самом дальнем углу металлических пластин для другого крепежного винта, гайки и шайб. Этот винт будет фиксировать и удерживать губку на винтах с шестигранной головкой на нижней стороне стержня при приложении давления.
Шаг 6: Готово
А теперь примени! Зажмите что-нибудь!
Сделайте один и опубликуйте картинку с помощью функции «Я сделал это». Добавляйте предложения по улучшению, задавайте мне вопросы и комментируйте.
Я экспериментировал с разными головками на конце стяжного болта, но подумал, что голая головка болта 3/8 дюйма работает лучше всего. Я отшлифовал ее, чтобы сделать ее гладкой. Если у вас есть предложения по улучшению этой части, оставьте комментарий.
