Когда тачскрин на портативном устройстве гаснет, у вас большие проблемы. Он в значительной степени превращает вашу дорогую электронную игрушку в пресс-папье. К счастью, с двадцатью долларами и примерно полчаса вашего времени вы можете исправить одну из этих проблем самостоятельно. Я не уверен, как выглядят внутренности других портативных моделей, но Palm TX был очень простым решением.
Небольшой отказ от ответственности: я не несу ответственности за любой ущерб, который вы нанесете своему устройству или гарантии. Внутри одной из этих вещей есть множество мелких неудобных деталей, которые можно легко повредить по неосторожности или в результате несчастного случая. Кроме того, я почти уверен, что если вы откроете один из них самостоятельно, вы аннулируете гарантию. Вы были предупреждены. *** ОБНОВЛЕНИЕ 8/4/09: я забыл упомянуть, вам, вероятно, следует сначала попробовать инструкции PhilB по безумной проблеме дигитайзера - вам может вообще не понадобиться новый дигитайзер! У меня это не сработало, но после того, как я установил новый сенсорный экран, программа DigiFix лучше откалибровала новый экран, чем базовое программное обеспечение. *** ОБНОВЛЕНИЕ 5/4/10: Если вы отремонтировали свой С помощью моего руководства зайдите в Блокнот и напишите: «Спасибо, depotdevoid!». Или что-то вдоль этих линий. Сфотографируйте его и опубликуйте в комментариях ниже, и я пришлю вам патч DIY! ***
Шаг 1. Получите замену Digitzer
Ebay был лучшим местом, которое я нашел. Мне потребовалось несколько минут, чтобы разобраться в этом, но, очевидно, «сенсорный экран» на самом деле известен как «дигитайзер». Я нашел свой с помощью поиска: digitzer + palm + tx. Было несколько разных вариантов, но, будучи скрягой, я купил тот, который доставляется прямо из Гонконга, за 19,99 доллара США, включая доставку. Это означало, что мне пришлось подождать пару недель, но я могу набраться терпения, если понадобится. Дигитайзер фактически поставлялся в комплекте, в который входили пара отверток и пластиковые монтировки. Отвертки мне не понадобились, но монтировки, безусловно, пригодились.
Шаг 2: откройте ладонь
Хорошо, пора аннулировать эту гарантию!
Сначала открутите четыре винта на задней панели, как показано ниже. Во-вторых, откройте корпус и снимите заднюю часть с помощью монтировки. Быть нежным! Все развалится, не прилагая усилий, просто проявите твердость и попробуйте разные углы, если вам кажется, что вы слишком сильно надавливаете.
Шаг 3: Снимите экран

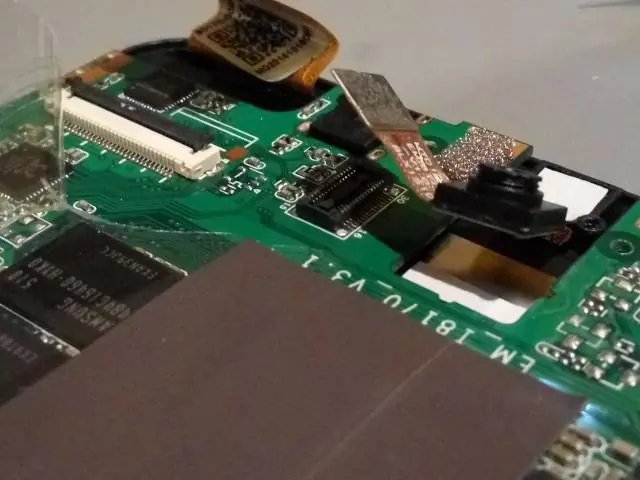

Теперь, когда корпус открыт, вам нужно удалить некоторые детали, чтобы добраться до экрана. Экран подключается к печатной плате парой плоских разъемов, которые выскакивают. Просто просуньте ноготь под разъем на стороне от проводов и потяните вверх. Они должны отрываться с довольно легким нажатием. Верхняя часть ладони (где находится выключатель питания, спасибо пользователю FM9295 за то, что он указал, что это было немного неясно) в этот момент выскочит, что позволит вам снять печатную плату. Будьте осторожны, кнопка питания в верхней части устройства фактически ни к чему не подключена. В итоге я провел некоторое время на полу в поисках этого. Также спасибо пользователю Tripp Hazzard за то, что он указал на то, что в некоторых моделях кнопка питания фактически прикреплена к верхней части, поэтому вы не рискуете ее потерять!
Экран теперь можно вынуть из кейса. БУДЬТЕ ОСТОРОЖНЫ ЗДЕСЬ! ЖК-дисплеи известны своей хрупкостью и хрупкостью, поэтому будьте осторожны, чтобы не согнуть их!
Шаг 4. Отключите старый дигитайзер
Дигитайзер подключается к экрану с помощью одного маленького четырехконтактного разъема под защитной лентой. Осторожно отогните ленту, чтобы открыть провода и разъем. Сам разъем представляет собой небольшой кусок пластика, который состоит из белой направляющей для проводов и черного зажима (спасибо пользователю JOHNDWARD1 за то, что он указал, что этот зажим иногда не черный, но все равно должен подниматься вверх). Как только вы все откроете, просто просуньте ноготь или монтировку под заднюю часть черной части и потяните вверх. Он сложится, освободив провода. Убедитесь, что лента сложена, чтобы можно было установить новый дигитайзер.
Шаг 5: Удалите старый дигитайзер
Дигитайзер крепится к экрану тонкими полосками клея. Используйте монтировку, чтобы скользить под четырьмя краями дигитайзера, освобождая его от экрана. БУДЬТЕ ОСТОРОЖНЫ, дигитайзер немного гибкий, а ЖК-экран - нет! Сейчас хорошее время, чтобы убедиться, что вы не оставляете частиц пыли на экране, так как после замены дигитайзера вы не сможете чтобы вытащить их снова!
Шаг 6: Установите новый дигитайзер
На задней панели вашего нового дигитайзера будет немного пластика, защищающего липкие полоски. Удалите его и аккуратно выровняйте новый дигитайзер на передней части ЖК-дисплея. Перед установкой убедитесь, что на задней стороне дигитайзера нет посторонних предметов, иначе частицы пыли останутся на экране на всю оставшуюся вечность.
Шаг 7: соберите все вместе
Теперь вы просто выполняете все эти шаги в обратном порядке: подключите провода к четырехконтактному разъему, сложите ленту на место, переустановите экран в корпус, снова подключите печатную плату, скрепите корпус и вставьте винты обратно. Если вы все сделали правильно, когда вы запустите ладонь, вы сможете повторно откалибровать дигитайзер и работать!
Шаг 8: Последние мысли (обновлено 01.03.10)
Я надеюсь, что кто-то найдет это поучительное дело полезным! Я не уверен, насколько это аналогично другим брендам / моделям, но я знаю, что большинство технологий сенсорных экранов в основном одинаковы, поэтому не должно быть больших трудностей, чтобы сделать то же самое для вашего устройства.
Спасибо за чтение! Пожалуйста, найдите время, чтобы пообщаться, так как я очень благодарен за любые комментарии, вопросы, оценки или подписки, на которые вы хотели бы потратить время! **** ОБНОВЛЕНИЕ 8/3/09: по словам пользователя PhilB, хотя он раньше фактически не заменял дигитайзер, он открыл и Handspring Visor, и Sony Clie. Судя по тому, что он видел на моих фотографиях, внутренности выглядят очень похоже, поэтому замена дигитайзера на одном из этих устройств должна быть очень похожа на замену его на Palm TX. *** ОБНОВЛЕНИЕ 8/4/09: я забыл упомянуть, вам, вероятно, следует сначала попробовать инструкции PhilB по безумной проблеме дигитайзера - вам может вообще не понадобиться новый дигитайзер! У меня это не сработало, но после того, как я установил новый сенсорный экран, программа DigiFix лучше откалибровала новый экран, чем базовое программное обеспечение. **** ОБНОВЛЕНИЕ 3/1/10 Пользователь stefpalmtx заметил, что иногда попытки откалибровать экран, когда он весь глючит, приводят к сбоям в калибровке после того, как вы заменили его новым экраном. Если вы устанавливаете новый экран и он не распознает касания, не отчаивайтесь! Сначала попробуйте выполнить полный сброс, это может помочь. *** ОБНОВЛЕНИЕ 5/4/10: Если вы отремонтировали свой Palm, используя мои инструкции, войдите в Блокнот и напишите: «Спасибо, depotdevoid!» Или что-то вдоль этих линий. Сфотографируйте это и опубликуйте в комментариях ниже, и я пришлю вам DIY патч! *** **** ОБНОВЛЕНИЕ 1/1/11 Пользователь JOHNDWARD1 говорит, что программа DigiFix у него не работала, но программа под названием PowerDigi сделала это. Это плата за использование программного обеспечения, но у него есть бесплатная пробная версия, которую вы можете использовать, чтобы узнать, подойдет ли она для вас!
