Идея принять участие в конкурсе «Trash to Treasure» пришла из одного моего старого проекта - музыкальной шкатулки с балериной (или принцессой), поющей либо старинные рождественские песни, либо классические колыбельные (Брамс, Моцарт…). Деревянная шкатулка была сделана в мастерской моего зятя, я приехал с электронной частью и механической частью. Ниже вы можете увидеть фотоколлаж и видео операции. Электронная часть состояла из мини-mp3-плеера, который воспроизводит песни с SD-карты, и мини-ардуино, управляющего механической частью, состоящей из шагового двигателя с его драйвером. По бокам коробки были кнопки воспроизведения / паузы следующего / предыдущего трека и кнопки увеличения / уменьшения громкости.

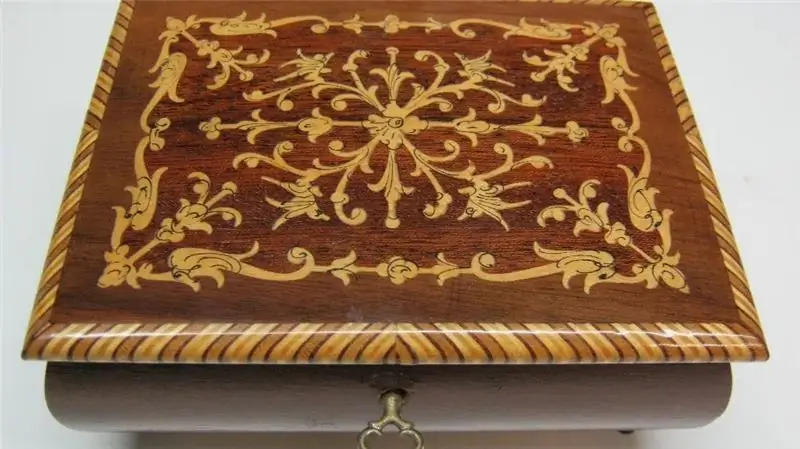

Поэтому я начал искать старую деревянную шкатулку для драгоценностей, которую можно было бы превратить в электронную музыкальную шкатулку. Я нашел коробку, изображенную на первом снимке, и был уверен, что это хороший выбор, но когда я нашел вторую… небольшую коробку, сделанную в 50-60-х годах, в очень хорошем состоянии, но с дефектной и непоправимой музыкальной механизм стал моим любимым. В этой статье я покажу вам, как я сделал электронную музыкальную шкатулку из старой механической музыкальной шкатулки. В этой маленькой шкатулке можно сыграть любую мелодию, но с сохранением неповторимого ощущения 19 века.
Правда, коммерческие предложения таких электронных модулей для музыкальных шкатулок уже появились, но цена их относительно высока. И, конечно же, не будем забывать о том удовольствии, которое испытываешь, когда делаешь что-то великое своими руками:)
Если вы сочтете этот проект полезным, вы можете проголосовать за него на конкурсе «Из корзины в сокровищницу».
Шаг 1. Разборка внутренней части коробки и снятие механизма
Ящик изнутри был покрыт бархатистым материалом (фетром). На третьем фото вы видите провод, приведший в действие механизм музыкальной шкатулки. Этот механизм был скрыт деревянной крышкой, которая не крепилась к стенкам ящика. Я удалил его, затем резаком отделил войлок от стенок коробки, которые оказались кусками картона, к которым был приклеен материал. С помощью отвертки я снял механизм, и в итоге я получил пустую коробку, которая была готова принять внутри новую электронику.
Шаг 2: Электроника
Части:
- Внешний аккумулятор 2200 мАч;
- Плата MP3 GPD2846A;
- мини-колонки (диаметр 23мм);
- Штекерный разъем USB A - под пайку;
- концевой микровыключатель (NC);
- карта microSD;
- (опционально) - кнопка (микровыключатель).
Я выбрал павербанк (2200 мАч) с учетом его размера и энергопотребления модуля декодера mp3. На средней громкости и с двумя мини-динамиками он потребляет около 80 миллиампер. Таким образом, со 100% загруженным блоком питания наша установка теоретически должна проработать 22 часа непрерывно (при напряжении 3,3 В модуль декодера больше не может работать).
Я подключил мини-колонки параллельно, потому что они имеют сопротивление 8 Ом и 0,5 Вт, а аудиоусилитель декодера mp3 имеет рекомендованную выходную мощность 4 Ом максимум 3 Вт на динамик.
Контакты концевого выключателя нормально замкнуты, поэтому при открытии крышки коробки контакты концевого выключателя будут замкнуты, и на декодер mp3 будет подано питание. По желанию можно установить две кнопки для предыдущей / следующей дорожки и увеличения / уменьшения громкости.
Карта, которую я использую, имеет емкость 2 ГБ, и ее более чем достаточно для песни (или нескольких песен), которую она будет содержать.
Шаг 3. Какую музыку вы должны загружать на SD-карту
Вариантов много…
- - (несколько) бесплатно записанные звуки настоящих музыкальных шкатулок freesound.org, freesfx.co.uk, zapsplat.com…
- - бесплатные или коммерческие оригинальные композиции музыкальной шкатулки или известные версии музыкальной шкатулки песни wavesfactory.com, noiser.net, JoshuaSaundersMusic (ссылки для скачивания), Music Box Sounds Vol. 1. Композитор Ральпи, Бранден Серо…
- - вы можете заказать версию музыкальной шкатулки понравившейся песни на Musicboxmelodies.com (вы можете отправить электронное письмо Гонсало Бечаре Балади, если вам нужны оригинальные файлы для любой из его мелодий, загруженных на YouTube), R3 Music Box или вы даже можете нанять продавца из fiverr.com - если вы ищете "музыкальная шкатулка":)
- - вы можете преобразовать классическую музыку (в формате midi) в звук музыкальной шкатулки mp3.
Краткое руководство…
- загрузить и установить LMMS https://lmms.io - бесплатное приложение для цифровой аудиосистемы с открытым исходным кодом;
- скачать бесплатно инструмент Virtual Music Box VST M-Boxa;
-
скачать midi-файл с сайта (обратите внимание на авторские права, на многих сайтах есть, по крайней мере, сомнительные материалы). Ниже приведены некоторые сайты, на которых вы можете найти такие музыкальные файлы:
- Мутопиапроект;
- База данных Midi Университета Аризона;
- Kunstderfuge;
- 8 примечаний.
Я использовал для этой музыкальной шкатулки миди-файл на композицию Иона Ивановича - Юбилейная песня (Волны Дуная), известной румынской мелодии.
- импортировать midi-файл в LMMS - удалить все треки автоматизации
- …по желанию… дважды щелкните для отслеживания (зеленая область с нотами), чтобы открыть рулон пианино, выберите все ноты (ctrl + A), щелкните по ноте и перетащите, чтобы изменить скорость нот, чтобы она была одинаковой для всех нот (музыкальная шкатулка не допускает объемных модификаций)
- спрячьте пианино (F7), откройте окно плагинов инструментов и перетащите плагин VeSTige (хост инструментов VST)
- загрузите плагин M-Box (щелкните зеленый значок папки в окне плагина VeSTige и найдите загруженный файл M-Box.dll), дождитесь загрузки плагина VSTi (отобразится графический интерфейс плагина)
- теперь вы можете услышать мелодию и внести изменения в настройки плагина для звука, который вам нравится (я приложил файл без каких-либо изменений, есть также мелодия, которую я использовал во вступительном видео).
- Я приложил еще одну мелодию, созданную с помощью этого урока, красивый вальс «Голубой Дунай» Иоганна Штрауса.
Шаг 4: Собираем все вместе
Сначала пришлось переделать салон фетровой обшивкой, как это было вначале. Я использовал довольно жесткий картон и немного войлока (толщиной 2 мм). Как видно на фотографиях, римейк получился неплохо. Затем я сделал коробку для электроники из фанеры толщиной 4 мм. Я просверлил в коробке несколько отверстий диаметром 2 мм, куда будут помещены динамики, с помощью шаблона. Затем я поставил детали на место, сделал пайку и все приклеил горячим клеем. Я осторожно установил микровыключатель, так как спусковой крючок, сделанный из канцелярской скрепки, должен аккуратно и точно нажимать на него. После того, как все было на месте, я накрыл фанерный ящик красным фетром и задвинул ящик на место. Ящик легко снимается, удерживать его нечем, но он остается, потому что немного прижимается к месту. Вы можете просмотреть все эти шаги, проверив картинки выше.
Надеюсь, вам понравился мой проект, не стесняйтесь комментировать или спрашивать о нем, я постараюсь ответить на ваши вопросы.
