Это руководство покажет вам шаг за шагом, как встроить вибромоторы в стандартный контроллер Nintendo 64. Традиционно для того, чтобы испытать функцию вибрации, в контроллер необходимо вставить большой пакет с батареями. Этот мод не потребует батарей для работы, а также оставит слот контроллера открытым для карт памяти или других периферийных устройств.
Шаг 1. Необходимые материалы
Вот основные компоненты, которые вам понадобятся для завершения этого мода:
Контроллер Nintendo 64
2 пакета Nintendo 64 Rumble (NUS-013)
Паяльник / флюс / припой
Многожильный медный провод 24AWG
Инструмент для зачистки проводов
3.8-миллиметровый игровой бит
Отвертка Philips
Ножницы
Лезвие бритвы
Вращающийся инструмент, такой как Dremel (опция)
Электроизоляционная лента
Двухполюсные двухпозиционные переключатели
Пистолет для горячего клея / горячий клей
Шаг 2: Разобрать Rumble Paks
Для этого мода вам понадобятся оригинальные грохоты Nintendo NUS-013. Вы можете использовать один или два, в зависимости от того, какой гул вы хотите. Я решил использовать два, и это то, что я продемонстрирую в этом руководстве.
Используйте игровой бит 3,8 мм, чтобы открутить два винта и открыть грохот.
Осторожно отсоедините гудящий двигатель от печатной платы.
Отложите одну печатную плату и два грохота двигателя.
Шаг 3: Обрезка печатной платы

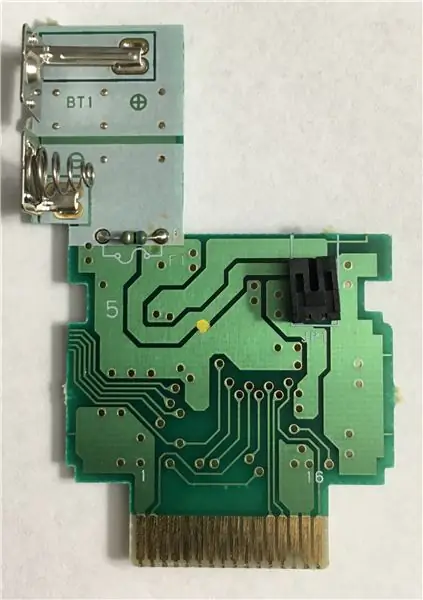

Для того, чтобы установить печатную плату Rumble Pak в контроллер, нам нужно будет ее физически подрезать. Будьте очень осторожны, обрезайте только столько, сколько я сделал на третьем и четвертом изображениях.
Вы также можете обрезать золотые контакты внизу примерно на половину их полной длины.
Я использовал обычные ножницы для большей части стрижки и острое лезвие для более мелких деталей.
Шаг 4. Измените Rumble Pak для работы без батарей
Для того, чтобы грохотный пакет работал без батарей, вам необходимо замкнуть два контакта на печатной плате.
Припаяйте провод между двумя точками, обведенными красным. Для этого я использовал многожильный медный провод 24AWG.
Шаг 5: Добавьте провода для двигателя Rumble
Добавьте провод длиной около 6 дюймов к каждой из этих точек для положительного и отрицательного вывода на грохочущие двигатели.
Шаг 6: подготовьте контроллер
Разберите контроллер N64, открутив 9 винтов Philips в нижней части контроллера. Отложите кнопки, джойстик и печатную плату в сторону.
Снимите пластиковую опору под крестовиной с левой стороны контроллера. Нам нужно это пространство, чтобы поместиться на печатной плате Rumble Pak.
Просто воспользуйтесь острым лезвием бритвы или инструментом Dremel, если он у вас есть.
Второе и третье изображения дают вам представление о том, куда будут идти все компоненты.
Шаг 7: Добавьте выводы на печатную плату
Используйте флюс и припой, чтобы залудить все контакты на печатной плате.
Вам нужно будет добавить провод длиной примерно 6 дюймов к каждому из этих контактов: 1, 2, 12, 13, 14, 16, 18, 19, 20, 25, 27, 28, 29, 30, 31, 32.
Примечание: контакты 1, 16, 17 и 32 четко обозначены на печатной плате. Все контакты между ними расположены в последовательном порядке.
Готовый продукт должен выглядеть примерно так, как на третьем и четвертом изображениях.
Обязательно пометьте провода в соответствии с их соответствующими контактами. Позже это значительно упростит задачу. Я использовал небольшие кусочки скотча и фломастер, чтобы сделать простые ярлыки для каждого.
Шаг 8: Проверьте установку в контроллере
Используйте изоленту, чтобы покрыть открытую печатную плату грохота пака, чтобы провода выходили, как показано на изображении.
Это должно дать вам общее представление о том, где будут проходить готовые провода.
Шаг 9: Добавьте переключатели
Нам нужно будет добавить два переключателя, чтобы мод работал правильно. Один переключатель позволит нам использовать карты памяти и другую периферию. Второй переключатель не является обязательным, но он позволяет выключить один из двух грохочущих двигателей.
В качестве переключателей я использовал двухполюсную модель с тройным направлением C&K 0S203011MS1QP1 от Mouser.com. В конце концов, после некоторых незначительных изменений они пошли на пользу. Мне пришлось укоротить контакты в нижней части переключателей, как показано на изображении. Слева - штатный переключатель, справа - моя модифицированная версия. Это позволит ему уместиться в ограниченном доступном пространстве. Обратите внимание, что это переключатели с тройным ходом, хотя на самом деле требуется только двойной ход.
На втором изображении примерно показано, где будут установлены переключатели.
Шаг 10: Добавьте слоты для коммутаторов
Сделайте два слота, чтобы переключатели были доступны. Я использовал дрель и небольшое сверло, но инструмент Dremel или аналогичный был бы идеальным.
Шаг 11: Установите переключатели
Установите переключатели и используйте горячий клей, чтобы заполнить пространство за ними, чтобы они оставались на месте.
Я решил отсоединить короткие провода от переключателей перед установкой, чтобы облегчить доступ, как показано на изображении.
С помощью левого переключателя вы хотите переключить контакты 18 (обнаружение грохота) с одним полюсом и 31 (3,3 В) со вторым полюсом.
Другим переключателем вы хотите переключить плюсовой провод второго грохочущего двигателя. Я решил переключить левый грохот двигателя и оставить правый всегда подключенным.
Шаг 12: Добавьте Rumble Motors
Поместите грохочущие двигатели в эти места в крыльях контроллера. Осторожно нанесите горячий клей под них и вокруг них, где вы можете удерживать их на месте, следя за тем, чтобы не мешать движению вала двигателя.
Они плотно прилегают даже без горячего клея, но будут сильно вибрировать, так что на всякий случай.
Они должны едва умещаться в доступном пространстве.
Шаг 13: Подключите печатную плату Rumble
Теперь пора подключить печатную плату вибропак к плате контроллера. Просто припаяйте все пронумерованные контакты грохота к соответствующим контактам в верхней части печатной платы контроллера. Опять же, все контакты четко обозначены на плате контроллера и расположены в последовательном порядке.
Контакты 18 и 31 должны проходить от печатной платы грохота через отдельные полюса на первом переключателе, а затем к печатной плате контроллера, чтобы можно было отсоединить грохочущий блок.
Положительные и отрицательные выходные провода электродвигателя вибрации от печатной платы вибратора должны быть подключены к электродвигателю (ам) вибрации.
Шаг 14: проложите провода в контроллере для повторной сборки
Теперь наступает одна из самых сложных частей; собираем все, чтобы поместиться в контроллер. Это плотно прилегает, но вы должны иметь возможность проложить все провода туда, куда они должны идти.
На изображениях выше примерно показана маршрутизация, которую вы хотите использовать.
Дополнительные провода, идущие к плате контроллера, можно заправить в пространство, обведенное синим.
Провода, связанные с грохотом двигателя, можно проложить вдоль красной линии.
Обратите внимание, что все провода, которые вы используете, должны быть проложены под платой контроллера.
Осторожно закройте контроллер, следя за тем, чтобы не защемить провода. Доводить все до нужного размера может быть очень неприятно, но продолжайте работать над этим, и в конечном итоге все закроется.
Шаг 15: наслаждайтесь своим модифицированным контроллером
Поздравляю! Если вам действительно удалось закрыть свой контроллер, теперь у вас есть полностью функциональный контроллер N64 со встроенным грохотом!
Чтобы использовать пакеты контроллеров (карты памяти N64), просто нажмите левый переключатель, чтобы отключить внутреннюю схему грохота, прежде чем вставлять пакет контроллера. Когда вы закончите, снимите блок управления и переверните его, чтобы снова включить грохот. Как работает N64, оба устройства не могут быть подключены одновременно. Вы испортите свой пакет контроллера, если попытаетесь вставить его, когда грохот еще активен.
Если вы хотите меньше грохота, нажмите правый переключатель, чтобы отключить один из грохочущих двигателей. Не то чтобы вы когда-нибудь захотели это сделать, но у вас есть выбор.
Также обратите внимание, что вы должны использовать только один из этих модифицированных контроллеров с вашей системой одновременно. Консоль N64 имеет достаточно энергии только для безопасного питания двух грохочущих двигателей непосредственно от консоли. Дополнительные контроллеры могут безопасно использовать традиционные аккумуляторные батареи вместе с вашим модифицированным контроллером.
Пожалуйста, дай мне знать, если возникнут какие-либо вопросы. Чтобы это заработало, потребовалось много исследований, и я более чем счастлив поделиться им со всеми вами.
