Езда на велосипеде - отличное занятие как для физических упражнений, так и для развлечения. Однако это не обходится без проблем. Одна из проблем, с которыми я столкнулся как велосипедист, - это сломанные педали. Чтобы решить эту проблему, я хотел создать простую замену велосипедной педали, которую можно было бы использовать в случае поломки педали и установить без использования каких-либо инструментов. Используйте педаль велосипеда Pop-On.
Как вы могли догадаться из названия этого поста, это своего рода дополнительные инструкции к моей ранее опубликованной статье Pop-On Bicycle Pedaland, которая представляет собой пересмотр моей оригинальной конструкции педали. Основная конструкция корпуса версии 2 очень похожа на версию 1, но механизм крепления совершенно другой. Я решил обновить свой дизайн, потому что я не только хотел, чтобы педаль была немного более прочной, но и чтобы иметь возможность снимать педаль, не ломая ее (что трудно, если не невозможно, сделать с моей первой педалью).
Шаг 1. Что вам понадобится
Необходимые инструменты:
- 3D-принтер с минимальным объемом сборки: 30 мм x 90 мм x 100 мм
Необходимые материалы:
- Пластиковая нить для принтера
Вы можете использовать ABS или PLA для печати этой педали; Я использовал PLA.
Шаг 2. Давайте распечатаем
После того, как вы подготовили свой 3D-принтер и заправили нитью, распечатайте его. Загрузите файлы STL ниже и создайте gcode с помощью программного обеспечения CAM. При печати своей педали я использовал следующие характеристики:
Высота слоя: 0,2 мм
Заполнение: 35%
Снаряды:
Сама педаль будет нуждаться в небольшом количестве поддерживающего материала, хотя другие части будут печататься сами по себе.
Шаг 3: как это работает
В отличие от дизайна Версии 1 (на фото справа), в котором было только две отдельные части, Версия 2 (на картинке слева) состоит из четырех частей. Механизм захвата версии 1 представлял собой кольцо из угловых зубцов внутри полуоси. После того, как педаль была надета на ось, на место устанавливалась крышка, чтобы удерживать зубья под шайбой на конце оси. Хотя этот дизайн работал нормально, у него были некоторые серьезные минусы. Зубы были относительно тонкими и могли бы легче ломаться. Во-вторых, после того, как зубцы оказались на месте под шайбой, не было возможности снять педаль, не сломав при этом зубья.

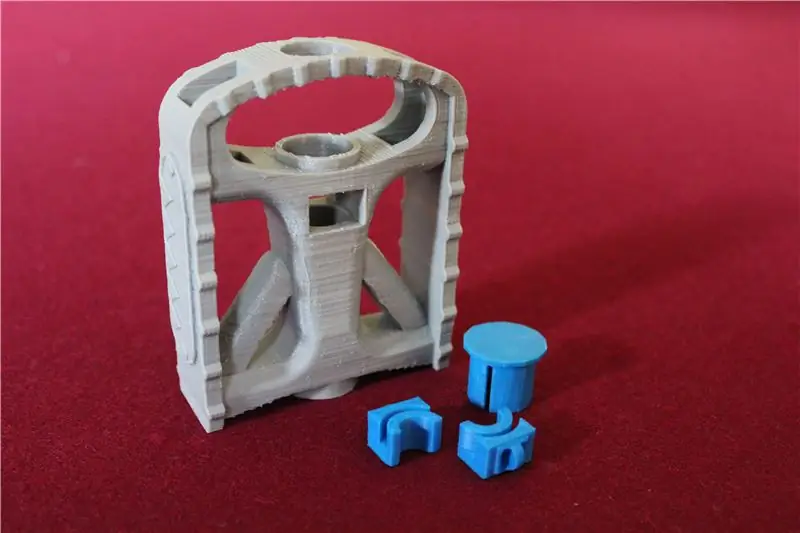

Вместо фиксирующего механизма, версия 2 имеет два зажима (красный и оранжевый), которые вставляются в полуось с боков. Затем колпачок (синий) вставляется в вал и фиксируется зажимами, надежно удерживая их на месте. Помимо большей прочности, чем зубы, зажимы можно снимать после установки, что делает Pop-On Pedal Version 2 деталью многоразового использования, в отличие от версии 1.
Шаг 4: Установите педаль
После того, как вы распечатали педаль и механизм блокировки, теперь вы можете установить их на свой велосипед.
Сначала наденьте педаль на ось педали. Затем вставьте фиксаторы по обе стороны от педали. Наконец, вставьте колпачок на место, чтобы закрепить зажимы. Вот и все. Нет никаких гаечных ключей или трещоток, которые нужно откладывать; Вы можете уехать.
Спасибо, что прочитали этот пост с инструкциями, и наслаждайтесь велосипедной педалью Pop-On!
