[Afroninja] вернулся с еще одним отличным уроком по основам электроники. На этот раз он объясняет контроллеры двигателей H-Bridge и то, как они работают!
Даже если у вас нет большого (или никакого) опыта работы с основными электрическими схемами, [Afroninja] объясняет концепцию контроллера двигателя H-Bridge в ясной, краткой и простой форме. Так что же такое H-Bridge? Для любого проекта, использующего двигатели постоянного тока, если вы хотите иметь возможность раскручивать двигатель в любом направлении, вам понадобится способ питания двигателя в двух разных конфигурациях, т.е.е. вам придется как-то поменять полярность.

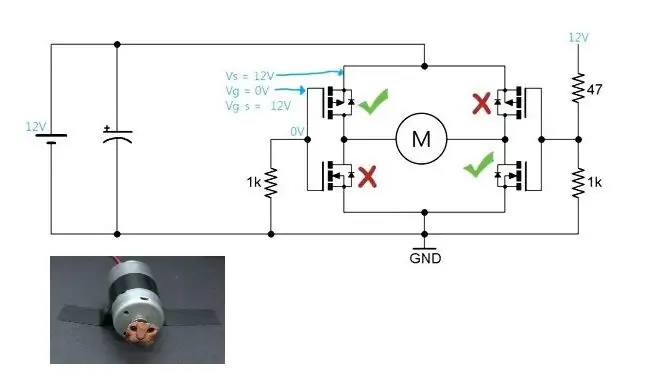

Проще всего это сделать с помощью H-Bridge. Он называется Н-образным мостом… потому что он имеет форму буквы Н, а двигатель находится посередине. Это позволяет обеим полярностям управлять двигателем - однако, если вы сделаете это с помощью простых переключателей или реле, вы можете закоротить цепь, если попытаетесь двигаться в обоих направлениях одновременно! Чтобы решить эту проблему, [Афрониндзя] объясняет, как poka-yoke (японский термин для Idiot-Proof) схемы, используя транзисторы, которые будут снижать напряжение, если вы попытаетесь нарушить схему.
Это 5-минутное видео, которое стоит посмотреть - задержитесь после перерыва, чтобы узнать больше!
Он также сделал отличную серию видеоуроков по катушкам индуктивности!
