Привет, меня зовут Сара Расмуссен, я учусь в Университете штата Юта! Это проект, над которым я работаю на курсе дизайн-мышления! Я решил сделать светодиодное платье. Это старое платье, которое я носила с последнего года обучения в старшей школе. Я участвую в конкурсе красоты в моем университете, и я хотела придать своему старому платью изюминку вместо того, чтобы покупать новое! Как вы можете видеть выше, мое платье черное с кружевом. Я планирую использовать токопроводящую проволоку, сшиваемые элементы Adafruit NeoPixels и автодром. Мне дали 50 долларов от школы, и это мой бюджет и пошаговая инструкция, как сделать светодиодное мерцающее платье! Это платье было очень важным делом. Я бы порекомендовал сделать прототипы, если вы раньше не использовали светодиоды или игровую площадку.
Первые три шага были довольно разрозненными, я работал над ними около часа в день в течение 2 с половиной недель.
На этапе создания прототипа я потратил на это в общей сложности 6 часов.
На этапе практики и создания прототипа я трачу на это около 10 часов. Ищу видео о пайке. Я также много писал на этом этапе.
На заключительном этапе был большой этап, я потратил 12 часов на пайку и около 3-4 часов на сшивание и установку манекена.
Мои принадлежности включали:
Circuit Playground Express 40 неопикселей
Литий-ионный аккумулятор
Форма одежды
Черное кружевное платье
Черная нить
Комплект паяльника с флюсом и кусачками
Клей для ткани / пистолет для горячего клея
Пинцет и зажимы из крокодиловой кожи
ЭТО ОЧЕНЬ БОЛЬШОЙ ПРОЕКТ, КОТОРЫЙ ТРАХЕТ ВРЕМЯ, НО ОЧЕНЬ СТОИТ.
Шаг 1. Исследование
Первое, что я сделал, когда начал этот проект, - это мозговой штурм и исследование проекта. Мой проект был очень расплывчатым, потому что нам разрешалось делать все, что мы хотели. Я знал, что хочу использовать Circuit Playground Express, потому что ранее использовал его в более раннем проекте. Эти видео вдохновили мой проект. Планируется соединить все пиксели токопроводящим проводом. Светодиоды на моем платье будут на внутреннем слое моего платья, а затем будут покрыты кружевом. Когда я включаю Circuit Playground, я хочу, чтобы все NeoPixels сформировали радужный узор. Когда я иду, я хочу, чтобы NeoPixels мерцал белым.
Шаг 2: План расположения
После исследования я составил план. Я измерила свое платье, бюст, рост, грудь и выяснила, сколько NeoPixels я хочу на своем платье. Я также создала 3D-модель своего платья, используя бумагу, скотч и пластилин.
Шаг 3: 3D-тест
После того, как я изложил свой план, я взял около 40 кусочков ленты, которые действовали как «Неопиксели», и попросил моего парня помочь мне наклеить их на мое платье в случайных местах. В классе у меня было несколько друзей, которые упомянули, что я, вероятно, не хотел бы, чтобы мои волосы закрывали много пикселей, поэтому я воздержался от того, чтобы класть их вокруг линии волос. Однако я оставила один или два, потому что, если бы я решила причесаться с этим платьем (что очень маловероятно), на моем платье не было бы темных пятен. Я также избегал размещать неопиксели там, где это было бы неудобно, также как мои ягодицы. Я решил провести сидячий тест и посмотреть, насколько близко я смогу их поставить, чтобы не было пустого места или я сидел на них.
Шаг 4: Соберите материалы
После того, как я закончил свой 3D-тест, я решил заказать материалы, чтобы они вовремя добрались до Логана. Мне разрешили потратить 50 долларов из бюджета штата Юта, но остальное пришлось бы выплачивать из моего кармана. Мои материалы, которые мне нужно было купить, включали:

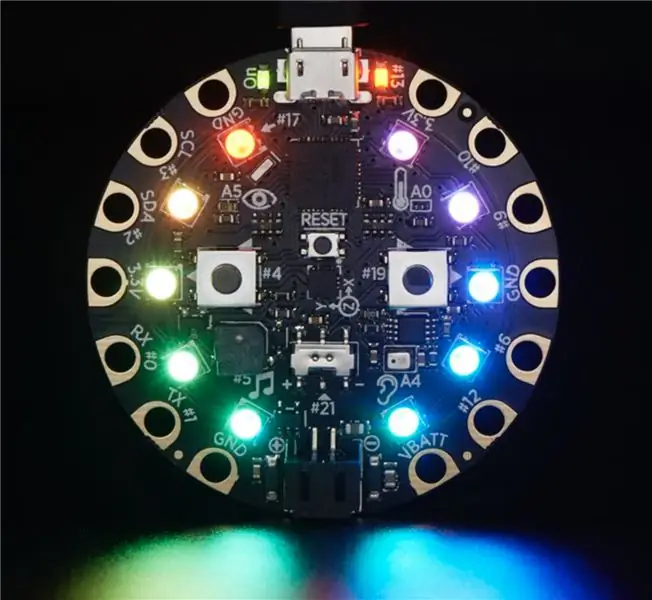

Circuit Playground Express https://www.adafruit.com/product/3333. 24,95

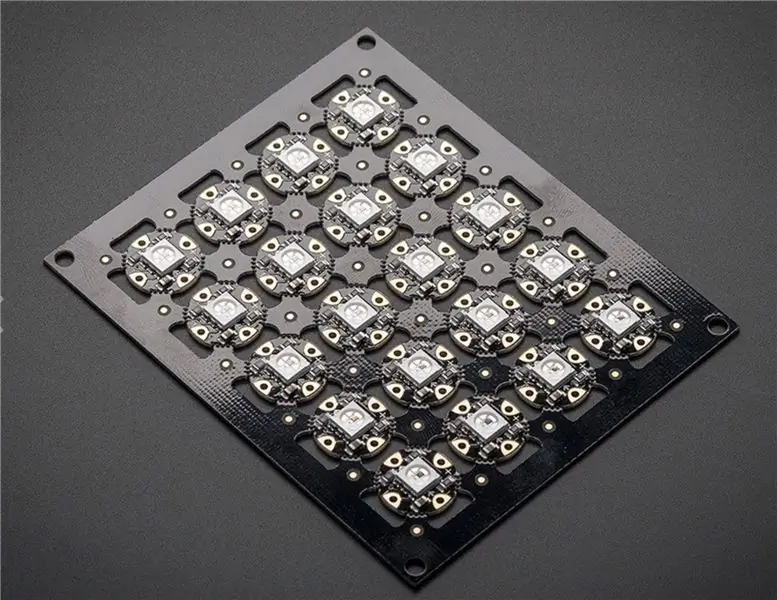

40 неопикселей https://www.adafruit.com/product/1559 80,00
27ish Ноги из проволоки. https://www.amazon.com/Adafruit-Silicone-Cover-St… 5.00
Литий-ионный аккумулятор https://www.adafruit.com/product/2011 12.50
Форма одежды https://www.walmart.com/ip/Zimtown-Adjustable-Dre… 39.99
Вот некоторые из материалов, которые у меня уже были, но вам нужно будет купить:
Черное кружевное платье, которое я купила у Росс пятью годами ранее, но я думаю, вы можете найти симпатичное платье на Amazon.
www.rossstores.com
www.amazon.com/s?k=black+lace+dresses+for+…
Черная нить
www.amazon.com/Coats-Clark-All-Purpose-Thr…
Комплект паяльника с флюсом и кусачками
www.amazon.com/ANBES-Soldering-Iron-Kit-E…
Клей для ткани / пистолет для горячего клея
www.amazon.com/Beacon-Fabri-Tac-Permanent…
Пинцет и зажимы из крокодиловой кожи
www.amazon.com/Vetus-Tweezer-Non-mintage-…
www.amazon.com/Alligator-Leads-ELEGOO-Doub…
В настоящее время у меня всего 162,44 человека. 112,44 из кармана. Это определенно того стоит. Я заказал почти все на Adafruit.com.
Шаг 5: приступили к созданию прототипа
Я РЕКОМЕНДУЮ СДЕЛАТЬ ДАННЫЙ ШАГ, ЕСЛИ ВЫ НИКОГДА НЕ ИСПОЛЬЗОВАЛИ PLAYGROUND EXPRESS ИЛИ NEOPIXELS, ЕСЛИ ВЫ ПРОПУСТИТЕ ДАННЫЙ ШАГ. После получения материалов я решил, что хочу сделать мини-прототип. Я начал с написания кода make и тестирования кода на своей игровой площадке. Еще я пришил 3 светодиодных светильника на кусок фетра. Я приклеил каждый неопиксель и игровую площадку с помощью клея перед шитьем, чтобы не было движения, я пришил соединения для передачи данных к каждой из подушек. Я использовал вывод A1 и пришил его к выводу данных, заземление к отрицательному выводу и vout к положительному выводу. Посмотрите это видео о том, как это сделать. (https://www.youtube.com/embed/eGtGoPhjmcc) Я добавил игровую площадку и несколько клипов. Я добавил зажимы, чтобы люди могли закреплять ткань где угодно на своем теле. Я провел пользовательское тестирование с этим прототипом. Я также немного поработал над своим кодом. приостановить видео в любое время, чтобы увидеть, как выполняется код.
Шаг 6. Пользовательское тестирование / мозговой штурм
Во время урока Лиам и Джереми мне очень помогли. Они просмотрели мой прототип, и мы обсудили плюсы и минусы моего жизнеспособного проекта. Мы обсудили размещение автодрома и пришли к нескольким действительно хорошим идеям. Мы говорили о программировании доски, чтобы я мог использовать кнопки для нанесения на них разноцветных узоров. Мы также обсудили размещение игровой площадки на бедре. Поместить схему в скрытый карман, чтобы вставить палец, чтобы нажать кнопку, было бы действительно хорошим вариантом. Я планировал сделать подвязку на бедре или щиколотке. Лиам сказал сделать подвязку, но позже упомянул о кармане. Следующий пользовательский тест, который я планирую провести, - это поместить игровую площадку в карман и прикрепить ткань к бедру, запрограммировав светодиоды на разные действия, чтобы увидеть, нравится ли им то, что я пришел.
Шаг 7: Практикуйте код и заставьте свет работать
На этом этапе я практиковался в соединении светодиодов проводом. Я подключил игровую площадку к компьютеру и использовал зажимы из крокодиловой кожи для подачи питания на маленькие светодиодные ленты, которые я делал. Я просто привязал провод к каждому из светодиода, чтобы он проводил и загорался, но я не паял его. Я практиковал свой код и проверял, работает ли он. Я также измерил расстояние между светодиодами и пометил все свои светодиоды от 1 до 40 на моем платье, чтобы я знал, где их разместить. Я также отрезал и зачистил концы моих проводов. Я разрезал их примерно на 5-дюймовые части, чтобы потом припаять их на следующем этапе.
Шаг 8: Завершение работы
На этом этапе я закончил собирать свой проект! На последних шагах я спаял все светодиоды вместе. Вы припаиваете отрицательные провода к отрицательной контактной площадке, положительные провода к положительной клемме, а контакт a7, который я использовал, к контактной площадке для передачи данных. Для получения дополнительной информации о том, как подключить светодиоды, ознакомьтесь с этим (https://learn.adafruit.com/neopixel-led-harness-bra/leds). Затем я провел еще несколько тестов на свет. После того, как я узнал, что моя световая полоса работает с детской площадкой, я припаял ее к игровой площадке. Я сшила кармашек для аккумулятора и пришила его к платью. Я прикрепила световую полоску к внутренней части платья, используя английские булавки через каждые несколько дюймов. Затем я вывернула платье обратно, и теперь светодиод на внутренней стороне платья! Решил приколоть полоску, потому что не хотел делать проект постоянным. Я хочу иметь возможность вынуть светодиоды и использовать их где-нибудь еще. Если бы я сделал проект более постоянным, я бы использовал клей для ткани, чтобы приклеить каждый пиксель к платью, и использовал бы три, чтобы прикрепить провода к платью!
Вот и все! Спасибо за проверку, и если вы сделаете что-то подобное, отметьте меня на IG @rassyrasmussen
Помните, что видео содержит еще больше деталей и все показывает шаг за шагом, поэтому обязательно посмотрите их! Спасибо!
