Я коллекционирую и использую перьевые ручки. В современном электронном мире использование аналоговых технологий доставляет особую радость. Я начал использовать перьевые ручки, когда был студентом, и мне всегда нравилось пользоваться ими гораздо больше, чем шариковыми ручками. За эти годы я собрал небольшую коллекцию. Мне нравится писать всеми перьями, периодически меняя их вращение. На них также интересно смотреть.
Это означает, что иметь доступ к ним приятно и полезно. Вы можете купить сундуки для перьевых ручек, но их стоимость варьируется от чуть менее 100 долларов за маленький сундук (10–12 ручек) до многих сотен долларов за большой сундук (40–60 ручек). Мне никогда не удавалось убедить себя потратить столько денег на ящик для ручек, когда на ту же сумму можно было купить больше ручек!
Но у меня в голове возникла мысль, что я, вероятно, смогу построить такой же функциональный, защищающий мою коллекцию и не стоивший целого состояния. Это поучительный результат!
Шаг 1. Планирование
Вступая в это, я хотел получить следующие возможности:
- По крайней мере, некоторые ручки должны быть видны и выставлены на обозрение.
- Это должна быть «большая» коробка, способная вместить 40+ ручек.
- В нем должны быть съемные ящики.
Я знал, что было несколько вещей, которые могут вызвать затруднения.
- Столярные изделия для ящиков и ящиков. Я никогда не умел создавать чистые и красивые «ласточкин хвост» или внахлестку для классических соединений ящиков и ящиков; это навык, который я все еще развиваю. Для этого все соединяется приклеиванием встык.
- Я больше всего беспокоился о том, чтобы сделать колодцы для ручек, чтобы они могли отдыхать, так как они должны были быть покрыты бархатной тканью, чтобы защитить ручки. Чем сложнее геометрия колодцев, тем сложнее будет их собирать. Я остановился на колодцах не с квадратными краями, а на изогнутых.

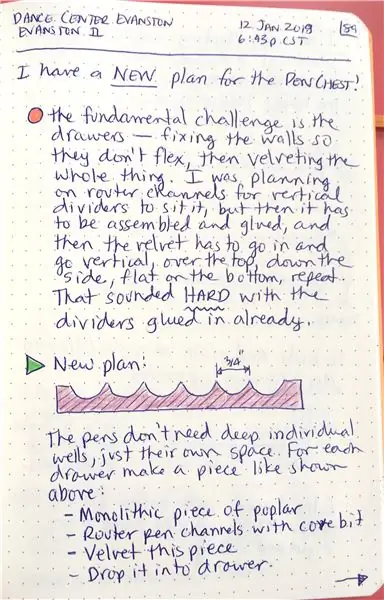

Изображения здесь - это некоторые из моих ранних набросков, которые я сделал, когда впервые задумывался об этом проекте. Вы можете видеть, что изначально я думал о создании соединений на коленях, но на ранних тестах я решил, что все еще не могу сделать их достаточно чистыми, и вернулся к стыковым соединениям.
Шаг 2: материалы
Для выполнения этого проекта я использовал следующие материалы:
- Дубовый приклад 1-1 / 2 "x 1/4" (для боковин ящика и крышки)
- Дубовый приклад 8 "x 1/4" (для боковых сторон и дна)
- Слой Hobby толщиной 3 мм (для дна ящиков, полок ящиков)
- Тополь 8 дюймов x 1 дюйм (толщина 3/4 дюйма; для вставок)
- безбликовый акрил
- маленькие петли
- деревянные бусины (для выдвижных ящиков)
- черная бархатная ткань для флокирования
- Клей-спрей (я использовал Scotch 77 от 3M)
- Финишная морилка (я использовала Red Chestnut и True Black от Minwax)
Шаг 3: определение размеров
Основным параметром, определяющим размер ящика с ручками, является колодец, в котором будет находиться данное перо. Самые длинные ручки, которые у меня есть, на самом деле - это держатели для перьев, изготовленные на заказ (от Shawn Newton Pens, сделанные для некоторых перьев Esterbrook, которые у меня есть), которые 6 дюймов в длину, поэтому я остановился на колодцах длиной от 6-3 / 4 до 7 дюймов.
Я хотел иметь 4 ящика. С учетом ширины стандартного уголка ящиков и самого ящика, это дает общие размеры: 7 дюймов в высоту, 14-5 / 8 дюймов в ширину и 7-7 / 8 дюймов в глубину. Габаритные размеры, с которых я начал, следующие:
- (4) вставки из тополя 13-3 / 8 "x 6-3 / 4"
- (8) 7-дюймовые концы ящиков
- (8) 14-дюймовые передние и задние панели ящиков
- (2) передняя и задняя кромка крышки 14-5 / 8 дюймов
- (2) боковые края крышки 5-3 / 8 дюймов
- (4) днища ящиков размером 13-11 / 16 "x 7-3 / 16"
- (3) полки ящиков размером 14-3 / 8 "x 7-5 / 8"
- (1) 14-5 / 8 "x 6-5 / 8" сзади
- (2) стороны 7-1 / 2 "x 6-5 / 8"
- (1) 14-1 / 8 "x 7-1 / 2" внизу
Все эти части вырезались вручную моей настольной пилой, и по мере того, как я шел, каждая часть была разрезана, подогнана и проверена, отшлифована и снова подвергнута микро-обрезке, чтобы убедиться, что все она хорошо подходит. План предусматривал зазор 1/16 дюйма с каждой стороны для перемещения ящиков. Конечные размеры в каждом случае - это то место, где я закончил, чтобы ящики двигались плавно!
Шаг 4: Изготовление стыковых соединений
Как я уже отмечал во введении, я сделал всю коробку со склеенными стыками. Ключ ко всему предприятию - убедиться, что все склеено ровно. Мой партнер в этом начинании - угловые зажимы. Вы можете найти их в строительном магазине вместе с другими зажимами. У них есть каналы, расположенные под прямым углом, которые удерживают вашу заготовку, а затем зажимают, удерживая две части под прямым углом друг к другу.
Шаг 5: Обрезка канала (дадо)
В этом проекте используются прорези каналов в двух местах - в нижней части каждого ящика и на полках, по которым ящики скользят вперед и назад. Каналы нарезаются настольной пилой.
Прорезание швеллера выполняется при помощи толкателей прижиманием заготовки к упору настольной пилы; пила не прорезает всю деталь, поэтому толкатели необходимы для безопасности, чтобы держать руки подальше от полотна. Пила прорезает канал шириной 1/8 дюйма, который плотно удерживает 3-миллиметровый слой хобби.
Ящики - это простые вещи, сделанные из дубовых полос размером 1-1 / 2 на 1/4 дюйма. Каждая из 4 частей имеет канал для вставки, вырезанный возле нижнего края с помощью настольной пилы. Вырез на 1/8 дюйма от нижнего края и на 3/16 дюйма глубиной. Точно так же по бокам и в задней части сундука есть каналы для полок, на которых ездят ящики. Такой канал называется «дадо».
Шаг 6: Сборка ящика
Каждый ящик собран как единая монолитная деталь. Начните с нанесения клея на торцы двух боковых частей, затем прикрепите их к передней части с помощью двух угловых зажимов.
Распределите клей в канале с помощью зубочистки и вставьте в канал фанерное дно. Вам придется обработать его, возможно, согнуть фанеру, если она вообще изогнута, и убедиться, что она со всех сторон вошла в канал.
Наконец, нанесите клей и прикрепите оставшуюся переднюю часть, убедившись, что фанера сидит в канале. Закрепите еще двумя угловыми зажимами и дайте сборке высохнуть.
Я также нанесла полоску клея на нижнюю часть ящика на стыке с боковинами.
Шаг 7: выдвижные ящики
Трудно найти крошечные ручки для выдвижных ящиков, поэтому я решил сделать свою собственную. Для этого я переделал несколько граненых деревянных бусин из своего хобби. Некоторые сундуки с ручками имеют два ряда выдвижных ящиков, но я решил, что в центре будет только один ящик.
Первым делом было заполнение торцевых отверстий шпатлевкой для дерева, чтобы придать им законченный вид. Когда замазка высохла, я закрасил конец маркером для ретуши, чтобы скрыть царапины на деревянной мебели.
Я собирался вкрутить тяги в передние панели ящиков и не хотел их раскалывать винтом, поэтому просверлил пилотные отверстия в каждом из них. Для этого я зажал бусинку в тисках, чтобы удерживать ее устойчиво, пока проделываю пилотное отверстие на своем сверлильном станке.
Чтобы установить тяги ящика, я вставил небольшой винт изнутри ящика в бортик. Чтобы головка винта не мешала вставкам в углубление для ручки, я утопил каждую головку винта, просто держа в руке зенковку и крутя ее взад и вперед.
Шаг 8: Сборка коробки
Я собирал коробку в несколько этапов. Первым этапом было приклеивание бортиков к низу с помощью угловых зажимов. Это создает U-образную форму дна и боковых сторон.
Когда первая сборка высохнет, я приклеиваю заднюю часть к U-образной сборке, используя угловые зажимы вместе с обычными стержневыми зажимами, чтобы убедиться, что он заканчивается квадратным, а все стороны склеены.
Поскольку я использую стыковые соединения, мне приходилось выбирать, какие детали приклеивать по концам, а какие перекрывать в соединениях. На этом этапе дно полностью ложится внутрь спинки и боков.
Шаг 9: полки для ящиков
Ящики выдвигаются вперед и назад на простых полках из фанеры. Как и днища ящиков, они устанавливаются в каналы, вырезанные настольной пилой, шириной 1/8 дюйма и глубиной 3/16 дюйма по бокам и задней части коробки. Расстояние между верхом одного канала и низом следующего канала составляет примерно 1–9 / 16 дюймов - ящики имеют высоту 1–1 / 2 дюйма, и я оставил только 1–16 дюймов для ящиков на панели сверху, так как они сидят на полках.
Как и в случае с дном ящика, я распределяю клей в канале с помощью зубочистки, вставляю фанеру в канал и зажимаю, пока клей сохнет.
Шаг 10: сборка крышки
Крышка состоит из 4 частей, соединенных вместе и образующих рамку, на которой будет находиться кусок прозрачного акрила, позволяющий видеть ручки в верхнем ящике. Перед тем, как они были склеены, с помощью моего фрезерного стола по внутреннему краю каждой детали была проделана неглубокая траншея. Так получится небольшая полочка, на которой акриловое окошко будет приклеено к крышке.
Угловые зажимы были слишком большими, чтобы можно было приклеить крышку за один прием; Пришлось приклеить и зажать стороны к одному концу, затем снять зажимы и клей и зажать другой конец отдельно.
Шаг 11: петли крышки
Крышка откидывается, поэтому я могу добраться до ручек в верхнем ящике, не вынимая ящик. Для крепления я использовала небольшие ювелирные петли. Несмотря на то, что винты были небольшими, они так плотно прилегали к краю крышки и верхнему краю коробки, что я боялся, что они могут выломаться через край. Чтобы этого не произошло, я просверлил небольшие пилотные отверстия для шурупов, а затем прикрепил шурупы.
На данный момент все основные части собраны достаточно, чтобы я мог видеть, как будет выглядеть коробка!
Шаг 12: Акриловый топ
Тонкое стекло, особенно когда оно плоское и подвешенное, кажется хрупким, поэтому я решил сделать верхнее окно из акрила. Я мог купить его небольшими листами в моем местном хозяйственном магазине и отрезать его до нужного размера ножом для резки.
Чтобы приклеить его к крышке, я нанесла тонкий слой силиконового клея вокруг канала, который я проложил на нижней стороне крышки.
Шаг 13: вставки Pen Cove
Вкладыши в выдвижные ящики - это сердце проекта. Каждая вставка была сделана отдельно от ящика и опущена внутрь. Это означает, что ее можно удалить при необходимости (например, если произошел «инцидент с чернилами», который потребовал повторной блокировки вставки). Каждая часть начинается с куска тополя, размер которого соответствует размеру ящика.
Для каждого ящика я хотел иметь 15 отдельных бухт, что дало мне в общей сложности 60 слотов для ручек в ящике с 4 ящиками. Первым шагом было проложить прямые квадратные каналы по средней линии каждой бухты. Я использовал биту 1/4 дюйма и сделал каналы глубиной 1/2 дюйма.
После того, как был сделан первоначальный квадратный канал, я использовал сверло 3/4 дюйма, чтобы закруглить каждую сторону каждой бухты, придав каждой форме полумесяца. Когда я рассчитал размер и расстояние между бухтами, я понял, что это там между каждой бухтой была бы тонкая стена из почти вертикального дерева, но роутер выбил ее, когда бухты были вырезаны, оставив зазубренный барьер между каждой. После того, как все бухты были выдолблены, я вернулся и счистил вершины наждачной бумагой.
Шаг 14: окрашивание
Перед тем, как окрасить кусочки, мне пришлось удалить все оставленные карандашом следы. В этом проекте много деталей, поэтому световым карандашом были нанесены отметки для ориентации и названия по всем деталям. Чтобы удалить их, я использовал старую уловку мастеров по дереву, протерев их медицинским спиртом, который работает лучше, чем стирание или шлифовка (при условии, что следы карандаша достаточно светлые).
Я окрасил всю коробку красителем Minwax Red Chestnut. Перед тем, как начать проект, я сделал пробный образец, чтобы убедиться, что березовый слой и дубовые детали достаточно близки по цвету, и остался доволен результатом.
Внутренние части коробок и боковые стороны вставок я окрасил с помощью Minwax True Black, так что внутренности ящиков выглядели законченными и соответствовали черному флокированию, которое я применил на следующем этапе.
Шаг 15: флокирование
Чтобы защитить ручки и выделить их при демонстрации, бухты были отделаны черной бархатной тканью. Поскольку на вставках вырезаны углубления, бархат должен быть намного длиннее вставки, чтобы покрыть все. Чтобы определить правильную длину, я вдавил кусок веревки в каждую бухту от одного конца вставки до другого. При резке бархата я убедился, что в каждом направлении есть много перекрытий. Это позволило мне приклеить бархат, не беспокоясь о том, что части будут выровнены - я просто обрезал излишки после высыхания клея.
Я покрыл вставку клеящим спреем, а затем положил на нее ткань. Чтобы на бархат ткани не попадал клей, я скатала его с бархатом изнутри, а затем медленно развернула, чтобы уложить ткань.
В каждой бухте я зажимал бархат вокруг центрального гребня, чтобы обеспечить хорошее сцепление. В конце я провел пальцами вверх и вниз по каждой бухточке, чтобы разгладить бархат и убедиться, что все хорошо прилегает.
После высыхания клея я обрезал все излишки до края дерева с помощью точного ножа. Когда они готовы, вставки просто опускаются в каждый ящик, и готово!
Шаг 16. Что нужно изменить в следующий раз…
Взгляд в прошлое на проект всегда полезен. Каждый раз, когда вы завершаете проект, особенно такой сложный, как этот, вы думаете, что должны были поступить иначе. В этом случае есть несколько вещей, о которых я бы подумал, если бы все повторил:
- Я использовал не слепящий акрил, но это делает верх немного полупрозрачным, а не прозрачным. В следующий раз я использую кристально чистый акрил или стекло.
- Обрезав бархат, остались рваные края, от которых отсыпались маленькие бархатные пилюли. Убирать было беспорядочно. Не знаю, есть ли лучший способ обрезать края бархата.
Шаг 17: Уколы красоты

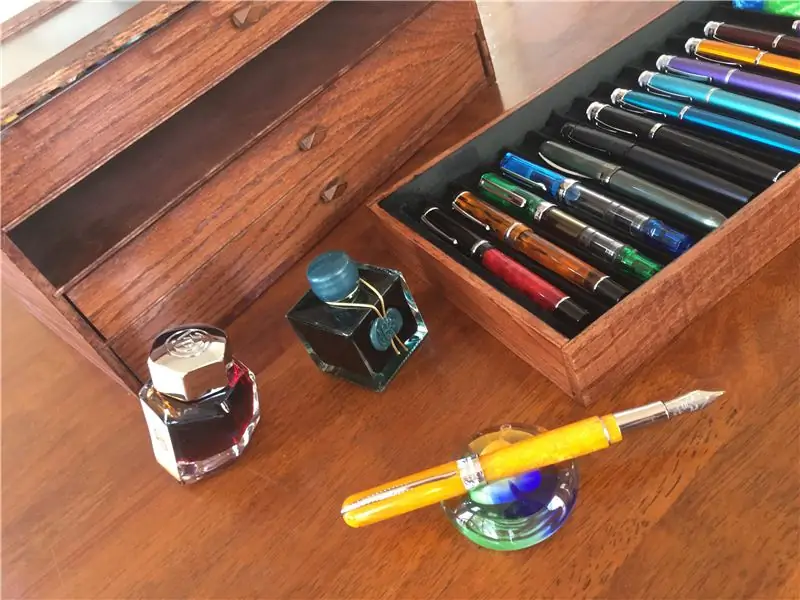

Вот несколько заключительных снимков сундука, сделанных моими ручками. Как видите, он почти не умещается в моей коллекции, а это значит, что мне придется построить еще один, чтобы приспособиться к любым будущим покупкам ручки! Я очень доволен тем, как это получилось, и очень рад, что мне не пришлось тратить небольшое состояние, чтобы защитить свои ручки! До сих пор я хранил свои ручки в их оригинальных коробках, и это здорово, что я могу легко видеть и использовать их все.
Я надеюсь, что эта инструкция окажется для вас полезной, и она вдохновит вас попробовать свои силы в создании удобного решения для хранения вашей коллекции ручек! Счастливого строительства!
