Введение: В этом руководстве описывается, как создать электрическую бас-гитару с грифом, используя лишь минимальное количество электрических инструментов. Я построил его за восемь месяцев в свободное время. Он далек от совершенства, так как я не мастер, но результат действительно приятный для игры и неплохо звучит. Я надеюсь, что прочтение этой статьи поможет вам и вдохновит вас на самостоятельное создание бас-гитары!
Примечания: английский - не мой родной язык, не стесняйтесь просить дополнительных объяснений или исправить ошибку.
Шаг 1: 3D-модель
Чтобы лучше понять, как должен выглядеть ваш инструмент, рекомендуется сначала поработать с 3D-моделью.
Также возможно получить планы от существующих инструментов (J-bass и т. Д.). Я выбрал первое решение, так как хотел провести собственные мерки, особенно для шеи.
Для этой 3D-сборки вам нужно знать каждую меру, вот некоторые из них, которые я использовал:
- масштаб: 34"
- ширина шейки у гайки: 40 мм
- ширина грифа на 22 ладу: 63,5 мм
- ширина корпуса: 40 мм
- количество ладов: 22
- радиус грифа: 11 дюймов
- толщина между корпусом и верхней частью грифа: 8 мм
- расстояние между тетивами на мостике: 19 мм
Шаг 2: древесина и инструменты
Я купил древесину на веб-сайте, специализирующемся на дереве для гитар. Это уже было вырезано в основной форме гитары.
Клен использовался для грифа, венге для грифа и ольха для боковых сторон корпуса.
Я не использовал много инструментов (в основном потому, что они мне не принадлежат), вот небольшой список:
Совершенно необходимо:
- каверномер
- несколько долот
- ручной самолет
- несколько напильников (под дерево и под орех)
Чтобы ускорить сборку:
- Шлифовальный станок
- орбитальная шлифовальная машина
- лобзик
- маршрутизатор
Шаг 3: обрежьте форму шеи
Я начал с резки под углом 8 градусов для передней бабки.
Затем я нарисовал ширину шеи и форму грифа.
Гриф имеет ширину 40 мм на гайке и 63,5 мм на ладу 22. Для грифа я нарисовал форму, которая мне понравилась, после проверки положения тюнинговых станков. Я убедился, что струны выровнены от бриджа до тюнинговых машин.
Я использовал лобзик, чтобы грубо вырезать формы, прежде чем шлифовать все, чтобы их разгладить.
Примечание: вы можете увидеть деревянный шпон, наклеенный на переднюю бабку. Я не буду подробно описывать это, потому что решил удалить это позже. Также лучше установить ближе к концу сборки, чтобы не повредить.
Шаг 4: Установите анкерный стержень
Я выбрал анкерный стержень двойного действия (длина 650, высота 10, ширина 6) в местном магазине. Прорезал паз стамеской и на 1 миллиметр глубже анкеры.
Я использовал кусок ореха из другого проекта, чтобы покрыть анкерный стержень, придал ему форму, приклеил клеем CA и отшлифовал все заподлицо.
Шаг 5: сделайте и приклейте гриф
Я рисую центральную линию грифа и положение каждого лада. Здесь вы можете найти меры. Обязательно трижды проверьте все, это самая важная часть сборки.
Я использовал киридаши (но подойдет любой острый и точный инструмент), чтобы сделать небольшой надрез на каждой позиции лада. После окончательной проверки размера я использовал лобзик (лезвие 0,6 мм), чтобы вырезать несколько миллиметров для лада по меткам. Я приклеил гриф к корпусу стандартным столярным клеем. Я использовал куски дерева для защиты грифа, при этом гриф был еще не сформирован, что обеспечило хороший зажим.
Примечание: будьте особенно осторожны при зажиме, гриф может легко скользить по грифу при надавливании.
Шаг 6: Сформируйте шею
После резки и шлифовки боковых сторон грифа я начал работать над задней частью грифа. Самый простой - выбрать прямую часть шеи, придать ей форму, а затем соединить голову и туловище.
Я использовал напильник, чтобы сделать две границы прямой части на правильной высоте, а затем вырезал между ними. Я обозначил симметричные линии по бокам и удалил древесину между ними. Я повторил процесс до получения округлой формы. Наконец, я зажал конец шеи на своем верстаке и отшлифовал его полосами наждачной бумаги.
Шаг 7: закончите шею
Чтобы закончить шею, я сформировал переход между задней частью шеи и головкой окуня. Я не использовал здесь какой-либо специальный метод, просто следил за изгибами грифа и грифа, чтобы создать плавный переход.
Затем я выбрал положение тюнеров с помощью Blu-Tack, чтобы временно закрепить их перед сверлением отверстий. Как я сказал ранее, будьте осторожны, чтобы струны на грифе были прямыми.
Наконец я поработал над накладкой грифа, сначала отшлифовал радиус (забыл сфотографировать, извините). Хороший метод - нарисовать карандашом пересекающиеся линии на дереве, когда все отметки исчезнут, а середина грифа шлифуется. Обязательно держите шею прямо посередине и по бокам. Я проверил это с помощью прямой металлической балки.
Для установки ладов я сделал кое-что, чтобы положить под гриф, чтобы без повреждений ударить по ладам на грифе. Я взял произвольный кусок дерева, отшлифовал цилиндр с одной стороны и прикрепил к нему кусок велосипедной трубки. Я установил лады молотком. Отрежьте кусок лада немного длиннее, чем необходимо, начните с его чрезмерного сгибания, ударьте молотком по обеим сторонам, в завершение ударьте по середине и отрежьте край.
Шаг 8: запуск тела
Две части ольхи я приклеила по бокам шеи, проверив положение будущей формы туловища и выровняв плоскостность доски.
Кусочки ольхи были выше шеи, что позволяло строгать переднюю и заднюю части тела на уровне шеи.
Затем я использовал схему, которую распечатал в реальном размере (из 3D-модели), чтобы описать форму тела перед грубым разрезанием его ручной пилой (лезвие моей лобзика было слишком узким для этого разреза).
Шаг 9: Обведите корпус и полости

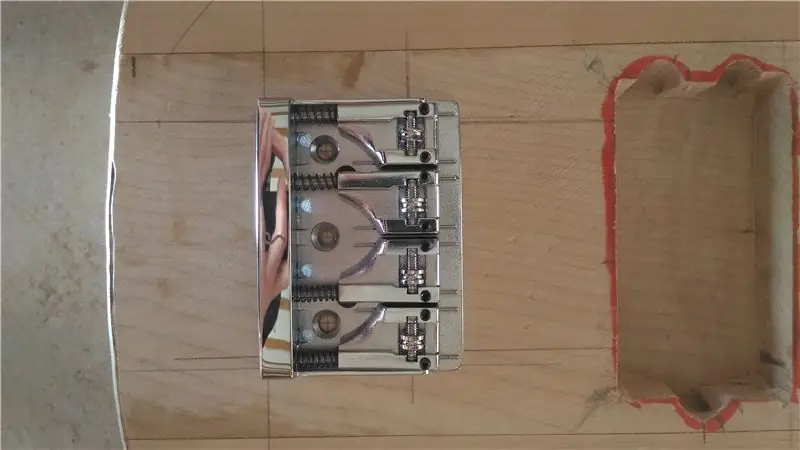

Боковые стороны корпуса обработал фрезером. У меня нет сверла с подшипником наверху, поэтому я использовал красный маркер, чтобы легко увидеть, где мне нужно удалить материал с помощью классического сверла.
Я использовал тот же метод для просверливания резонатора звукоснимателя и электронного резонатора.
Я использовал остатки ольхи, чтобы защитить полость.
Шаг 10: Завершите корпус и переднюю бабку
Вырезав тело до почти окончательной формы, я сделал соединение шеи. Подобно тому, что я сделал с соединением передней бабки, я следил за формой шеи, чтобы создать соединение без угла и приятно играть. Затем я использовал рашпиль, чтобы округлить стороны тела, прежде чем гладить его.
Я поместил свою электронику в резонатор и просверлил отверстия. Мне также пришлось отрегулировать глубину полости и удалить немного больше материала, оставив только место для прикручивания защитной пластины.
Я решил поставить свою подпись на передней бабке. Я начал с того, что нарисовал его нужного размера, а затем вырезал его на несколько миллиметров глубиной с помощью Dremel. Я отшлифовал венге, чтобы покрыть его темной пылью, а затем использовал клей CA, чтобы удержать его на месте. Наконец, я все шлифую, чтобы получить результат, который вы видите на последней картинке.
Примечание:
В конце концов я решил удалить облицовку передней бабки перед этим шагом. Я этого не фотографировал.
Шаг 11: Детали
Вот еще несколько маленьких шагов в произвольном порядке:
- просверлите отверстия для пластины электронного резонатора
- просверлить отверстия для замков ремешка
- подключить электронику (сначала на картонке вырезать по размеру полости, так проще)
- просверлите отверстие для троса приемника, чтобы перейти к электронному
- просверлите отверстия для моста, тщательно установив его
- просверлите отверстие между электронным резонатором и нижней частью моста для массового кабеля
- заклейте всю электронную полость и защитную пластину алюминиевой лентой (электромагнитный экран)
- подписать нижнюю часть полости звукоснимателя
- добавьте маркеры ладов на стороне грифа тем же способом, что и для подписи на грифе с кленовой пылью
- сделать деревянные ручки для электронных переключателей
- сделать костяной орех (я поправил его позже)
Шаг 12: песок, масло и воск
Выровняла лады, отшлифуя их прямой металлической балкой с наклеенной на нее наждачной бумагой. Я использовал маркер, чтобы покрасить лады, чтобы увидеть, какие из них отшлифованы, а какие нет. Когда каждый лад отшлифован, верх на них немного плоский, я снова покрасил лады и закруглил стороны небольшим треугольным напильником, и я увидел только тонкую цветную линию наверху. Я также отшлифовал два конца каждого лада заподлицо с грифом и обработал их более тонкой наждачной бумагой.
Я начал чистовую часть с шлифовки всего от P50 до P200. Затем я нанес 4 слоя текового масла - 2 слоя через 6 часов, подождать 24 часа, отшлифовать все и повторить процесс - только на ольхе и клене, венге выглядит темнее с маслом и ему все равно не нужно. Масло Teck - это не отделка для гитары, а, скорее, дешевое масло для дерева на открытом воздухе, но мне нравится, как оно желтеет и эффективно.

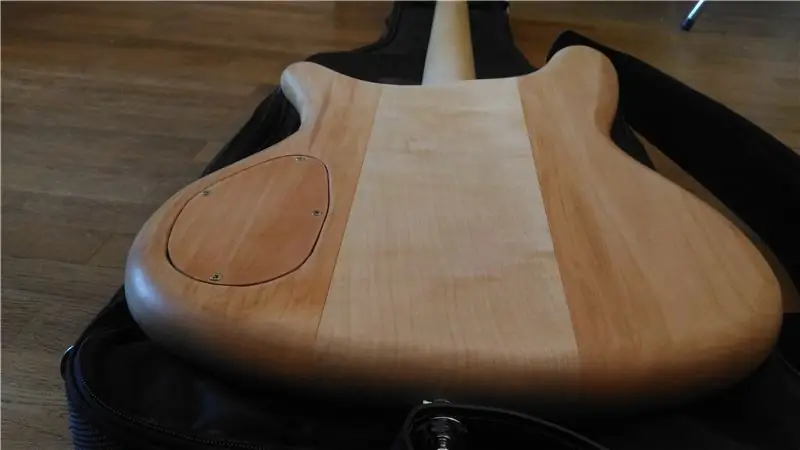

После высыхания масла я шлифую весь инструмент от P50 до P500, чтобы получить действительно гладкий финальный штрих. Затем я нанес бесцветный воск на весь инструмент, кроме грифа (по тем же причинам, что и для масла). Ставлю регулярно, например, при каждой смене струн.
Шаг 13: Установите и отрегулируйте
В конце концов, я устанавливаю каждую деталь оборудования на бас и жду пару дней, пока древесина не адаптируется к давлению струн.
Затем идут настройки, вот шаги, которые я выполнил:
- Для каждой струны нажимайте на 3-м ладу, между струной и верхней частью 2-го лада должен быть очень маленький промежуток. Если нет, сдвиньте струну и используйте небольшой закругленный напильник, чтобы сделать прорезь в гайке глубже, и повторяйте столько раз, сколько необходимо.
- Используйте правую руку / локоть (правши), чтобы протолкнуть струны на последние лады, затем на середине грифа струны должны находиться на расстоянии кредитной карты от ладов. Если нет, вам нужно затянуть анкерный стержень, используйте шестигранный ключ и немного поверните по часовой стрелке. Дайте дереву время адаптироваться в течение дня и повторяйте процесс столько, сколько необходимо.
- Настройте свой бас идеально и сыграйте каждый лад на каждой струне. Если вы слышите гудение, вам следует немного приподнять струну на бридже (обычно с помощью небольшого шестигранного ключа), настроить и снова проверить. Отрегулируйте высоту каждой струны по своему усмотрению.
- Отрегулируйте гармонику струны, играя на 12-м ладу с помощью тюнера, если нота выше, увеличьте длину струны с помощью винта на задней стороне моста, если нота ниже, уменьшите ее. После этого вам может потребоваться повторить шаг 3.
Примечание: я не мастер, так как для каждой части этой сборки я использовал методы настройки, которые я собрал в Интернете после изучения многих из них, вероятно, есть методы получше, но вот те, которые я использовал в это время
