когда мы видим низкополигональные модели на сайтах 3D-печати. хотите напечатать на 3D-принтере, но здесь мы увидим, как получить эти файлы stl и сделать их для формата лазерной резки. для этой цели нам необходимы два программного обеспечения: Meshmixer и Inkscape. Отличная новость в том, что они имеют открытый исходный код. Загрузите Meshmixer отсюда meshmixer и inkscape

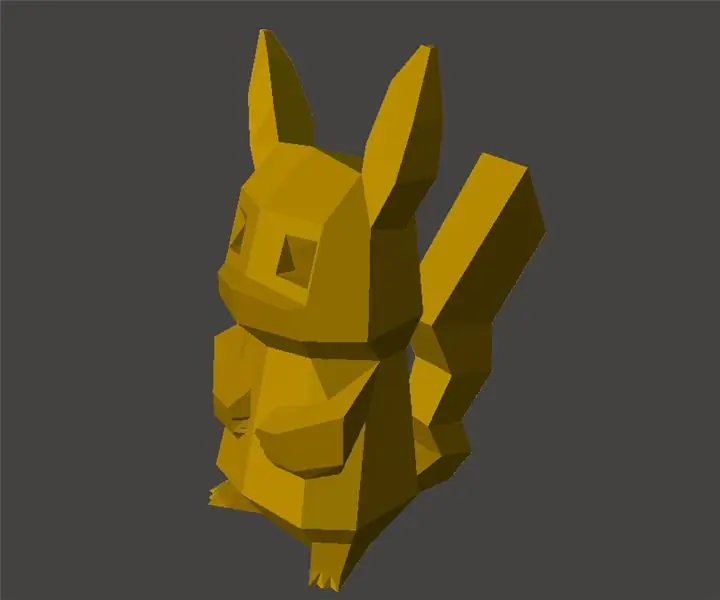

Шаг 1. Загрузите модель из Thingiverse
Скачать модель по ссылке thingiverse thingiverse
Шаг 2: Рабочий процесс Meshmixer

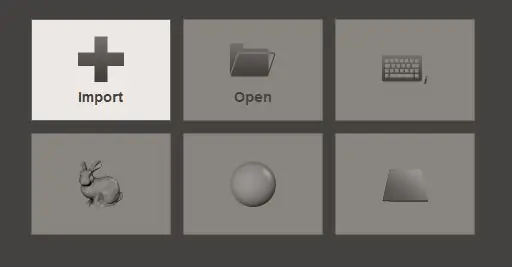

1. импортировать модель.

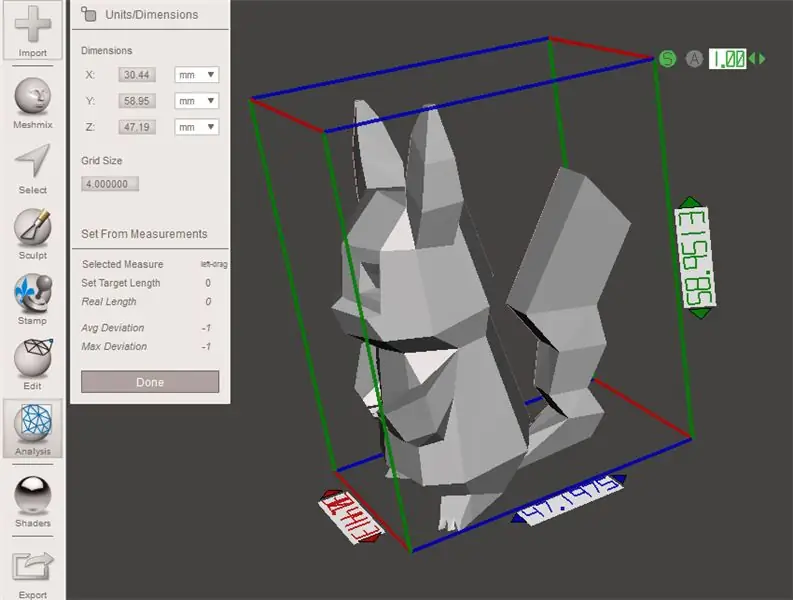

2. задайте размер модели, перейдя к анализу / единицам и измерениям.
только для проверки не меняйте размеры на дюйм экспорт svg на дюйм не работает в meshmixer

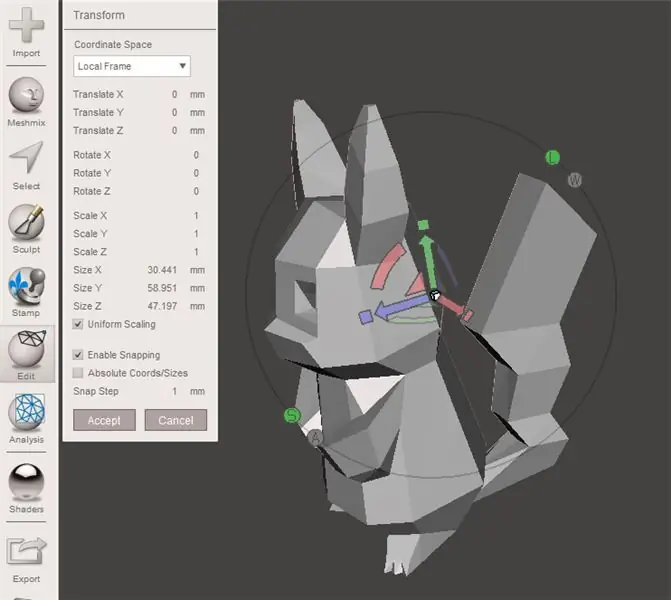

3. перейдите к редактированию / преобразованию, отметьте равномерное масштабирование, измените любое измерение по своему желанию.
Шаг 3:

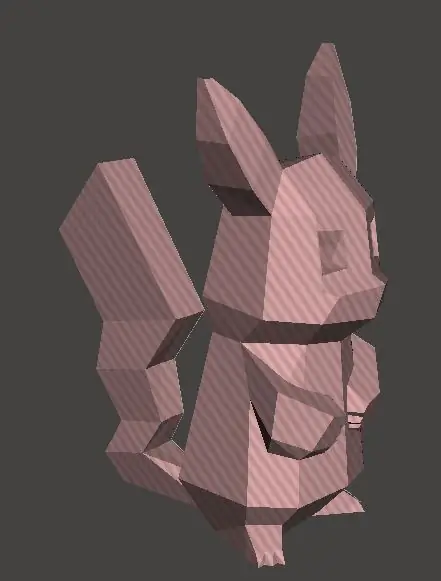

иногда модель выглядит перевернутой с красными полосами

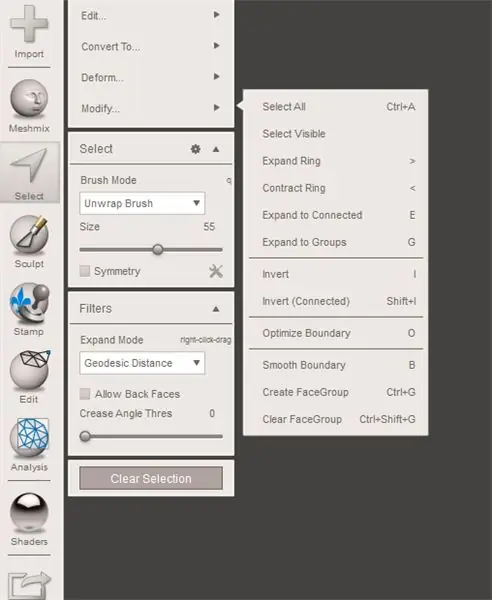

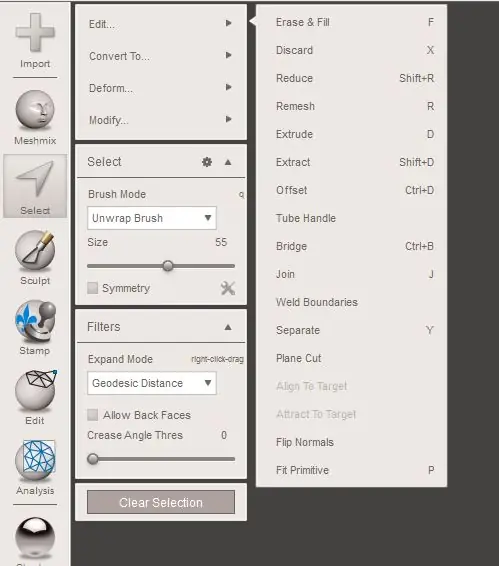

Шаг 4: Нажмите «Выбрать» и нажмите Ctrl + A, чтобы выделить все, и снова перейдите к «Выбрать» Нажмите Ctrl + A Изменить / отразить нормали
наша модель выглядит хорошо.
другой способ сделать это с помощью выделения краски

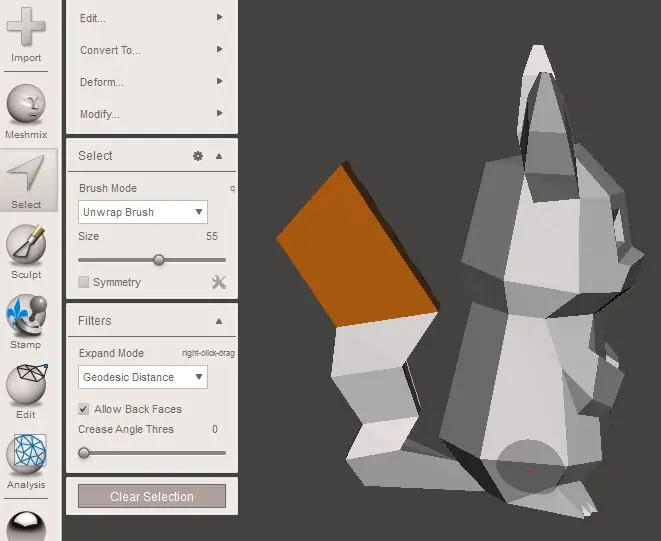

1. выберите значок / отметьте «Разрешить задние грани» и нарисуйте объект, затем нажмите «e» на клавиатуре.
2. и перейдите во всплывающее окно редактирования / зеркального отображения нормалей.
Шаг 5: Создайте группы лиц
Группы лиц - это основная концепция Meshmixer. Инструмент «Создать группы лиц» позволяет вам попытаться автоматически назначить полезные группы лиц неструктурированной сетке. эти шаги важны. мы можем создать группу лиц двумя способами.

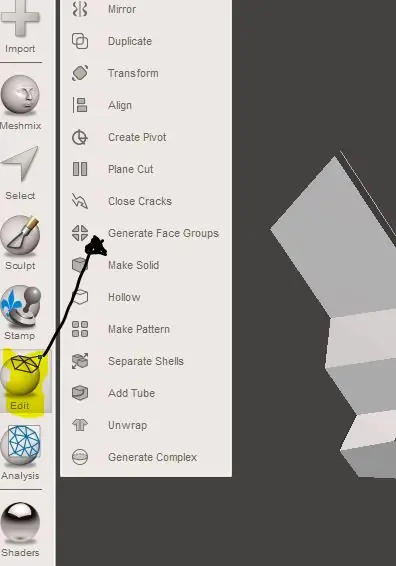

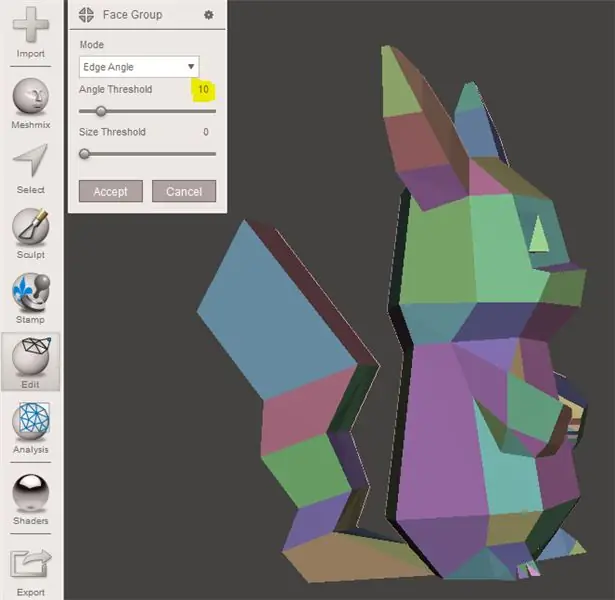

путем ручного выбора с помощью команды выбора краски и с помощью команды «Редактировать / Создать группы граней» измените значение угла кромки. и принять
если группа лиц не окрашена, нажмите и удерживайте пробел и щелкните цветные значки
Шаг 6: экспорт в файл SVG
1. выберите группу лиц, которая экспортируется для файлов svg, используя выделение краски.
2. отделите выбранную группу лиц с помощью выбора / редактирования / разделения или нажмите «y» на клавиатуре.
3. обозреватель объектов появится, если не ПЕРЕЙДИТЕ, чтобы просмотреть / показать обозреватель объектов.
4. в браузере объектов скройте другой объект, щелкнув значок глаза
5. перейти к редактированию / распаковке, выбрать неискаженный элемент как «по группе», тип развертки как «Жесткий», тип упаковки как оптимальный.
6. каждая группа лиц не искажена и отображается отдельно в обозревателе объектов
мы можем преобразовать каждый объект в svg, но объединение этих объектов в группу может помочь при лазерной резке в виде одного файла
это делается путем комбинирования. выберите все неискаженные объекты в обозревателе объектов, нажав shift + левую кнопку мыши
и объединить во всплывающем окне сделано
9. Перейдите в Файл / экспорт svg, выберите "inkscape svg" / и снимите галочку с внутренних краев / exoprt, укажите имя файла / сохраните
и мы закончили
10. проделайте все шаги для каждой группы лиц с другим скрытым объектом.
вот как мы сделали
Шаг 7: рабочий процесс Inkscape

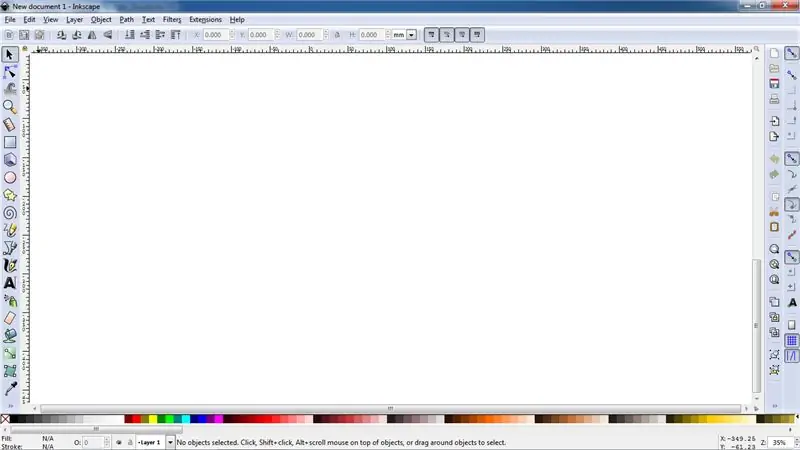

1. открыть Inkscape
2. Зайдите в свойства файла / документа и назначьте размер станины вашего лазерного станка.

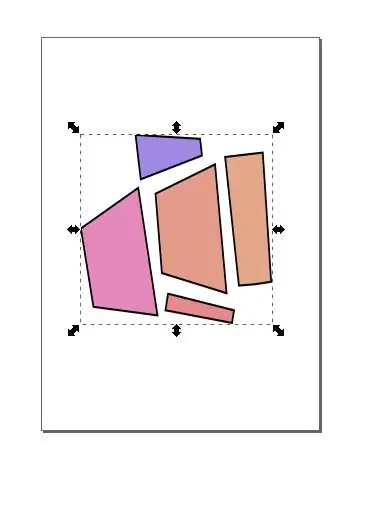

3. Зайдите в File / import и откройте предыдущий экспортированный файл svg meshmixer.
как мы знаем meshmixer по умолчанию метрические размеры в миллиметрах

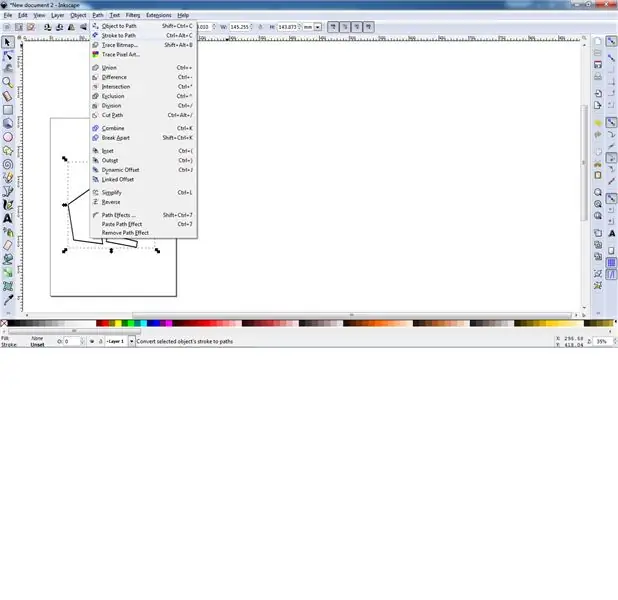

Шаг 8: преобразовать в вектор

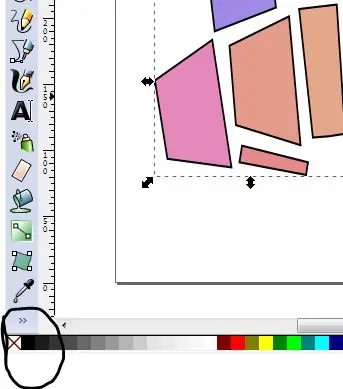

щелкните в нижнем левом углу с крестиком. это сотрет цвет заполнения и превратится в черный вектор
Шаг 9: преобразование в вектор Clour
КРАСНЫЕ линии для обозначения резки
СИНИЕ линии для обозначения векторной гравировки
ЧЕРНЫЙ для обозначения растровой гравировки.

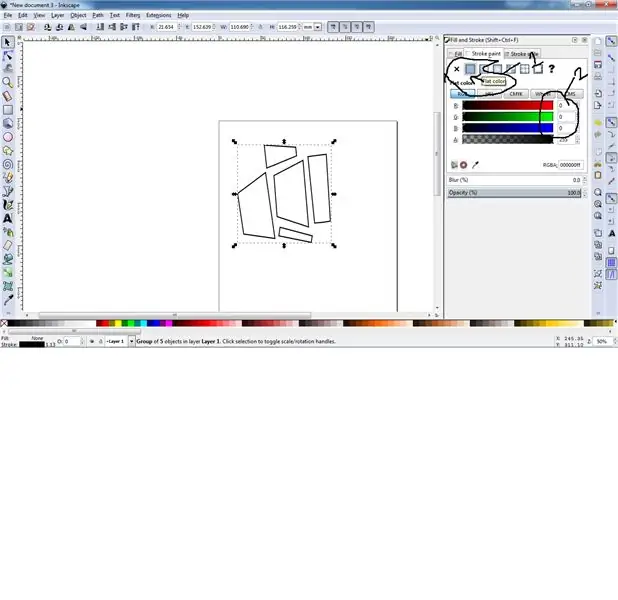

перейдите к объекту / заливке и обводите и обводите значок краски
если мы хотели красную линию, то поместите значение R = 255, G = 0, B = 0B
закрой окно
Шаг 10: стиль обводки и сохранение в формате PDF

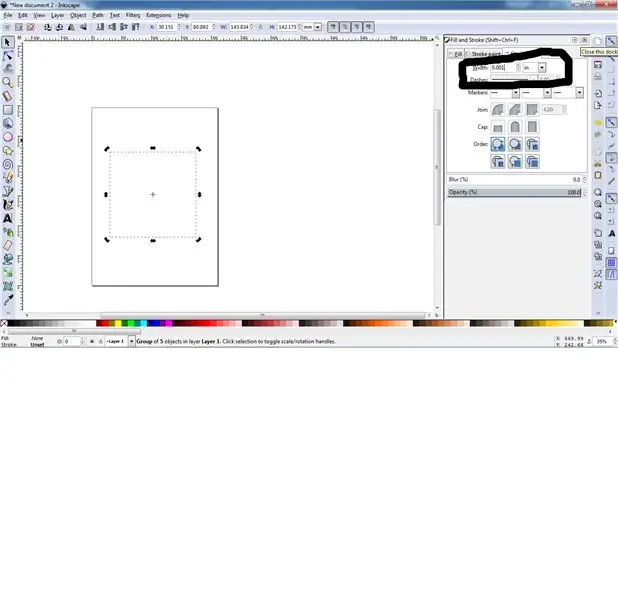

Стиль штриха дает ширину штриха для конкретной машины. установите значение 0,001 дюйма, после этого мы не сможем увидеть векторные линии, потому что они очень тонкие. не волнуйтесь.. мы видим векторные линии при сохранении в формате pdf
Если ваш компьютер не поддерживает PDF, мы можем сохранить файл в другом формате.
Надеюсь, это вам поможет! ☺️
