Привет ребята, Многие люди используют эти китайские шпиндели для самодельных фрезерных станков и ЧПУ:
-0,8 кВт (пример Ebay)
-1,5 кВт (пример Ebay)
-2,2 кВт (пример Ebay)
Эта инструкция была сделана при ремонте китайского шпинделя мощностью 0,8кВт, проблема заключалась в поджаренном разъеме одной из фаз.
Как это было обнаружено:
-Шпиндель начал терять мощность
-Пахнут жареной электроникой / пластиком
-Искры на разъеме мотора
Необходимые инструменты:
-Мультиметр (пример Ebay)
-Умбрак инструменты (пример Ebay)
-Паяльник (пример Ebay)
-Стальной файл (пример Ebay)
Необходимый материал:
-Паяльная проволока (пример с Ebay)
-3-контактный разъем розетка (пример Ebay)
-3-контактный штекерный разъем (пример Ebay)
Шаг 1. Снимите колпачок шпинделя
Для снятия крышки шпинделя необходимо:
-Выключите VFD, убедитесь, что шпиндель полностью отключен от электричества
-Отсоедините жгут электропроводки от шпинделя.
-Отверните 4 винта в верхней части шпинделя.
-Снимите крышку аккуратно, помните, что кабели все еще подключены к ней. Вы же не хотите оторвать кабель от катушек шпинделя.
Шаг 2: Снимите соединитель с крышки шпинделя
Для снятия разъема со шпинделя колпачок необходимо:
-Удерживайте разъем снаружи
-Выкручиваем гайку изнутри
-Отрежьте электрические кабели рядом с разъемом.
Шаг 3: Подготовьте колпачок шпинделя для нового разъема
В моем случае я использовал старый гнездовой разъем ATC IEC C14 (например, этот), так как мне пришлось ремонтировать шпиндель в тот же день, когда он сломался. Я рекомендую вам выбирать разъем на основе максимального тока и напряжения, допускаемого разъемом, и места, доступного для его установки на крышке шпинделя.
Проверьте ток на каждом проводе (3 фазы переменного тока) для вашего шпинделя:
www.rapidtables.com/calc/electric/kW_to_Amp_Calculator.html
Как установить разъем на колпачок шпинделя:
-Закрепите колпачок шпинделя в тисках или другим возможным способом
-Выберите положение разъема в зависимости от доступного пространства, примите во внимание силовые кабели, разъемы водяного охлаждения, расстояние от крышки до катушек шпинделя.
-Маркируйте колпачок шпинделя с целевым отверстием для соединителя.
-Откройте отверстие с той же геометрией, что и ваш разъем, как можно плотнее, с помощью стального напильника.
Шаг 4: прикрепите соединитель к крышке шпинделя
*** Если ваш разъем затянут гайкой, вы можете пропустить этот шаг.
Чтобы избежать попадания частиц или жидкости внутрь шпинделя, лучше применить изоляцию.
Как заизолировать и отремонтировать разъем:

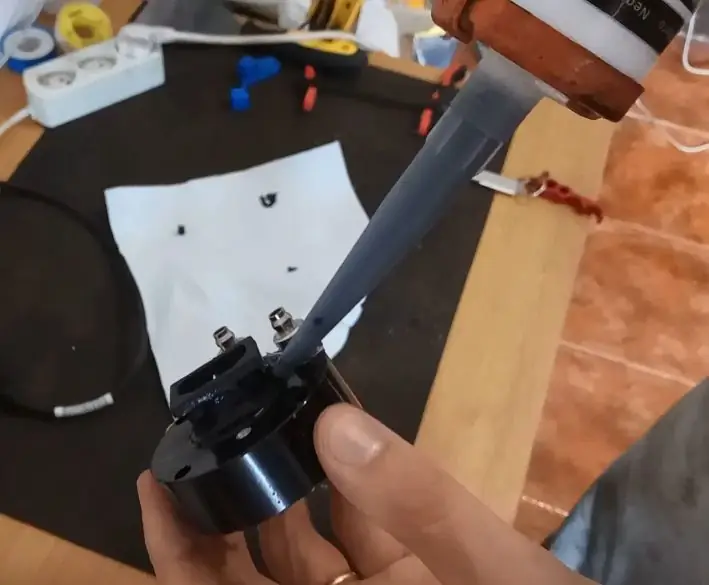

- Нанесите немного высокотемпературного силикона (или другого фиксирующего клея, например, эпоксидного) на разъем и аккуратно распределите его пальцем.
-Нанесите на нижнюю часть Loctite, чтобы закрепить соединитель на крышке шпинделя.
Шаг 5: Припаивание разъема к катушкам шпинделя
Как припаять разъем:
- Зачистите 3 провода катушек шпинделя, которые будут подключаться к новому разъему.
-Отрежьте 1 термоусадочную гильзу на каждый провод, размер должен быть подобран, чтобы у вас было место для пайки проводов, не нагревая гильзу (иначе вы не сможете поставить гильзу в нужное место после пайки)
-Вставляем провода на разъем для подготовки пайки
-Используйте паяльник, чтобы нагреть паяльный провод, чтобы припаять провод к разъему
Шаг 6: Закройте шпиндель крышкой шпинделя
После того, как все соединения будут правильно спаяны, пора снова вставить колпачок в шпиндель.
Как это сделать:
-Если у вас шпиндель с водяным охлаждением, лучше нанести немного силикона между шпинделем и крышкой вокруг отверстия водяного контура. Будьте осторожны, чтобы не заблокировать водяной контур силиконом!
-Вставьте колпачок аккуратно на шпиндель, убедитесь, что отверстия для водяного охлаждения совмещены
-Нажмите на винты.
-С помощью небольшой проволоки попробуйте удалить излишки силикона изнутри водяного контура.
-Проверьте, не заблокирована ли система водяного охлаждения воздухом или водой, проходящей через нее.
Шаг 7: припаяйте новый разъем для кабеля от частотно-регулируемого привода
Я просто использовал разъем от старого шнура, лучше всего будет использовать соответствующий новый разъем.
Как припаять разъем:
-Закрепите провода от VFD и разъема шпинделя.
-Отрежьте 1 термоусадочную гильзу на каждый провод, размер должен быть подобран, чтобы у вас было место для пайки проводов, не нагревая гильзу (иначе вы не сможете поставить гильзу в нужное место после пайки)
-Присоединяйтесь к корреспондентскому проводу вместе
-Используйте паяльник, чтобы нагреть паяльный провод, чтобы припаять провод к разъему
Шаг 8: проверьте шпиндель
Перед тем, как начать пользоваться шпинделем, сделайте несколько тестов:
-Проверьте целостность между фазами с помощью мультиметра
-Проверьте сопротивление каждой фазы, чтобы оценить, похожи ли они.
-Штырь заземления должен быть подключен к крышке шпинделя и корпусу, чтобы избежать электрического сопротивления.
Если все в порядке, пора включить VFD и помолиться за лучшее
