Это должна быть одна из самых простых схем беспроводной передачи энергии из когда-либо созданных. Он собирает радиочастоту через блинную катушку тюнера. Сигнал улавливается двухполупериодным радиочастотным выпрямителем с индукционной катушкой. Он также работает как радио, однако усиление радиочастотного тюнера для светодиодного освещения довольно астрономическое…! Ссылки есть на моем канале на YouTube.
Схема приемника состоит из блинной обмотки, и индукционная катушка принимает мощность, передаваемую на расстояние около 5 см, после чего она начинает мерцать. Я уверен, что это простейшее нововведение в области беспроводного питания со значительным усилением может изменить способ использования энергии в драйверах с низким энергопотреблением, работающих почти везде, где только можно вообразить. Подводя итог, можно подытожить комбинацию доработанной блинной катушки со связанной индукционной цепью, что может привести к многочисленным конструктивным комбинациям, которые сделают беспроводную передачу энергии TESLA большой реальностью в ближайшие дни. Люблю вас всех … до следующего раза.
Для создания двухполупериодного РЧ выпрямителя / беспроводного приемника / индукционной катушки вам понадобятся два светодиодных фонаря, один изолированный медный провод длиной около 10 м и эмалированный медный провод около 30 мс. Светодиодные фонари идут в комплекте с зажигалками, которые продаются на рынке.
Шаг 1: подготовка катушки для блинов

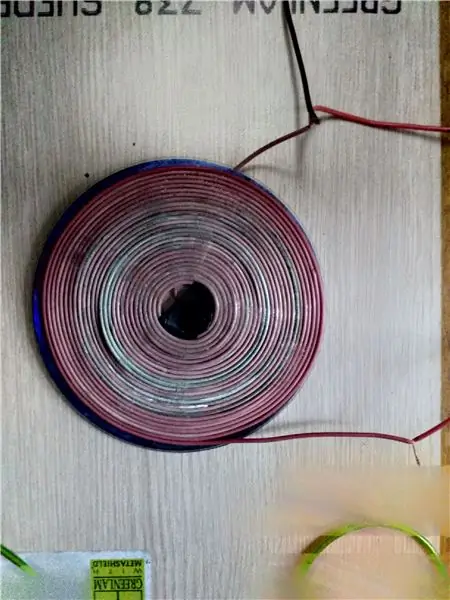

Возьмите компакт-диск. Намотать изолированный медный провод на плоскую поверхность компакт-диска может быть непросто, но вам придется использовать черную ленту и немного клея. Обязательно оставьте несколько лишних проводов на обоих концах. После завершения намотки сборка должна соответствовать изображенному на рисунке.
Шаг 2: Подготовка полноволнового ВЧ выпрямителя и приемной катушки

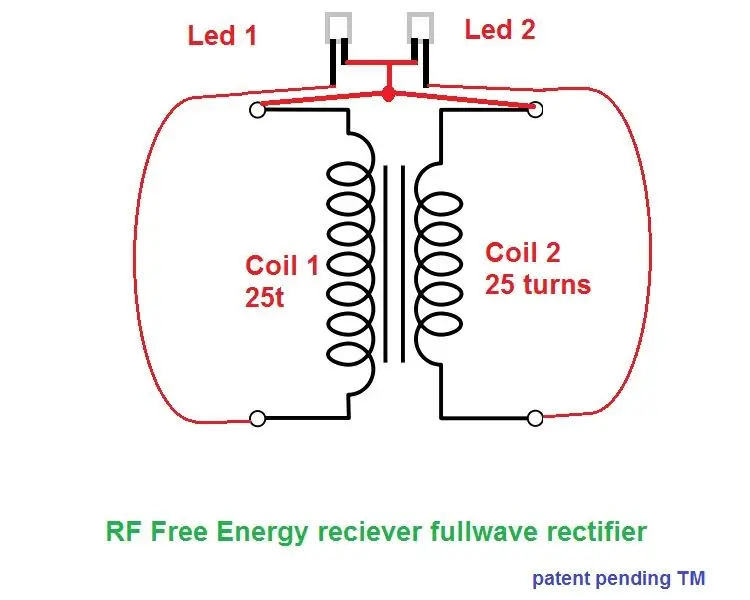

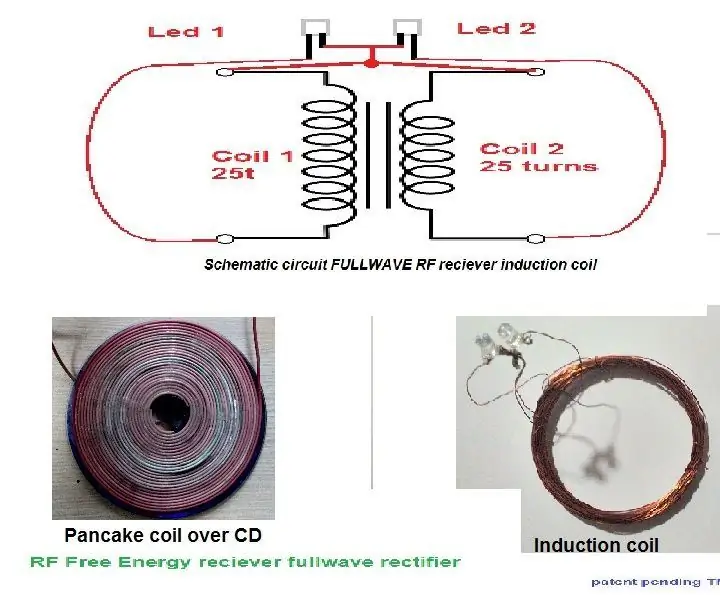

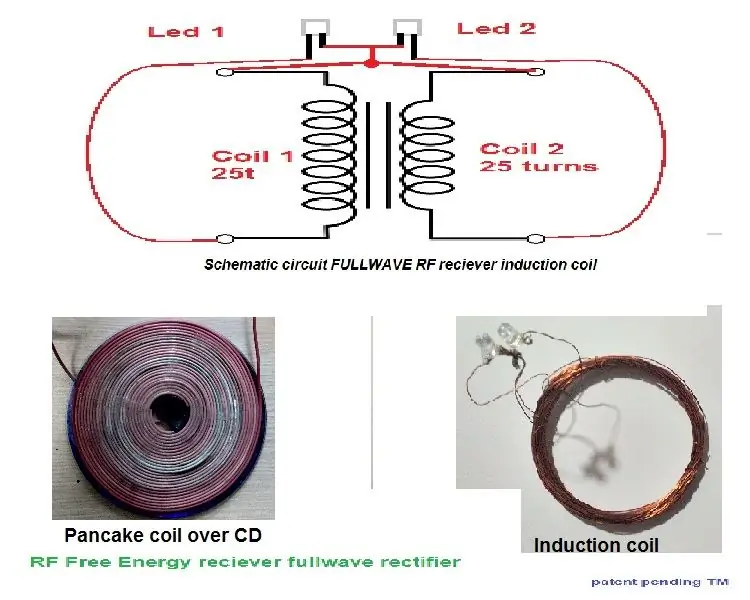

Для этого понадобится медный эмалированный провод. Сделайте катушку диаметром около 10 см и 25 витков, оставив немного провода, и сделайте еще одну катушку, первый конец которой припаян к концевому проводу катушки 1, а также намотайте 25 витков. Здесь возникает сложный момент. Как только это будет завершено, припаяйте 2 коротких конца светодиода и подключите его к среднему концу, где соединяются оба конца медной катушки. Для двух других концов подключите первый конец катушки 1 светодиода 1, а следующий конец катушки к оставшемуся концу светодиода 2. Теперь ваша индукционная катушка приемника радиочастотной волны готова.
Шаг 3: Сборка ВЧ выпрямителя и индукционной катушки

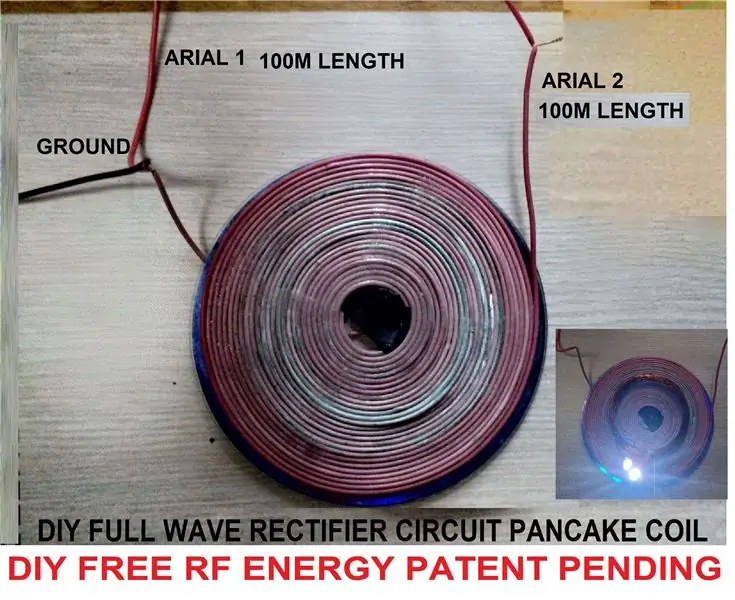

В блинной катушке один из длинных 100м растянутых ариалов. К другому концу блинной катушки подсоедините следующий конец спирали. Это соединение также связано с землей. Сборка ВЧ-тюнера завершена.
Шаг 4: посмотрите, как сейчас работает сборка

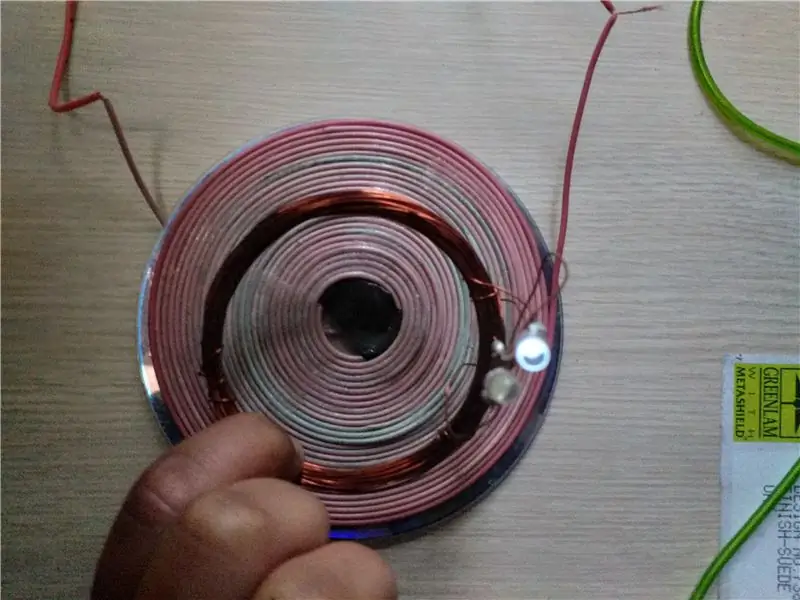

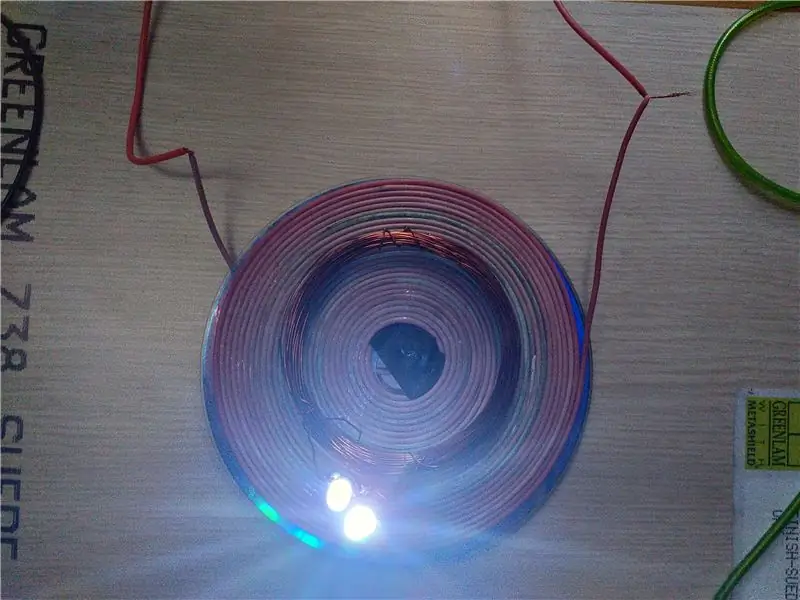

Теперь ваша схема тюнера для блинов завершена, а также индукционная цепь. Положите блин тюнера на ровную поверхность над столом. Поместите схему выпрямителя и беспроводной приемник над катушкой для блинов и готово. Ваша система работает, посмотрите, как загорятся светодиодные фонари. Прелесть этого заключается в том, что он использует полную волну РЧ мощности средней частоты. В Катманду частота МВт составляет 790 кГц, надеюсь, у вас также есть такая же частота в вашем районе..! Ваше здоровье.
Шаг 5: полноволновой выпрямитель и беспроводное видео
Скоро буду загружать иллюстративное видео. Другие мои видеоролики о полуволновом выпрямителе и плейлисте беспроводной индукционной цепи на YouTube прикреплены по ссылке.
