Мы - группа в Университете Флориды под названием GRiP, и мы делаем протезы для детей с разницей в верхних конечностях, и это был один из наших проектов на Hand Camp 2017, где мы позволяем детям играть с некоторыми из протезов, которые мы делаем! Мы надеемся, что всем понравится то, что мы здесь создали!
Шаг 1. Выполните измерения
Измерения важны для обеспечения правильной посадки протеза и максимальной функциональности для пользователя. Вам нужно измерить длину предплечья человека (для манжеты). Это может быть сложно с линейкой, подумайте об использовании отрезка веревки для измерения изогнутой / круглой поверхности и измерьте полученную длину веревки с помощью линейки. Важные измерения, которые необходимо выполнить, включают окружность предплечья и общую длину. Запишите их, поскольку они будут использоваться на следующем шаге, чтобы помочь изменить существующий STL.
Шаг 2: отредактируйте файл деталей

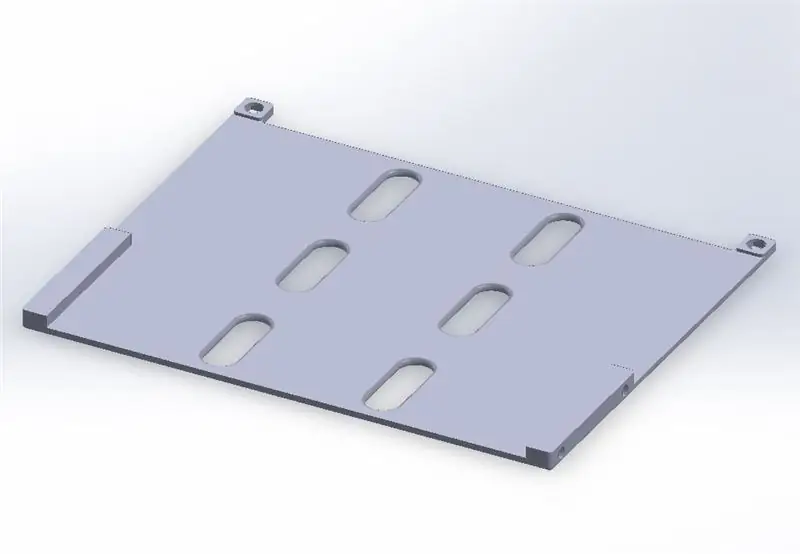

Теперь, когда вы выполнили измерения, мы будем использовать их для изменения существующих деталей в SolidWorks, чтобы можно было максимизировать функциональность протеза. Не все части нужно будет редактировать, в основном, при необходимости, только бицепс и / или манжету предплечья; однако все необходимо будет распечатать. Загрузите и откройте файл детали и файл 3D-принтера: _. SLDPRT, _. STL. Эта деталь плоская и будет напечатана на 3D-принтере, и на следующем этапе вы будете термоформовать ее, чтобы придать ей форму и удобную индивидуальную подгонку манжеты. Откройте файл SLDPRT в SolidWorks (любой год должен работать нормально) и при необходимости измените длину / ширину, чтобы они соответствовали измерениям, выполненным на предыдущем шаге. Помните, что это не обязательно универсальная деталь. Сохраните новый файл как STL и приготовьтесь к печати!
Шаг 3: распечатайте кусочки
Для печати этих деталей можно использовать практически любой 3D-принтер, если вы используете термоформованный PLA. После того, как вы сохранили свой новый пользовательский файл STL на USB, перенесите его на 3D-принтер и распечатайте! Настройки могут быть разными, но мы использовали следующие: стоты, опоры, высота слоя: 0,20 мм, заполнение: 20%, количество оболочек: 2, температура экструдера: 215C. Термоформовать нужно будет только манжеты бицепса / предплечья, все остальное будет использоваться как есть, поэтому, если у вас недостаточно PLA, сохраните его только для важных деталей, а остальное можно распечатать из ABS или любой другой нити у вас есть. Распечатайте и ждите, пока ваши детали будут готовы!
Шаг 4: термоформование
После того, как ваши детали будут напечатаны, очистите и отложите все, что не нужно термоформовать. Здесь вам действительно понадобится только манжета на бицепс / предплечье. С помощью теплового пистолета или горячей воды придайте манжете желаемую форму. При необходимости термоформуйте изделие с помощью теплового пистолета или воды. Будьте осторожны, чтобы не обжечься! Детали можно повторно термоформовать несколько раз, чтобы получить желаемую форму. Также может быть полезно, чтобы пользователь был там, чтобы действительно соответствовать кривизне его руки. Не затягивайте! Оставьте немного места для клейкой пены с внутренней стороны для большего комфорта и уменьшения трения.
Шаг 5: Сборка
Поместите удочку в таз на манжете. Закройте стержень Z-образным элементом и закрепите его винтами. Если стержень закреплен неплотно, просверлите винт через нижнюю часть стержня через основание манжеты. На внутреннюю часть манжеты положите прокладку, чтобы не вызывать раздражения кожи. Проденьте липучку через манжету, чтобы прикрепить манжету к руке.
Примечание. Фотография, показанная на этом этапе, не включает винты, шайбы или манжету для бицепса.
Шаг 6. Играйте в понг
Повеселись!
