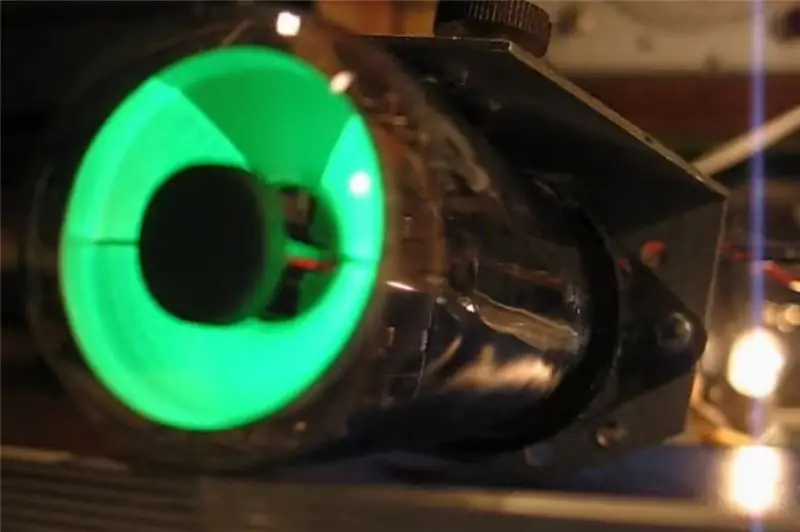

Вакуумные лампы доминировали в электронике на протяжении нескольких десятилетий, и хотя вы можете думать о них как о простых устройствах, аналогичных транзистору или полевому транзистору, существовало много специальных типов. Мы все знакомы с газоразрядными лампами, которые действуют как числовые дисплеи, и есть другие специальные трубки, которые работают как фотоумножители, обнаруживают излучение или даже генерируют микроволны. Но одна из самых своеобразных и отличительных специальных трубок имеет интригующее название: волшебная трубка для глаз. Если смотреть сверху, вы видите визуальную индикацию, которая вращается вокруг центральной точки: внешнее кольцо светится, а внутреннее темное, как радужная оболочка и зрачок.
Автор [Quark48] - CC BY-SA 2.0
Эти лампы восходят к RCA 6E5 1935 года. В то время испытательное оборудование, в котором использовались иглы, было дорогим в производстве, поэтому всегда возникала потребность заменить их чем-то более дешевым. Они были чем-то вроде чахлой электронно-лучевой трубки. На самом деле изобретатель Аллен Дюмон был хорошо известен своими инновациями в области телевидения. На аноде было покрытие, которое светилось при попадании электронов - обычно зеленого, но иногда и других цветов. Более поздние трубки будут показывать полосу, идущую вверх и вниз по трубке вместо круга, но вы все еще называете их волшебными глазами.
Индикаторная часть этого виртуального счетчика приняла форму тени. В зависимости от приложенного сигнала тень будет больше или меньше. Многие лампы также содержали триод, который управлял лампой от сигнала.
Есть отличный веб-сайт, полный информации об этих почтенных трубках, и на нем есть примеры того, как эти трубки появляются во многих вещах. Они часто появлялись в сервисном оборудовании, радиоприемниках и магнитофонах. Они даже появились в профессиональном звуковом оборудовании, таком как блок эхо-задержки Binson Echorec.
Перед волшебным глазом
Волшебный глаз фактически заменил еще более старую технологию: неоновые лампочки. Модифицированные неоновые лампы появились в начале 1930-х годов как Tune-A-Lite, производимые компанией Duovac. Подробнее о них можно прочитать в Музее радио. Интересно, что у некоторых из них был выход для отключения звука, который мог отключить динамик радио при отсутствии сигнала, как в современной схеме шумоподавления..
Работа лампочки похожа на термометр в том смысле, что трубка длинная и узкая, а свечение в трубке усиливается по мере увеличения приложенного напряжения.
Увидеть один на мониторе рядом с вами
Нет ничего лучше, чем увидеть одну из этих старых жемчужин своими глазами, но видео ниже даст вам представление о том, как появился глаз 6E5C. Зеленое свечение напоминает вам о научно-фантастическом фильме 1950-х годов или о том, что, по мнению Голливуда, испускает ядерный реактор. Некоторые волшебные глаза, такие как EM80, имели другую форму, посмотрите это видео разборки, чтобы рассмотреть его поближе.
Получить один
Как и большинство старых вещей, они доступны, если вы знаете, где искать. На eBay и Amazon их довольно много по разным ценам. Есть даже несколько наборов для таких вещей, как предусилители, которые используют волшебные глаза в качестве измерителей громкости. Даже если ваш волшебный глаз кажется сгоревшим, вы можете попробовать увеличить напряжение питания, как это делает [M Caldira] в этом видео о восстановлении слабых волшебных глазных трубок.
Если вы не можете найти настоящую трубу, вы можете попробовать сымитировать ее с постоянным зрением, используя светодиоды и мотор.
В прошлом мы видели лишь несколько проектов Magic Eye. Есть анализатор спектра. Также был демонтирован старинный тестер конденсаторов.
