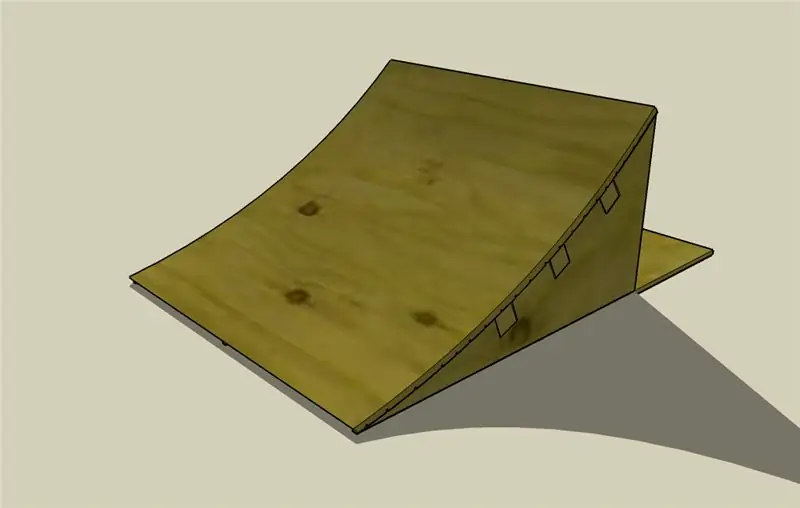

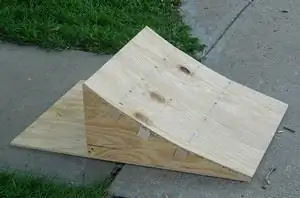

Это простой проект, который развился из обещания моему сыну Максу. Ранее этой весной я обнаружил, что он вытаскивает из гаража фанеру и кирпичи. Я спросил его, что он делает, и он сказал: `` Строит велосипедную рампу '', я сказал ему не делать этого, и мы построим ее правильно. идеи для размера. Затем мы набросали некоторые строительные идеи и придумали план. Мы пошли в местный магазин товаров для дома и взяли лист фанеры 3/8 дюйма, 2X4X10 и коробку с 2-дюймовыми винтами. Поскольку у нас нет грузовика, а пандус должен был быть шириной 2 фута, мы попросили их разрезать фанерный лист вдоль. Это дало нам два листа фанеры 2x8 футов. Этого более чем достаточно, чтобы сделать два ската с оставшимися объедками. Кроме того, я разрезал 2х4 пополам (для опорных поперечных балок) на своей настольной пиле. Вы можете сделать то же самое или использовать 2X4. Наши расходные материалы стоили около 17 долларов (неплохая сделка, а?). На завершение проекта не должно уходить более 4-5 часов. Я использовал настольную пилу, лобзик и дрель. Вы также можете использовать циркулярную пилу, только не забудьте использовать направляющую и резать прямо. Пожалуйста, наденьте шлем при использовании пандуса. Также помните о своих способностях или способностях вашего ребенка. Этот пандус был разработан для десятилетнего возраста для отдыха. Если вы больше или хотите ударить сильнее, я рекомендую использовать более толстую фанеру для ваших вертикальных опор. Итак, что вам нужно? Фанерный лист 3/8 дюйма 2x4x10 Настольная или циркулярная пила, лобзиковая пила, сверла для направляющих отверстий и винты … Итак, вот результат. Наслаждайтесь. Это работает? Обязательно посмотрите видео.

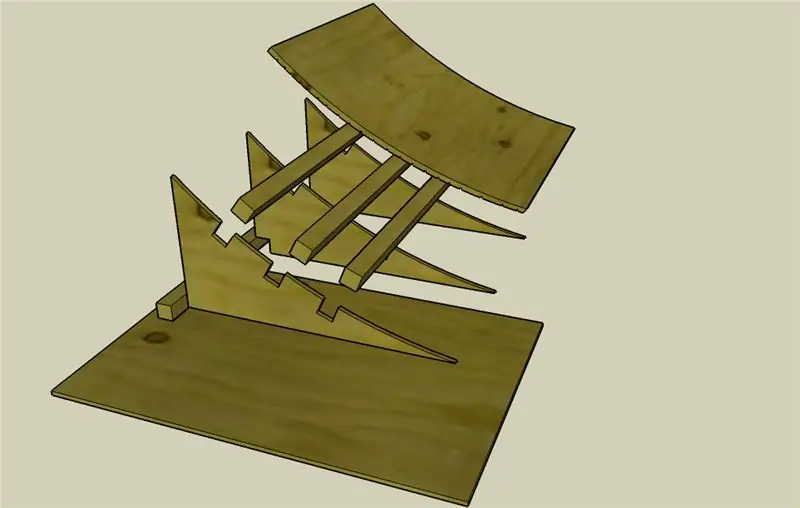

Шаг 1. Опоры поперечной балки
Первое, что нам нужно сделать, это вырезать три одинаковые опоры поперечной балки. Они будут поддерживать настил пандуса и фиксировать вертикальные опоры вместе. Я начал с 2X4X10, которую я разрезал пополам (продольно) на своей настольной пиле. Это дало мне поперечную балку размером примерно 1 1/2 x 1 1/2. Вы можете сделать то же самое или использовать 2х4 полностью. Отрежьте их до длины 24 дюйма. Кроме того, вам понадобится еще одна опорная балка длиной 23 дюйма. Это пойдет по заднему нижнему краю.

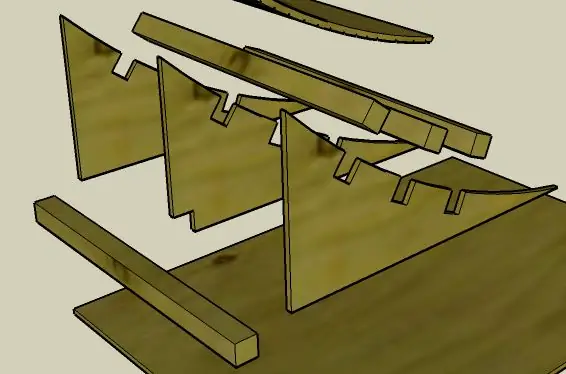

Шаг 2: вертикальные опоры

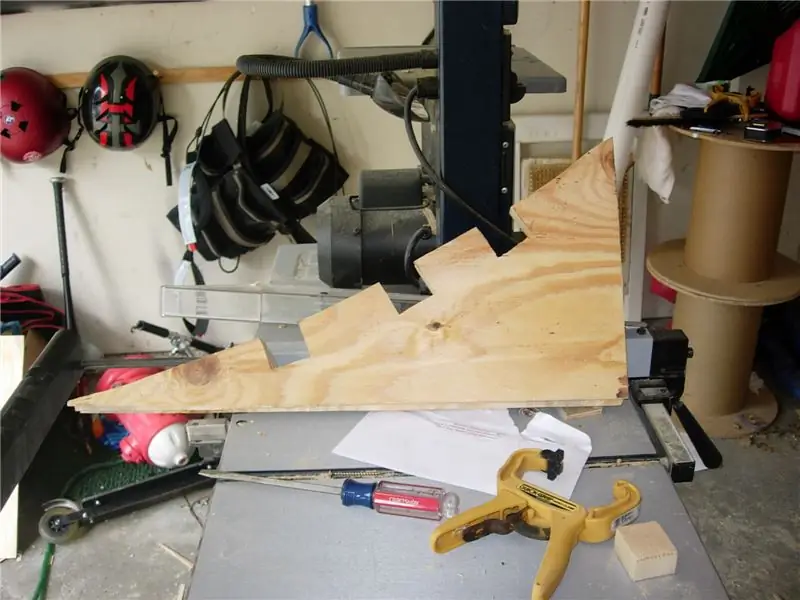

Далее нам нужно вырезать вертикальные опоры. Их три, и они почти идентичны. Начните с разрезания фанеры на прямоугольники размером 24 x 12 дюймов. Возьмите три таких прямоугольника и временно скрепите их вместе. Вы можете использовать шурупы или гвозди, если они соединены вместе и все стороны имеют квадратную форму. Если они не идеально квадратные, с помощью настольной пилы или циркулярной пилы разрежьте их так, чтобы они были квадратными. Теперь нарисуйте кривую с одной стороны. Это будет профиль вашего пандуса. Не стесняйтесь делать его более прямым или более изогнутым, чем у меня. Мы хотели немного подышать, чтобы подышать воздухом. Наша кривая была сделана методом TLAR (That Looks About Right). С помощью лобзика прорежьте кривую от одного конца до другого. Теперь у вас должна получиться хорошая форма для пандуса. Теперь вам нужно вырезать прорези для опор поперечной балки. Найдите три точки на кривой: одну вверху, одну посередине и одну внизу. Нарисуйте контур поперечной балки (2x4 или 1 1/2 X 1 1/2) в этих трех точках. Начните вырезать опорные прорези лобзиком. Сделайте 7 или 8 параллельных надрезов для каждой прорези. Затем с помощью отвертки или стамески выломайте кусочки. Затем используйте лобзик, чтобы очистить дно, чтобы ваш проем был чистым и квадратным. Проверьте каждую прорезь с помощью поперечных балок, чтобы убедиться, что они плотно прилегают и находятся на одном уровне с изгибом. Когда вы удовлетворены посадкой, отделите опоры и выберите одну, чтобы она была средней опорой. Обрежьте нижний угол средней опоры, чтобы позволить нижней опоре поперечной балки пройти через него. См. Схему ниже.
Шаг 3: разрезать колоду
Поскольку мы завершили вертикальные опоры и горизонтальные поперечные балки, сейчас отличное время для начала работы с настилом.

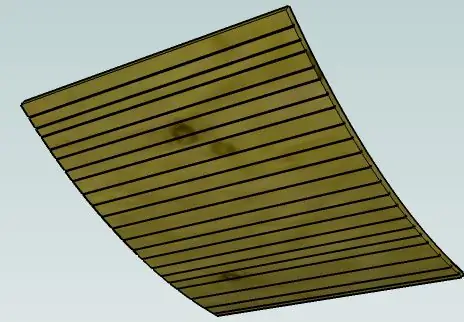

Колода должна быть 24 дюйма в ширину и примерно 26 дюймов в длину. Вырежьте его из фанерного листа с помощью настольной или циркулярной пилы. Следующая проблема, которую необходимо преодолеть, - это изгиб колоды. Честно говоря, я полагал, что фанера толщиной 3/8 дюйма сама по себе легко согнется до изгиба. Я ошибался. Однако, прежде чем я начал, моя жена посоветовала мне надрезать заднюю часть деки, чтобы она могла изгибаться., она была права. Вот как это сделать. Установите настольную пилу или циркулярную пилу на глубину 1/8 дюйма и вырежьте продольные каналы на расстоянии примерно 1 дюйм на задней части деки.

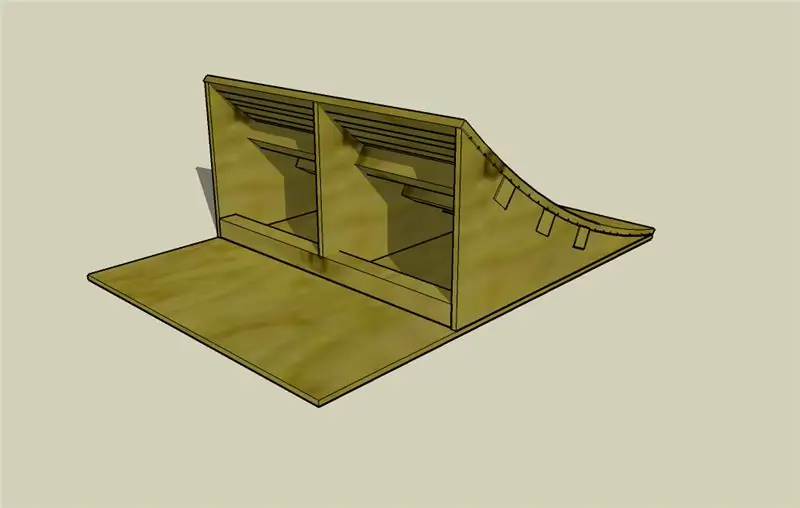

Шаг 4: опорная плита
Так в чем дело с этой удлиненной опорной пластиной?
Простой. Это переносная пандус, и если вы использовали его без этой расширенной базы, то есть большая вероятность, что пандус наклонится, когда вы его использовали. Мало того, что это может быть опасно, вы потеряете инерцию и не сможете улететь в воздух или на расстояние, на которое рассчитываете. Отрежьте опорную пластину до 24 дюймов в ширину и не менее 34 дюймов в длину. Это должно позволить ему выступить как минимум на 10 дюймов за край пандуса. Подробности смотрите на картинке ниже.
Шаг 5: соберите раму
Вы вырезали все части, так что теперь пора начать их собирать.

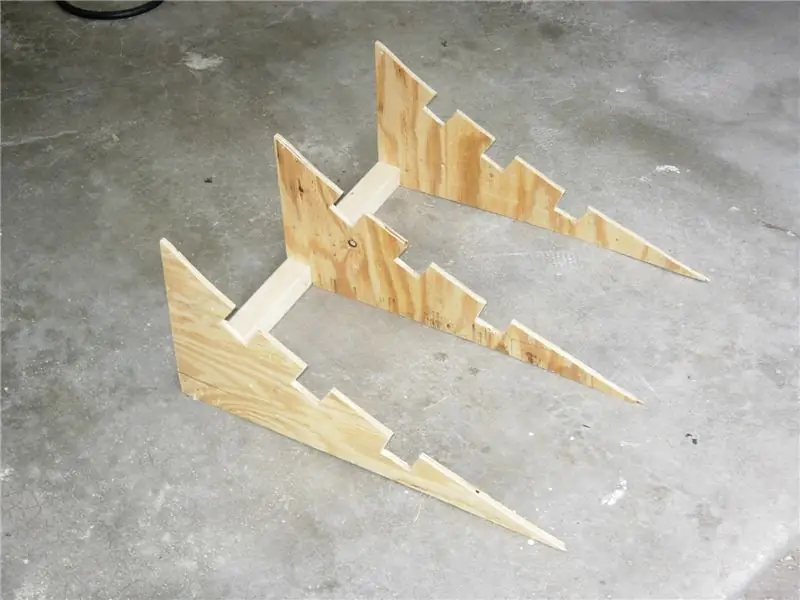

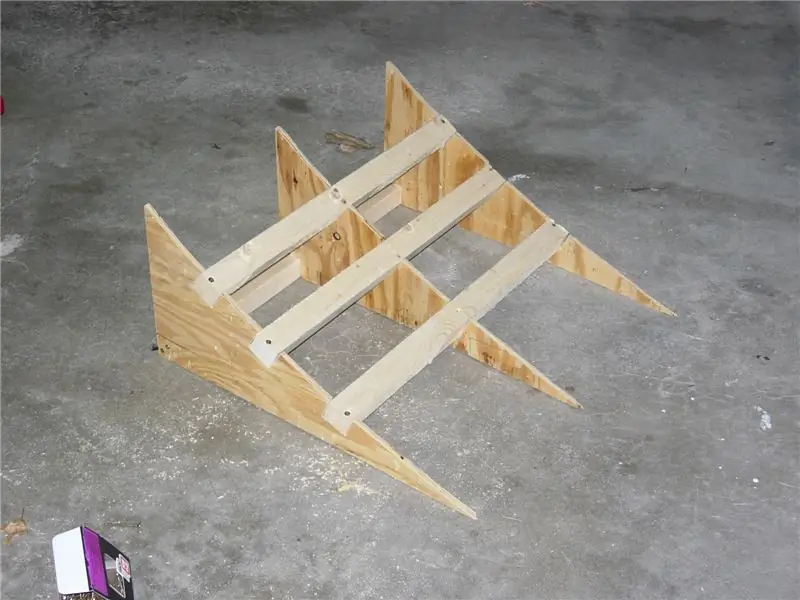

Начните с чистой ровной поверхности. (Или как можно более чистым и ровным.) Начните с ввинчивания одной из внешних вертикальных опор в нижнюю заднюю поперечную балку. Убедитесь, что опоры выровнены под прямым углом. Я использовал как минимум два винта, чтобы поперечная балка не вращалась. Проделайте то же самое с другой вертикальной опорой. Затем прикрепите среднюю вертикальную опору к нижней поперечине. Осторожно просверлите пилотное отверстие от поперечины в вертикальной опоре и забейте винт. Теперь вы можете установить горизонтальные поперечные балки, которые будут поддерживать настил. Подберите поперечину и вставьте ее в прорезь. Просверлите пилотное отверстие от поперечной балки в вертикальной опоре на и вверните в него винт. Повторите это до конца и для двух оставшихся поперечных балок. Когда вы закончите, у вас должен быть довольно прочный каркас для пандуса.
Шаг 6: прикрепите платформу и основание рампы
Почти сделано!
Возьмите рампу и выровняйте ее по раме. На задней стороне колоды должны быть горизонтальные отметки, позволяющие ей сгибаться. Нажмите на нее и просверлите пилотное отверстие в настиле в одной из поперечин, с левой или правой стороны, чтобы вы могли видеть, где находится поперечная балка. Затем закрутите винт, чтобы удерживать ее. Убедитесь, что головки ваших винтов утоплены, чтобы не повредить велосипедные шины. Повторите это с другой стороной колоды. Таким же образом прикрепите настил к другим поперечным балкам. Вы можете провести меловую линию из стороны в сторону, чтобы убедиться, что вы попадаете в поперечную балку, и чтобы ваша винтовая линия выглядела ровной. Теперь таким же образом можно прикрепить настил к вертикальным опорам. Последний шаг! Переверните пандус и совместите опорную плиту с пандусом. Прикрепите к вертикальным опорам и задней поперечине, просверлив направляющие отверстия и закрутив винты. Вот и все.
