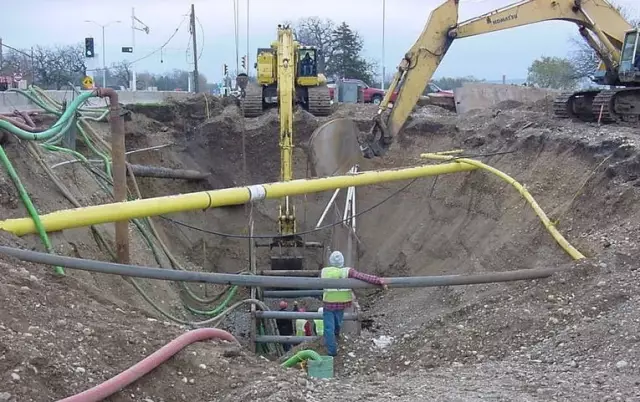

Обзор неисправностей подземных кабелей
Перед тем, как попытаться найти неисправности подземных кабелей на первичном кабеле прямого подключения, необходимо знать, где находится кабель и какой маршрут он занимает. Если неисправность связана с вторичным кабелем, знание точного маршрута еще более критично.
Рисунок 1 - Как работают кабельные локаторы?
Поскольку очень трудно найти неисправность кабеля, не зная, где находится кабель, имеет смысл изучить местоположение и трассировку кабеля, а также провести трассировку кабеля перед началом процесса поиска неисправностей.
Успех в поиске или отслеживании маршрута электрического кабеля и металлических труб зависит от знаний, навыков и, возможно, прежде всего, от опыта. Хотя локализация может быть сложной задачей, она, скорее всего, станет еще более сложной, поскольку все больше и больше подземных установок будет установлено. Также важно понять, как работает оборудование, поскольку оно должно быть хорошо знакомо с используемым точным оборудованием.
Все популярные локаторы / трассировки состоят из двух базовых модулей:
- Передатчик - генератор переменного тока, который подает ток сигнала на проложенном подземном кабеле или трубе.
- Приемник - обнаруживает электромагнитное поле, создаваемое переданным потоком переменного тока. См. Рис. 1 вверху.
Перед началом работы будет полезно получить следующую информацию:
- Какой тип кабеля?
- Кабель такого же типа по всей длине?
- Является ли целевой кабель единственным кабелем в траншее?
- Есть ли краны?
- Кабель работает однофазным или многофазным?
- Является ли кабель экранированным или неэкранированным?
- Подключен ли кабель непосредственно к кабелю?
- Существуют ли металлические трубы или другие подземные сооружения под или над целевым кабелем?
- Подключен ли целевой кабель к другим кабелям или трубам через заземленные нейтралы?
Эта информация поможет выбрать наиболее подходящий локатор и подготовиться к поиску кабеля успешно. См. Рисунок 2 ниже.
Рисунок 2 - Испытание кабеля
Многие передатчики оснащены некоторыми средствами индикации сопротивления цепи, в которой он пытается пропустить ток, и могут указывать на измерение текущего фактического тока.
Выходной ток можно проверить несколькими способами следующим образом:
1. - Измеряя сопротивление цепи с омметром
Когда сопротивление меньше примерно 80 000 Ом, в кабеле, как правило, будет достаточно тока, чтобы обеспечить хорошую работу по трассировке.
Это не гарантирует, что проходящий ток проходит через целевой кабель. На измеренное сопротивление могут влиять другие цепи или трубы, электрически подключенные к целевому кабелю, действующие как параллельные сопротивления. См. Рисунок 3 ниже.
Рисунок 3 - Использование омметра для измерения сопротивления цепи
2. - Наблюдая за действительной силой сигнала, передаваемой передатчиком
Многие передатчики обеспечивают измерение или некоторую индикацию выходного тока. Индикатор загрузки на переносной локатор MEGGER L1070 мигает, чтобы указать приблизительное сопротивление цепи. Скорость в четыре мигания в секунду указывает на низкое сопротивление, почти короткое замыкание, обеспечивающее очень прослеживаемый сигнал.
Скорость одного мигания каждые три секунды показывает высокое сопротивление и более слабый сигнал.
3. - Наблюдая за мощностью сигнала, обнаруженной приемником
Номера индикаторов уровня сигнала отображаются в цифровом виде на большинстве приемников, а более старые модели могут отображать мощность сигнала с помощью аналоговых счетчиков. L1070 имеет как аналоговый барограф с уровнем сигнала, так и цифровой цифровой отсчет. Опыт отслеживания дает оператору возможность судить о том, достаточно ли числа.
Это самый практичный способ проверки потока сигнала.
Помните, что чем больше ток протекает через проводник, тем сильнее обнаруживается детектор электромагнитного поля, а дальше от проводника прослеживается меньшее поле.
Ресурс: решения по поиску неисправностей от MEGGER
