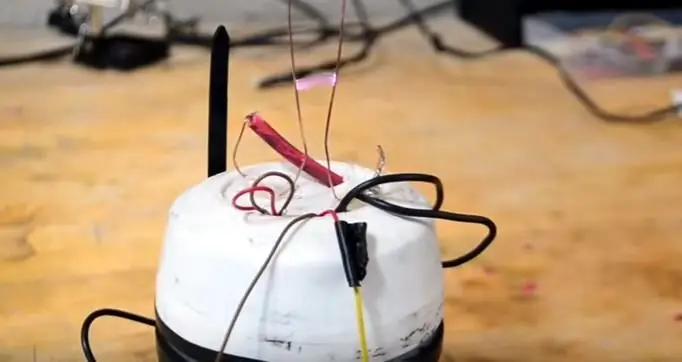

Лестница Иакова - любимый проект энтузиастов высокого напряжения. Это делает визуально привлекательное и забавное изображение высоковольтной электрической дуги, поднимающейся по паре электродов. [Keystone Science] показывает нам, как сделать лестницу Иакова, работающую от 9-вольтовых батареек.
Сама лестница делается довольно легко. Это не что иное, как пара жестких проводов в форме буквы V, подключенных к источнику питания высокого напряжения. Более сложной частью является источник питания высокого напряжения. [Keystone Science] объясняет, как построить его, используя обратноходовой трансформатор от старого ЭЛТ-телевизора и несколько других компонентов. Это довольно простая схема и может питаться от 9-вольтовой батареи. Лестница работает потому, что при подаче высокого напряжения на электроды дуга возникает внизу, там, где они ближе всего друг к другу. Дуга имеет высокую температуру, поэтому воздух поднимается вверх, и дуга начинает подниматься по лестнице. Поскольку электроды удаляются друг от друга по мере подъема дуги, в определенной точке расстояние становится слишком большим для поддержания дуги, и процесс повторяется.
Это хороший проект выходного дня, если вы хотите попробовать. Если вы не хотите делать свой собственный высоковольтный источник питания, вы можете попробовать другой лестничный проект, в котором используется коммерческий.
