Какое-то время я мечтал об одном из этих прекрасных маленьких ящиков для инструментов из орехового дерева со всеми ящиками, вроде этого, но HolyCow, они дорогие! Я просто не мог оправдать трату таких денег на то, в чем я даже не был уверен, что мне пригодится. Но я все еще хотел одну. Из-за отсутствия богатого дяди, которому я мог бы намекнуть на Рождество, я отложил эту идею. Затем я наткнулся на местный Makerspace и их лазерный резак.
Вы, наверное, слышали старую поговорку: «Когда у вас есть единственный инструмент, это молоток, все выглядит как гвоздь». Что ж, когда вы вдруг получаете доступ к лазеру, все начинает выглядеть как лазерный проект! Слабый голос в моей голове начал говорить: «Сделай себе ящик для инструментов, болван!» Теперь всегда нужно быть осторожным при прослушивании голосов, но в данном случае это звучало как хорошая идея.
Эта коробка теперь доступна как комплект в моем магазине Etsy
Шаг 1. Дизайн
Когда я впервые начал пользоваться нашим местным лазерным резаком, меня познакомили с Adobe Illustrator, и он мне сразу же понравился. Крупные софтверные компании любят оправдывать цену своих предложений, добавляя в программу все, включая кухонную мойку, 90% которой никто никогда не использует или даже не знает. Они также, кажется, специализируются на «недружественных пользователю» интерфейсах.
Я немного поработал с Inkscape (который не стоит $ # X # и на самом деле бесплатный!), И мне не потребовалось много времени, чтобы
- Очень это нравится! а также
- Поймите, что я могу подавать задания на лазер, используя Inkscape вместо Illustrator! Счастливый день!
Я был еще более доволен, когда обнаружил, что для Inkscape есть подключаемый модуль «Box-maker», который ускоряет создание коробок для лазерных резаков. Очевидно, исходя из вышеизложенного, этот дизайн был выполнен в Inkscape.

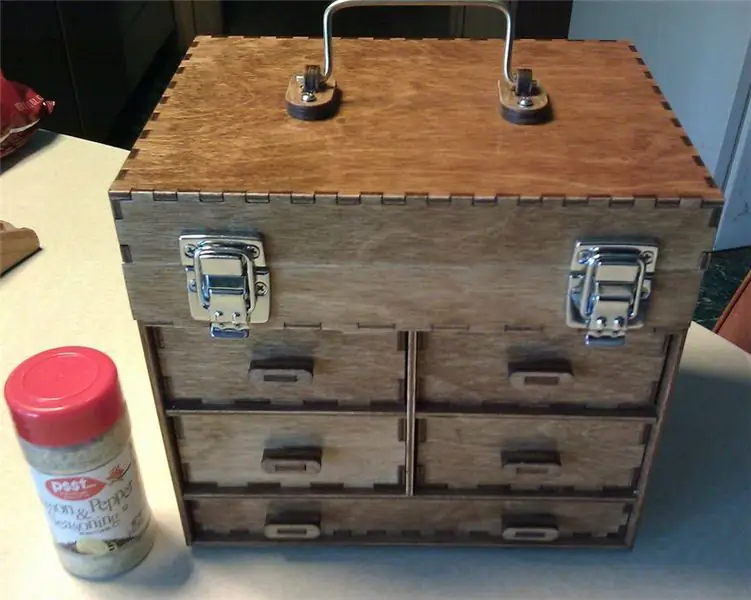

Коробка использует конструкцию с выступами и прорезями, имеет общий размер в собранном виде 8 дюймов Ш x 6 дюймов Г x 7 дюймов В и использует фанеру 1/8 дюйма плюс обрезок фанеры 1/4 дюйма. Единственное, что не лазерно- Cut - это ручка, которую я сделал из куска латунного стержня. Ее, вероятно, можно было бы увеличить вдвое для фанеры толщиной 1/4 дюйма, но я этого не пробовал.
Я остановился на 5 ящиках, плюс верхнее отделение с откидной крышкой. Это идеальный размер для небольших инструментов, таких как инструменты ювелира или модельера. Еще он хорош как шкатулка для драгоценностей!
Базовая конструкция состоит из двух файлов, потому что наш лазерный резак (Trotec 300) имеет режущую станину размером 17 на 27 дюймов, и все детали не умещаются на одной детали. Детали ручки - отдельный файл. Возможно, вам придется переместить предметы, если ваша режущая пластина больше или меньше. Файлы svg можно открывать непосредственно в Inkscape или Illustrator. Если вы открываете их в Illustrator, внимательно проверяйте размеры! В версиях этих программ, которые я использую, размер изображения при открытии в Illustrator увеличивается ровно на 25%. Мне нужно масштабировать их до 80%, чтобы получить правильный размер. На всякий случай хотя бы сначала откройте их в Inkscape, чтобы посмотреть, какого они должны быть размера. (Inkscape также может сохранять файлы в формате pdf, что может быть очень полезно.)
Оба цвета в дизайне - это линии разреза. Красные линии - это внутренние разрезы, которые должны быть сделаны в первую очередь, если ваш резак имеет такую возможность, синие линии разрезаются вторыми.
Контрольные отверстия для винтов не включены в файлы проекта, потому что ваше оборудование, вероятно, будет отличаться от моего.
Шаг 2: Спецификация материалов
Для этого проекта вам понадобятся:
- Фанера толщиной 1/8 дюйма, примерно 5-6 квадратных футов. Точные размеры будут зависеть от вашего лазерного резака.
- Кусок фанеры толщиной 1/4 дюйма для крепления ручки. Вам также может понадобиться кусок фанеры для подкрепления петли и фиксирующих винтов с внутренней стороны.
- 2 маленьких петли в диапазоне 1 дюйм и их винты.
- 2 маленькие защелки, такие как эти с eBay, и их винты.
- Винты для ручки. Я использовал 4-40 болтов, шайб и Т-образные гайки.
- Примерно 6-7 дюймов латунного стержня 1/8 дюйма для ручки.
Необходимые инструменты и расходные материалы:
- Деревянный или белый клей.
- Наждачная бумага. (Я также рекомендую иметь под рукой несколько наждачных досок - они отлично подходят для шлифования выемок!)
- Лента или зажимы (необязательно, но очень полезно).
- Деревянный молоток или деревянный брусок для установки деталей на место (необязательно)
- Сверло с долотами 1/16 "и 1/8".
- Плоскогубцы или тиски для загиба латунного стержня.
- Материалы для отделки (морилка, лак и т. Д. По желанию).
Шаг 3. Соберите все вместе
После того, как вы вырежете все детали, самое время приступить к сборке. Обратитесь к прилагаемой схеме деталей для этого шага.
1. Перед склеиванием проверьте посадку всех деталей! Основные части корпуса будут иметь очень плотную посадку. Зашлифуйте или отшлифуйте пазы и / или выступы ровно настолько, чтобы они поместились. Для этого отлично подходят наждачные доски.
2. Совместите центральную полку и разделитель полок так, чтобы получился крест. Передние края должны быть ровными.
3. Установите 3 полки сзади, обращая внимание на их положение. Помните, что полка с выступами спереди - это верхняя полка. Вы можете взять кусок дерева, чтобы использовать его в качестве молотка, чтобы убедиться, что все пазы и выступы находятся на своих местах.
4. Установите 2 стороны, убедившись, что все выступы «снизу вверх» вошли в свои гнезда. Верх и передние стороны боковин гладкие. Дайте высохнуть, убедившись, что центральный разделитель полок идеально квадратный и расположен по центру как на верхней, так и на нижней полке, а вся сборка квадратная. Временная установка дна в этой точке обеспечит прямоугольность. Дайте высохнуть.
5. Установите переднюю часть. Верх передней части гладкий, прорези входят в прорези на верхней полке, а боковые стороны должны быть ровными.
6. Установите днище. Дайте высохнуть. Теперь тело готово. Похлопайте себя по спине, остальное проще.
"Верхняя часть с прорезями" и "Деревянная ручка" являются альтернативными напильниками для цельнодеревянной верхней ручки.
Шаг 4: сделайте ящики
Сделайте 5 ящиков. Это просто коробки. Они не так плотно прилегают друг к другу; вам может понадобиться клейкая лента, чтобы закрепить стыки, пока клей высохнет. Можно собрать ящики вверх дном и положить сверху тяжелую книгу.
Сделайте ручки ящика, приклеив "крестообразную" деталь в прорезь овальной части, а затем приклейте в прорезь в передней части ящика.
Соберите крышку так же, как вы сделали ящики.
Шаг 5: сделайте ручку
Согните кусок латунного стержня диаметром 6–7 дюймов в ручку, как показано на рисунке. Размеры не критичны; У меня маленькие руки, поэтому моя ручка маленькая. Мои размеры примерно 3 1/2 дюйма на 1 дюйм, с изгибом 1/2 дюйма на каждом конце, чтобы войти в фиксаторы.
Соберите 2 фиксатора ручки, вставив деталь 1/4 дюйма с одним круглым отверстием через овальную часть с небольшим пазом. Дайте высохнуть. Установите овальную часть с большим пазом на нижнюю часть этого узла, убедившись, что отверстия для винтов совпадают. Вы должны намотать деталь толщиной 1/4 дюйма (2 слоя) с держателем ручки, выступающим из ее середины.
Альтернативная деревянная ручка: если вы использовали версию верхней части крышки с прорезями, 2 фиксатора ручки (маленькие кусочки толщиной 1/4 дюйма с одним отверстием) приклеиваются к крышке снизу, и ручка вставляется между ними до того, как клей высохнет. Убедитесь, что фиксаторы имеют квадратную форму и упираются в нижнюю часть по мере высыхания клея.
Шаг 6: Завершение
Доработать по вкусу, просверлить пилотные отверстия 1/16 дюйма для винтов петель и защелок, установить петли и защелки.
Вставьте ручку в фиксаторы ручки, просверлите в крышке отверстия 1/8 дюйма, установите ручку.
Поздравляю! Теперь вы являетесь счастливым обладателем прекрасного мини-ящика для инструментов! Он такой же хороший и почти такой же красивый, как Герстнер, вы сами сделали его вручную и за небольшую плату!
Другие мысли:
- Я обнаружил легкое раздражение; защелки в открытом состоянии свешиваются достаточно далеко, чтобы мешать верхним ящикам.
- Крошечные магниты можно использовать на задней панели и спинке ящиков, чтобы запереть ящики; это упростит транспортировку коробки.
- Конструкция позволяет закрепить ремешок по центру коробки, чтобы удерживать ящики и крышку закрытыми. Вместо этого я решил использовать магнитный подход.
