Привет, друзья, это Сагар, и я большой поклонник музыки, поэтому я подумал, почему бы не сделать часы с усилителем для mp3-плеера, чтобы я мог наслаждаться музыкой, не теряя счет времени. Итак, я со своими часами. Проголосуйте, если вам понравился мой проект. БЛАГОДАРЮ ВАС!
Шаг 1: Список необходимых материалов
Для изготовления вышеуказанных часов требуются следующие материалы
1) Деревянный ящик или кусок дерева, чтобы сделать корпус для часов.
2) Акриловый лист толщиной от 3 до 4 мм.
3) динамики на 5 вольт - 2 шт.
4) Часы и стрелки часов.
5) Интегральная схема усилителя STK4440.
6) MP3-плеер с дистанционным управлением, имеющий слоты для USB и SD-карт.
7) переключатель
8) Блок питания на 12 вольт.
9) Небольшой кусок листа Formica.
10) несколько деревянных планок.
11) Некоторые инструменты для работы с деревом (ручная дрель, гладкий напильник и т. Д.).
12) Регулятор 5 вольт (LM7805)
Шаг 2: ДЕРЕВООБРАБОТКА: Изготовление корпуса
Сначала я использую старую деревянную коробку, которая у меня валялась. Если у вас его нет, вы можете сделать его, просто разрезав деревянные полоски и прикрепив их гвоздями. Лишнюю часть я вырезаю пилой, чтобы получилось хоть немного компактнее и меньше по размеру. Это сделает его менее громоздким.
После вырезания наш корпус должен быть похож на изображения 3 и 4. На следующем этапе я использую две деревянные полоски, чтобы они служили опорой для акриловой части, которая будет удерживать часы и два динамика.
Размеры моей коробки следующие:
ДЛИНА - 15"
ХЛЕБ - 3"
ВЫСОТА - 6 дюймов
Вне зависимости от размера вы можете сделать вольер любого размера. Эти размеры не являются обязательными.
Для задней части корпуса я использую деревянный лист толщиной 6 мм. Вырежьте его по корпусу.
После изготовления корпуса вы можете придать ему любой цвет. Я даю черный цвет.
Шаг 3. Освободите место для часов и динамиков
Вырежьте акрил в соответствии с размером корпуса, чтобы он точно вписался в отведенное пространство. Как только акрил вырезан, просверлите отверстие в центре акриловой детали, где мы должны установить часовой механизм.
Далее для динамиков мы должны сделать две круглые прорези диаметром 650 мм, чтобы динамики могли легко в них поместиться. Иногда создание таких слотов может быть очень утомительной работой, но вот быстрый и простой способ сделать это. Нарисуйте круг диаметром 650 мм, возьмите дрель и проделайте отверстия внутри круга, который вы нарисовали, как показано на рисунке 2. Когда вы это сделаете, возьмите паяльник с плоским наконечником (плоский наконечник недоступен на рынке. Я сделал сам забил старое жало паяльника). Теперь просто прорежьте все отверстия, и вы легко сможете сделать прорезь такого диаметра в акриле. Вы можете использовать эту идею разными способами.
Теперь с помощью четырех винтов прикрепите два динамика к акриловому листу. Также в отверстие по центру прикрепите часовой автомат. Добавьте к этому часовому механизму элемент на 1,5 В. После этих шагов он должен выглядеть примерно так, как на изображении № 6. На последнем изображении показано, как он будет выглядеть, когда вы прикрепите все это к деревянному корпусу.
Шаг 4: Изготовление слотов для Mp3, коммутатора и блока питания

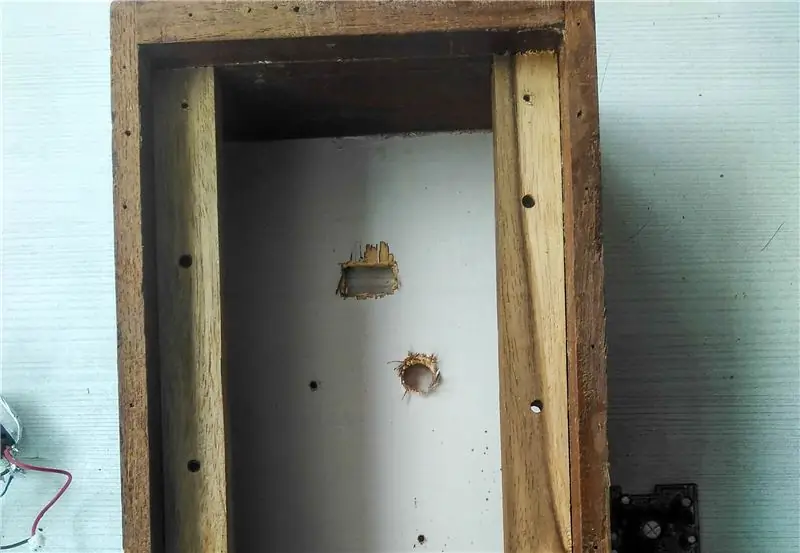

Как показано на изображении, сделайте прямоугольный слот для переключателя и источника питания постоянного тока (сделайте разъемы в соответствии с переключателем и разъемом постоянного тока, который вам доступен).
Примечание. Переключатель и вилка питания будут прикреплены к задней части корпуса
Сделать прорезь для мп3 плеера в верхней части корпуса действительно неплохо. Я сделал это, используя ту же технику, что и акрил, но на этот раз я использовал небольшое лезвие, потому что дерево нельзя резать с помощью тепла.
Также сделайте круглую прорезь сверху для крепления регулятора громкости, как показано на рисунке.
Шаг 5: Заполнение слотов
Добавление соответствующих элементов в соответствующие слоты. Сверху добавляем mp3-плеер и усилитель громкости.
На задней панели добавьте выключатель и вилку постоянного тока.
Внутри коробки добавьте схему с помощью двух винтов. Также прикрепите регулятор на 5 В внутри коробки с помощью винта.
Шаг 6: Создание циферблата часов
Мы используем белый кусок Formica, чтобы часы были видны даже издалека. Этот кусок Formica будет иметь размеры акриловой детали и будет прикреплен к верхней части акриловой детали с помощью некоторого количества Fevibond.
Вот шаг, на котором вы делаете свое дело. Проявите творческий подход, проявите свой талант, используйте яркие цвета и сделайте его более привлекательным. Я просто рисую цифры черным перманентным маркером. Возьмите транспортир и держите его в центре, где помещается механизм часов. Отметьте все градусы 0, 30, 60, 90, 120, 150, 180, 210, 240, 270, 300, 330 и 360.
Напишите числа на часах в соответствии с соответствующей позицией. Я использовал только точки для обозначения чисел, таких как 1, 2, 4, 6 и т. Д., Чтобы упростить задачу.
Шаг 7. Электронные соединения и принципиальная схема
Для музыки мы будем использовать микросхему STK4440, которую я спас от старого усилителя. Если у вас его нет, вы можете купить его очень дешево в Интернете всего за 2 доллара.
Если ваша схема такая же, как у меня, два провода динамика будут подключены к центру схемы, как показано на изображении.
Два разъема питания войдут в разъем постоянного тока, прикрепленный к задней части корпуса. Мы будем использовать адаптер постоянного тока на 12 В, но вы также можете использовать аккумулятор, если у вас есть подходящий. Вы можете использовать 3 батареи 18650, соединенные последовательно, обеспечивая ток 12-13 В.
ПРИМЕЧАНИЕ. Подача напряжения более 14 В может привести к повреждению динамиков.
Шаг 8: Очистка и финальные штрихи
После того, как вся электроника и физические части будут полностью собраны, последний шаг - очистить циферблат часов и освободить его от любых частиц пыли и пятен, которые могли появиться во время работы с ним.
Удалите все следы использованных маркеров и ручек. Убедитесь, что часы чистые и видна только часть часов.
Шаг 9: Готово к использованию
Подключите его к источнику питания постоянного тока 12 В и 2 А, и вы должны увидеть на дисплее вверху. Вы можете использовать USB или SD-карту для воспроизведения своих песен. Также эта схема поддерживает FM-радио.
Держите его на рабочем столе и наслаждайтесь музыкой за чашкой кофе, не теряя счет времени.
После 10 дней кропотливой работы этот проект наконец-то завершился и оказался довольно неплохим.
Необязательно делать часы, идентичные этим. Используйте свое воображение и сделайте одни часы, которые просто лишены дара речи.
Пожалуйста, проголосуйте за меня, если вам понравился мой проект.
Спасибо за поддержку.
