Зачатие
Эта идея возникла из желания организовать рабочие столы графической рабочей станции и Twitch Broadcast Studio. Оба специализированных приложения вызвали утомление из-за чрезмерного запутывания кабелей и беспорядка болтающегося вспомогательного оборудования.
Инструктируемое вступление
В начале работы Instructable изменит механический шарнир, соединяющий монитор Dell, не поддерживающий VESA, с его основанием, чтобы его можно было прикрепить к стене или шарнирному кронштейну. В результате этого пошагового процесса разборки, модификации и повторной сборки кронштейн монитора будет повернут на 180 градусов. Этот процесс также является обратимым, если в будущем вы захотите вернуть монитор к настольному креплению.
После раздела, посвященного модификации монитора, я представлю два различных применения организации оборудования с использованием специальных настенных креплений на алюминиевых трубках.
Первый будет подробным, пошаговым, который проиллюстрирует принципы планирования и подключения оборудования, характерного для приложения с тройным монитором.
Во втором будет продемонстрировано применение ранее установленных принципалов. Этот раздел призван вдохновить вашу творческую энергию.
Моя обучаемая целевая аудитория - новичок. Те, у кого есть продвинутый опыт, могут просто просмотреть фотографии и рисунки, чтобы понять, как именно я это сделал, но я рекомендую вам прочитать подробные сведения о пошаговых модификациях поворота.
Переработанные материалы и оборудование
Все алюминиевые трубы, болты, крепежные винты и другое оборудование, использованные здесь, были спасены из продуктов или проектов, найденных в промышленных / коммерческих мусорных контейнерах. Повторно заявленные алюминиевые трубки были отшлифованы и отшлифованы щеткой для удаления шрамов и царапин. Оборудование было очищено щеткой и уайт-спиритом. Из нового оборудования и материалов использовались только одна алюминиевая трубка, используемая для крепления тройного монитора, один пластиковый анкер для гипсокартона, стяжки, три 6-миллиметровых винта и двусторонняя монтажная лента.
Список «Инструменты, оборудование и материалы» состоит из элементов, необходимых только для первых двух разделов данного Руководства, поскольку третий раздел представляет собой всего лишь витрину галереи.
ИНСТРУМЕНТЫ
Карандаш
Черный маркер
Изоляционная лента
Рулетка
Измерительная линейка
Карпентерская площадь
Пузырьковый уровень
Стандартная отвертка 3/32 дюйма или 1/8 дюйма (с тонким лезвием)
Отвертка Phillips # 1
Отвертка Phillips # 2
Отвертка Phillips No 3
Металлический напильник
Плоскогубцы для тисков или тисков
Плоскогубцы для иглы
Молоток
Гаечный ключ на 8 мм
7/16”гаечный ключ
Гнездо для привода 7/16 дюйма 3/8 дюйма
Удлинитель гнезда привода 3/8 дюйма на 3 или 6 дюймов
Торцевой ключ 3/8
Электрическая ручная дрель с патроном ½ дюйма или сверла с хвостовиком дюйма.
Сверло 1/16 дюйма
Сверло 11/64 дюйма
¼”сверло
Сверло 3/8 дюйма
Сверло ½”
Сверло 11/16”
АППАРАТНОЕ ОБЕСПЕЧЕНИЕ
Три = 6 мм x 1,0 мм, крепежные винты длиной 16 мм, с цилиндрической головкой Phillips, нержавеющая сталь 18-8
Три = 6 мм (или ¼ дюйма) стопорные шайбы, нержавеющая сталь 18-8
Два = ¼”x 2” болта с шестигранной головкой, нержавеющая сталь 18-8
Две = ¼”стопорные шайбы, нержавеющая сталь 18-8
Один = ½ "анкер для гипсокартона (пластик) с винтом № 8 - 1 ¼" с цилиндрической головкой и крестообразным шлицем
Один = 4D 1 ½”Обычный гвоздь
Один = 3D 1 ¼”Брэд
6 дюймов = 3M Scotch 4011 Внешняя постоянная монтажная лента, ширина 1 дюйм
Застежки-молнии 10 = 6 дюймов
МАТЕРИАЛЫ
Алюминиевая квадратная трубка 1 ½ "x 1 ½" x 45 "(стенка 1/8")
Краска для ретуши (необязательно)
Быстросохнущий латексный герметик (по желанию)
Модификация монитора
У меня есть три идентичных 24-дюймовых монитора Dell 2340, которые я использовал со своим любителем, рабочей станцией САПР. Недавно я добавил 32-дюймовый основной монитор и хочу установить три Dell в качестве вспомогательных мониторов чуть выше 32-дюймового. Все три будут установлены на единой алюминиевой трубе размером 1 ½ "на 1 ½", длиной 45 дюймов и толщиной стенки 1/8 дюйма, которая, в свою очередь, будет крепиться непосредственно к стойкам стены 2x4.
Раздел 1 - Изменение кронштейнов монитора
Шаг 1:
Снимите монитор с поворотного кронштейна основания (1). Открутите основание от кронштейна (2).
Шаг 2:
Используйте стандартную отвертку с тонким лезвием, чтобы отделить плоскую изогнутую пластиковую панель от закругленной пластиковой крышки рычага. Соблюдайте осторожность и медленно отодвиньте изогнутую деталь от плоской детали, чтобы отделить внутренние зажимы (3).
Шаг 3:
С помощью крестообразной отвертки №1 открутите винт, крепящий изогнутый пластиковый корпус к металлическому рычагу (4). Затем выверните винт, крепящий небольшую пластиковую крышку шарнира к металлическому рычагу (5).
Шаг 4:
Используйте ключ на 8 мм, чтобы ослабить нейлоновые самоконтрящиеся шестигранные гайки с соответствующих болтов. Болты имеют квадратную форму с двух сторон, поэтому они не будут вращаться, пока вы откручиваете шестигранные гайки. Осторожно - ослабляйте только гайки, пока не снимайте их (6).
Шаг 5:
Обратите внимание на ориентацию двух куполообразных шайб относительно друг друга в середине обоих узлов левого и правого шарнирных болтов (7).
Осторожно снимайте по одной гайке, а затем используйте плоскогубцы для снятия всех компонентов с каждого болта, обращая внимание на ориентацию и порядок сборки деталей. Лучше всего выровнять все детали в том порядке, в котором они снимаются с каждого болта. Составьте два ряда деталей, один для левого болта и один для правого болта (8).
Детали на каждом болте аналогичны, за исключением кулачков ограничения хода с загнутыми выступами, которые входят в небольшие квадратные прорези с каждой стороны скобы защелки монитора (9 и 10). Поменяйте местами комплектующие двух кулачков ограничения хода друг с другом (11). Для наглядности сравните фото 11 с фото 8.
Шаг 6:
Осторожно выдвиньте два болта из узла и выдвиньте фиксирующий кронштейн из вилки рычага. Примечание. Когда кронштейн снимается с вилки, появляются четыре плоских втулки с одинаковыми выступами (12). Каждый покрыт белой смазкой, поэтому они, вероятно, останутся на своих местах. В противном случае не забудьте заменить их выступами в прямоугольных выемках перед повторной сборкой кронштейна и вилки.
Шаг 7:
Поверните кронштейн на 180 градусов (13), затем снова вставьте его между вилкой и вставьте два болта в узел. Примечание. Когда болты на месте, кронштейн не может поворачиваться ближе к рычагу, чем показано на фотографии (14). Это связано с тем, что выступы кронштейна задевают два упора винта, установленных в вилке. Я закрасил черным участки выступов, которые мешают вращению (15 и 16). Аналогичным образом отметьте свои вкладки.
Шаг 8:
Разберите кронштейн и снова снимите его с вилки. Затем с помощью тисков или плоскогубцев удерживайте скобу (17) и подпилите почерневшую часть выступов так, чтобы эти части выступов имитировали кривизну предыдущего выступа (18). Во время опиливания периодически проверяйте зазор, повторно вставляя кронштейн с болтами в бугель, пока кронштейн не повернется, не задевая упоры винтов (19). После этого не забудьте спилить все металлические заусенцы, образовавшиеся на краях выступов кронштейна.
Шаг 9:

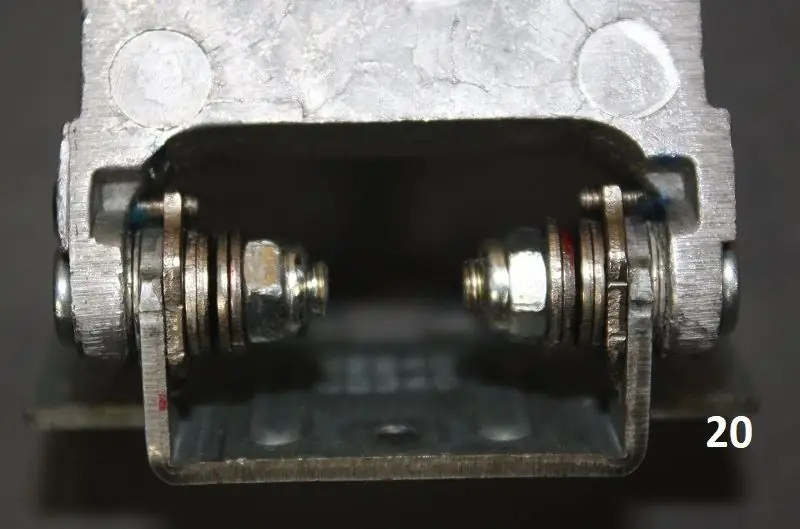

Снова соберите узел шарнира, убедившись, что плоские подшипники выступа, куполообразные шайбы, кулачки ограничения хода и поворотный на 180 градусов кронштейн установлены в правильные положения (20). Используйте ключ на 8 мм, чтобы затянуть каждый узел до тех пор, пока шарнир не начнет двигаться только при приложении достаточного усилия.
Шаг 10:
Снова соберите пластиковый корпус и детали лицевой панели на рычаг в порядке, обратном шагу 3, а затем шагу 2 (21).
Раздел 2 - Крепление всего к стене
Прежде чем начать, я хотел бы указать на эргономичный выбор размещения монитора на моем столе / рабочей станции. Между краем стойки регистрации и стеной есть зазор 7 дюймов. Нижняя часть настенного 32-дюймового монитора опускается в этот зазор примерно на 2 дюйма.
Сидя на стуле в нормальной рабочей позе, глядя прямо перед собой, я прочертил на стене отметку прямой видимости. Я обнаружил эту отметку в верхней части дисплея 32-дюймового монитора. Затем я отодвинул столешницу от стены, пока не увидел нижнюю часть дисплея над верхним передним краем стола, сидя в обычном кресле. Это создало зазор 7 дюймов и выемку 2 дюйма. Такое размещение позволит мне с комфортом видеть как 32-дюймовый, так и три установленных выше Dell, не создавая напряжения глаз или шеи из-за чрезмерных углов обзора.
Это не является частью данного руководства, но в контексте дизайна я хочу упомянуть, что 32-дюймовый монитор крепится к стене с помощью наклонно-поворотного низкопрофильного настенного крепления VESA 100 мм. Монитор без подставки весит всего 12,36 фунтов, поэтому я уверен, что крепление будет прикреплено к гипсокартону (без стойки) с помощью винтов и дюбелей для гипсокартона на 75 фунтов.
Расположение точек крепления в моей стене
Шаг 11:
Используя дворовую палку, уровень, малярную ленту и карандаш, я обозначил вертикальную центральную линию смонтированного 32-дюймового монитора на стене над ним (22).
Шаг 12:
Удерживая модифицированный монтажный рычаг поверх 32-дюймового, я наметил высоту рычага выше 32-дюймового (23). Эта отметка будет местом расположения нижнего края алюминиевой квадратной трубки.
Шаг 13:
Используя акустический вариационный анализ (постукивание костяшками пальцев:), я обнаружил ближайшую шпильку к центральной линии. Обычный гвоздь и молоток 4D размером 1 ½ дюйма использовался для определения местоположения краев шпильки (24).
Шаг 14:
Затем я измерил и записал расстояние 6 7/8 дюйма от центральной линии 32-дюймового монитора до центральной линии стойки (25). Нажмите на картинку для полного просмотра.
Шаг 15:
Наконец, я измерил 24 дюйма от центра первого стержня, чтобы найти второй стержень на противоположной стороне от центральной линии 32-дюймового монитора. Затем я использовал молоток и гвоздь, чтобы проверить края второй шпильки (26). Щелкните по картинке.
Я завершил этот шаг, используя латексный герметик, чтобы заполнить отверстия для поиска шпилек, и установил временную 3D-скобу размером 1 ¼”в верхней части рычага или в нижней части метки квадратной трубки (27). Щелкните по картинке. Шпилька будет использоваться для балансировки трубы, пока я отмечу места монтажных отверстий в стене на более позднем этапе.
После высыхания герметика я использовал остатки краски, чтобы скрыть отверстия для поиска шпилек. Если у вас нет краски, подходящей для подкраски, разместите отверстия для поиска шпилек под тем местом, где позже будет установлена алюминиевая квадратная трубка.
Расположение монтажных отверстий в алюминиевой трубке.
Теперь, когда шпильки расположены, я могу найти подходящие места для сверления монтажных отверстий квадратной трубы, чтобы гарантировать, что все будет расположено по центру выше 32 дюймов.
Шаг 16:
Три одинаковых Dell шириной 21 дюйм. Так как кронштейн устанавливается в центре каждого монитора, мне нужен зазор 21 дюйм между тремя отверстиями для болтов крепления кронштейна в алюминиевой квадратной трубе длиной 45 дюймов.
Поместите кусок малярной ленты на две смежные поверхности примерно по центру трубки. С помощью рулетки найдите точный центр длины трубки и отметьте место на малярной ленте карандашом и плотницким угольником. Используйте кусок ленты и карандаш, чтобы пометить одну грань «ВЕРХ» и прилегающую грань «ПЕРЕДНИЙ» (28).
На стороне квадратной трубы с надписью «TOP» мы просверлим отверстия для доступа диаметром ½ дюйма, чтобы мы могли затянуть крепежные винты внутри квадратной трубы. Эти винты будут удерживать кронштейны крепления монитора к «нижней стороне» трубки. В нижней части просверлены три отверстия диаметром ¼ дюйма для поддержки трех 6-миллиметровых крепежных винтов со стопорными шайбами.
Шаг 17:
С помощью ярдовой палки отмерьте 21 дюйм с каждой стороны от центра и отметьте места на кусках малярной ленты с помощью столярного угольника и карандаша (29).
Шаг 18:
Найдите и нарисуйте карандашом линию шириной ¾ дюйма трубки по отметкам, сделанным на шагах 16 и 17 (30).
Шаг 19:
Поверните квадратную трубку на 90 градусов к метке «ПЕРЕДНИЙ».
Эта сторона квадратной трубы будет «передней гранью», где мы просверлим три отверстия для доступа размером 11/16 дюйма, чтобы мы могли затянуть стопорные болты и анкерный винт для гипсокартона внутри квадратной трубы. Болты и винт будут прикреплять «заднюю поверхность» трубы к стене. На задней поверхности будет два отверстия диаметром ¼ дюйма для установки стопорных болтов и одно отверстие размером 11/64 дюйма для анкерного винта №8.
С помощью ярдовой палки, клейкой ленты и карандаша отмерьте и отметьте 6 7/8 дюйма от центральной линии на передней поверхности (31). Обратите внимание - ваш размер будет другим.
Шаг 20:
С помощью ярдовой палки, клейкой ленты и карандаша отмерьте и отметьте 24 дюйма от центральной линии на передней поверхности (32). Примечание. Расстояние между центрами стоек в моей стене составляет 24 дюйма. Отрегулируйте эти размеры шпильки для вашего приложения.
Шаг 21:
С помощью ярдовой палки, клейкой ленты и карандаша отмерьте и отметьте равное расстояние для места расположения анкерного винта для гипсокартона на противоположном конце квадратной трубы (33). Обратите внимание - ваш размер будет другим.
Шаг 22:
Найдите и нарисуйте карандашом линию шириной ¾ дюйма трубки на отметках, сделанных на шагах 19, 20 и 21 (34).
Шаг 23:
Используйте сверло 11/64 дюйма и просверлите отверстие через ПЕРЕДНЮЮ и ЗАДНЮЮ грани квадратной трубы в месте анкера для гипсокартона, отмеченном на шаге 21 (35).
Шаг 24:
Используйте сверло 1/4 дюйма и просверлите пять отверстий через все грани (ПЕРЕДНЯЯ и ЗАДНЯЯ) (ВЕРХНЯЯ и НИЖНЯЯ) квадратной трубы в местах расположения оставшихся пяти отметок на этапах 18, 19 и 20 (36).
Шаг 25:
Используйте сверло диаметром ½ дюйма и просверлите три отверстия ТОЛЬКО через ВЕРХНЮЮ поверхность, используя отверстия диаметром ¼ дюйма в качестве направляющих (отверстия, просверленные на шаге 24) (37).
Шаг 26:
Используйте сверло 11/16 дюйма и просверлите три отверстия ТОЛЬКО на ПЕРЕДНЕЙ поверхности, используя два отверстия диаметром ¼ дюйма и отверстие 11/64 дюйма в качестве направляющих (отверстия, просверленные на шагах 23 и 24) (38).
Шаг 27:

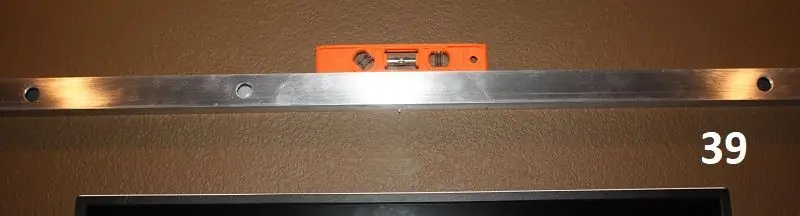

Болт, который я установил на шаге 15, расположен на пересечении 32-дюймовой центральной линии и нижнего расположения квадратной трубки, поэтому я отцентрировал трубку, совместив отверстие диаметром ¼ дюйма с стержнем. Я выровнял трубку пузырьковым уровнем и использовал сверло 11/64 дюйма, чтобы отметить на поверхности место отверстия для настенного монтажа (39). Нажмите на картинку для полного просмотра.
Шаг 28:
После удаления стержня, заделки отверстия и нанесения некоторого количества краски, я просверлил отверстие диаметром 3/8 дюйма и установил анкер для сухой стены. Затем я использовал сверло 1/16 дюйма и просверлил направляющее отверстие глубиной 2 дюйма в сухой стене и две шпильки на отметках, сделанных на шаге 27 (40). Нажмите на картинку для полного просмотра.
Шаг 29:
Используя три крепежных винта 6 мм и стопорные шайбы, я прикрепил модифицированные рычаги к квадратной трубе (41).
Шаг 30:
Затем я прикрепил квадратную трубу к стене с помощью болтов с шестигранной головкой и анкерного винта №8. Они были применены с помощью комбинации отвертки 7/16 дюйма, головки / отвертки 7/16 дюйма и крестовой отвертки №2 (42). Нажмите на картинку для полного просмотра. Осторожно - Не затягивайте болты с затяжкой слишком сильно с головкой / отверткой.
Шаг 31:
Силовые трансформаторы монитора были прикреплены к верхней части трубки с помощью двусторонней ленты (43). Лишние электрические шнуры были сложены пополам и продвинуты внутрь трубки (44). Разъем питания для центрального монитора был пропущен через трубку и извлечен через среднее отверстие диаметром 11/16 дюйма (45).
Шаг 32:
Затем были добавлены шнуры первичного питания трансформатора и расположены так, чтобы они перекрывали друг друга, чтобы при завязке молнии они оставались аккуратно связанными рядом со стеной. Затем была добавлена сверхмощная многорозетка после того, как излишки шнуров питания были намотаны и застегнуты молнией (46).
Шаг 33:
Затем сверхмощные розетки / спиральные шнуры были проложены за 32-дюймовым монитором и закреплены двумя стяжками, обернутыми вокруг центрального рычага (47).
Шаг 34:
Затем все три монитора были подвешены, запитаны и подключены кабели (48).
Пришло время насладиться многоэкранной организацией нескольких окон программного обеспечения, одновременно используемых в рабочем процессе одного проекта.
Шаг 35: Раздел 3 - Организация оборудования студии
Эта система используется в основном как Twitch Studio. На двух настольных мониторах отображаются консоль Twitch и экран игры. Телевизор / монитор, показанный выше, используется для отображения трансляции с точки зрения зрителей (49).
Пять алюминиевых трубок используются для двух отдельных сборок (50 и 51).
Верхний узел состоит из трех трубок, перекрывающих зазор 22 1/2 дюйма между двумя стойками стены, при этом поддерживая тяжелый телевизор / монитор с прикрепленным к нему креплением для монитора (52 и 53).
Нижняя часть поддерживает периферийное оборудование; три силовых трансформатора, маршрутизатор Wi-Fi, модем, шина питания и соответствующие кабели (с 54 по 60).
Алюминиевые трубы были установлены с использованием тех же принципов, которые изложены в разделе 2, после того как я определил все подходящие точки крепления на стене 2x4.
Компьютерное оборудование было подвешено с помощью крепежных винтов с полукруглой головкой №8, вставленных в пластиковые крепления (61) с отверстиями / пазами на задней стороне шины питания, маршрутизатора и модема. Силовые трансформаторы были установлены с помощью двусторонней ленты 5 фунтов. Отрезки кабелей складывались пополам и пропускались между трубками за смонтированным оборудованием.
Планируя монтаж оборудования на алюминиевой трубе, не забудьте предусмотреть отверстия для доступа, достаточно большие для доступа к инструменту. Планирование компоновки должно начинаться с того, как вы собираетесь установить оборудование на трубы, а затем переходить к расположению трубок на стене. Всегда помните об эргономике и о том, как вы будете взаимодействовать с оборудованием.
Если вы планируете более открытую демонстрацию трубок, вы можете подумать об использовании круглых и квадратных черных пластиковых вставок для заглушек для профессиональной отделки.
Я надеюсь, что эта инструкция вдохновила вас на творчество и, возможно, породила некоторые обучающие идеи.
