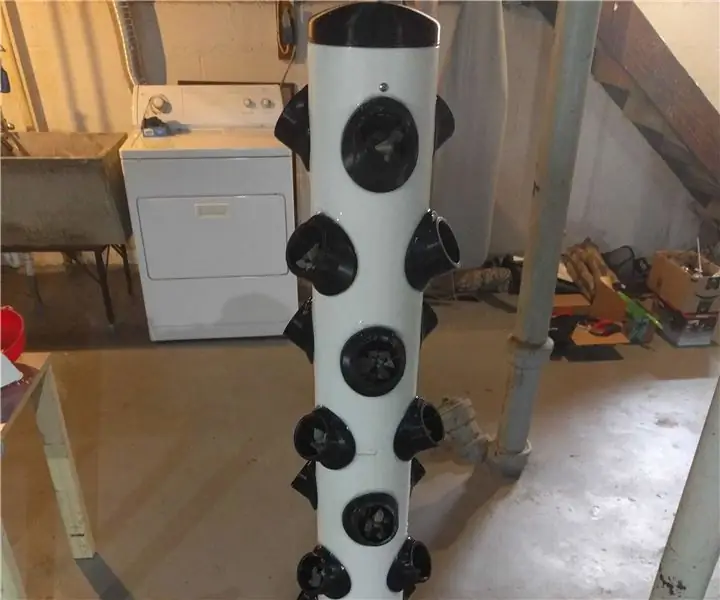

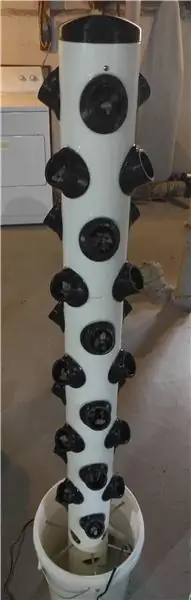

Вдохновение для этого проекта пришло, когда я искал самодельную гидропонную башню, и меня не удовлетворили все результаты. Мне нужна была гидропонная башня, которая могла быть любой высоты и не требовала, чтобы вся конструкция была напечатана на 3D-принтере.
Мой дизайн основан на единственной 4-дюймовой трубе из ПВХ с использованием напечатанных на 3D-принтере чашек и подстаканников. Этот дизайн позволяет мне использовать преимущества 3D-печати для установки каждой из чашек для растений, не тратя впустую материалы, деньги и время на 3D-печать остальной части башни.
Необходимые файлы STL прилагаются, а также размещены на сайте thingiverse.
Шаг 1. Инструменты и материалы
Вам потребуются следующие инструменты:
- Ручная дрель
- Кольцевая пила 2 1/8 (обычно используется для дверных ручек)
- Разные размеры сверл
- 3D-принтер с печатной платформой не менее 120 мм.
Материалы:
- Длина 4-дюймовой трубы из ПВХ. Это будет конечная высота вашей башни.
- Ведро емкостью 5 галлонов для основания системы
- Водяной насос. Я использовал этот:
- Прозрачная трубка 1/2 дюйма для насоса.
- 3 фута резьбового стержня 5 / 16-18
- Несколько гаек 5 / 16-18 (6)

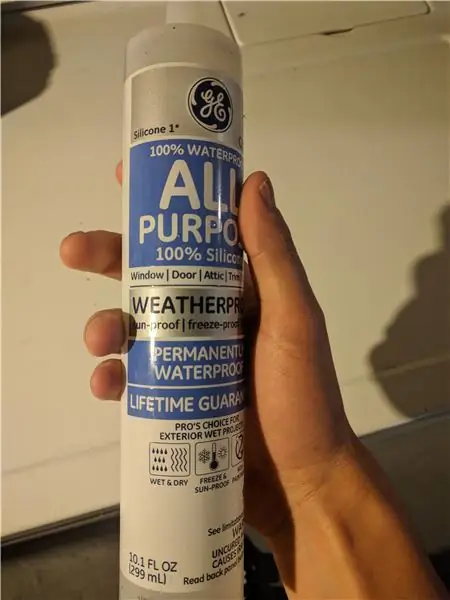

- Силиконовый герметик. (Убедитесь, что у вас есть безопасный для рыбы, если вы занимаетесь аквапоникой). Я рекомендую GE Silicone 1. (на фото)

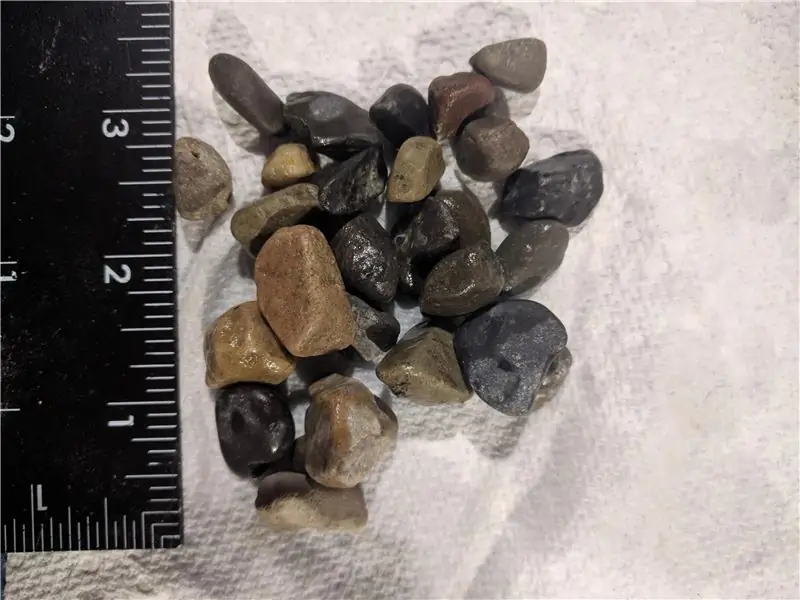

- Некоторые СМИ роста. В настоящее время я тестирую использование River Pebbles (на фото), я сообщу, насколько хорошо они работают
- Нить PLA

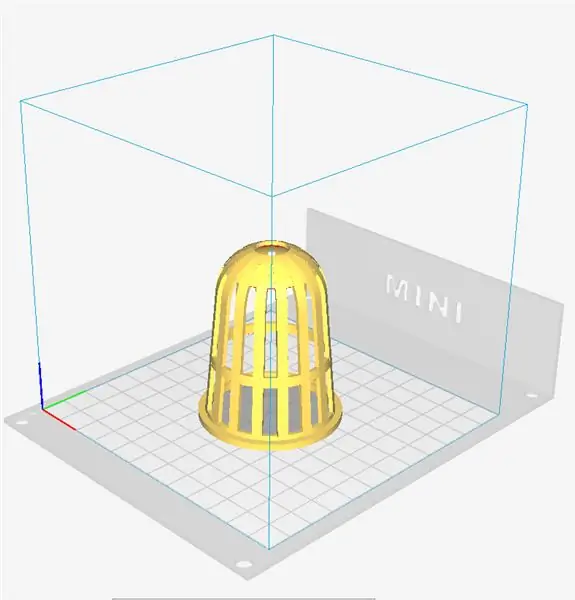

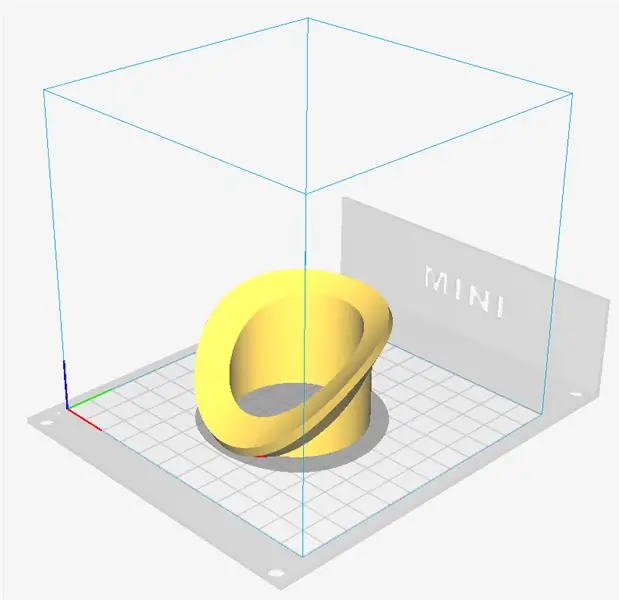

Шаг 2. Распечатайте чашки для растений и подстаканники для растений
Начните печатать чашки и держатели для растений как можно скорее. Вам понадобится по одному на каждое отверстие, которое вы хотите, поэтому вам понадобится много их. В моей башне (5 футов) используется по 33 штуки каждая, максимальная вместимость - 33 растения.
Вам нужно будет поиграть с настройками печати, чтобы чашки для растений хорошо печатались. Если вы испытываете натягивание на чашки для растений, я рекомендую удвоить расстояние втягивания в настройках печати.
Шаг 3: просверлить трубу
Это тот момент, когда вам нужно определиться с расстоянием между растениями. Я решил сделать по три растения в каждом слое, каждый слой должен находиться на расстоянии 4 дюймов друг от друга по вертикали, и каждый слой смещен по сравнению с теми, что выше и ниже него.
Я рекомендую следующий метод сверления отверстий в трубе (для конфигурации выше):
1) Измерьте окружность трубы и отметьте окружность, разделенную на 6 равных участков. (Для 4-дюймовой трубы (4,5 дюйма OD) это должно быть около 2,35 дюйма)
2) Продлите маркировку по длине трубы с помощью линейки, положив трубу горизонтально на плоскую поверхность.
3) Отметьте расстояние между растениями по вертикали. В каждом столбце растений чашки расположены на расстоянии 8 дюймов друг от друга. Обязательно сместите каждый второй ряд вниз на 4 дюйма, чтобы чашки оказались в шахматном порядке, как показано на рисунке.
4) Просверлите каждую отметку сверлом 1/8 дюйма.
5) Просверлите каждое отверстие кольцевой пилой.
Шаг 4. Установите держатели стаканов на трубку
Подстаканники можно закрепить вокруг каждого отверстия с помощью силиконового герметика. Герметик накладывается на край подстаканника и помещается в отверстие. Лучше всего делать это, когда труба находится в горизонтальном положении, и делать только одну колонну за раз, чтобы ограничить их скольжение после установки на трубу.
Обязательно используйте герметик обильно, чтобы избежать утечек.

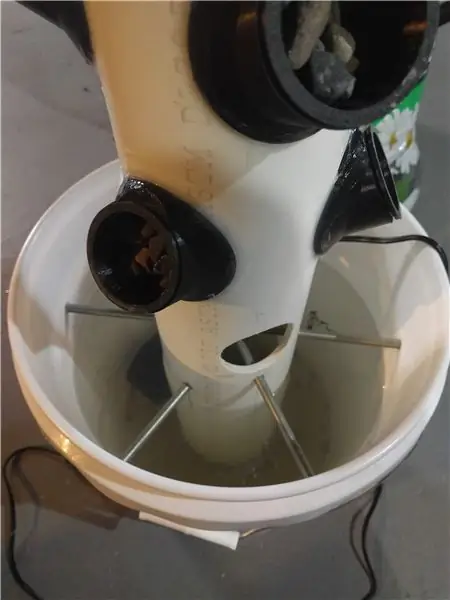

Шаг 5: Установите трубу в ведро

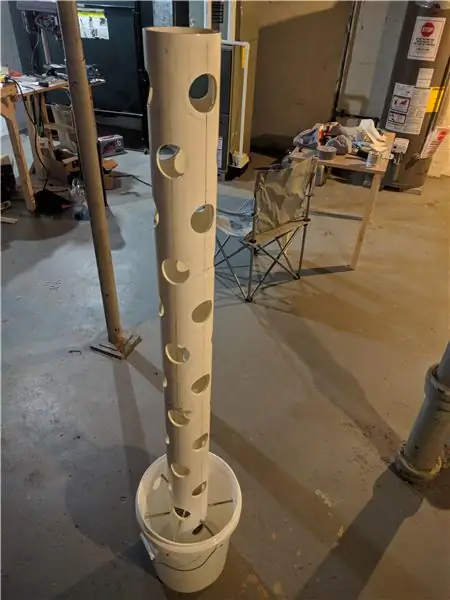

Труба крепится к ковшу с помощью стержня с резьбой 5 / 16-18.
Я рекомендую:
1) Просверлите трубу со сквозными отверстиями 5/16 дюйма, чтобы стержень с резьбой мог пройти насквозь. Их следует размещать по 2 штуки на расстоянии 9, 9,5 и 10 дюймов от дна ведра, при этом отверстия должны располагаться друг напротив друга на одном уровне.
2) Просверлите в ковше отверстия диаметром 5/16 дюйма, расположенные вокруг внешней стороны ковша, снова так, чтобы стержень с резьбой мог пройти насквозь. Отверстия должны быть размещены по 2 на расстоянии 10, 10,5 и 11 дюймов от дна ведра (снаружи) так, чтобы отверстия располагались напротив друг друга на одном уровне.
3) Разрежьте стержень с резьбой на три части по 1 фут.
4) Совместите отверстия для трубы и ковша (труба не должна касаться дна ковша) и вставьте в каждое отверстие резьбовой стержень. Это может быть трудно, если расположение отверстия не было идеальным.
5) Наденьте гайки на оба конца стержня с резьбой, чтобы удерживать его на месте.
6) Уплотните резьбовой стержень силиконом во избежание протечек.
Шаг 6. Установите водоотводчик, насос и верхний переходник

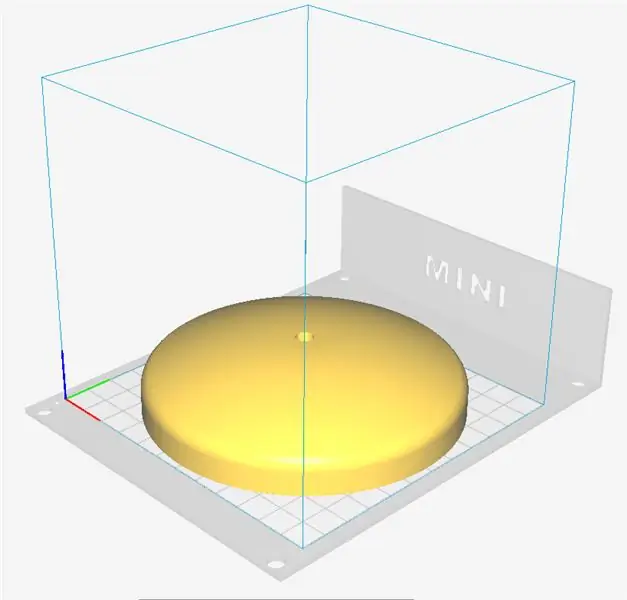

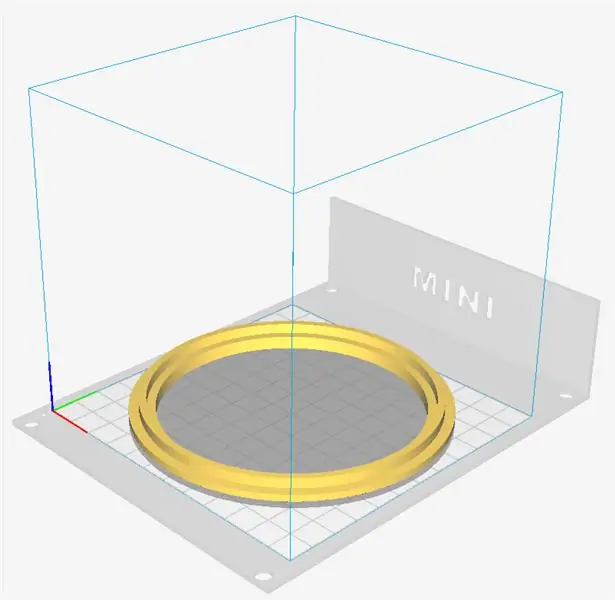

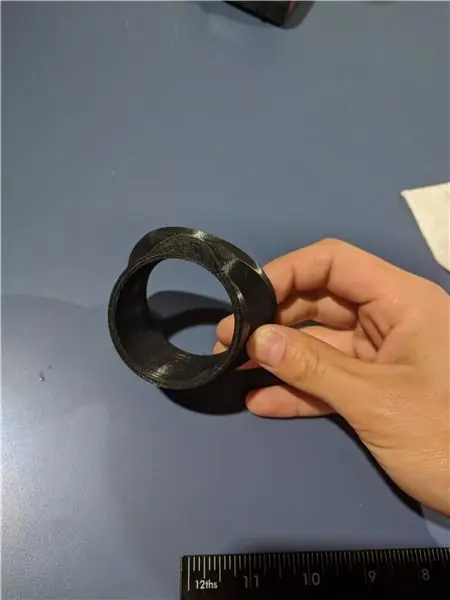

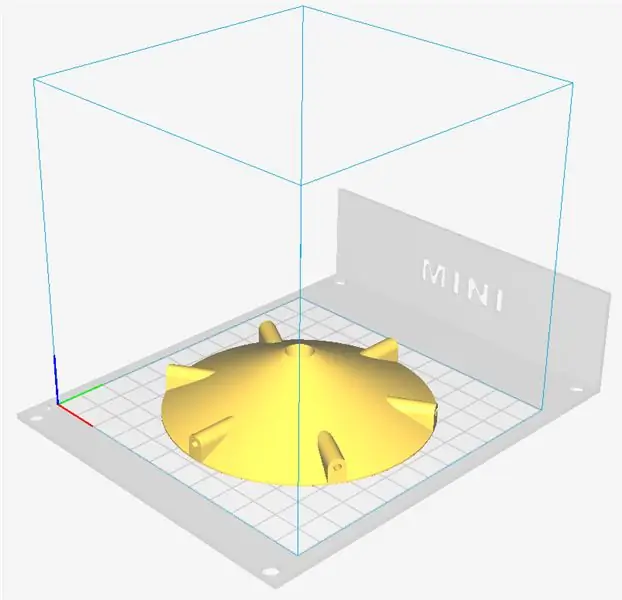

Распечатайте верхний, верхний адаптер и водоотводчик
Присоедините прозрачную трубку 1/2 дюйма к водоводу, она должна плотно прилегать. Если он немного болтается, закрепите его силиконовым герметиком.
Опустите трубку через трубку и проденьте ее через отверстие рядом с дном. (для этого вы можете просверлить отдельное отверстие.) Присоедините трубку к насосу в нижней части ведра.

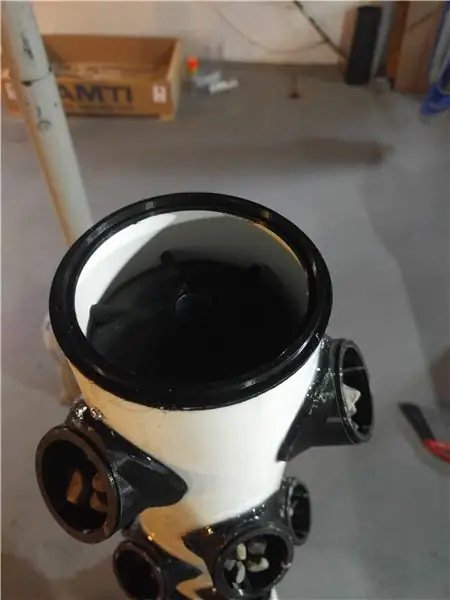

Просверлите 3-6 отверстий под винты №6 в верхней части градирни, на одной линии с чашками для растений, и прикрепите водоотводчик, ввинтив его в винтовые крепления, через внешнюю часть градирни.
Приклейте верхний адаптер на место силиконовым герметиком.
Верх должен просто сидеть на верхнем переходном кольце.
Шаг 7: Добавьте среду для выращивания, рыбу и растения
1) Добавьте воды в систему, не доливайте выше уровня резьбовых стержней, чтобы избежать утечек.

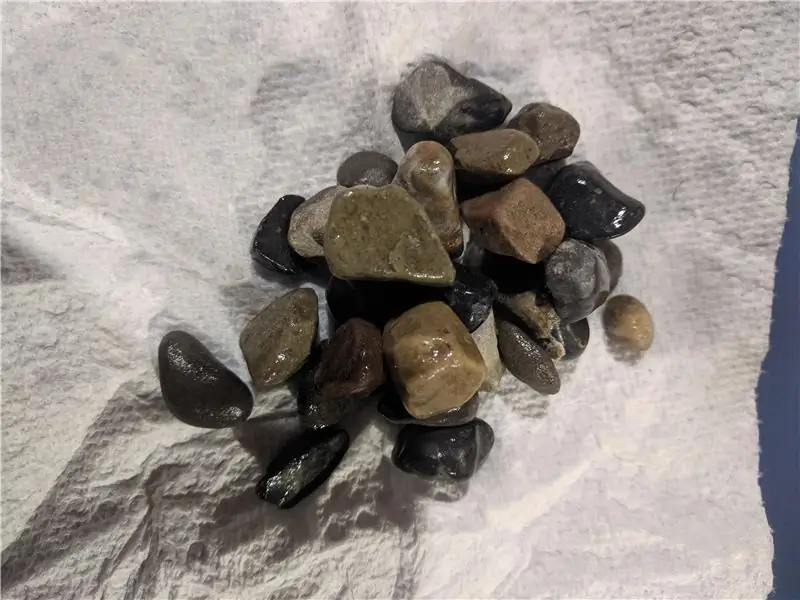

2) Добавьте среду для выращивания в каждую из чашек. Я использую River Pebbles, вы также можете использовать глиняные бусины или любой другой материал по вашему выбору.
3) Добавьте несколько растений, которые были посажены либо на минеральной вате, либо на ватных шариках.
4) Добавьте свою рыбу в систему или используйте питательные вещества для гидропоники.
5) Готово!
