Модификация детского джипа GoBabyGo (Автомобиль Габриэля)
Модификация детского джипа GoBabyGo (Автомобиль Габриэля)

Jeep использовался для этих модификаций

URL:

Шаг 1: потребности / материалы

Потребности:

  • Возможность делать музыку / звук в движении
  • Внутреннее / наружное использование
  • Ремень безопасности
  • Свет перед автомобилем (помогает удерживать внимание впереди)
  • Управление скоростью устройства с помощью кнопки
  • Дистанционное рулевое управление
  • Место хранения

Материалы:

  • Переключить переключатель
  • Провод 16 калибра
  • 7 батареек AA (не требуются, только в эстетических целях)
  • Большая красная кнопка переключателя
  • Электромеханическое реле 12 В постоянного тока
  • 2 х светодиодные фонари
  • Соединители проводов (указанный тип на каждом этапе)
  • Резистор (тип зависит от используемого светодиода)
  • Ремешок Lanyarco с 5 точками

Инструменты:

  • Отвертка
  • Дрель
  • Кусачки
  • Инструмент для зачистки проводов
  • Плоскогубцы
  • Гаечный ключ
  • Дремель
  • Набор для пайки
  • Клей-пистолет

Шаг 2: Сборка из коробки

Сборка из коробки
Сборка из коробки

Автомобиль будет поставляться с инструкциями по сборке. Прилагаемых инструкций будет достаточно для выполнения этого шага. Тем не менее, ниже приведены несколько советов и пояснений по процессу сборки.

Подсказки:

  • В руководстве по эксплуатации есть два разных набора инструкций по сборке автомобиля: один для одноприводного, а второй - для двухколесного привода. Для этих модификаций мы собрали с использованием инструкции по двухколесному приводу.
  • На задних колесах есть метки «L» и «R». При установке колеса кладут на соответствующие стороны автомобиля.
  • Воздержитесь от полной установки рулевого колеса и сиденья, так как в будущем нам нужно будет добраться до некоторых проводов под приборной панелью и сиденьем.
  • Рекомендуется не добавлять колпаки ступицы к колесам на этом этапе, чтобы можно было снять колеса на более поздних этапах. (Изменить: удалить, если нам не нужно снимать колеса позже в проекте)

Шаг 3: Установка «Аварийной остановки»

Установка
Установка
Установка
Установка
Установка
Установка

На этом этапе мы установим «Аварийную остановку», чтобы отключить питание транспортных средств, щелкнув переключатель на тумблере, расположенном в задней части транспортного средства. В приведенных ниже шагах будет описано место установки, чтобы обеспечить возможность зарядки автомобиля даже при выключенном переключателе.

Материалы:

  • 2 провода калибра 16 (желтый провод на изображении)
  • 1 тумблер (2 разъема)
  • 2 винтовых соединителя
  • 2 [Разъем провода на изображении №1]

Инструменты:

  • Отвертка
  • Кусачки
  • Инструмент для зачистки проводов
  • Дрель

Шаги:

  1. Найдите кабель питания

    • Снимите приборную панель и сиденье с автомобиля.
    • За кнопкой зажигания вы увидите красный кабель, который идет к кабелям под сиденьем.
    • Следуйте за тросом и найдите его под сиденьем. Это будет то место, где вы хотите перерезать кабель.
  2. Отрежьте и снимите шнур питания
  3. Возьмите 2 провода 16-го калибра.

    Зачистите оба конца и добавьте зажим соединителя [видно на изображении №1] на один конец обоих проводов

  4. Подключите провода 16-го калибра из предыдущего шага к отрезанному силовому кабелю.

    Результат показан на изображении №2

  5. Подсоедините другие концы проводов 16-го калибра к тумблеру.

    • См. Изображение №5.
    • Горизонтальное подключение будет соответствовать кабелю

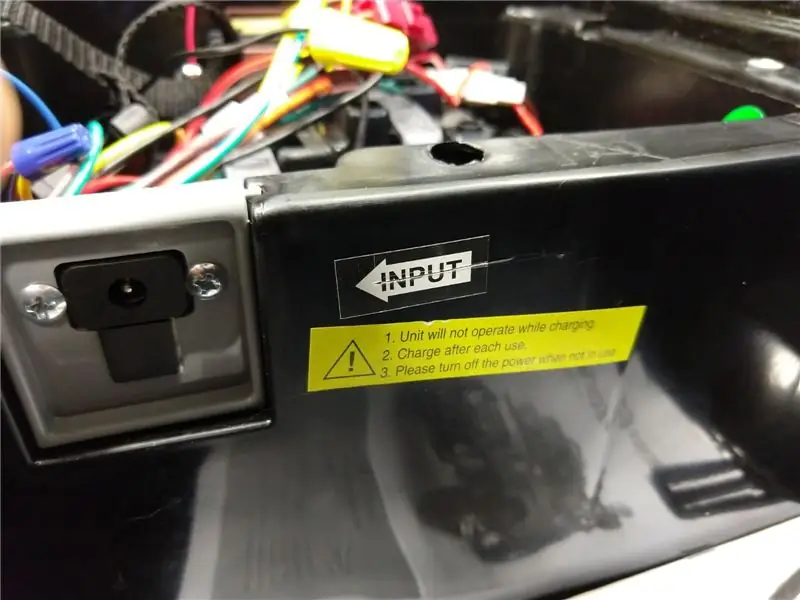

  6. Просверлите отверстие в задней части автомобиля.
  7. Установите тумблер на автомобиль

Шаг 4: Установка кнопки питания

Установка кнопки питания
Установка кнопки питания
Установка кнопки питания
Установка кнопки питания
Установка кнопки питания
Установка кнопки питания

На этом этапе мы установим кнопку на рулевое колесо, которое будет подключено для управления педалью на более позднем этапе.

Материалы:

Кнопка

Инструменты:

  • Отвертка
  • Дрель
  • Инструмент для зачистки проводов

Шаги:

1. Выверните винты и откройте рулевое колесо.

2. Снимите динамик.

3. Просверлите вал рулевого колеса целиком, как показано на изображении №13.

4. Вырежьте пластик внутри вала рулевого колеса.

Контрольное изображение # 16 и изображение # 17, чтобы увидеть до и после

5. Протяните трос от кнопки вниз по валу рулевого колеса.

Кабель должен выходить на кнопку автомобиля

6. Закрепите кнопку на рулевом колесе с помощью стяжки.

Шаг 5: Установка реле

Установка реле
Установка реле
Установка реле
Установка реле
Установка реле
Установка реле

На этом этапе мы устанавливаем реле, которое будет направлять питание между кнопкой и батареей.

Материалы:

  • Кабели
  • Разъемы Twist-On Wire
  • Зажимы для соединителей проводов [видно на изображении №2]

Инструменты:

  • Кусачки
  • Инструмент для зачистки проводов

Шаги:

1. Снимите пластиковую крышку под автомобилем, которая даст вам доступ к кабелям педалей.

2. С помощью вольтметра проверьте, на какой кабель подается постоянное напряжение 12 В, а какой - на двигатель.

  • Для этого конкретного автомобиля красный кабель - это постоянный 12 В, а черный кабель - двигатель.
  • Коричневый кабель просто перережем и обмотаем изолентой.

3. Отрежьте тросы от педали.

4. Протяните кабель, подключенный к кнопке, и кабели, которые были прикреплены к педали (за исключением коричневого), в задний отсек под сиденьем.

Вам нужно будет подключить другой кабель, чтобы получить длину, необходимую для доступа к задней части

5. Подключите кабели к указанному контакту на реле.

  • Контакт 87 - подключите кабель, который получал постоянное напряжение 12 В (первоначально подключенный к педали).
  • Контакт 30 - подключите кабель, который был подключен от мотора к педали.
  • Контакт 86 - подключите к заземленному кабелю.
  • Штырь 85 - разорвите двойной кабель, подключенный к кнопке. Один из этих кабелей подключается к этому контакту.

6. Подключите другую часть двойного кабеля к источнику питания.

Шаг 6: Установка 5-точечного ремня безопасности

Установка 5-точечного ремня безопасности
Установка 5-точечного ремня безопасности
Установка 5-точечного ремня безопасности
Установка 5-точечного ремня безопасности
Установка 5-точечного ремня безопасности
Установка 5-точечного ремня безопасности

На этом этапе мы устанавливаем 5-точечный ремень на сиденье, добавляя дополнительную поддержку.

Материалы:

Ремешок Lanyarco с 5 точками

Инструменты:

дремель

Шаги:

1. Используйте дремель, чтобы прорезать две прорези под сиденьем.

Одна прорезь будет под сиденьем снаружи, другая будет внутри отсека под сиденьем

2. Проденьте набедренный ремень через прорезь.

3. Используйте дремель, чтобы прорезать четыре прорези на боковой стороне автомобиля прямо над задними колесами.

Контрольные изображения №4 выше

4. Вставьте поясной ремень в прорези выше.

5. Присоедините плечевые ремни к креплению потолочного фонаря.

Шаг 7: Подключите динамик к кнопочному управлению

Подключите динамик к кнопочному управлению
Подключите динамик к кнопочному управлению
Подключите динамик к кнопочному управлению
Подключите динамик к кнопочному управлению
Подключите динамик к кнопочному управлению
Подключите динамик к кнопочному управлению

На этом этапе мы будем подключать питание динамика к источнику питания, нажав кнопку на рулевом колесе. Это позволит активировать радиосистему только тогда, когда автомобиль находится в движении.

Материалы:

Разъемы Twist-On Wire

Инструменты:

  • Отвертка
  • Кусачки
  • Инструмент для зачистки проводов
  • Мультиметр

Шаги:

  1. Снимите приборную панель и капот с передней части автомобиля.
  2. Найдите кабель, идущий от кнопки

    Черный кабель, к которому прикреплены два провода

  3. Обрежьте, отделите и зачистите кабель, указанный выше.

    Проволока видна на изображении №4

  4. Используйте мультиметр для проверки целостности цепи, чтобы определить, какой из двух черных кабелей сверху подключен к контакту 85 реле.

    Кабель, подключенный к контакту 85, можно увидеть на изображении №6

  5. После определения кабеля пометьте кабель таблицей или маркировкой, которые будут использоваться в дальнейшем.
  6. Найдите кабель, показанный на изображении №1.
  7. Отрежьте красный кабель, как показано на изображении №2.
  8. Подключите черный кабель без маркировки к другому концу кабеля, который вы свернули ранее.

    • Его не нужно снова подключать к тому же проводу, который был отрезан только от одного из двух черных проводов, отходящих от кнопки.
    • См. Изображение №5 (кабель с синим поворотным разъемом)
  9. Подключите черный кабель, который вы пометили, к красному кабелю cur на шаге № 7, а другой конец черного кабеля выходит из кнопки.

    См. Изображение №5 (кабель с оранжевым поворотным разъемом)

  10. Установите приборную панель обратно на автомобиль.

    Оставьте капюшон для следующего шага модификаций

Шаг 8: Установка светодиодных фонарей

Установка светодиодных фонарей
Установка светодиодных фонарей
Установка светодиодных фонарей
Установка светодиодных фонарей
Установка светодиодных фонарей
Установка светодиодных фонарей

На этом этапе мы подключили два светодиодных фонаря к лобовому стеклу, чтобы водители транспортных средств обращали внимание на переднюю часть.

Материалы:

  • 4 провода калибра 16
  • Резистор (используйте онлайн-формулы, чтобы определить требуемый резистор для ваших светодиодных фонарей)
  • 2 х светодиодные фонари

Инструменты:

  • Отвертка
  • Пистолет для горячего клея
  • Набор для пайки
  • Кусачки
  • Инструмент для зачистки проводов
  • Дрель

Шаги:

  1. Разберите лобовое стекло автомобиля.
  2. Просверлите пару отверстий в верхней части лобового стекла.

    Расположение до желаемого расположения светодиодных фонарей

  3. Подключите один из проводов калибра 16 к короткому концу выводов светодиодов.

    Вам нужно будет припаять кабель штырем

  4. Подключите резистор к длинному концу выводов светодиода.

    Вам нужно будет припаять резистор штырем

  5. Подключите еще один провод 16-го калибра к другому концу резистора.

    Вам нужно будет припаять провод к резистору

  6. Повторите шаги 3-5 для другого светодиодного индикатора.
  7. Пропустите светодиодный свет и кабели в каждое отверстие, сделанное на шаге №2.

    Держите кабель внутри и используйте горячий клей, чтобы закрепить кабель внутри лобового стекла

    Можно увидеть на изображениях выше

  8. Проведите концы кабеля под капотом автомобиля.
  9. Подключите провод, который не подключен к резистору, к известному заземлению под капотом.

    • Для этого шага мы подключили кабель к массе, идущей к фаре.
    • Можно увидеть на изображениях выше
  10. Подключите провод, который подключен к резистору, к источнику питания 12 В.

    • Для этого шага мы использовали мощность, подаваемую на фары.
    • Можно увидеть на изображениях выше
  11. Соберите автомобиль

    Верните лобовое стекло и капот обратно на автомобиль вместе с любыми другими деталями, которые могут быть сняты в это время (модификации завершены)
