Всем привет!

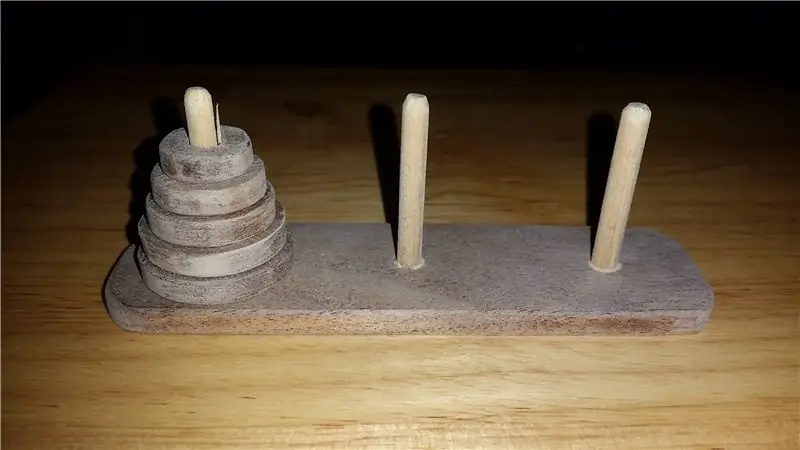

Добро пожаловать в нашу следующую инструкцию. Надеюсь, вам понравится этот фильм так же, как и мне. Я действительно сделал это произведение несколько лет назад, после просмотра «Восстания планеты обезьян». Я сделал несколько дисков разного размера с разным количеством дисков. В этом уроке мы сделаем туристическую «Ханойскую башню» или «Башню Лукаса». Он имеет размеры 4 1/2 дюйма x 1 1/4 дюйма x 1 1/2 дюйма в высоту и воспроизводится с использованием 5 дисков. Это простой проект, который под силу даже новичкам. Некоторые очень маленькие, например крошечные, будут выполнены. Так что следите за кончиками пальцев! Давайте начнем.
Необходимые инструменты:
- Квадрат (необязательно)
- Ручная угловая коробка и пила (резать мелкие детали большими инструментами бессмысленно и опасно)
- Настольный шлифовальный станок или ленточный шлифовальный станок, закрепленный на столе
- Круглый шлифовальный шаблон (купленный в магазине или самодельный, может быть, в следующий раз я подскажу)
- Бритвенный нож
- Дрель или ручная дрель с острым сверлом 3/16 дюйма
Необходимые материалы:
- Клей для дерева
- (1) Кусок деревянного ложа толщиной 3/16 дюйма x 4 1/2 дюйма x 1 1/4 дюйма
- (5) Кусочки деревянного ложа толщиной 3/16 дюйма x 1 1/4 дюйма x 1 1/4 дюйма
- (3) дюбеля 3/16 "D x 1 1/2"
Примечание: изображения показывают материал, достаточно, чтобы сделать 2 единицы.

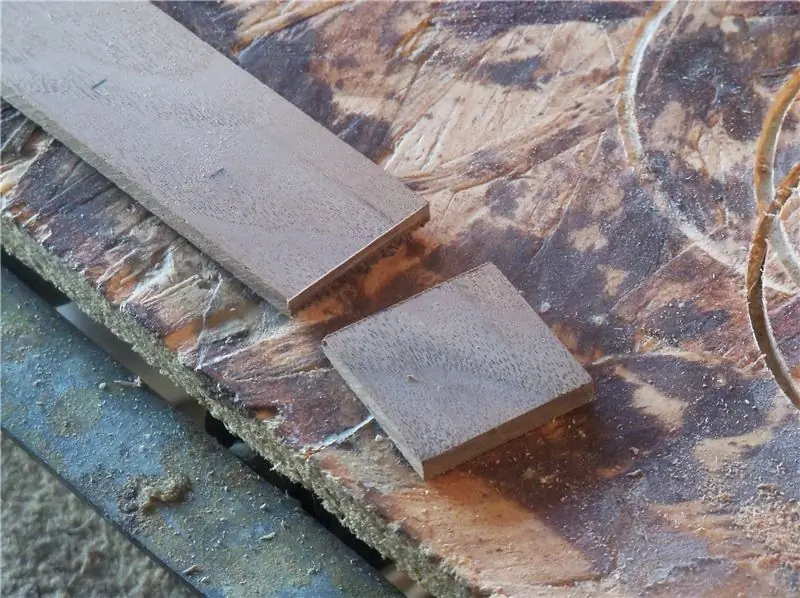

Шаг 1: вырезание заготовок
Если вы похожи на меня, вы, вероятно, сможете найти большую часть того, что вам нужно, в каком-нибудь ведре, кубике или тайнике в своем магазине. В противном случае палочка для перемешивания краски предложит достаточно плоского материала, для чего вам понадобится только дюбель 3/16 дюйма. Если вы используете палочку для перемешивания, ваш материал будет 1 дюйм, а не 1 1/4 дюйма.
Теперь, предполагая, что у вас есть кусок толщиной 3/16 дюйма x 1 1/4 дюйма, мы разрежем его по длине. Я включил бритвенный нож в список инструментов, потому что эти части тонкие, и их можно надрезать и щелкнуть, если у вас нет средств их разрезать. Чтобы надрезать и защелкнуть дерево, сделайте сначала небольшие надрезы. Легче отломать маленький кусок от большого. Отмерьте и сделайте 5 отметок на расстоянии 1 1/4 дюйма друг от друга. Теперь, используя квадратный нож и бритвенный нож, нанесите линию поперек ложи. Сделайте несколько проходов, чтобы пройти примерно 1/2 пути через ложу. Согните ложу по линии надреза, чтобы "защелкните" приклад. Убедитесь, что и сделайте щелчок по направлению к зарезанной поверхности, чтобы получить чистый разрыв.
Если деталь не "ломается" относительно легко, забейте ее еще несколько раз. Продолжайте эти шаги до тех пор, пока не получите 5 квадратов @ 1 1/4 дюйма и 1 прямоугольник @ 4 1/2 дюйма. Если у вас есть митра, вы можете завершить этот процесс в кратчайшие сроки. Кроме того, в это время отрежьте 3 куска дюбеля 3/16 дюйма и длиной 1 1/2 дюйма.
Шаг 2: сверление
С помощью сверла 3/16 дюйма, желательно на сверлильном станке, мы просверлим 1 отверстие в центре каждого квадрата. Нарисуйте 2 линии из противоположных углов, чтобы найти центр. Вы можете использовать ручное сверло, но знайте, что отверстия должны быть Будьте прямыми. Для прямоугольника размером 4 1/2 дюйма просверлим 3 отверстия. По центру ширины 1 1/4 дюйма (или 1 дюйм при использовании карандаша для краски) просверлите по 1 3/4 дюйма с каждого конца, а также в центре прямоугольника 4 1/2 дюйма.

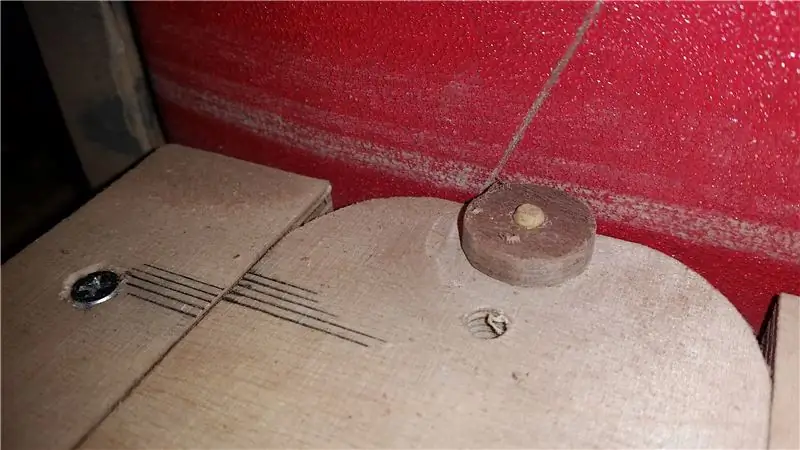

Шаг 3: шлифование дисков
Здесь мы шлифуем (5) квадратов размером 1 1/4 дюйма на 5 мерных дисков. Наибольшая чистовая обработка на 1 1/8 "D и с шагом 1/8", наименьшая чистовая обработка на 5/8 "D. В комплекте у вас будет диск размером 1 1/8 дюйма, 1 дюйм, 7/8 дюйма, 3/4 дюйма и 5/8 дюйма. Если у вас есть настольный шлифовальный станок и приспособление для шлифования кругов, это будет легко. I нет, поэтому я сконструировал пару кронштейнов, чтобы удерживать ленточную шлифовальную машину на боку, и сделал стол с салазками, чтобы удовлетворить свои потребности. Ручная шлифовка возможна, но требует много времени. Есть и другие способы получить круглый диск. Просто следите за пальцами и не пытайтесь удалить слишком много материала за один раз: более мелкие кусочки могут треснуть.
Шаг 4: Легко сделать это
Возьмите наждачную бумагу и разгладьте все края диска. Также скруглите угол прямоугольника 4 1/2 дюйма и ослабьте его края. Ослабьте и «куполообразно» 1 конец каждого дюбеля. Слегка отшлифуйте круглую длину дюбеля, чтобы диск легко скользил. Отшлифуйте внутреннюю часть отверстие в диске также поможет в этом.
Шаг 5: Сборка
Используя минимум клея, поместите плоский конец каждого дюбеля в одно из трех отверстий в основании. Сотрите весь лишний клей. На один из внешних дюбелей сложите диски от большего к меньшему. Теперь вы готовы к игре.
Цель игры: перебросить стопку с одного конца базы на другой. Перемещайте только 1 диск за раз, и вы не можете поместить больший диск на меньший. Удачи!
