Привет! Сегодня я пошагово расскажу, как смоделировать и распечатать масштабную модель простой одноколонной ванны для птиц. Если вы не знакомы с TinkerCAD, я бы посоветовал сначала посетить этот сайт и пройти обучение, поскольку базовое проектирование в TinkerCAD является обязательным для этого проекта.
Материалы
- Не менее 50 граммов нити PLA (цвет на ваш выбор)
- Один 3D-принтер
Программ
- Ultimaker CURA
- TinkerCAD
Шаг 1: Моделирование в TinkerCAD: база
Когда вы познакомитесь с TinkerCAD, откройте новый проект и назовите его так, чтобы его было легко найти, если вам придется вернуться к проекту позже.

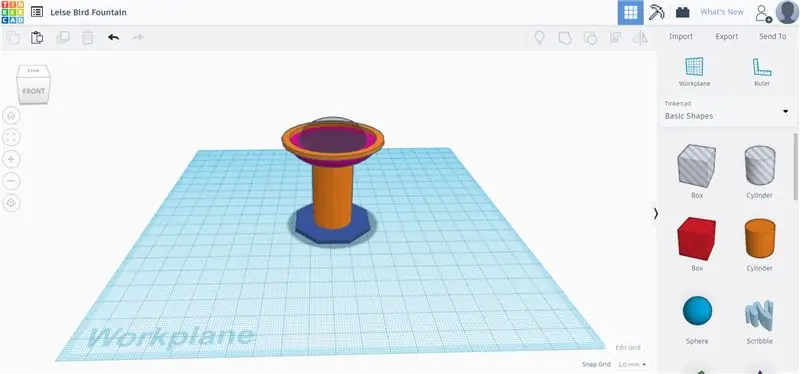

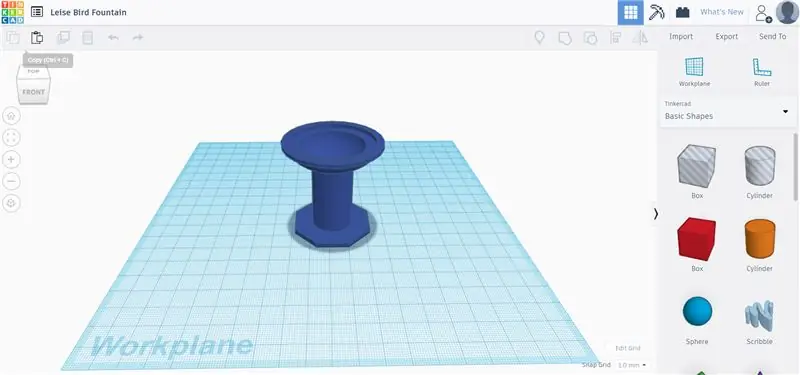

(Вы можете заметить, что в верхнем правом углу изображения уже есть ванночка для птиц; я ее заранее разработал и использую в качестве справки.)

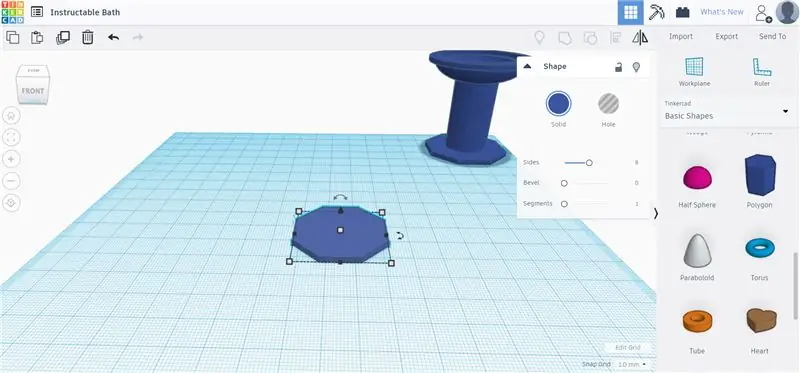

Основание ванны - самая легкая часть. Перетащите многоугольник на рабочую плоскость и отрегулируйте количество сторон по желанию; Я использовал восьмиугольник. Масштабируйте его по своему желанию, но убедитесь, что длина и ширина равны. Укоротите форму, чтобы она была не более 2–3 миллиметров в высоту; этого как раз достаточно, чтобы быть прочным и хорошо печатать, не тратя впустую нить.
Шаг 2: Моделирование: колонна

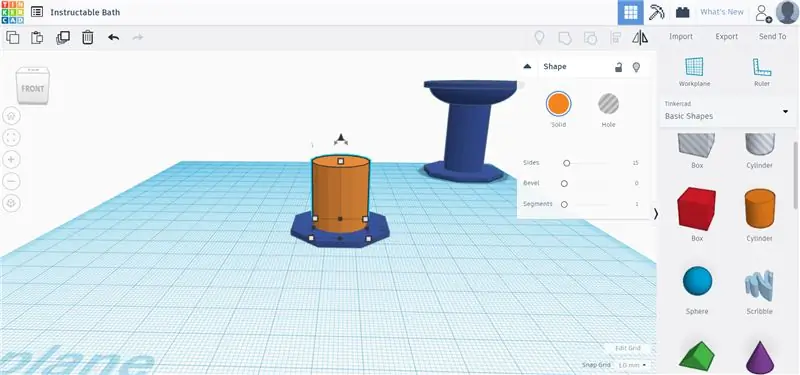

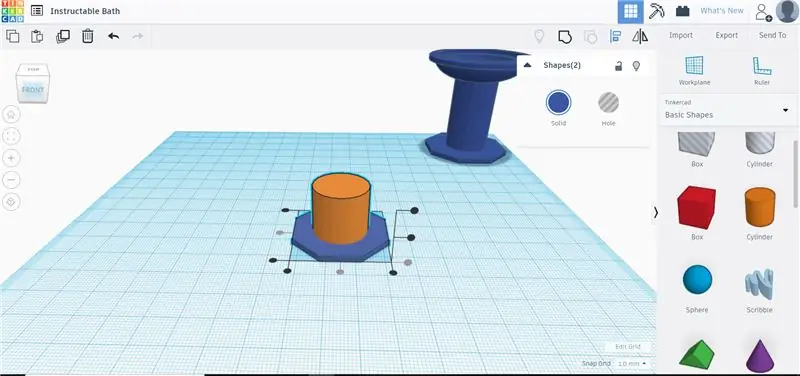

Когда ваша база будет завершена, перетащите цилиндр примерно по центру базы. Выровняйте их с помощью инструментов TinkerCAD.
Если вы хотите, чтобы колонна выглядела как мраморная, уменьшите количество сторон цилиндра (как минимум до 12). Если вы хотите получить гладкий вид, увеличьте количество сторон. Сделайте цилиндр сколь угодно высоким, но не слишком высоким! Если он слишком высокий, он может быть неустойчивым или иметь слишком большую высоту для вашего принтера. На этом этапе вы можете сгруппировать части вместе, но это не обязательно.
Шаг 3: Моделирование: чаша

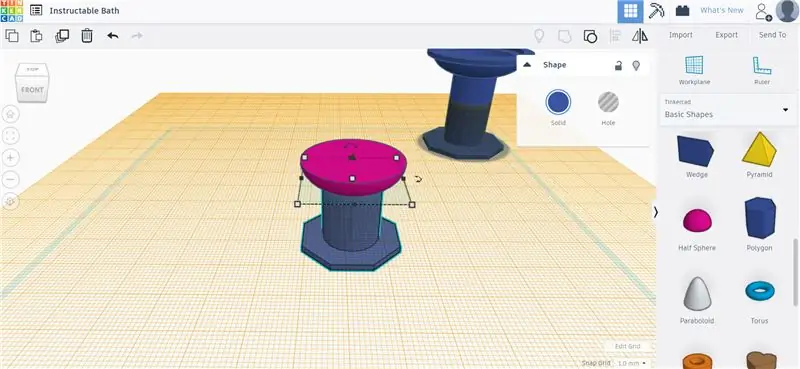

Переместите рабочую плоскость в верхнюю часть колонны. Добавьте к модели полусферу, опять же примерно в центре колонны. Отрегулируйте размеры полусферы так, чтобы она была такой же ширины и длины, что и основание, и выровняйте формы.
Отсюда переместите всю полусферу вниз на несколько миллиметров в рабочую плоскость. Это делает модель устойчивой и «соединяет» колонну и чашу вместе. Осмотрите модель; Если вам это нравится, значит, вы все сделали правильно. Для этой ступеньки нет ни одной подходящей высоты. Если хотите, сгруппируйте фигуры и переходите к следующему шагу.
Шаг 4: Моделирование: отверстие

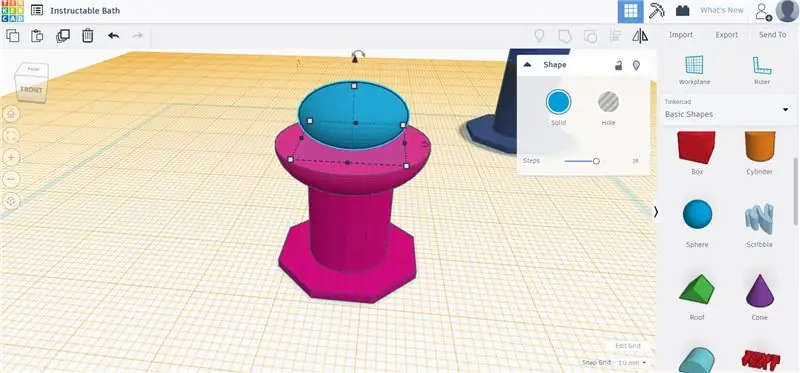

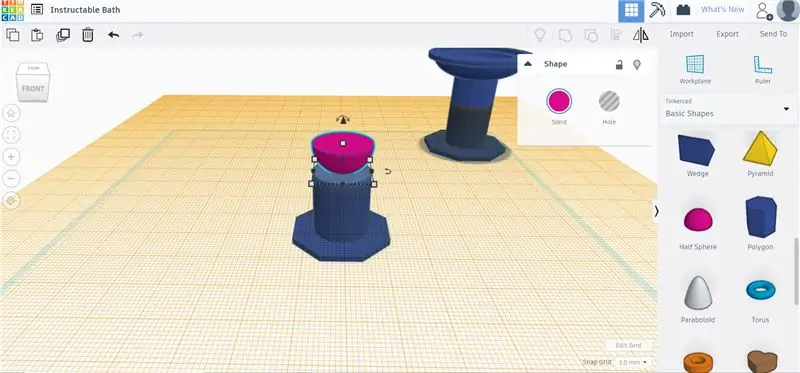

Переместите рабочую плоскость поверх чаши и добавьте сферу к модели. «Сожмите и растяните» эту форму в продолговатый сфероид, как показано на картинках выше, и выровняйте его по модели. Обратите внимание на высоту растянутого сфероида.

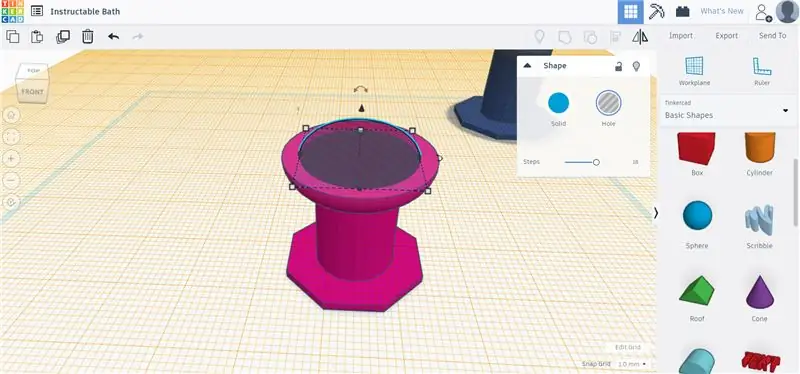

После того, как вы создали желаемую форму, переместите ее на рабочую плоскость (и чашу) на половину высоты сфероида. Сделайте отверстие вместо формы и сгруппируйте ее с моделью.

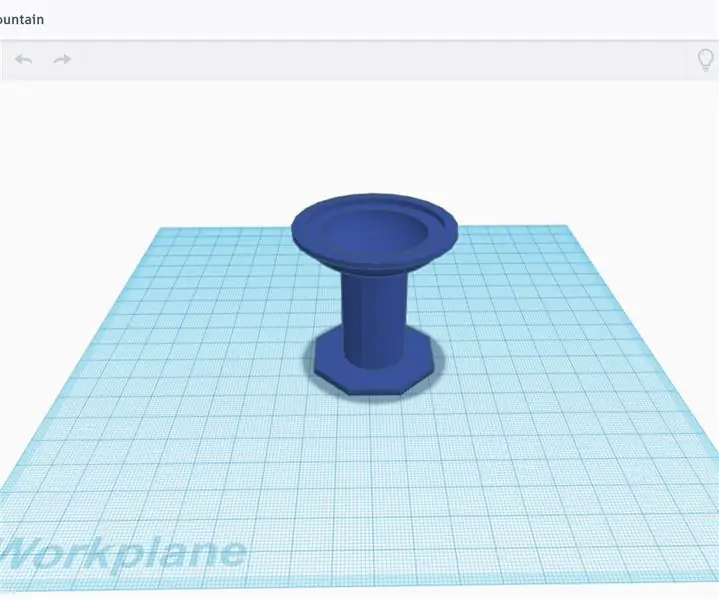

Готово! То есть до тех пор, пока вы не хотите, чтобы на краю миски была стилизованная «губа». Если да, переходите к следующему шагу; в противном случае пропустите его и перейдите к печати.
Шаг 5: (Необязательно) Моделирование: губа

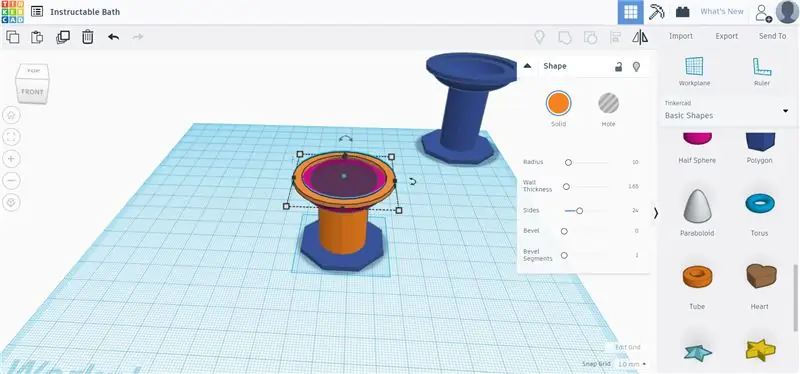

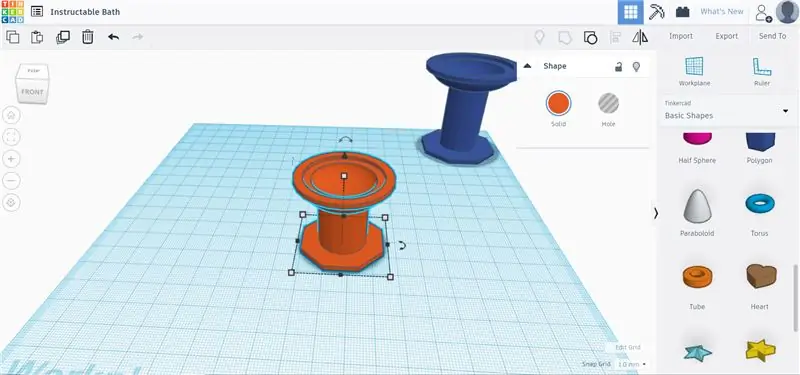

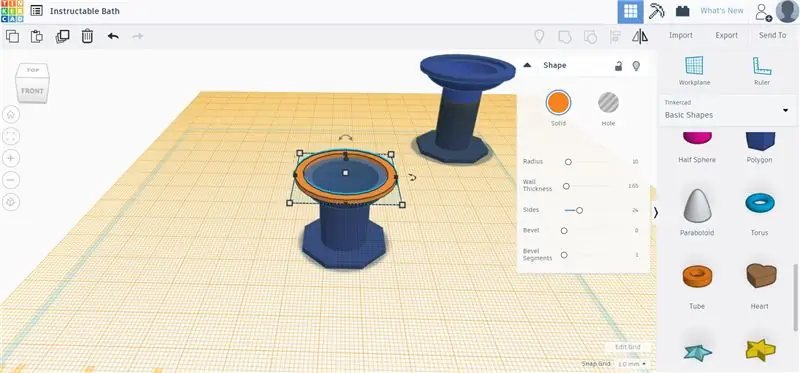

Перетащите трубу на рабочую плоскость и совместите ее с моделью. Укорочите его, чтобы он был немного меньше высоты вашей подставки, и отрегулируйте длину и ширину так, чтобы они выходили за край чаши по желанию. Отрегулируйте толщину стенки, если вам нужно, чтобы трубка была достаточно соединена с чашей, выровняйте еще раз и сгруппируйте объект вместе. Теперь вы готовы к печати!
Шаг 6: Печать: Ultimaker CURA и печать

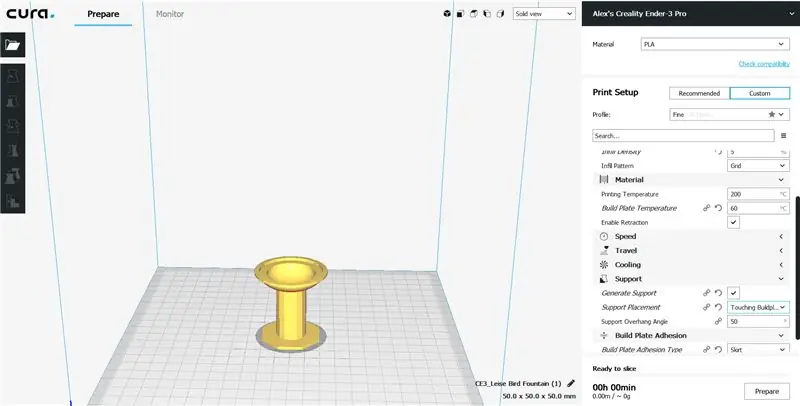

В этом проекте я использовал Ultimaker CURA в качестве программного обеспечения для нарезки. Если вас не интересует качество печати, вы можете загрузить CURA со своим принтером и материалом, позволить ему определять настройки и переходить к печати! Я отрегулировал настройки на «прекрасное» качество, с температурой сопла 200 градусов и температурой слоя 60 градусов (Цельсия), со встроенными опорами, прикрепленными только к рабочей пластине. Перенесите это на свой принтер, убедитесь, что платформа выровнена, и запустите ее!
Шаг 7: Пост-печать

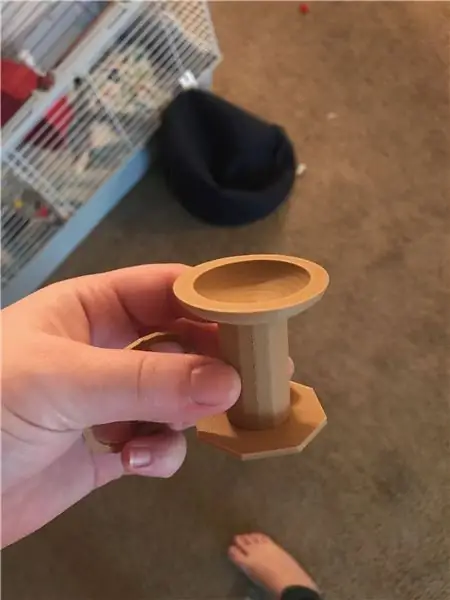

После печати удалите все опоры и отшлифуйте излишки нити по желанию. У вас должна быть полнофункциональная масштабная модель купальни для птиц; если нет, не бойтесь попробовать еще раз.
Надеюсь, вам понравился процесс, и вы повеселитесь!
