Фон
Для моего первого прототипа использовались бейсбольный мяч, гиря в два фунта и деревянная доска. Я провел тестовый прогон своего прототипа, создав простую конструкцию с первоклассным рычагом, где я поместил деревянную доску на двухфунтовую гирю, которая служила точкой опоры. Затем я положил на конец бейсбольный мяч, который служил нагрузкой, в то время как моя нога служила усилием, когда я наступал на деревянное покрытие с другого конца.
Проведя несколько испытаний с этим рычагом, я подумал о конструкции этого проекта и решил, что его характеристики можно улучшить, используя более длинный металлический стержень для большего механического воздействия, с ручным совком на конце для удержания бейсбольного мяча. В конце концов, я использовал пружины, чтобы усилить механизм и поднять мяч на нужную мне высоту.
Запасы
Используемые материалы:
1 - Стальная перфорированная квадратная труба (3 фута)
1 - Стальная круглая труба (3 фута)
1 - Ручной совок 2 - П-образные болты (шириной 1,5 дюйма)
Стержень с резьбой 2 - ⅜ дюйма (3 фута)
Болт с проушиной 1-3 / 16 (3 дюйма)
1 - тополь проектная доска 2 - брус 2х4 (3 фута)
1 - коробка шайб ⅜ дюйма
1 - коробка гаек ⅜ дюйма
Металлические болты 2 - ⅜ дюйма (3 дюйма)
1 - мешок хозяйственных пружин (разной длины)
1 - пакет быстрых ссылок ⅛ дюйма
2 - резиновые втулки (внутренний диаметр ¾ дюйма)
1 - пластиковая крышка
Шаг 1:
Шаг 1

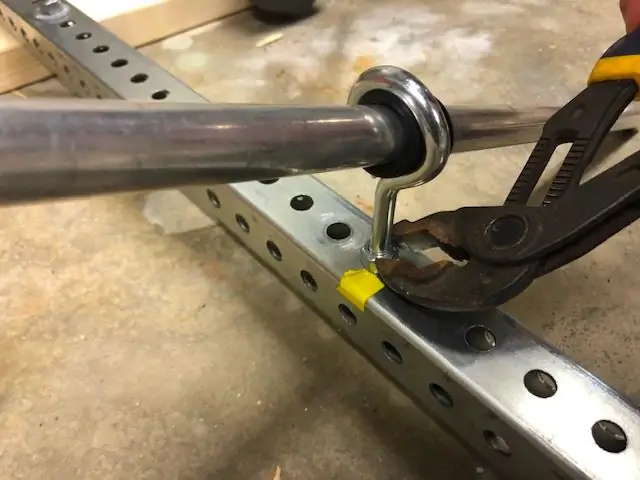

Начните с ввинчивания рым-болта в центральное отверстие стальной квадратной трубы. Используйте гайки и затяните так, чтобы отверстие рым-болта было параллельно квадратной трубе. Важно отметить, что гайки следует использовать как в верхней, так и в нижней части стальной трубы, чтобы обеспечить их затяжку гаечным ключом. Проденьте стальную круглую трубку через отверстие для рым-болта и используйте две резиновые втулки, чтобы удерживать трубку на месте. К более длинному концу трубки будет прикреплена ручная лопатка.
Шаг 2:
Шаг 2

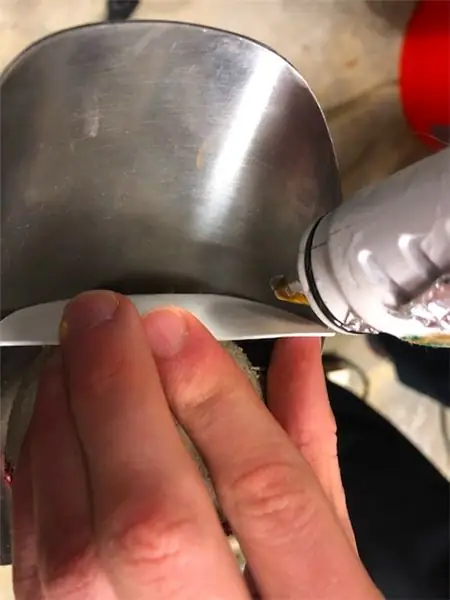

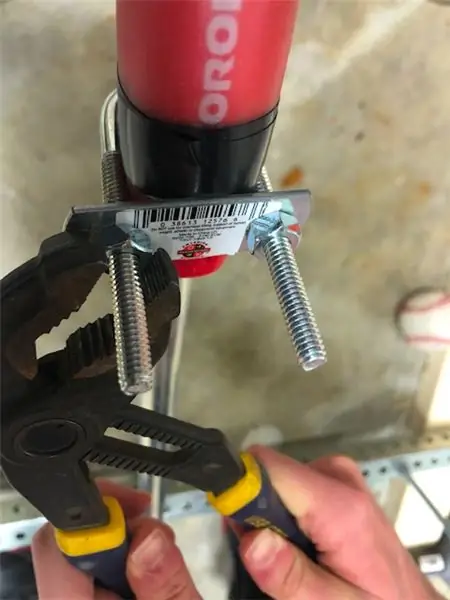

Присоедините ручную лопатку к концу круглой трубки так, чтобы она была параллельна трубке, используя два U-образных болта. Затяните с помощью гаечного ключа, чтобы ручная лопатка была надежно прикреплена к трубке. Здесь будет размещен бейсбольный мяч. Вырежьте пластиковую крышку по форме конца ручной лопатки и приклейте ее на место горячим клеем. Это будет удерживать бейсбольный мяч на месте во время его подбрасывания.
Шаг 3:
Шаг 3

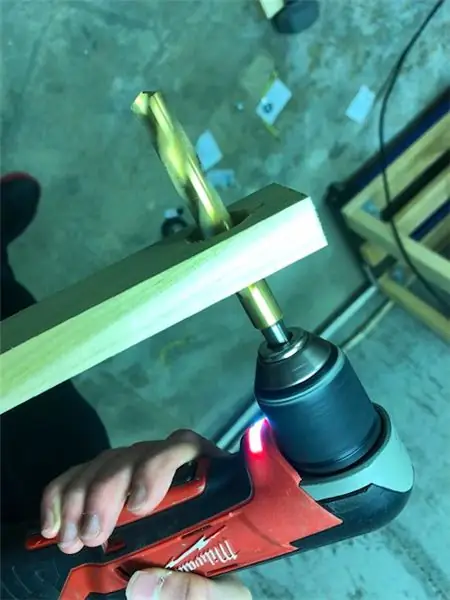

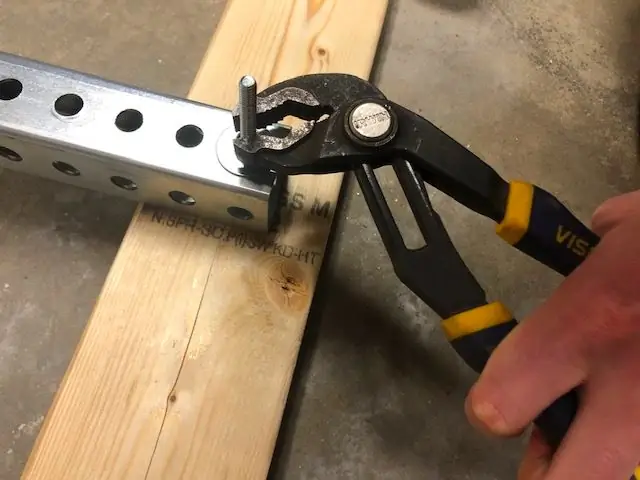

Прикрепите концы квадратной металлической трубки к двум деревянным частям, чтобы создать устойчивую платформу. Сначала просверлите отверстия в древесине, чтобы продеть болты, используя сверло немного больше диаметра болта. Также прорежьте отверстие внизу, чтобы верхняя часть болта вошла в дерево, чтобы основание оставалось устойчивым. Используйте два болта, прикрепите шайбу и гайки и затяните гаечным ключом.
Шаг 4:
Шаг 4:

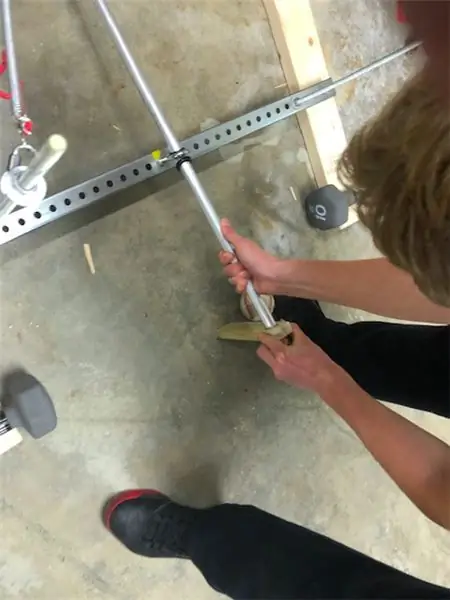

Используя большое сверло, просверлите целиком в проектной доске диаметром дюйма. Это то место, куда войдет другой конец круглой металлической трубки, чтобы создать рычажный механизм. Обрежьте доску так, чтобы высота доски была достаточной, чтобы другой конец трубки находился на земле.
Шаг 5:
Шаг 5

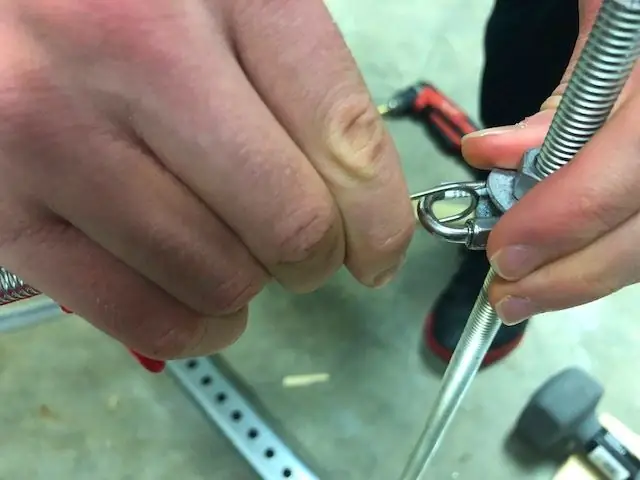

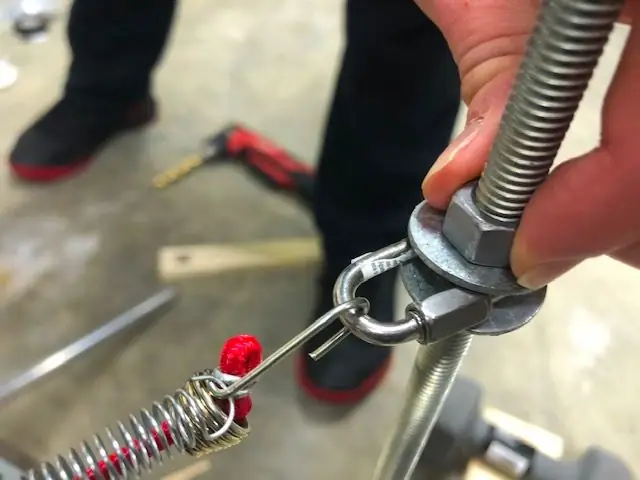

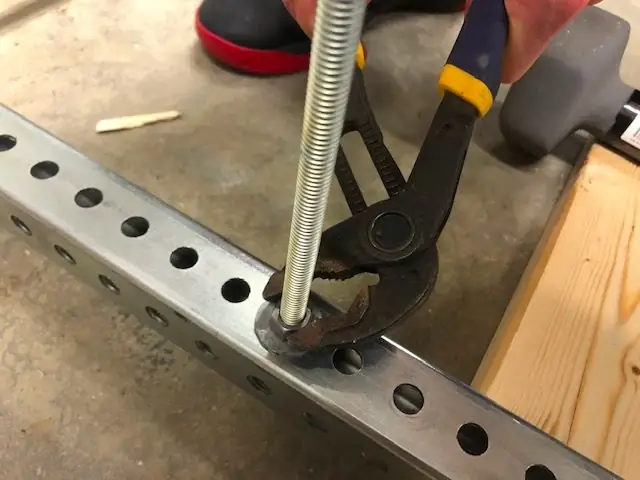

Теперь, когда рычажный механизм и основание системы построены, пора построить пружинную систему, обеспечивающую энергию для подбрасывания бейсбольного мяча. Используйте две гайки и две шайбы, чтобы прикрепить конец одного из стержней с резьбой к квадратной трубе рядом с деревянным основанием. Сделайте то же самое с другой стороны. Также используйте две гайки и шайбы с быстросъемным соединением между ними, чтобы обеспечить крюк для пружин. Повторите то же самое с другим стержнем с резьбой. Также используйте по одной гайке, одной шайбе и одной быстрой перемычке с каждой стороны первого U-образного болта на совке ручки. Он используется для крепления другой стороны пружины.
Шаг 6:
ШАГ 6

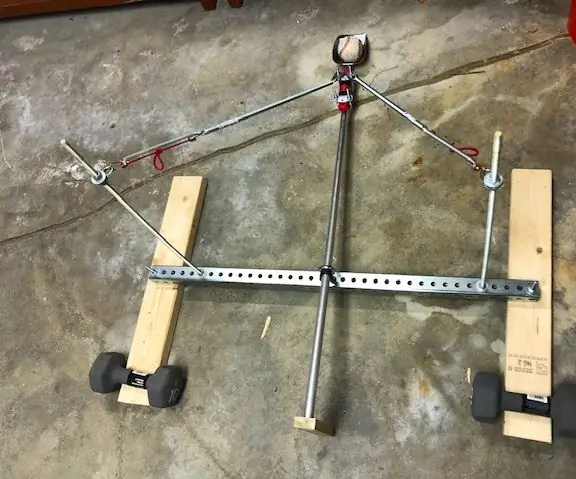

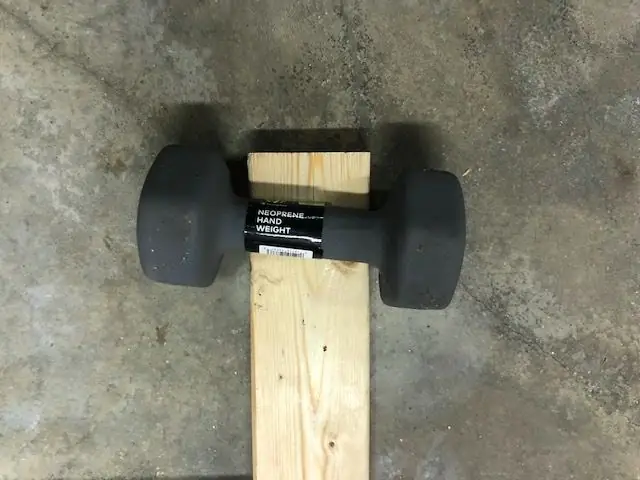

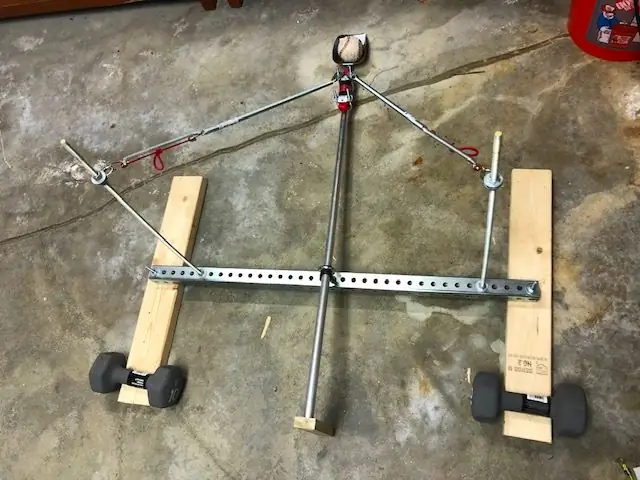

Поэкспериментируйте с различными пружинами, чтобы получить нужное количество силы, чтобы подбросить бейсбольный мяч на нужную высоту удара. Наконец, используйте любые грузы на конце деревянного основания, чтобы убедиться, что механизм не поднимается при использовании. Наконец, поставьте курок на место с растянутыми пружинами, поместите бейсбольный мяч в совок, возьмите биту, нажмите на спусковой крючок передней ногой и ударьте хоумран!
