Итак, это снова поучительная лампа. Недавно мне пришла в голову идея сделать трехмерный многослойный ночник, и тогда мой друг показал мне этот плакат НАСА. Итак, я превратил его в лампу. Взгляните и позвоните мне, если у вас есть какие-либо сомнения. Я не знаю, могу ли я прикрепить файлы Adobe Illustrator, которые я сделал для печати, но напишите мне здесь или в Instagram, если хотите попробовать. Я отправлю вам файлы по электронной почте. Наслаждаться!
Шаг 1: Необходимые материалы / процессы:
Вот список того, что вам понадобится.
- Бумага формата А4. Желательно тонкий, но не очень хрупкий (100 г / м2 должно быть хорошо. Я использовал 250 GSM, что слишком толсто)
- Фанера / дерево или МДФ для изготовления каркаса. Используйте все, что вам удобно. Я использовал фанеру. Мои размеры рамы 290 х 210 х 100 мм. Вы можете использовать свой собственный, но вам придется соответственно масштабировать плакат.
- Цветной принтер (или его можно распечатать)
- 2 мм МДФ для задней подсветки (размер такой же, как у плаката)
- Лист мдф 5 мм для распорок
- желтая светодиодная лента с переходником
- клей-пистолет
- Провод длиной 500 мм и двухконтактная вилка для подключения к электросети.
- паяльник
- Коричневая краска для дерева и некоторые инструменты для обработки дерева, такие как пила, наждачная бумага и т. Д. (Не обращайте внимания, если вы используете МДФ или другую коробку для рамы)
- Exacto нож
Необходимые навыки, которые помогут:
- Adobe Illustrator / Corel Draw или любое другое приложение для рисования векторных изображений
- Adobe Photoshop
- базовая идея деревообработки
- базовое представление о пайке и электрических соединениях.
Шаг 2: Делаем каркас

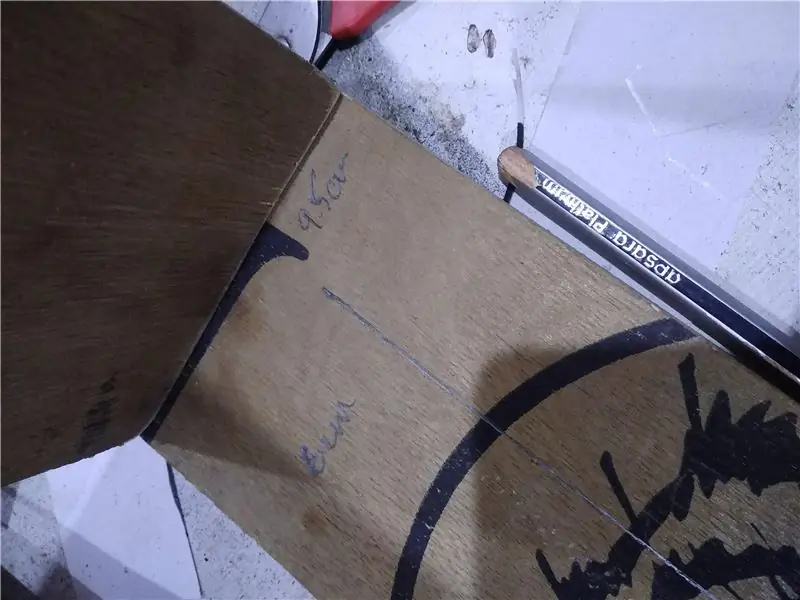

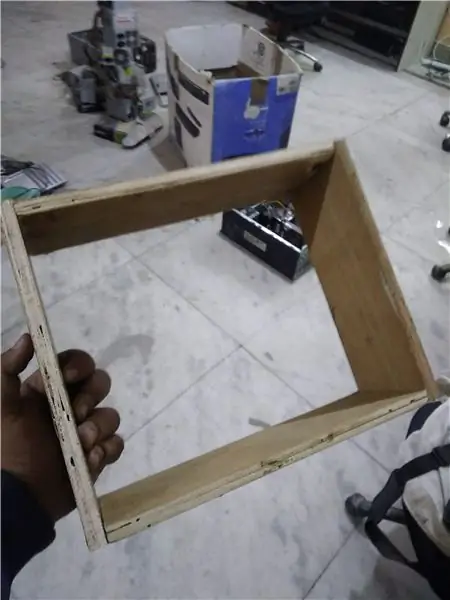

Для начинающих строителей неплохо начать с рамы, потому что, если у вас нет подходящих инструментов (как у меня), вы можете сделать раму меньшего размера. Поэтому для рамы выберите размер бумаги, который вам нравится, и измерьте периметр бумаги. Это плюс 4-кратная толщина вашей фанеры - это длина фанеры, которая вам понадобится. Я разделил плакат на 4 основных слоя с зазором 10 мм между каждым слоем. это дает мне ширину 40 мм. Затем я добавил несколько деревянных концевых упоров для поддержки источника света и плаката с обеих сторон, как показано на рисунке, что занимает около 10 мм. Затем, только на светильники требуется около 40 мм, включая адаптер.

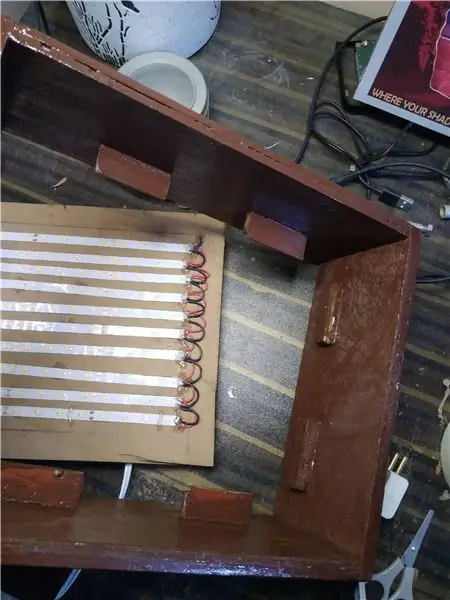

и, наконец, передняя часть всего кадра немного выше плаката, то есть примерно на 10 мм больше. Это дает нам ширину рамы 100 мм. Было бы лучше, если у вас есть запасные части на всякий случай. После того, как вы сделали раму и установили деревянные концевые детали, обведите внутреннюю часть рамы на 2-миллиметровой доске МДФ, чтобы сделать свет, и посмотрите, подходит ли он хорошо. раскрасьте все это и положите сушиться.
Шаг 3: Делаем свет

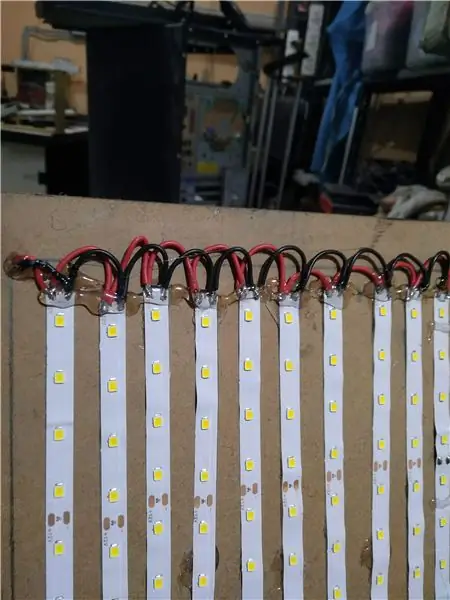

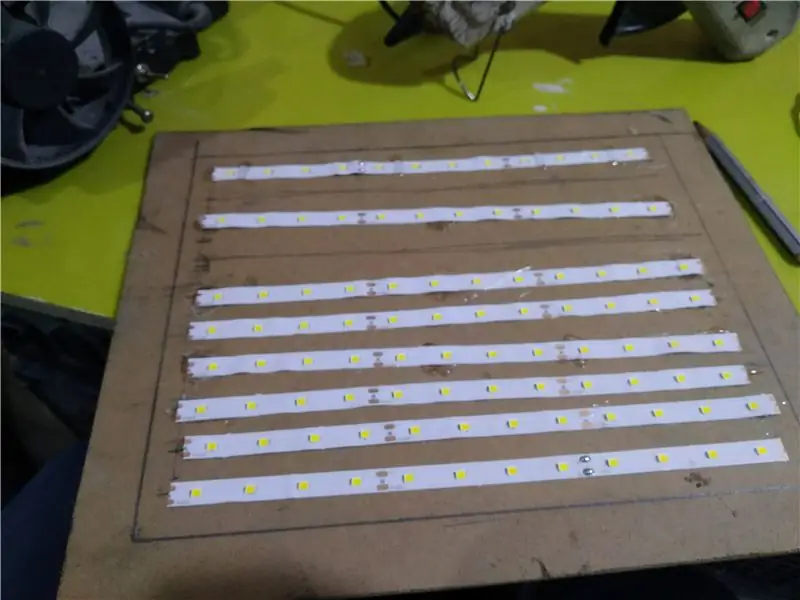

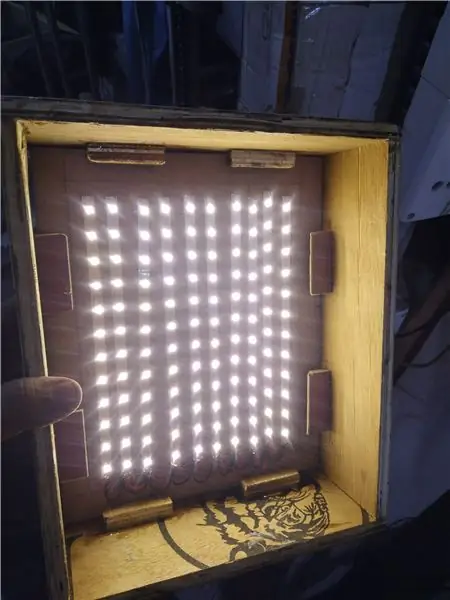

Это может быть немного в новинку для людей, у которых не было много испытаний в области электричества, но я постарался сделать это как можно проще. Так что, по сути, для того, чтобы равномерно распределить и осветить лампу, вам нужно сделать занавес из горит, как показано. Для этого купите рулон желтых светодиодов (я люблю желтый, но вы можете выбрать белый или любой другой цвет). Эти светодиоды довольно дешевы, и вы можете купить их в любом местном магазине электротехники или бытовой техники. Кроме того, вам необходимо указать смещение, чтобы светодиоды не попадали на деревянные стойки, установленные в раме. Я дал смещение 20 мм. После этого разделите область на несколько частей так, чтобы ширина полосы (у меня была 5 мм) поместилась в них (я разделил их на 10 примерно равных частей). У светодиодных лент обычно есть клейкая задняя часть, поэтому их можно приклеить к МДФ-плате, разрезав их (вдоль светодиодной ленты, которую вы покупаете, будет отображаться метка ножниц, указывающая места, в которых ее можно разрезать. Обычно это после 3 светодиодов). Отрежьте полоски по длине и отметкам и приклейте их к МДФ либо с помощью собственного клея, либо с помощью клеевого пистолета. Обычные клеи обычно не работают с МДФ, так как он очень впитывающий. Теперь о соединениях. Светодиоды подключены параллельно, что означает, что все положительные стороны лент подключены, а также отрицательные стороны, которые затем подключаются к положительному и отрицательному выходу адаптера соответственно. Это показано на втором рисунке. Теперь подключите адаптер и проверьте, работает ли он. Если все работает, у вас должно получиться что-то похожее на 3-ю картинку.
Шаг 4: Разделение плаката на слои
Желающие могут бесплатно скачать плакат с сайта НАСА. Я также загрузил его сюда, так что посмотрите. Я использовал фотошоп для этого шага, а затем векторизовал все это в иллюстраторе. Я использовал инструмент лассо в фотошопе, чтобы выделить и разделить плакат на различные фоны и передний план. Затем я использовал штамп клонирования, чтобы немного расширить слои, чтобы они не казались пустыми, когда я накладываю их. Наконец, я вошел в иллюстратор и векторизовал все это, а затем распечатал их на отдельных страницах с общей рамкой, как показано, и вырезал их с помощью точного ножа.
Шаг 5: Делаем зазоры между слоями и складываем слои

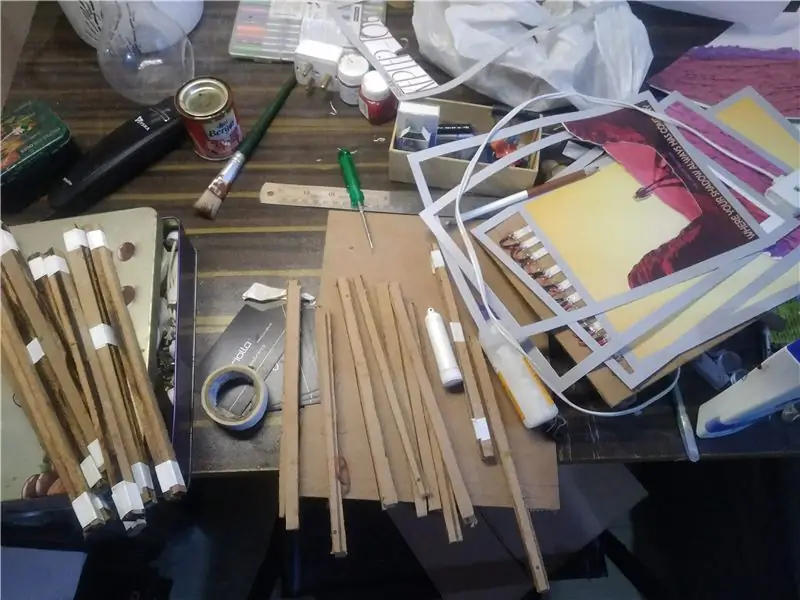

Итак, здесь я сделал несколько тонких стоек из 5-миллиметровых листов МДФ, как показано, а затем склеил их вместе, чтобы получилось несколько 10-миллиметровых стоек. Я использовал дремель, однако лучшим и профессиональным вариантом было бы использование лазерного резака. Это сделало бы вашу жизнь намного проще. Затем, когда стойки будут сделаны, пришло время для сборки. Во-первых, выровняйте эскизы внутри рамы и установите светильники, чтобы проверить, все ли в порядке. Это ваш последний шанс исправить любые ошибки в печати или бумаге, которые вы сделали lol.

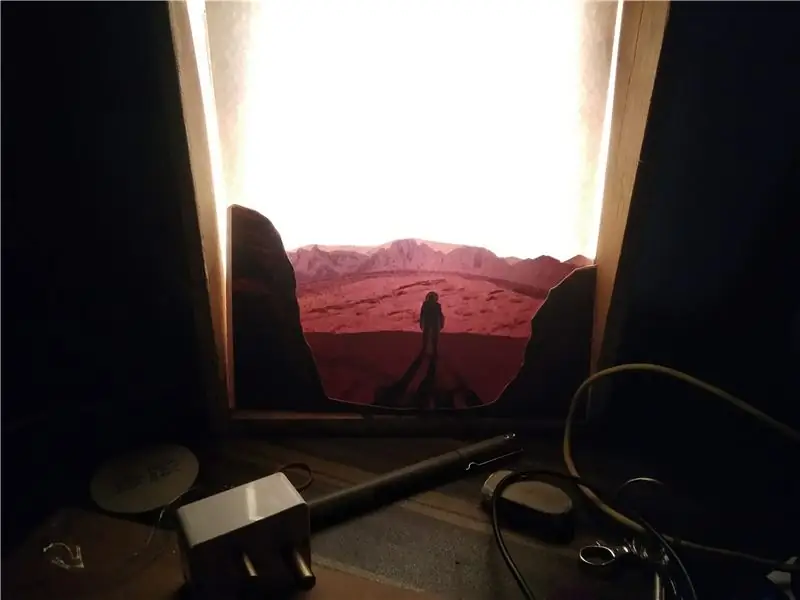

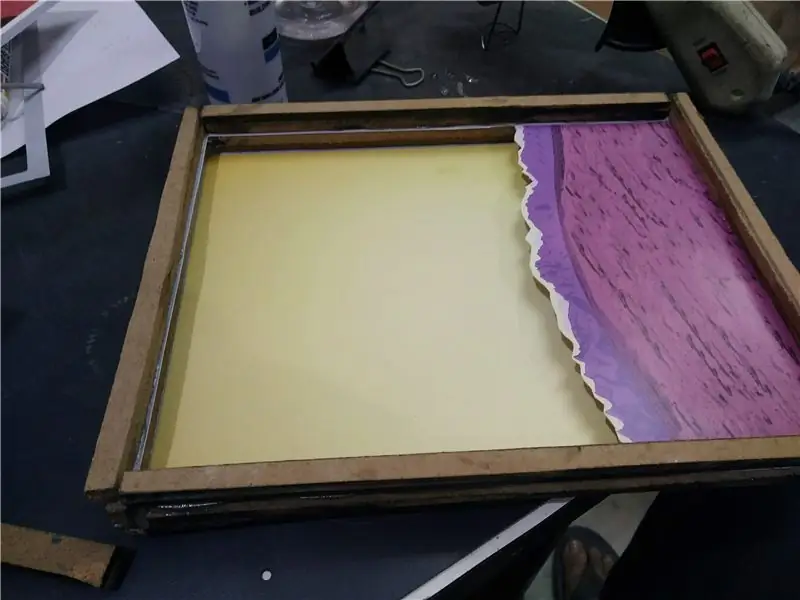

Затем, если все в порядке, начните с прикрепления стоек сзади и спереди фона только на сером поле, которое вы напечатали (оно есть в файле дизайна). Он должен выглядеть примерно так, как на 3-м изображении. Добавьте еще слоев, пока он не станет похож на последний. Для двух солнц требуется круглая или меньшая опора, и их можно прикрепить к основному фону, как показано. Окончательный вариант должен выглядеть так, как показано на рисунке. Проверьте соответствие и немного отшлифуйте, если нет. Затем одна небольшая деталь. Два солнца сияют вокруг них. Для этого я вырезал часть фона позади них, чтобы свет мог освещать его… вроде как придавая ему эффект свечения.
Шаг 6: Завершение и фотосессия

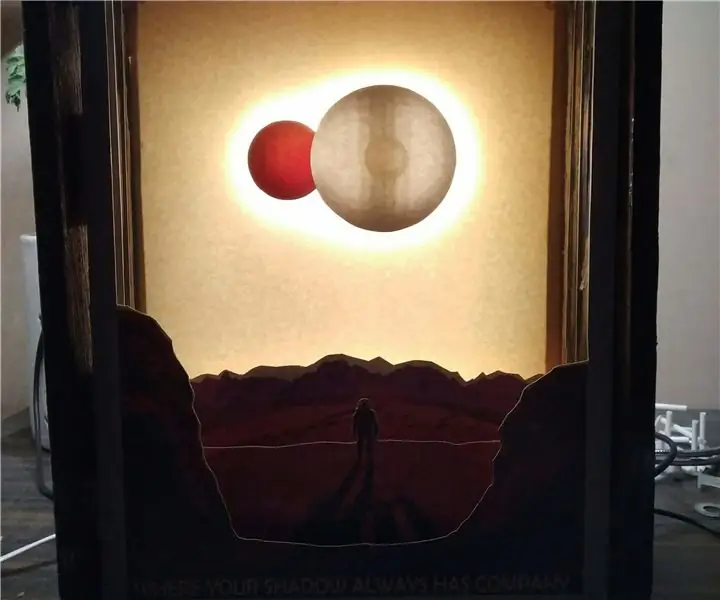

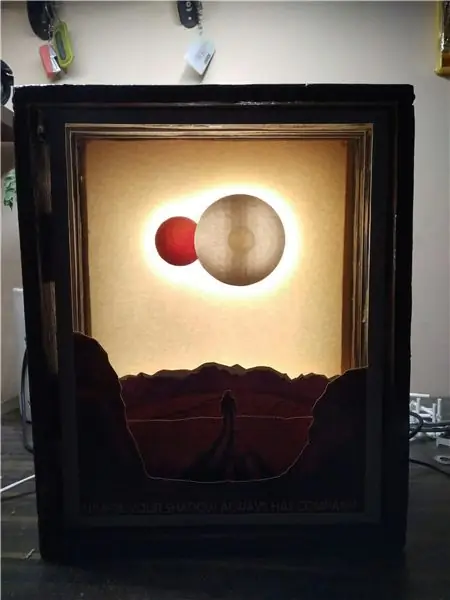

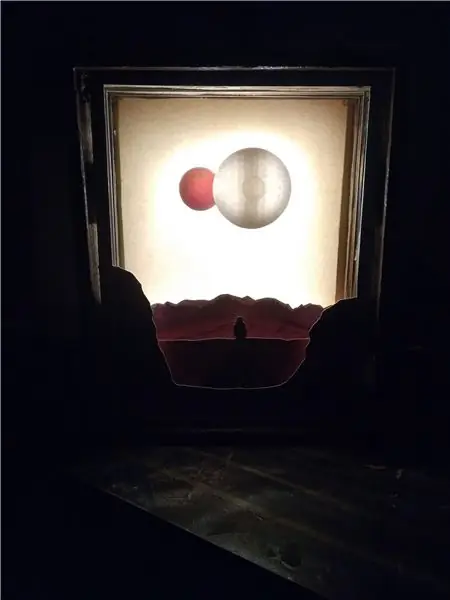

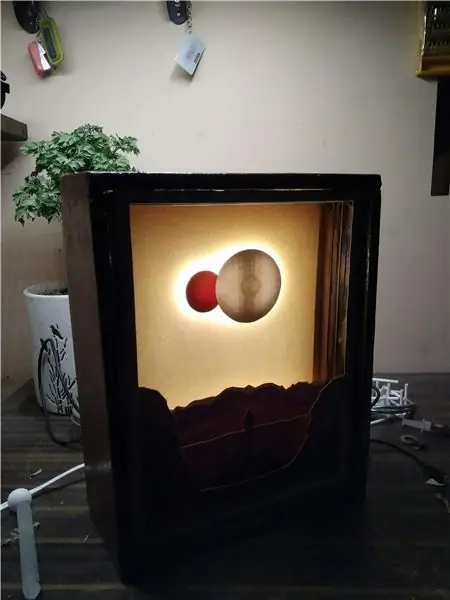

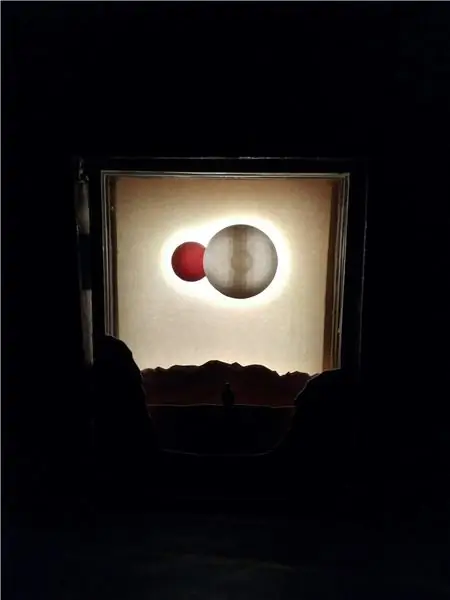

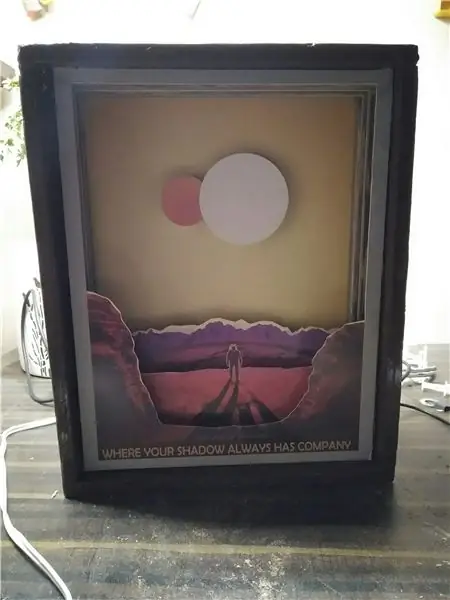

Вот так все это будет выглядеть, если все будет хорошо. Это должно выглядеть хорошо, даже если вы его не включаете, но когда вы это сделаете, и если бы вы использовали более тонкую бумагу, это выглядело бы намного лучше. Я надеюсь, что это было ясно. Напишите мне здесь или в моем инстаграмме, если у вас есть сомнения или вам нужны векторные файлы слоев. Будем рады видеть вас, ребята, попробуйте. И проголосуйте, если вы сочтете это поучительным интересным и полезным.
