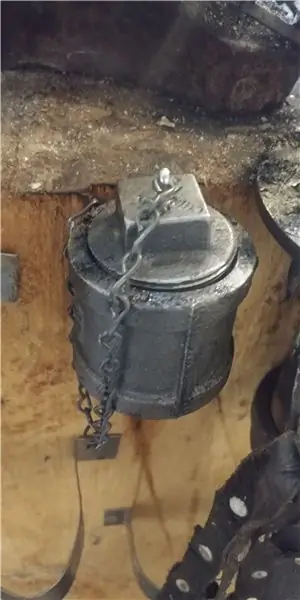

Это держатель, предназначенный для продления срока службы долот и пуансонов по металлу во время ГОРЯЧИХ РАБОТ. Всякий раз, когда вы вбиваете инструмент в горячий кусок металла, тепло от обработанного металла излучается и нагревает используемый инструмент. Это представляет опасность для ваших инструментов, поскольку это испортит любую закалку инструментов и вызовет / увеличит повреждение / деформацию их рабочих концов (например, вздутие на пуансонах и сплющивание на долотах). Никакой уход за инструментом не может полностью остановить это изделие, но правильный уход за инструментом может замедлить его работу и привести к увеличению срока службы и меньшему количеству обслуживания ваших инструментов.
Важно закаливать / охлаждать ваши инструменты во время работы с ними. Эта чашка представляет собой простой ковш, который я придумал, чтобы быстро и легко окунуть и охладить мои инструменты, когда я работаю над наковальней.
Обновление: я переделал свою оригинальную вилку, сделав ее более красивой и простой в использовании версией. Подробные сведения об этом перечислены на каждом этапе под заголовком «Необязательный плагин».
Шаг 1. Материалы и инструменты
Материалы
- 1 1/2 "трубная муфта
- Заглушка 1 1/2 "[2] (вторая не обязательна, это просто крышка.
- Шуруп для дерева 1/4 "(опция)
- Шайба 1/4 "(опция)
- Пружина / шплинт / рым-болт / монтажное кольцо или аналогичный (опция)
- Маленькая цепочка (необязательно)
- Инструментальное масло (какое угодно)
Инструменты
- Трубный ключ
- Тиски / зажим (необязательно)
- Плоскогубцы
- Шлифовальные / шлифовальные или шлифовальные диски
- Дрель
- Сверло 1/4 "(винт любого размера, который вы хотите использовать)
- Дрель
Шаг 2: измельчение (необязательно)
Я сделал это по 2 причинам:
- Шлифовка боковой поверхности дала мне лучшее прилегание к боковой стороне подставки для наковальни с дополнительным преимуществом наличия выступа сверху, чтобы чашка не давила на винт.
- Поскольку я решил просверлить отверстие для винта внутри чашки, это обеспечило лучшую поверхность для сверла.
Молоть:
- Отшлифуйте одну часть муфты до плоского состояния.
- Я рекомендую просто отшлифовать раструбы по бокам, чтобы было меньше работы и утомления, но с другой стороны, из-за этого захватываться будет сложнее.
Дополнительный штекер:
- Отшлифуйте все ступени, оставив наверху выступ, как показано.
- Отрежьте / отшлифуйте сегмент стены размером 1/2 дюйма, как показано (это оставит место для крепежного винта и шайбы).
Шаг 3: сверлить
-
отметка
Вы должны сделать отверстие как можно ближе к концу муфты, оставив при этом стабильное количество материала
-
Подготовить
Нанесите отметку с помощью кернера / стартера / угла стамески
-
Дрель
Просверлите 1/4 дюйма (или любого другого размера, подходящего для вашего винта / крепления) на всем протяжении стенки трубы
Дополнительный штекер:
-
Просверлите отверстие прямо в верхней части заглушки, достаточно большое для установки шплинта / рым-болта.
Если вы используете монтажное кольцо, вам понадобится 1 отверстие
Шаг 4: Соберите
- Вкрутите ОДНУ из трубных заглушек в конец муфты, наиболее удаленный от отверстия.
-
Используя трубный ключ и тиски, ввинтите ОДНУ из трубных заглушек в конец муфты, наиболее удаленный от вашего отверстия.
- Чем плотнее вы сможете стать, тем лучше.
НЕ ИСПОЛЬЗУЙТЕ для этого виниловую ленту сантехники. Этот держатель может подвергаться воздействию высоких температур, и любая герметизирующая лента может расплавиться или расшириться, вызывая появление пузырьков горячего масла. Если вы заметили утечку или беспокоитесь о ней, закройте внутреннюю часть термостойким силиконом, покрытым огнеупорным цементом.
Дополнительный штекер:
-
Протолкните шплинт / рым-болт через отверстие, которое вы сделали в верхней части заглушки, и закрепите его внутри.
Постарайтесь, чтобы задний конец / гайка не заходили далеко за металл заглушки (просто чтобы она не погрузилась в масло)
- Прикрепите цепь к шплинту / рым-болту / монтажному кольцу.
Шаг 5: Установите и заполните
-
устанавливать
- Закрепите погружной вырез сбоку от рабочего пространства, вставив винт в отверстие, в которое вы капали ранее. Обязательно держите шайбу внутри. ПРИМЕЧАНИЕ: не используйте резиновую шайбу по той же причине, что и на последнем этапе не использовали ленту Plumbers.
- В качестве альтернативы вы можете использовать обвязочную ленту вокруг трубы с внешней стороны, поместив ее прямо под выступ для большей устойчивости.
-
Наполнять
-
Выбирайте жидкость.
- Существует множество различных масел, которые помогут поддерживать инструменты в хорошей форме, поэтому я советую провести небольшое исследование, если вы не уверены.
- Мои личные рекомендации для горячих работ: отработанное моторное масло или масло для нарезания резьбы.
- На рынке также есть множество хороших решений для закалки / охлаждения инструмента, если вы хотите в них инвестировать.
-
Осторожно влейте жидкость.
-
Не допускайте переполнения, это может привести к опасности:
- Потеря жидкости, капающей из отверстия для винта (не копать).
- Если вы наполните ковш слишком глубоко, возрастет риск возгорания (большое дело). Пожар представляет опасность не только для вас, но и для ваших инструментов, поскольку он будет продолжать нагревать их, а не охлаждать.
-
-
-
Шапка
Плотно закрутите пробку от руки, чтобы ее было легко снять, но она была закрыта от золы / окалины / пыли / опилок и т. Д. попадание в охлаждающее масло, когда оно не используется
Дополнительный штекер:
-
Поместите одно звено цепи между чашкой для погружения и монтажной поверхностью так, чтобы винт проходил сквозь нее.
Таким образом, ваш колпачок легко снять, но он будет просто свисать, чтобы не потеряться
Шаг 6: использование
Теперь, когда у вас есть установленная чашка, вы можете охладить инструменты, просто потянувшись за нее. Я обнаружил, что это экономит много времени и помогает мне использовать тепло, пока оно у меня есть.
Во время резки / разрезания, выколотки, штамповки, маркировки и т. Д. Просто протяните руку и окуните рабочий конец вашего инструмента в чашку и вернитесь к работе.
Когда вы вернете инструмент в горячий металл, он может задымиться или даже загореться. Дым - это нормально (не вдыхайте его), но если он загорится, у вас слишком много лишнего масла, и его нужно стереть. В общем, при охлаждении горячего металлообрабатывающего инструмента ПОМНИТЕ: дым - это нормально, огонь - это плохо.
