Эта инструкция покажет вам, как сделать коробку с крышкой с механической диафрагмой. Изначально я сделал механическую диафрагму в качестве прототипа для другого проекта, но в итоге прототип работал хорошо, и я не хотел тратить его зря. У меня был старый прозрачный пластиковый контейнер, который занимал место в кладовой на моей кухне, поэтому я решил переработать его и сделать прохладную коробку!
Я спроектировал механизм так, чтобы его можно было собрать только из акриловых деталей. Итак, радужная оболочка не скрепляется никакими металлическими гайками или болтами; скорее, он удерживается вместе с помощью акриловых булавок, сделанных из маленьких акриловых кружков, уложенных друг на друга.
Механизм радужки состоит из 5 листьев, поэтому листья не перекрываются. Одна вещь, которую я вижу в большинстве дизайнов 5-лепестковой диафрагмы, - это то, что внешнее кольцо очень толстое, что делает отверстие диафрагмы очень маленьким по сравнению с размером всего механизма. Я хотел минимизировать ширину кольца и максимально увеличить раскрытие диафрагмы. К счастью, я нашел этот дизайн на Thingiverse, который обладает желаемыми качествами. Я немного изменил файл в Adobe Illustrator, чтобы он подходил для булавок, сделанных из акрила.
Давайте начнем!
Шаг 1: материалы
Акрил толщиной 1/8 дюйма
Лазерный резак
Круглый пластиковый контейнер с диаметром отверстия от 3 до 4,8 дюйма
Аппликатор для акрилового цемента и шприца
Горячий клей
Шаг 2: Загрузите файл дизайна
Я включил векторный файл Adobe Illustrator AI и файл PDF, который вы можете использовать со своим лазерным резаком.
Красные линии указывают на то, что они должны быть прорезаны через древесину, а синие линии указывают на то, что они должны быть вытравлены на поверхности древесины, но не прорезаны полностью. Офорты помогут нам, когда мы будем склеивать детали на более позднем этапе.
Механизм состоит из нескольких компонентов: нижнее кольцо (которое представляет собой кольцо с 10 круглыми отверстиями в нем), 5 лепестков и верхнее кольцо, которое представляет собой кольцо с C-образными отверстиями и шипами по краям. Есть также круги диаметром 0,25 дюйма и диаметром 0,4 дюйма, которые мы будем использовать для формирования штифтов, удерживающих механизм вместе.
Есть один компонент, который я не включил в файл дизайна, и вы, возможно, захотите добавить его в свой файл. Я также вырезал дополнительный кружок, который приклеил ко дну внутри своего пластикового контейнера. Я сделал это, потому что это чистый переработанный контейнер, и я хотел скрыть ненужный текст внизу. Я не включил это в файл, так как разные контейнеры имеют очень разные диаметры дна. Итак, если вам нужен круг на дне контейнера, вам следует измерить внутренний диаметр дна коробки и добавить дополнительный круг с этим диаметром в файл для лазерной резки.
Шаг 3: лазерная резка
Я использовал станок для лазерной резки Universal Systems, чтобы вырезать дизайн из акрила 1/8 дюйма.
Убедитесь, что файл дизайна настроен для работы с вашим лазерным резаком. В предоставленном мною файле дизайна красные линии указывают на то, что они должны быть прорезаны через древесину, а синие линии указывают на то, что они должны быть вытравлены на поверхности дерева, но не прорезаны полностью. Отрегулируйте ширину линий и цвета линий в дизайне для работы с вашим лазерным резаком, чтобы линии были правильно вытравлены или обрезаны. После лазерной резки файла у вас должно получиться две стопки маленьких акриловых кругов: одна стопка должна иметь круги диаметром 0,25 дюйма, а другая - 0,4 дюйма. Положите их в контейнер, чтобы они не скатились и не потерялись.
Шаг 4: склейте акриловые булавки вместе
Поскольку мы не используем никаких болтов, чтобы удерживать механизм вместе, мы будем удерживать все вместе, сделав булавки с маленькими акриловыми кружками, прикрепленными вместе с помощью акрилового цемента. У вас должно получиться 2 стопки маленьких акриловых кругов: в одной стопке должны быть круги диаметром 0,25 дюйма, а в другой - 0,4 дюйма. На других более крупных акриловых деталях должно быть в общей сложности 15 вытравленных кругов, на которые вы будете наклеивать акриловый круг. На каждом из 5 листов должен быть круг, вытравленный ближе к середине листа, а на нижнем кольце должно быть 10 вытравленных кругов. Эти гравюры будут действовать как направляющие, чтобы указать, где мы должны разместить булавки.
Убедитесь, что вы работаете в хорошо вентилируемом помещении, чтобы не вдыхать слишком много токсичных паров акрилового цемента. Также убедитесь, что вы используете только рабочую поверхность, совместимую с акриловым цементом, например дерево, металл или бетон. Не работайте на поверхности из бумаги или стекла, когда склеиваете предметы акриловым клеем.

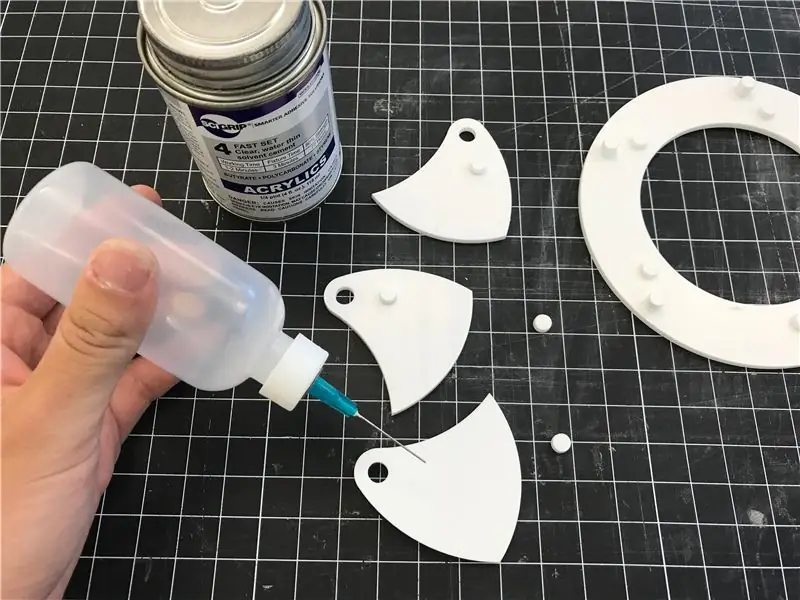

Этот шаг требует некоторой точности и твердой руки. Возьмите один из листьев и найдите вытравленный кружок в середине листа. Нанесите небольшую точку акрилового цемента в середине травления и поместите один акриловый кружок сверху. Убедитесь, что края акрилового круга точно совпадают с краями травления. Повторите это для остальных четырех листьев. Отложите листья в сторону, чтобы они могли безопасно высохнуть и затвердеть, не беспокоясь о них. Теперь у вас должно получиться пять листочков ириса, на каждый из которых наклеен акриловый кружок.
Пришло время приклеить к нижнему кольцу кружочки из акрила. Нижнее кольцо должно иметь 5 пар кругов, вытравленных на его поверхности, всего 10 круговых травлений. На 5 отверстий, которые находятся ближе к внутренней части кольца, должен быть приклеен 1 акриловый кружок. На 5 отверстий, которые находятся ближе к внешней стороне кольца, должны быть уложены 2 акриловых круга сверху. Итак, когда вы закончите приклеивать акриловые круги к нижнему кольцу, на кончике должно быть в общей сложности 15 акриловых кругов.
При склеивании акриловых кругов убедитесь, что вы очень точно позиционируете их по краям направляющей для травления. Также убедитесь, что края выровнены, когда складываете 2 акриловых круга вместе. Это гарантирует бесперебойную работу механизма диафрагмы.
Шаг 5: соберите механическую диафрагму
Теперь, когда вы приклеили штифты, пришло время собрать весь механизм вместе.
Сначала положите нижнее кольцо (с акриловыми кружками, наклеенными поверх круглых гравюр) на рабочую поверхность штырями вверх. Затем поместите 5 листов на штифты, поместив отверстие в каждом листе на один из штифтов нижнего кольца (штифты, которые находятся ближе к внутренней части кольца). Затем осторожно расположите верхнее кольцо (кольцо с продолговатыми отверстиями) сверху, чтобы штифты нижнего кольца удобно располагались между отверстиями в верхнем кольце. Возможно, вам придется немного повозиться с ним, чтобы получить правильную позицию.
Теперь нам нужно закрыть 5 штифтов, соединенных с нижним кольцом, чтобы все части не разошлись. Выньте пистолет для горячего клея и вставьте его в розетку. Когда клеевой пистолет станет достаточно горячим, нанесите небольшую каплю горячего клея на один из штифтов ближе к внешней стороне кольца, а затем приклейте один из акриловых кружков диаметром 0,4 дюйма. наверху. Повторите то же самое с 4 другими контактами.
Шаг 6: прикрепите кусочки ириса к коробке
Теперь мы прикрепим механическую диафрагму к нашей коробке.
Если вы хотите добавить акриловую деталь, чтобы покрыть дно коробки, нанесите кружок горячего клея на акриловую деталь и надавите им на дно емкости, пока клей не затвердеет. Затем нанесите кружок горячего клея на край емкости и прижмите механическую радужку к верхней части коробки, пока клей не затвердеет.
Альт! Готово!
