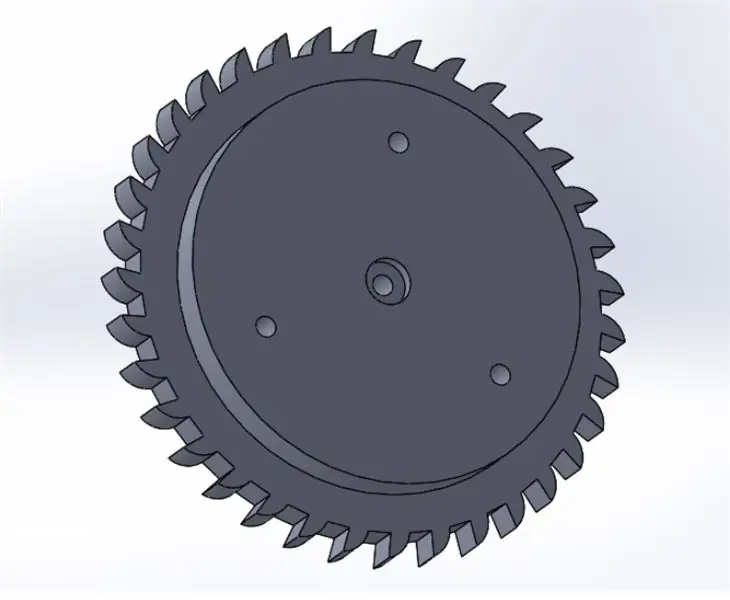

Конструирование и сборка рычага для инвалидной коляски: нижняя шестерня
Конструирование и сборка рычага для инвалидной коляски: нижняя шестерня

Инструкции по созданию части рычага для инвалидной коляски в SolidWorks для этого проекта:

www.instructables.com/id/Design-and-Assemb…

Шаг 1: перейдите к шагу 4 в этой инструкции, чтобы создать идентичную базу шестерни и повернуть ее на 180 градусов

Перейдите к шагу 4 в этом руководстве, чтобы создать идентичную базу шестерни и повернуть ее на 180 градусов
Перейдите к шагу 4 в этом руководстве, чтобы создать идентичную базу шестерни и повернуть ее на 180 градусов

www.instructables.com/id/Design-and-Assemble-a-Wheelchair-Lever-Arm-Top-Sta/

Шаг 2: нарисуйте круг диаметром 106 мм на передней стороне шестерни и используйте «Вытягивание бобышки», чтобы выдавить его на 10 мм

Нарисуйте круг диаметром 106 мм на передней стороне шестерни и используйте его
Нарисуйте круг диаметром 106 мм на передней стороне шестерни и используйте его
Нарисуйте круг диаметром 106 мм на передней стороне шестерни и используйте его
Нарисуйте круг диаметром 106 мм на передней стороне шестерни и используйте его

Шаг 3: нарисуйте круг диаметром 75 мм, нарисуйте круг по этой линии диаметром 5,45 мм и используйте «Круговой узор», чтобы создать 3 одинаковых отверстия
