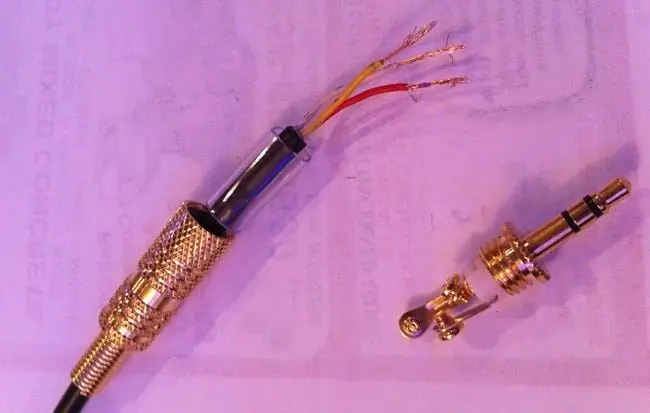

В разобранном виде это будет выглядеть так. Вы можете видеть, что контакты на левой части здесь имеют винты. Правильно, никакого опыта пайки не требуется! Если есть паяльник, обязательно используйте его, но это не обязательно. Дополнительную информацию см. в разделе внизу страницы.
Вам также понадобятся канцелярский нож и зажигалка, а также неплохо иметь под рукой лак для ногтей.
Провода в кабеле
Первое, что вам нужно сделать, это отрезать разъем от кабеля. Вам нужно будет аккуратно зачистить кабель. Хобби-нож работает намного лучше, чем инструмент для зачистки проводов, и вы будете удивлены, насколько хорошо будут работать ваши собственные ногти.

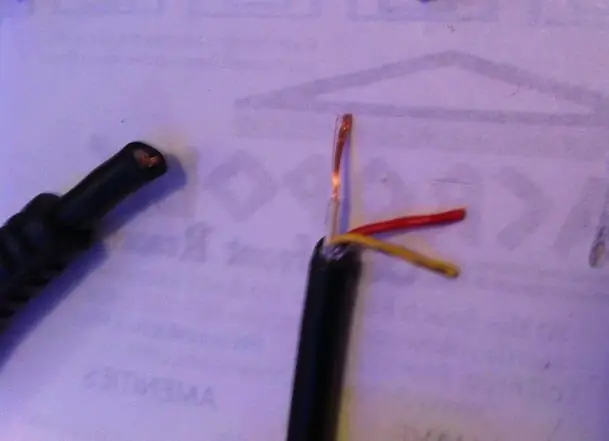

Большинство аудиокабелей и наушников имеют три или четыре провода: красный, зеленый/синий и оголенный/медный. Если их четыре, скорее всего, есть два голых / медных. Красный - правый канал, зеленый или синий - левый канал, а оголенный провод - земля. Эти цвета могут быть разными, но правый канал почти всегда будет красным, а земля обычно медного цвета, если она не оголена.

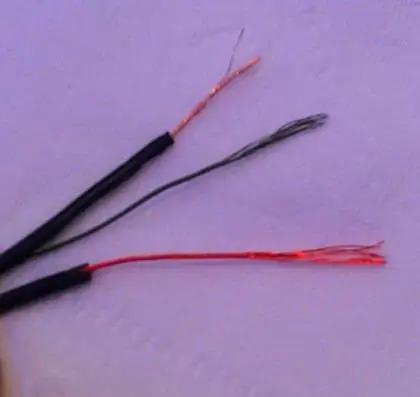

Более дешевые наушники не будут иметь настоящего кожуха на отдельных проводах. Вместо этого есть покрытие из цветной краски, часто с нейлоновой нитью, вплетенной в медные провода. В этом случае вам, вероятно, лучше просто купить новые наушники. Однако, если вы упрямы, как я, вы все равно можете заставить их работать. Поднесите к ним зажигалку - осторожно! - расплавить нейлоновые нити и сжечь краску. В качестве альтернативы вы можете использовать стальную мочалку или очень тонкий напильник для удаления краски. На более хороших наушниках также может быть краска, покрывающая медь, и вы захотите использовать с ними метод стальной ваты, чтобы предотвратить повреждение.
В любом случае зачистите провода, снимите краску и постарайтесь держать их как можно более прямыми. Это не так сложно, как кажется, просто нужна медленная рука и немного терпения.
Аудиоразъем
Подключить кабель к разъему TRS (техническое название такого разъема) довольно просто. Прежде всего, наденьте корпус разъема и пластиковую втулку на кабель. Если вы не сделаете этого сейчас, то потом забудете. Поверьте мне, это настоящая боль, когда приходится переделывать соединения, потому что вы забыли об этом шаге.

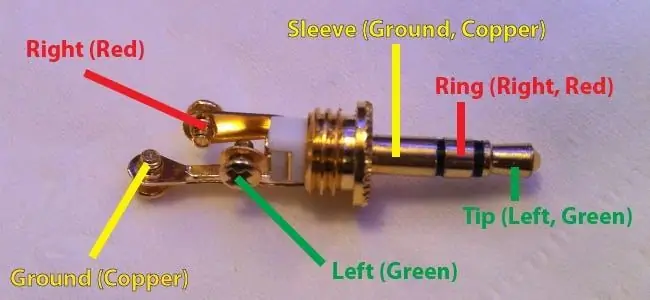

Там. Теперь давайте взглянем на краткую схему фактического разъема.

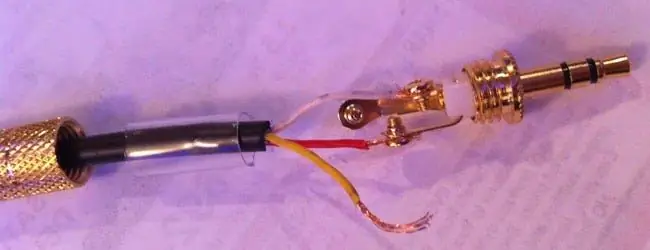

Оберните соответствующий провод к каждому разъему, затем затяните винт, чтобы ничего не соскользнуло.

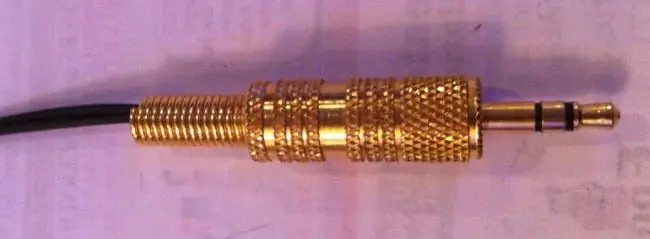

Когда вы закончите, убедитесь, что лишние провода не торчат и не касаются других проводов. Если вам нужно дополнительно изолировать каждый провод, используйте лак для ногтей; это быстрое, но надежное решение. Завинтите корпус обратно, и вы получите фиксированный разъем.
Почему припой?
Это очень распространенный вопрос среди не-аудиофилов и новичков. На самом деле, не паяя в этом руководстве, я, вероятно, заставил множество людей съежиться и / или поднять свои факелы. Пайка всегда работает лучше всего. Всегда. Провода соединяются лучше, ваше качество не страдает, и это более профессиональная отделка. Это не очень сложно сделать и почти не занимает времени.
Так зачем пропускать пайку? Ну, если у вас его нет, и вы не хотите его покупать, для этого конкретного проекта вы можете обойтись без него. Я обнаружил, что результаты не сильно различаются между пайкой и заменой разъемов TRS. Другие вещи, такие как сращивание аудиокабелей, приведут к гораздо более заметному снижению качества. Однако, если вы возитесь с цифровыми кабелями, это действительно не имеет значения. Пайка в этом случае действительно делает соединение плотнее и выглядит лучше, потому что вы можете использовать термоусадочную пленку на нем. И то, и другое вы можете сделать другими способами, и цифровой сигнал не будет страдать по качеству, как аналоговые сигналы.
Делали это раньше? У вас есть собственные советы? Думаете, я идиот, что не паял? Делитесь своими мыслями в комментариях!
