«Чернильное ткачество - это тип ткачества с лицевой стороной основы, при котором зев создается путем ручного подъема или опускания основных нитей, некоторые из которых удерживаются на месте фиксированными изгибами на ткацком станке, известном как ткацкий станок. Потерянный труд любви Шекспира ». - Википедия
Ткацкие станки Inkle имеют деревянную основу, в которой закреплены деревянные дюбели для переноса нитей основы. Положение одного из дюбелей на конце можно отрегулировать, чтобы изменить натяжение нитей основы.
Здесь я сделал ткацкий станок Inkle из фанеры и труб из ПВХ вместо деревянных дюбелей. Деревянный дюбель на конце я использовал только для регулировки натяжения ниток. Я также продемонстрировал, как плести на этом ткацком станке простую ленту.
Ознакомьтесь с инструкциями, чтобы узнать, как сделать ткацкий станок из ПВХ-труб.
Шаг 1. Необходимые материалы
- Кусок фанеры

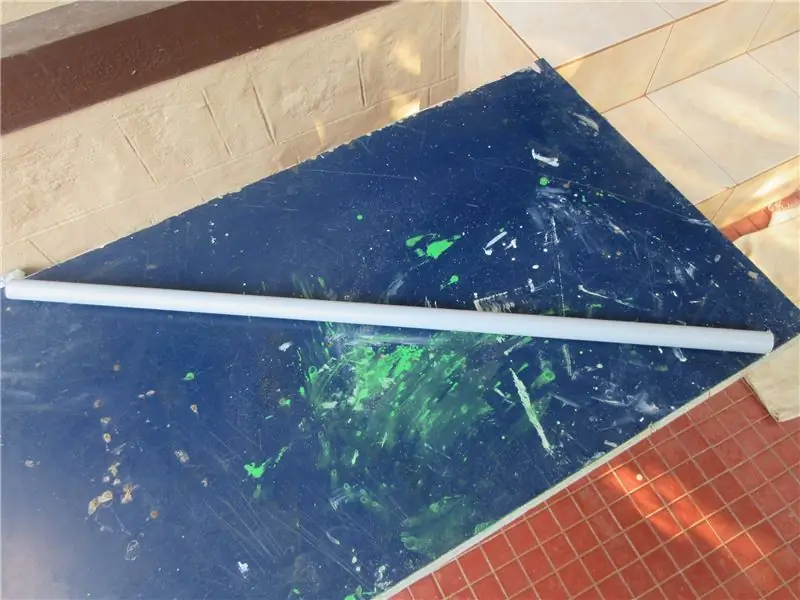

- Труба из ПВХ длиной около 5 футов и внешним диаметром 1 дюйм.
- Один деревянный дюбель. Здесь я использовал ручку от кухонной утвари (для регулируемого дюбеля).
- Нейлоновая мебельная подушка с винтом. Он будет использоваться для удержания регулируемого дюбеля на ткацком станке.
- Пакет белой эпоксидной замазки, используемой на кухне и в туалетах. Этот вид шпатлевки помогает закрепить трубы ПВХ с фанерой и другим материалом.
Шаг 2: Инструменты и аксессуары
- Пила Dremel Ultra для резки фанеры. Вы можете использовать любой доступный инструмент
- Ручной сверлильный станок
- Комплект кольцевой пилы. Я буду использовать кольцевую пилу диаметром 1 дюйм.
- Инструмент Dremel Rotary с принадлежностями
- Ножовка по металлу для резки ПВХ труб.
- Несколько зажимов типа "C"
- Измерительная лента
Шаг 3. Отрежьте фанеру по размеру
Ширина имеющейся у меня фанеры составляет 24 дюйма. Я буду использовать 24 дюйма в качестве длины ткацкого станка.
Маркировка на фанере
- 24 дюйма на 3 дюйма для длинной доски: одна деталь
- 12 на 3 дюйма для вертикалей: две штуки
- 11 дюймов на 8 дюймов для переднего дна
- 8 дюймов на 3 дюйма сзади внизу

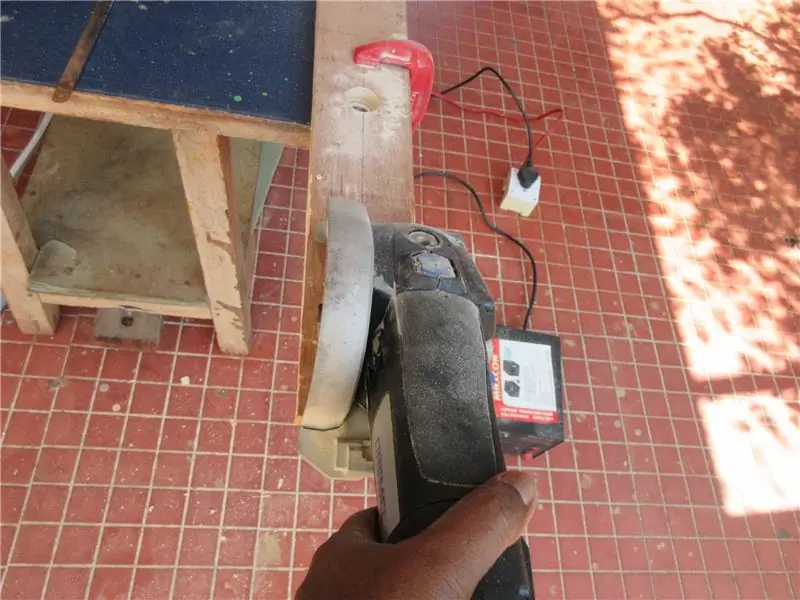

Отрежьте фанеру до нужных размеров с помощью пилы Dremel Ultra или любого другого инструмента, имеющегося в наличии.
Шаг 4: просверлите отверстия в фанере
Отметьте центральную линию на размерных досках и отметьте центральную точку каждого отверстия.
- На вертикальных элементах верхнее отверстие будет на расстоянии 1-1 / 2 дюйма от верха, среднее отверстие будет на расстоянии 6 дюймов от центра верхнего отверстия, а нижнее отверстие будет на расстоянии 2 дюймов от низа.
- На длинной доске отметьте центр отверстия на расстоянии 14 дюймов от конца, где будут закреплены вертикали.
Сверление отверстий

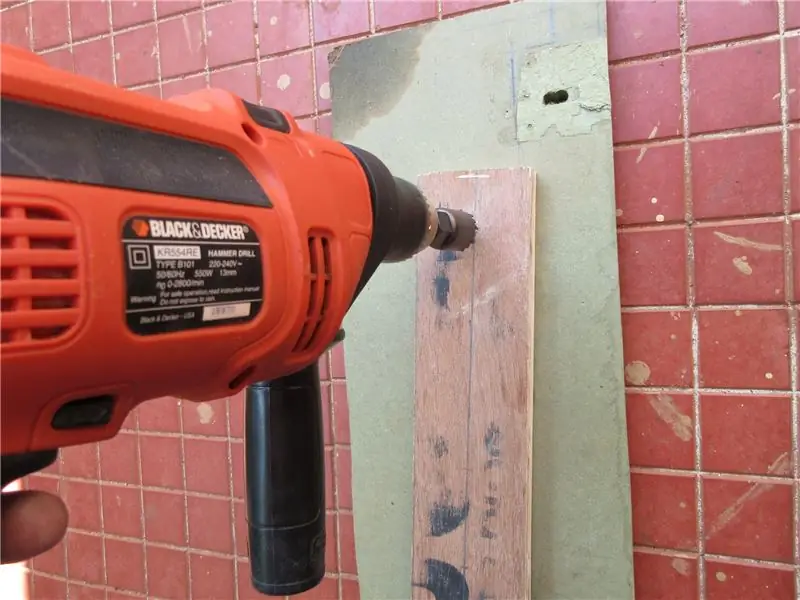

- Закрепите кольцевую пилу диаметром 1 дюйм с помощью ручной дрели. Использование пилотного сверла поможет просверлить отверстие в точном положении.
- Поместите фанеру с маркировкой на другой кусок мягкой фанеры. Это предотвратит просверливание пилотным сверлом рабочей зоны.
- При необходимости просверлите отверстия.
Готовые куски фанеры после этого шага вы можете увидеть на последней картинке.
Шаг 5: сделайте прорезь на длинной доске
На противоположном конце длинной доски требуется прорезь для регулируемого дюбеля. Этот прорезь будет примерно 5 дюймов в длину и примерно 1/4 дюйма в ширину.
- Отметьте центр положения прорези, оставив 1 дюйм от конца. Прорезь будет отцентрирована на 3/4 дюйма над центром отверстия. Пожалуйста, посмотрите первое изображение для справки
- Используя пилу Dremel Ultra или любой другой инструмент, прорежьте паз. Прорезь можно полировать с помощью ротационного инструмента Dremel.
Шаг 6: соберите фанерные доски
- Положите длинную доску на ровную поверхность и отметьте положение вертикальных досок на длинной доске. Я сохранил расстояние 11 дюймов между внешними краями вертикальных досок.
- Просверлите пилотные отверстия на вертикалях с помощью инструмента Dremel Rotary.
- Нанесите клей для дерева на обе поверхности и закрепите гвоздями.
- Дайте клею высохнуть
На последней картинке показан готовый ткацкий станок на данном этапе.
Шаг 7: соберите нижнюю плату
Доска размером 11 на 8 дюймов будет закреплена чуть ниже вертикалей.
- Проведите линию так, чтобы она составляла половину ширины фанеры.
- С помощью ротационного инструмента Dremel просверлите пилотные отверстия через определенные промежутки времени и забейте их гвоздями.
- Нанесите столярный клей и поместите каркасный ткацкий станок на выступающие гвозди.
- Осторожно постучите молотком и зафиксируйте ткацкий станок нижней доской.
Шаг 8: соберите регулируемый дюбель

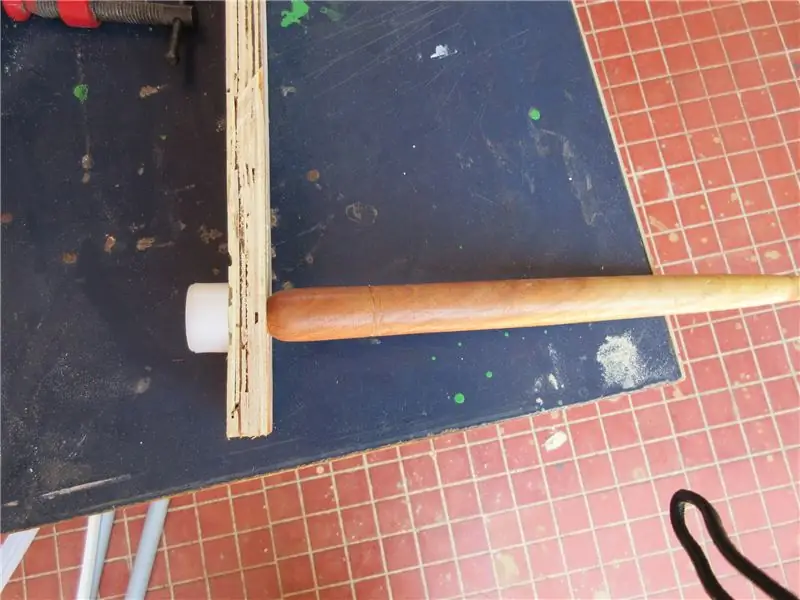

Я использовал ручку кухонной утвари в качестве регулируемого дюбеля.
- Отрежьте дюбель до 7 дюймов в длину.
- Просверлите отверстие в конце, чтобы через него можно было продеть длинный винт.
- Используя нейлоновую подушку для ног для мебели, ввинтите дюбель в прорезь на длинной доске. Ослабив винт, можно легко отрегулировать натяжение основы.
Шаг 9: Соберите торцевую доску
- Я сохранил доску размером 8 на 3 дюйма, которая будет использоваться на конце под регулируемой планкой дюбеля. Плотно прибейте доску к длинной доске.
- Я также добавил несколько шурупов сбоку на нижней плате для завязывания концов нитей основы.
Шаг 10: разрезать трубы из ПВХ
- Измерьте трубу ПВХ так, чтобы каждая часть была около 7 дюймов в длину.
- Отрежьте трубы ПВХ с помощью ножовки. Нам нужно 7 кусков труб длиной 7 дюймов.
Шаг 11: соберите трубы из ПВХ
- Трубы из ПВХ длиной 7 дюймов можно легко вставить через просверленные отверстия в досках.
- Большинство труб из ПВХ хорошо подогнаны без каких-либо зазоров, но некоторые трубы немного ослаблены из-за ошибки сверления.
- Заполните зазоры белой эпоксидной шпатлевкой и дайте стыкам застыть.
Наш ткацкий станок Inkle с трубами из ПВХ готов. Готовый ткацкий станок вы можете увидеть на последнем снимке.
Шаг 12: сделайте челнок
Для изготовления челнока можно использовать кусок оргстекла толщиной 3 мм.
- Отрежьте оргстекло размером 6-1 / 2 на 1 дюйм.
- Используя инструмент Dremel Rotary с насадкой из щетины, сделайте один длинный конец оргстекла круглой формы, а другой конец - скошенной кромкой. Закругленный край будет использоваться для наматывания уточной нити, а скошенный край будет использоваться для проталкивания тканого утка.
- Используя тот же вращающийся инструмент, сделайте полукруглые формы на обоих краях, что облегчит удержание нити без соскальзывания.
Наш шаттл готов
Шаг 13: поток и другие
- Нитки разноцветного плетения
- Обычная нить для изготовления изгороди

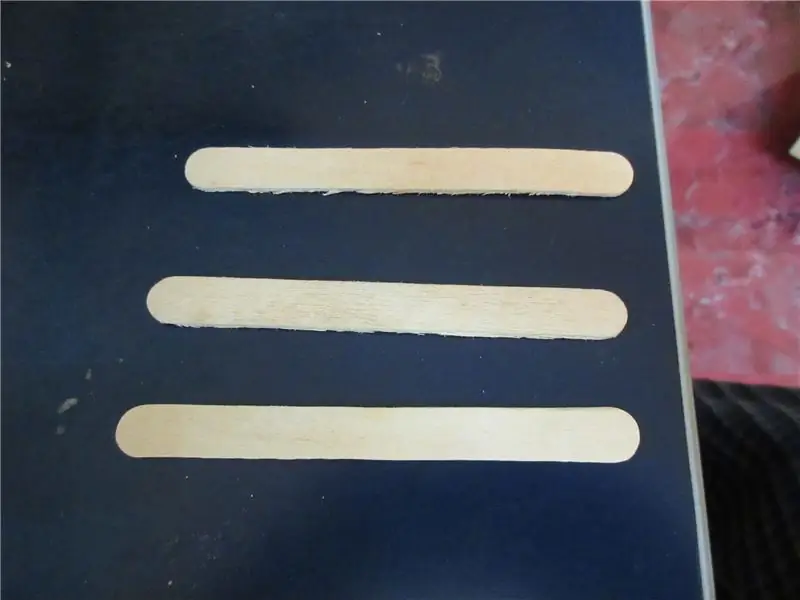

- Несколько деревянных палочек для мороженого для начала плетения
Шаг 14: сделайте изгороди
Во время снования чередующиеся нити закрепляются на месте с помощью петель, сделанных из нити.
- Методом проб и ошибок определите точную длину петли, необходимую для того, чтобы пряжу можно было поднимать и опускать, обеспечивая достаточный зев для прохождения челнока.
- Свяжите концы изгородей
Вам понадобится примерно половина от общего количества нитей основы. Эти изгороди можно использовать снова и снова после завершения одного проекта.
Шаг 15: Начать деформацию
Для начала я использовала пряжу цвета морской волны.
- Привяжите один конец пряжи к винту на торцевой доске.
- Оберните нить поверх верхних труб обеих вертикалей.
- Теперь сложите одну изгородь пополам, переместите ее на основу и вставьте через трубу у длинной доски, как показано.
- Снование этой пряжи может продолжаться по желаемой длине через другие трубы.
- Второй слой основы будет проходить под верхней трубой и поверх торцевой вертикали и впоследствии будет следовать тому же шаблону.
Шаг 16: продолжить деформацию
- Продолжайте сновывать пряжу разного цвета по своему дизайну, чтобы каждая альтернативная основа была закреплена изгородью.
- Придавливание основы, прилегающей к изгородям, опускает необработанную пряжу и создает зев, через который можно пропустить челнок.
- Поднятие той же основы поднимет необработанную пряжу и создаст навес, альтернативный предыдущему, для прохождения челнока.
Шаг 17: Завершите деформацию и завяжите свободные концы
Завершив основу, развяжите концы пряжи, прикрепленные к шурупам, и плотно свяжите их. Не оставляйте свободные концы, так как это ослабит основу и затруднит дальнейшее плетение
Шаг 18: Начните плести
- Намотайте уточную нить в челнок так, чтобы пряжа проходила по круглому краю, а скошенный край оставался свободным.
- Прижмите основу, прилегающую к изгибам, пропустите челнок через зев и слегка вытяните уточную нить.
- Теперь поднимите основу и пропустите челнок через уток.
- Проходя волан, плотно прижмите переплетение скошенным краем волана.

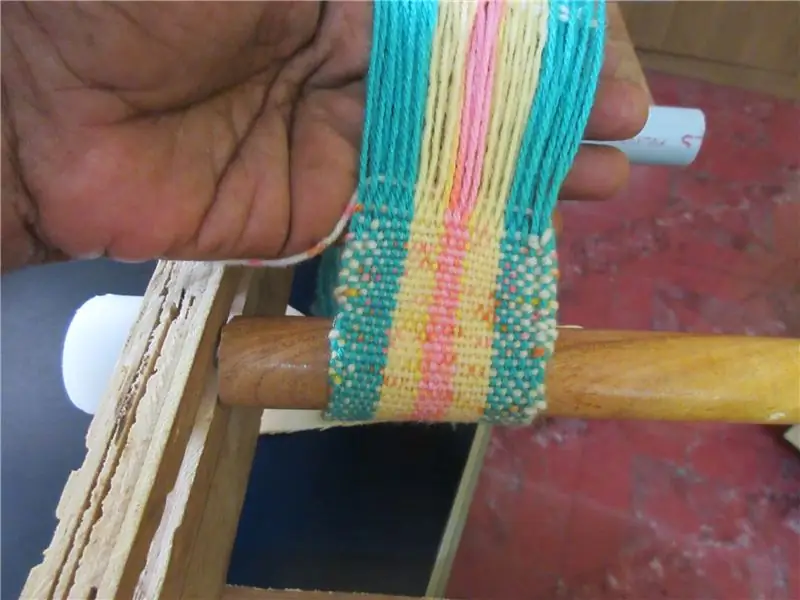

Шаг 19: продолжить плетение и закончить
- Продолжайте плести, поднимая и опуская основу с помощью изгороди. Вы можете добавить больше пряжи к челноку, когда закончится уточная нить.
- Как только начальная точка достигнет верхней трубы перед изгородью, вы не сможете продвигать основание дальше. Плетение нашей ленты завершено.
Шаг 20: снимите тканую ленту с ткацкого станка
Вы можете аккуратно вынуть тканую ленту из ПВХ-труб (дюбелей). Петли легко снимаются и могут использоваться повторно
Пожалуйста, посмотрите тканую ленту с помощью самодельного ткацкого станка с трубками из ПВХ. Плетение может быть не идеальным, но я узнал кое-что новое.
