Мне всегда нравилось работать с деревом. Зеленая обработка дерева, как следует из названия, - это обработка древесины, которая недавно была спилена или упала. У меня было несколько дубов, которые унесло ветром, и я подумал, что сделаю из них кое-что. Возможно, вы помните Giant Gee Haw Whimmy Diddle:

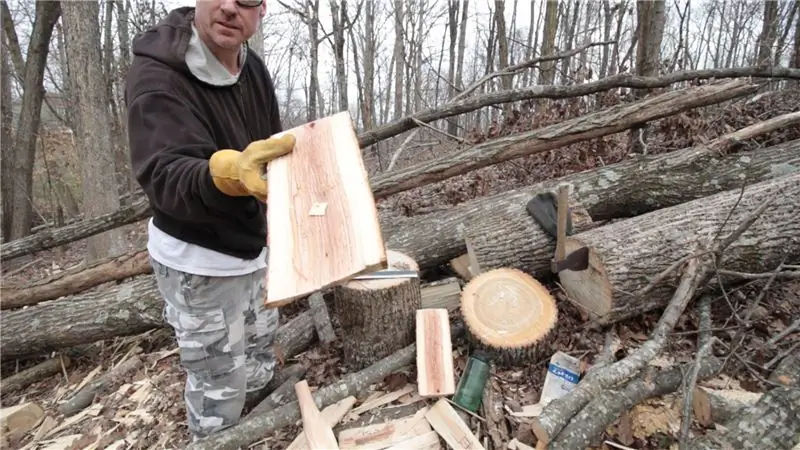

Мне нужен Froe, инструмент, используемый для раскалывания зеленого дерева. Можно использовать клинья и молотки, но фое более точное и может раскалывать широкие тонкие куски. В свое время Froes использовался для изготовления деревянной черепицы, и иногда его называют ледяной черепицей.

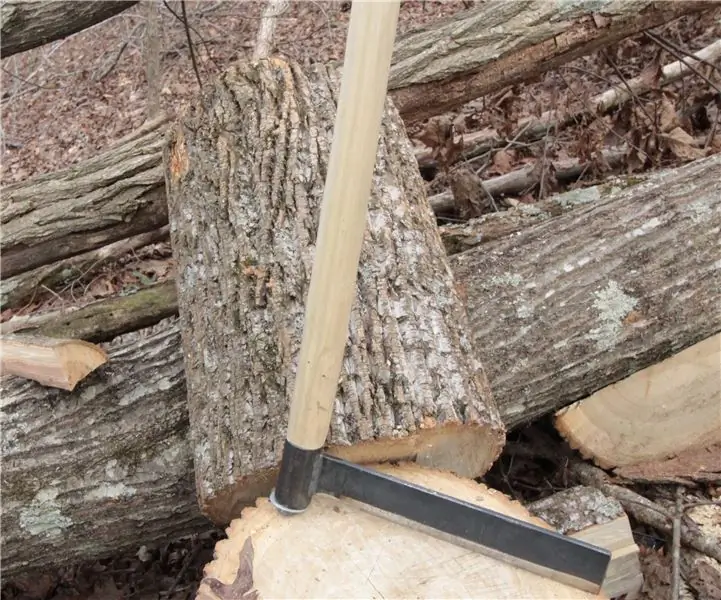

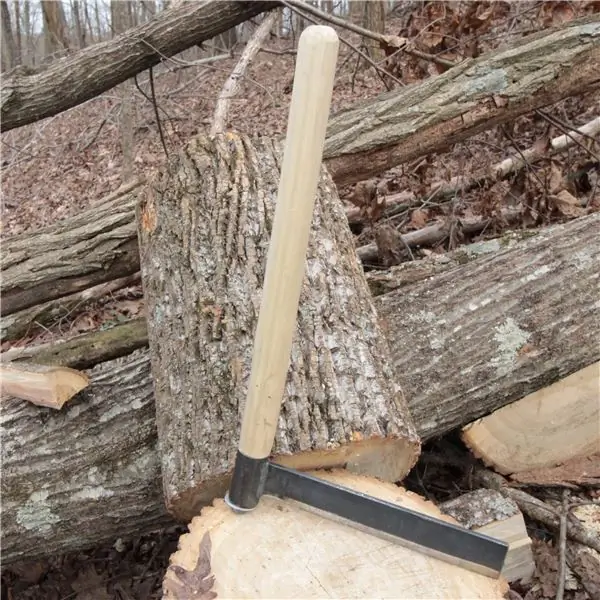

Это довольно простой инструмент. Это лезвие, прикрепленное к рукоятке под прямым углом. По лезвию бьют деревянным молотком или дубинкой, а рукоятка используется для надавливания на лезвие и раскалывания дерева. Традиционно фуражку выковывали в кузнечной мастерской, но я решил сделать современную фугу из плоского стального прутка, стальной трубы и деревянной ручки.
Шаг 1. Будьте осторожны
Безопасность - это не отсутствие риска, а управление рисками.
Есть много вещей, которые могут повредить вам при приготовлении мороженного; тепло и свет от сварки и шлифования, острые края, которые могут порезать вас, громкие звуки, которые могут повредить ваш слух, даже сила тяжести вступает в игру.
Будь осторожен.
Носите СИЗ
Беруши, защитные очки, перчатки, сварочная маска, огнестойкая одежда
Шаг 2: материалы
Для такого простого инструмента, как фроэ, требуется всего несколько материалов:

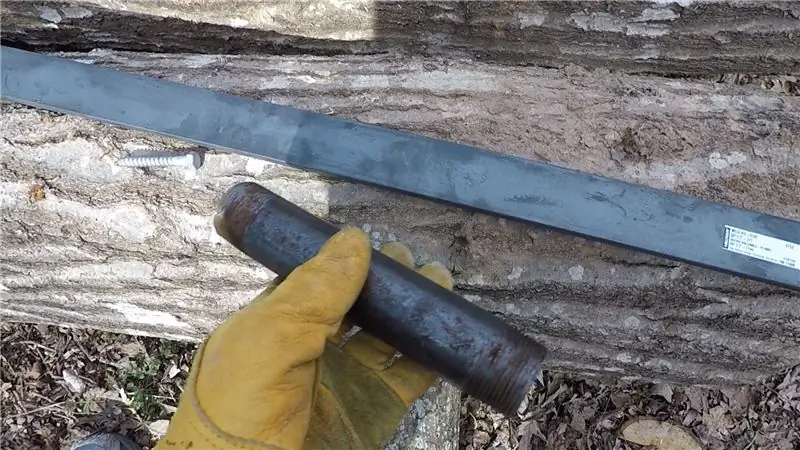

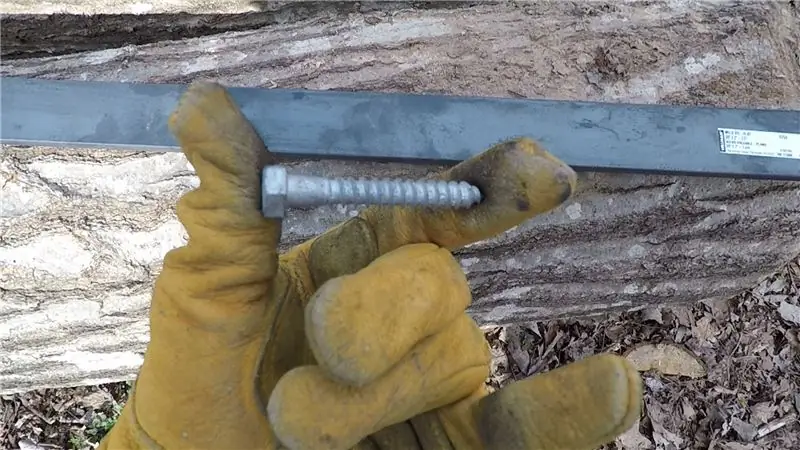

Я использовал плоский пруток из мягкой стали толщиной 3/8 дюйма и шириной 2 дюйма длиной 36 дюймов. Он стоил около 20 долларов, и этого было достаточно, чтобы сделать два фрикаделька.
Ниппель для черной трубы длиной 1-1 / 2 x 6 дюймов. Я мог бы использовать трубку, но ниппеля трубки хватило на два замораживания.
Длинный стопорный болт 3/8 дюйма x 2 дюйма и шайба крыла 3/8 дюйма и стопорная шайба, прилагаемые к болту.
Рукоять была сделана из секции только что упавшего белого дуба.
Шаг 3: Инструменты
Для этого проекта действительно требовалось множество инструментов.

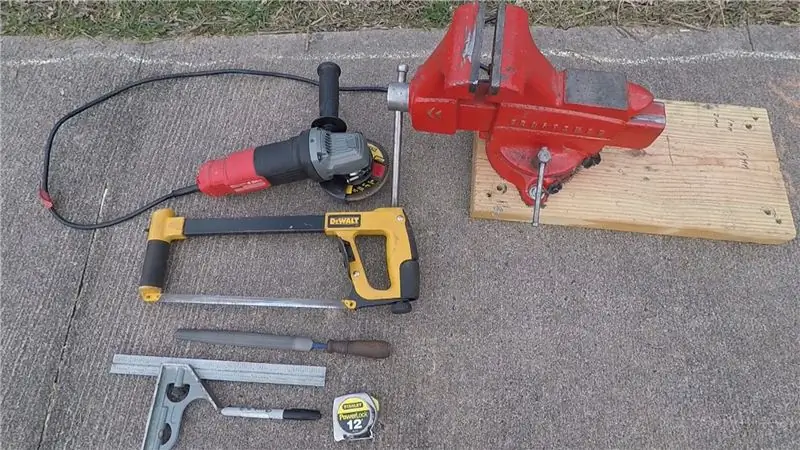

Некоторые инструменты для металлообработки: тиски, ножовка, напильник, шлифовальный станок и сварочный аппарат. Если у вас нет доступа к сварочному аппарату, возможно, кто-то из местных жителей сварит вам детали вместе относительно недорого.
Некоторые общие инструменты для разметки и измерения: рулетка, комбинированный угольник и фломастер.
И некоторые инструменты для деревообработки: пила, клинья, молоток, резной топор и разделочный нож.

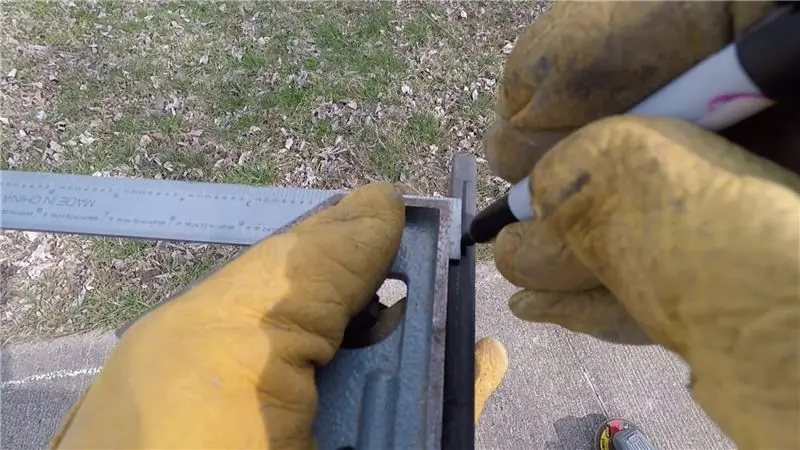

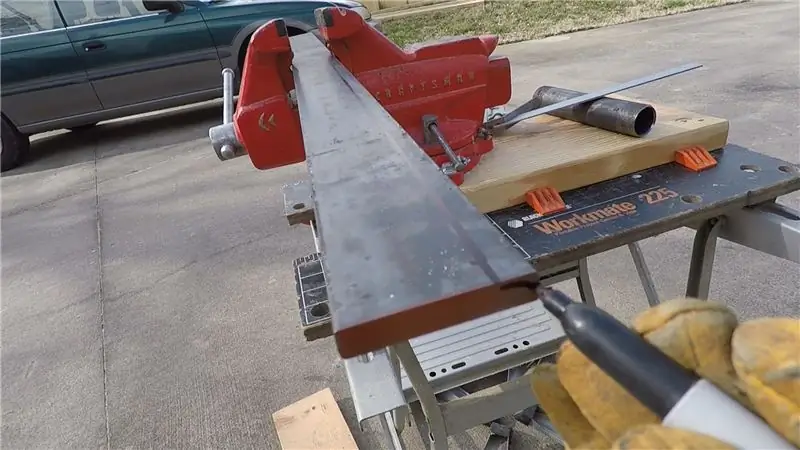

Шаг 4: Измерьте и отметьте

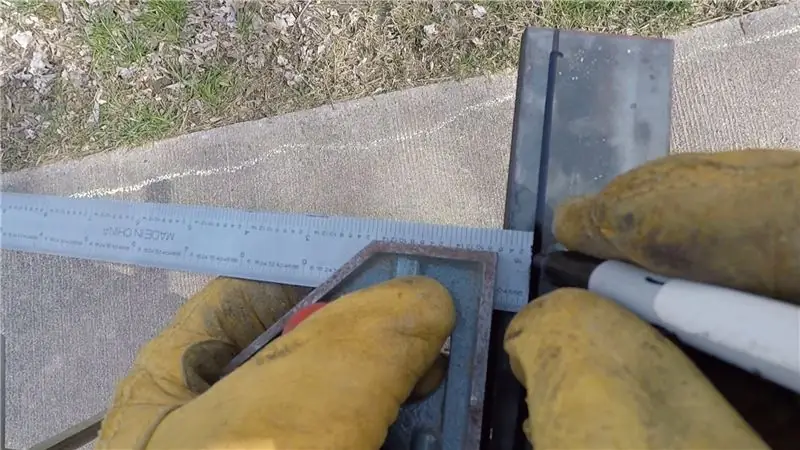

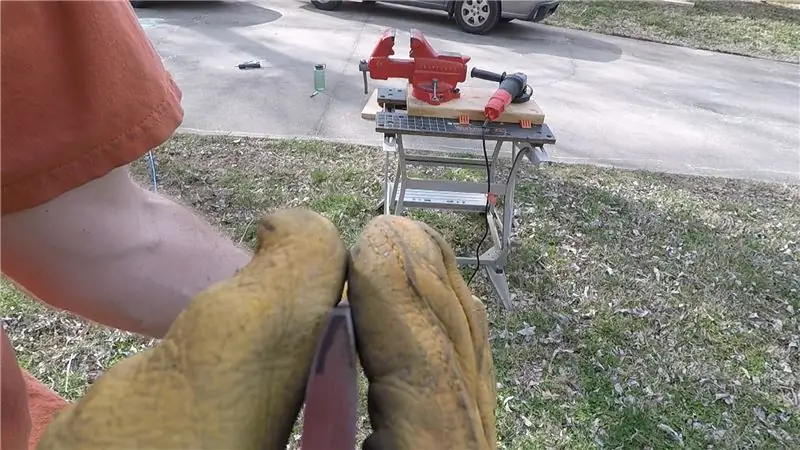

Измерьте и отметьте свой плоский стержень, чтобы помочь вам в шлифовании. Я отметил середину края, чтобы убедиться, что мой скос симметричен. Если ваш скос не посередине, ваша фея может расколоться криво. Я также измерил и пометил обе стороны, чтобы получить ориентир для угла скоса. Я сделал одно лезвие длиной 18 дюймов, а другое - 24 дюйма.

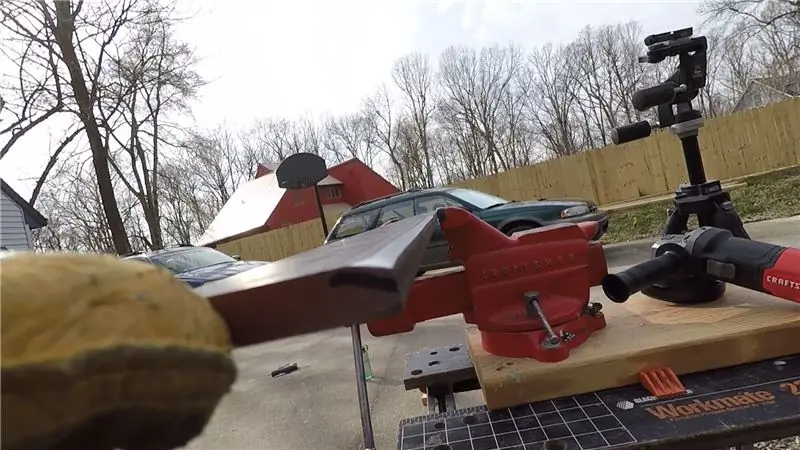

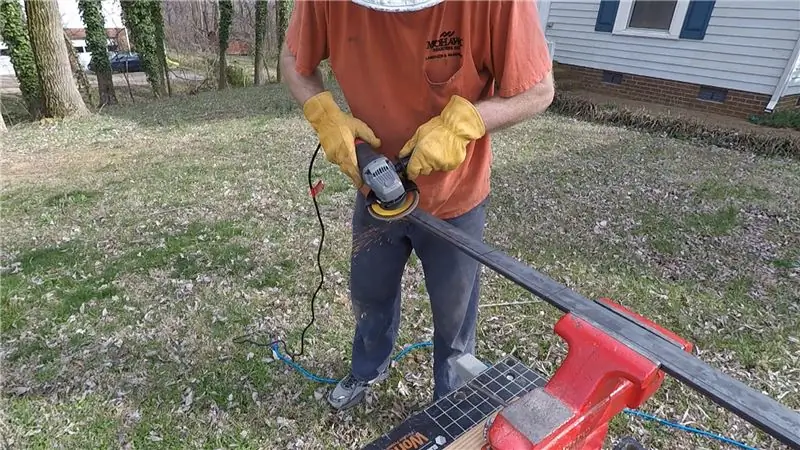

Шаг 5: Приобщитесь к точильному камню
Притирки будет много. Это может показаться не таким уж большим, но вы будете шлифовать кучу стали, чтобы лезвие стало острым. Не торопитесь и убедитесь, что шлифовали обе стороны симметрично. Лезвие для фоэ только колет, а не режет, поэтому его не нужно подвергать термообработке. Я также устроился на улице над травой, чтобы подышать свежим воздухом и не убирать пыль от шлифовки в моем магазине.
Шаг 6: отрежьте до нужной длины

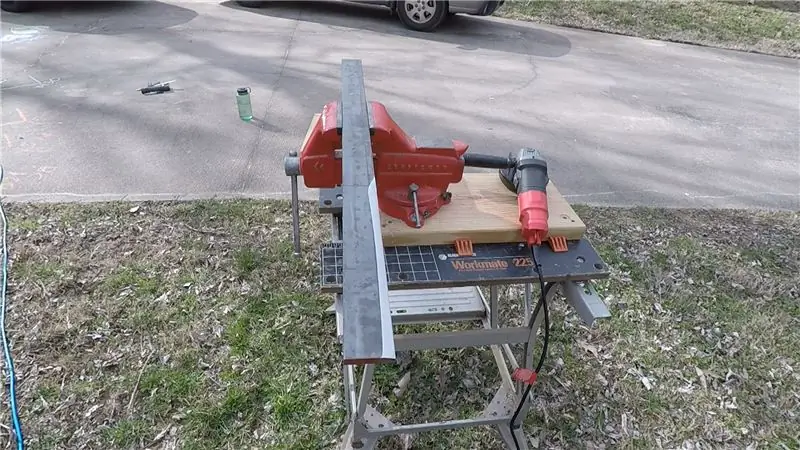

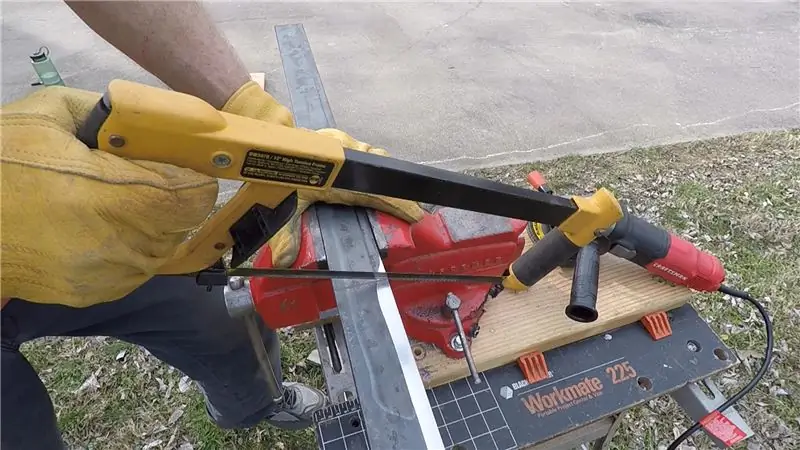

Я сделал одно лезвие длиной 18 дюймов, а другое - 24 дюйма. Убедитесь, что ваш разрез идет под прямым углом к лезвию.

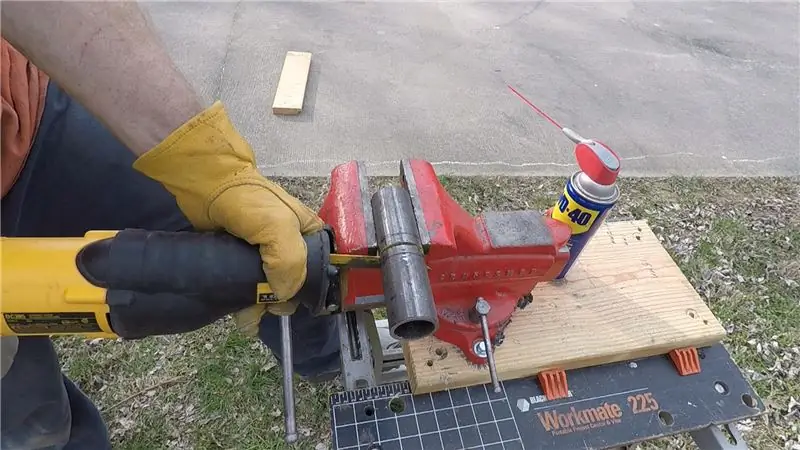

Шаг 7: Измерьте и отрежьте трубу

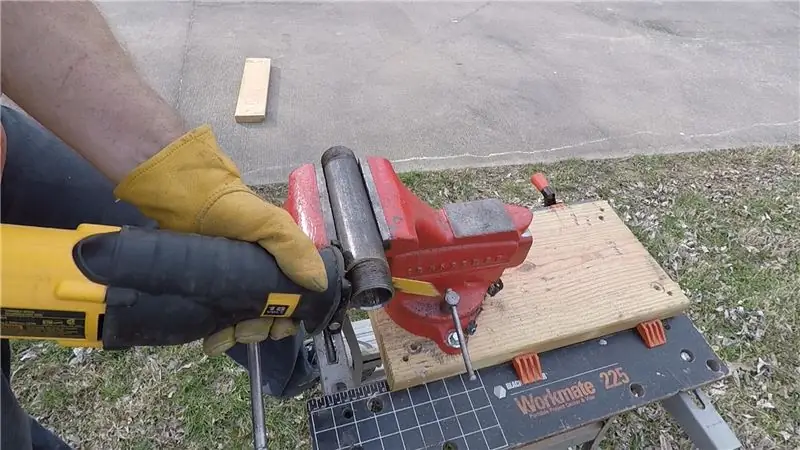

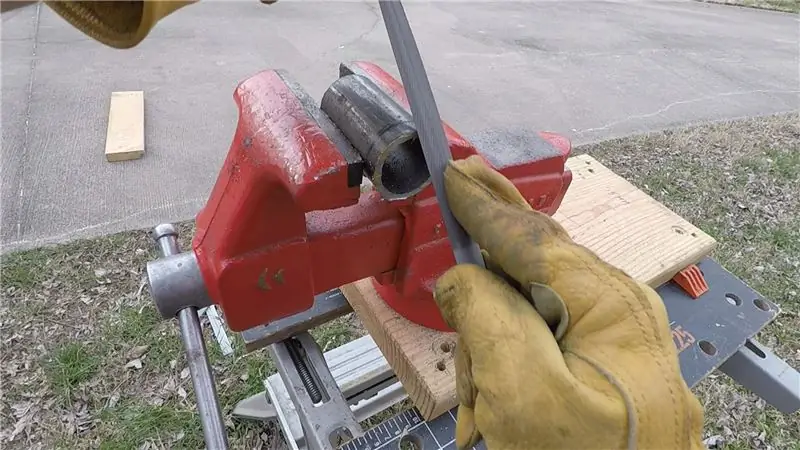

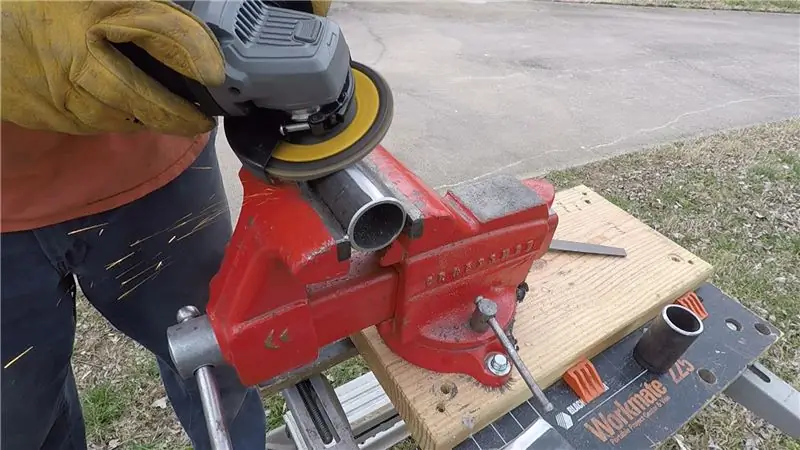

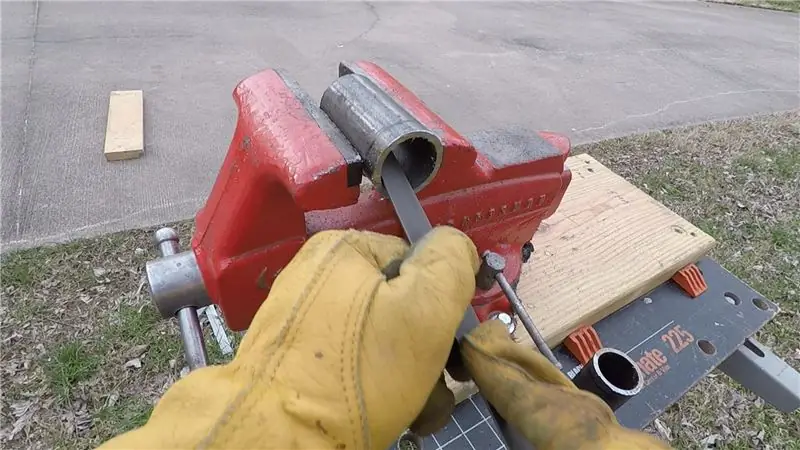

Я использовал ниппель длиной 1-1 / 2 на 6 дюймов, потому что это было дешевле, чем покупать кусок трубы. Я отрезал концы соски с резьбой, а затем разрезал оставшуюся часть на две части длиной 3 дюйма (по одной для каждого из моих двух заморозков). Я использовал напильник для удаления заусенцев с внешней и внутренней стороны труб.

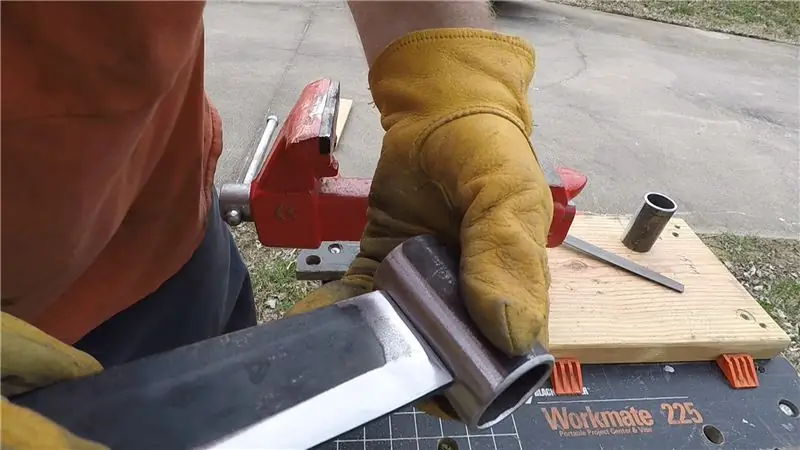

Шаг 8: подготовка поверхностей к сварке

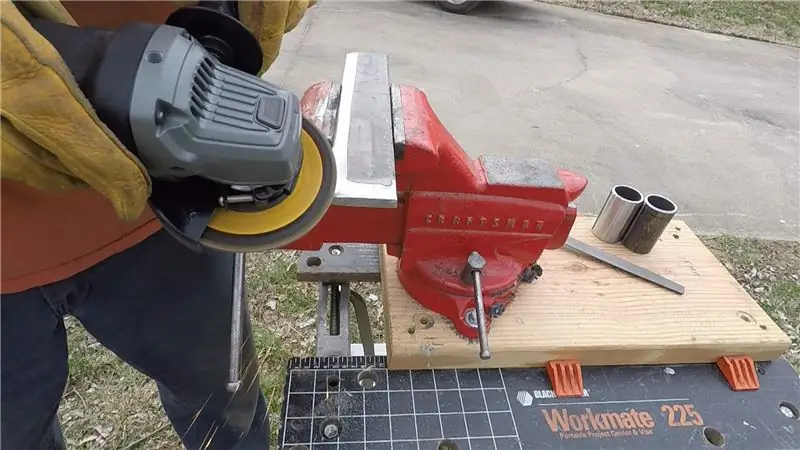

Я использовал шлифовальный станок, чтобы сгладить и очистить две детали, где они будут свариваться.

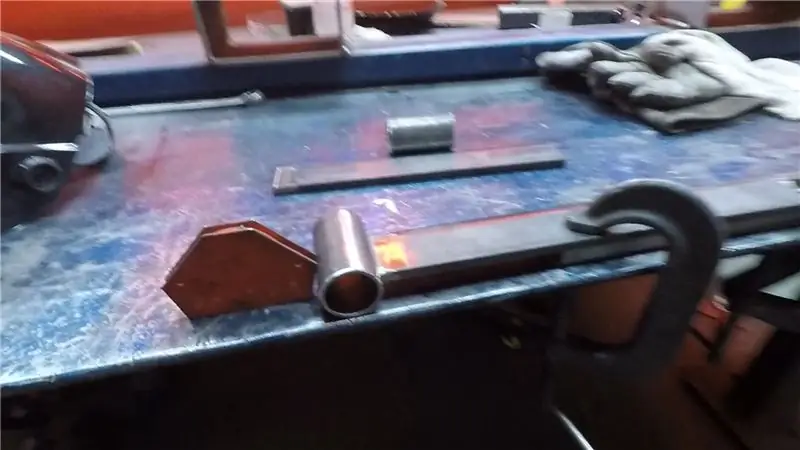

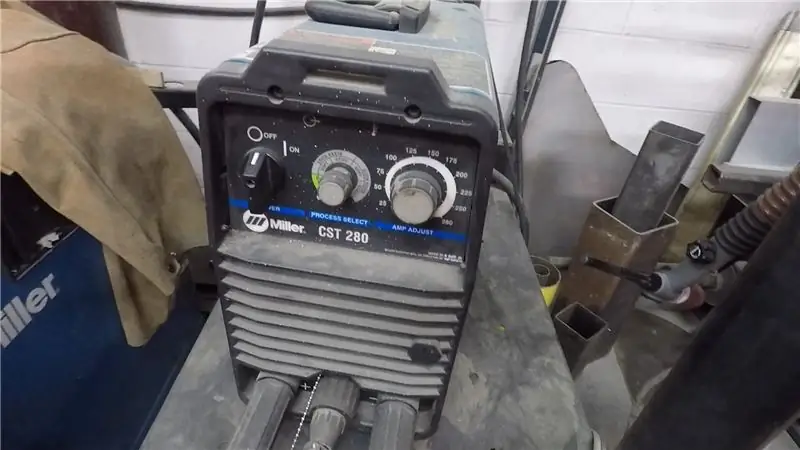

Шаг 9: сварка

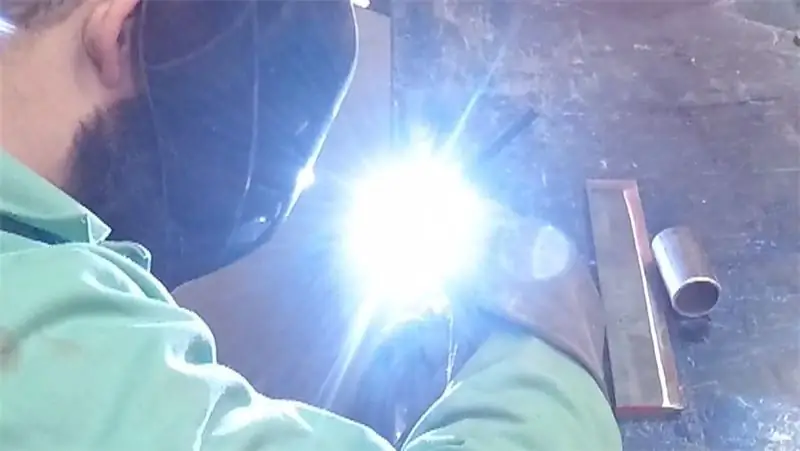

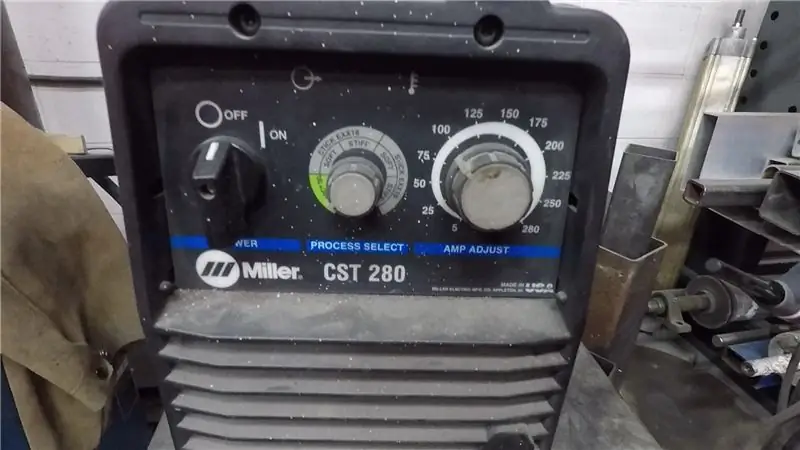

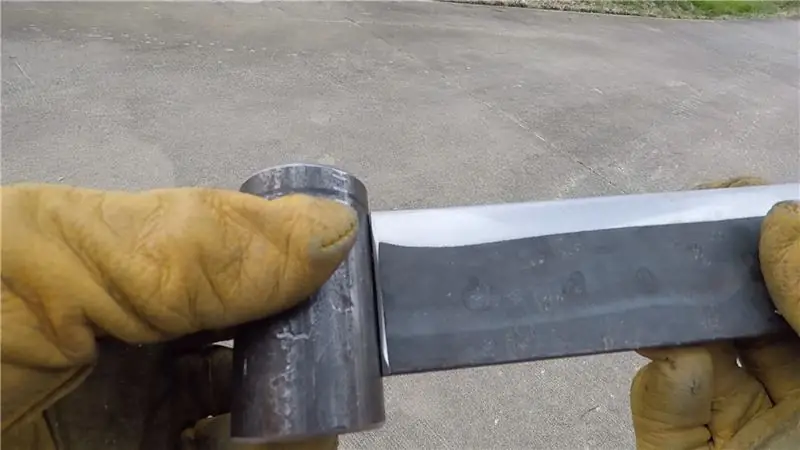

С помощью сварщика приварите лезвие к трубе. Убедитесь, что лезвие отцентрировано и совмещено с трубой. MIG TIG или ручная сварка хорошо подходят для мягкой стали. Фоэ подвергается воздействию большого количества сил от удара до крутящего момента, поэтому вы должны убедиться, что у вас есть прочное соединение между трубой и лезвием.

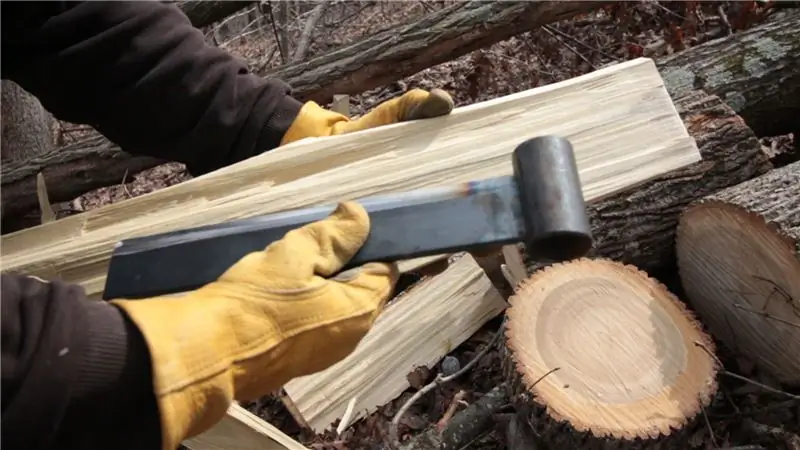

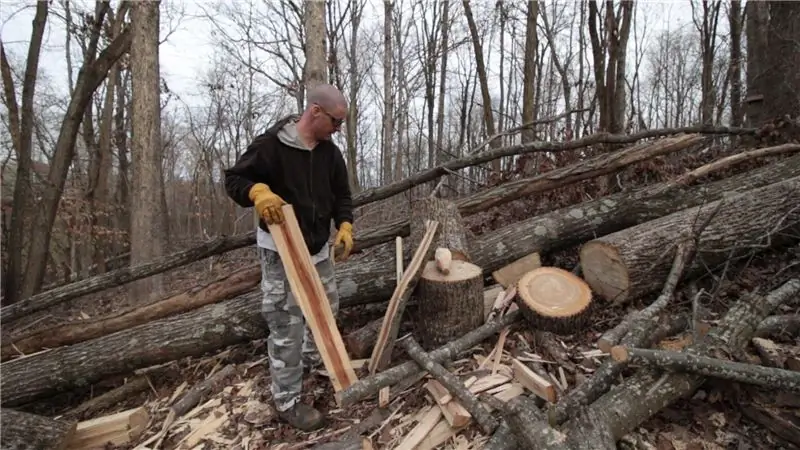

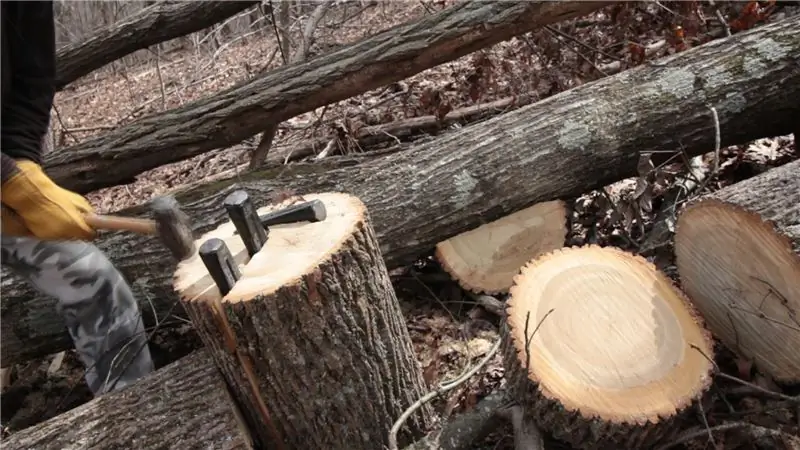

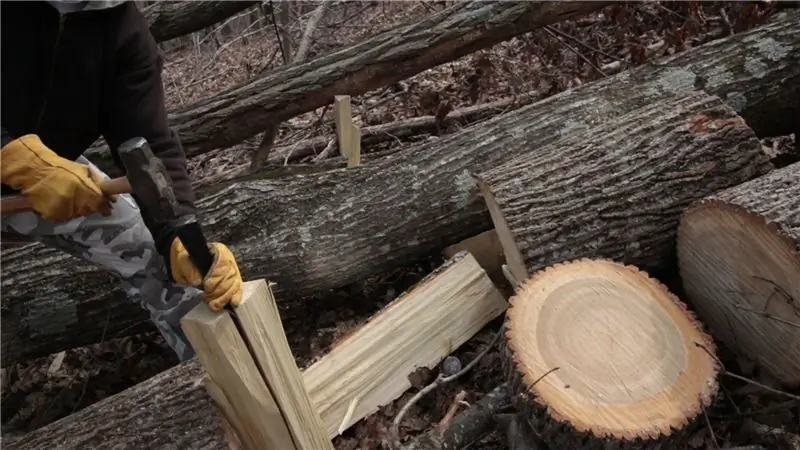

Шаг 10: расколите древесину для ручки
Вы хотите, чтобы ваша ручка была из твердой древесины. Я использовал дуб. Рукоять должна быть примерно в 1,5 раза длиннее лезвия. Я сделал ручку для своего 18-дюймового фуража длиной около 30 дюймов.

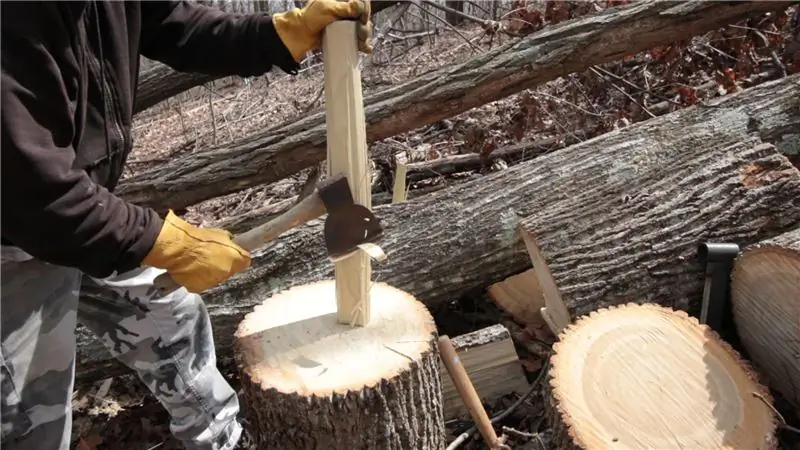

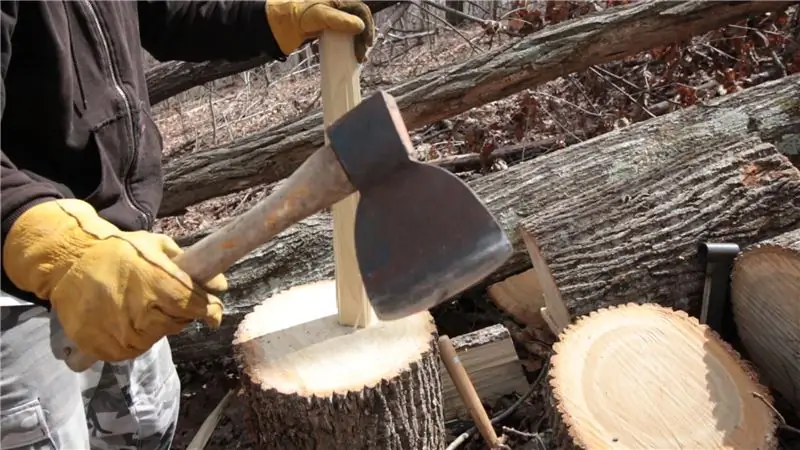

Шаг 11: грубая форма ручки
Используйте резной топор, чтобы получить грубую цилиндрическую форму, немного большую, чем кусок трубы фу.

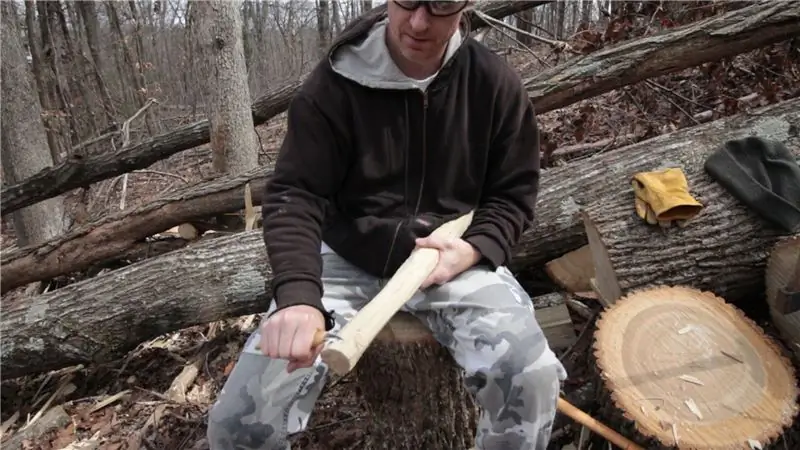

Шаг 12: вырежьте ручку

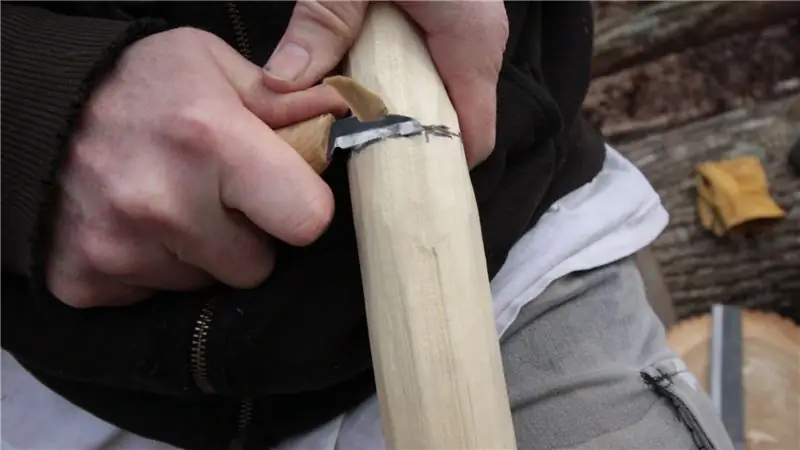

С помощью разделочного ножа разгладьте ручку так, чтобы она была немного больше, чем кусок трубки для мороженого.

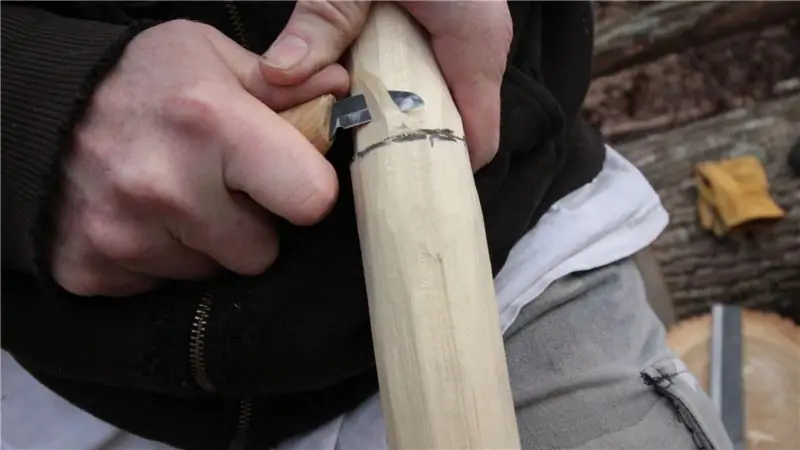

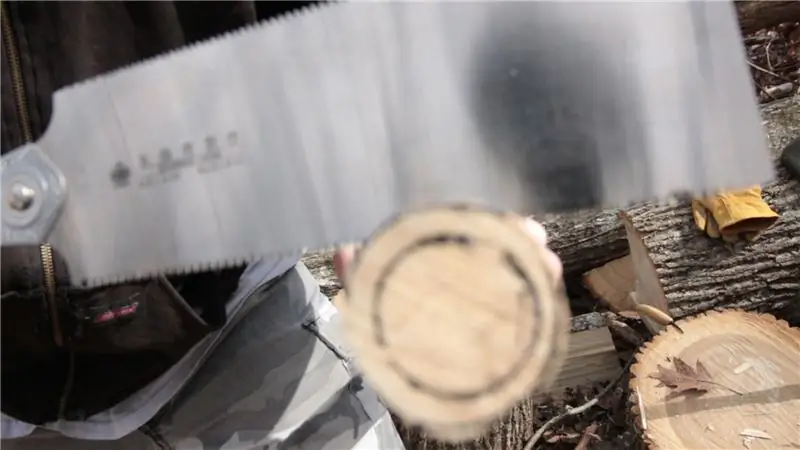

Шаг 13: вырежьте и вырежьте шиповидный сустав на ручке

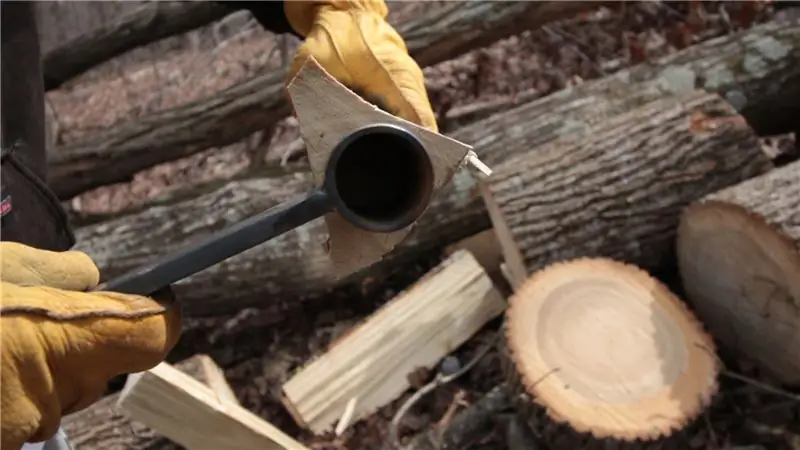

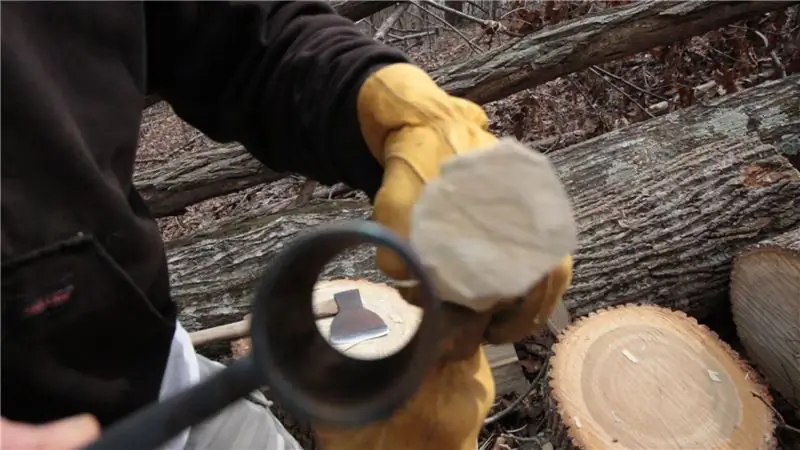

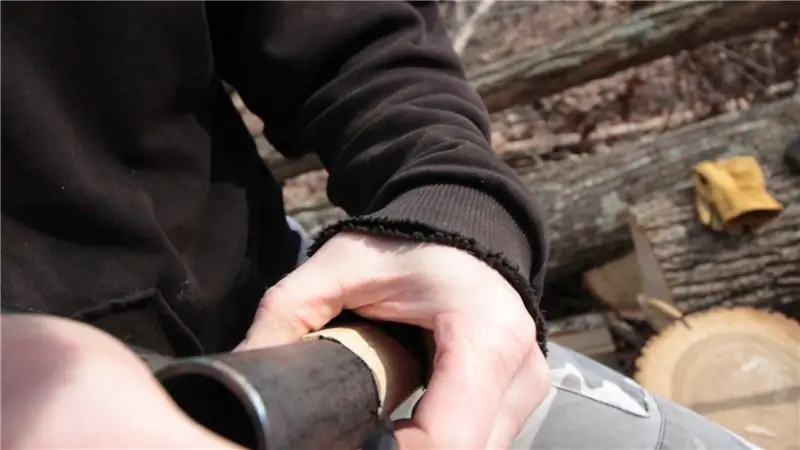

Используйте кусок трубки фреона в качестве измерителя для отметки шипа на конце ручки. Используйте пилу, чтобы разрезать плечо шипа, а затем используйте нож для резки, чтобы аккуратно срезать его до плеча. Готовый шип должен плотно прилегать к трубке мороженного. Вы можете отшлифовать ручку, но я просто вырезал ее гладко и закруглил конец ручки для удобства.

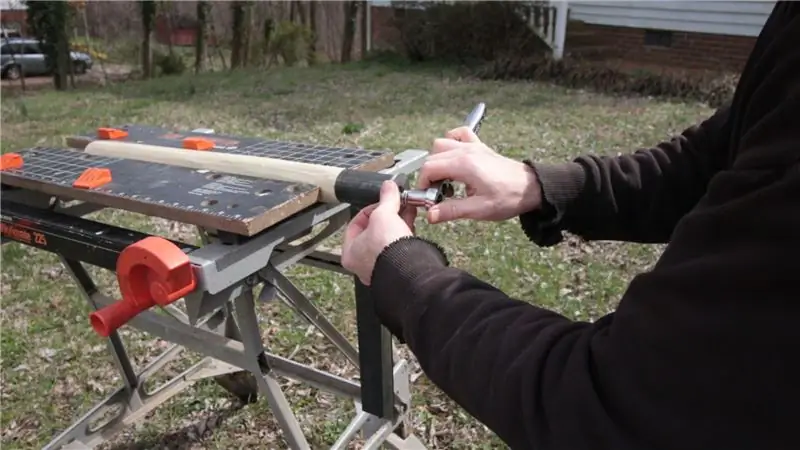

Шаг 14: прикрепите ручку к лезвию

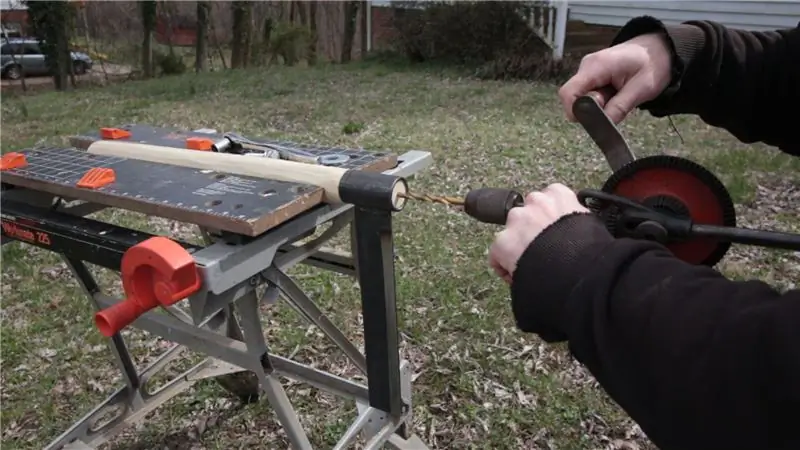

Просверлите в нижней части ручки отверстие чуть меньше болта. Затем вверните стопорный болт в отверстие. Давления стопорного болта могло быть достаточно, чтобы удерживать ручку, но я также использовал крыло и стопорную шайбу для дополнительной фиксации.
Шаг 15: видео
Как всегда снял видео. Это немного длинновато, но я думаю, что некоторые шаги могут быть немного понятнее.
Спасибо за просмотр. Надеюсь вам нравится.
