Я только что купил себе ОЧЕНЬ дешевый китайский лазерный резак (все еще работаю над ним), и я заметил, что воздушный компрессор для газового ассистента довольно громкий. Я ненавижу доставлять неудобства соседям по моему жилому комплексу, поэтому я поставил перед собой задачу сделать свои новые инструменты как можно более качественными.
Недавно возобновился конкурс «Эпилог». Моя вторая миссия / надеюсь, что если я не выиграю, это то, что это руководство поможет даме или джентльмену, которые действительно выиграли конкурс, насладиться своим новым высококачественным лазером как можно больше!
Шаг 1: материалы
1- Ведро на пять галлонов (доступно в Home Depot за 3,25 доллара)
6- One by One Sound Foam (доступно в Walmart или Amazon за 10,99 долларов США (пакет))
1- 24inx36in виниловый дверной коврик из пенопласта для коммерческих помещений (доступен в Home Depot за 9,97 долларов США)
1. Ведро Leaktite на два галлона (доступно в Home Depot за 3,85 доллара)
1. Рулон виниловой тубы (доступен в Home Depot за 4,93 доллара США)
1- Универсальный адаптер питания CyberPower (120–12 В) (доступен в Frys за 17,99 долларов США)
2- ПК-вентилятор Enermax Marathon 8 см (UC-8EB) (доступен в Frys по цене 5,99 долларов США)
1- Малогабаритный воздушный компрессор непрерывного действия (доступен в Home Depot за 24,97 долларов США)
Общая цена = 87,93 + налог
(На самом деле мне не нужно было покупать воздушный компрессор, и фанаты приняли меры предосторожности, поэтому фактическая цена будет = 50,98 + налог)
Шаг 2: планирование и исследование
Как и во всех проектах, обязательно все спланируйте. У вас может не быть доступа к тем же материалам, что и у меня, поэтому оставьте место для различий в измерениях. Начните с ограничений по размеру, у меня действительно был размер ведра для работы, поэтому я начал с ведра. Затем я провел исследование по звукоизоляции, гашению звука и виброизоляции.
Звукоизоляция: любые средства снижения звукового давления относительно указанного источника звука и рецептора.
Поглощение звука: рассеивает энергию вибраций, прежде чем она сможет накапливаться и излучаться в виде звука. ЭНЕРГИЯ ПРЕВРАЩАЕТСЯ В ТЕПЛО!
Виброизоляция: процесс изоляции объекта, например, части оборудования, от источника вибрации.
Синопсис
Я узнал, что основными проблемами были звукоизоляция и виброизоляция, и что шумоподавление на самом деле было формой звукоизоляции, как и звукопоглощение и диффузия звука.
Короче говоря, чтобы предотвратить распространение звука и вибрации, вам нужно много-много слоев материала, не слишком плотного. (Плотный, как плотный металл) Резина, пена, пластик (не рекомендуется) - все они хороши для звукоизоляции, а масло - великолепно для виброизоляции. Масло исторически использовалось в качестве подвески двигателей и моторов. Инженеры помещают мотор / двигатель на платформу и заливают масло под него, поэтому всякий раз, когда машина вибрирует, она просто скользит по маслу, что не допускает больше вибраций. Что касается звука, то полуплотный материал очень сильно не позволяет звуковым волнам проходить через материал, поэтому вы ничего не слышите, но это может вызвать нагрев материала. Другой путь, который вы можете выбрать, - это создать «лабиринт» или зигзагообразный туннель, в котором звук теряет мощность, поскольку он отскакивает и лучше распределяет тепло, при этом не позволяя звуку распространяться в нежелательные места.
Главная проблема
Основными проблемами, которые я обнаружил, был шум от вибрации воздушного компрессора и фактический звук, издаваемый ТРУБКОЙ воздушного компрессора! НЕ САМ КОМПРЕССОР! Конечно, это означает, что компрессор издает шум изнутри и издает шум сам, но не так сильно, как трубка. Трубка - это самый прямой путь к этому шуму, поэтому он намного громче всего остального. Но подключение трубки к лазеру или устройству сразу избавит от этого шума, так что не беспокойтесь. Тогда единственной другой проблемой была возможность перегрева воздушного компрессора из-за шумоподавления.
Цели
Поэтому мне нужно было выяснить, как получить много плотного материала, который блокирует звук (или перенаправляет его) и предотвращает передачу вибраций в область размером с 5-галлонное ведро без перегрева двигателя.
Шаг 3: начало работы
Начнем с ведра. Размеры ковша составляли 12 дюймов в диаметре по дну, 15 дюймов по высоте и 13 дюймов по верхнему диаметру, что означало, что все должно помещаться в этой области. Воздушный компрессор имеет диаметр 4,5 дюйма на 7 дюймов, а его внутренние и внешние размеры воздушной трубки составляют 0,307 и 0,467. Трубка, которая шла с ней, была слишком короткой, поэтому я пошел за прозрачной виниловой трубкой из домашнего склада.
Ваш воздушный компрессор может быть не тех же размеров, но любой воздушный компрессор непрерывного действия из домашнего склада будет близок по размеру, и там же будут доступны трубки для этих воздушных компрессоров.
Шаг 4: Размещение материала для резки

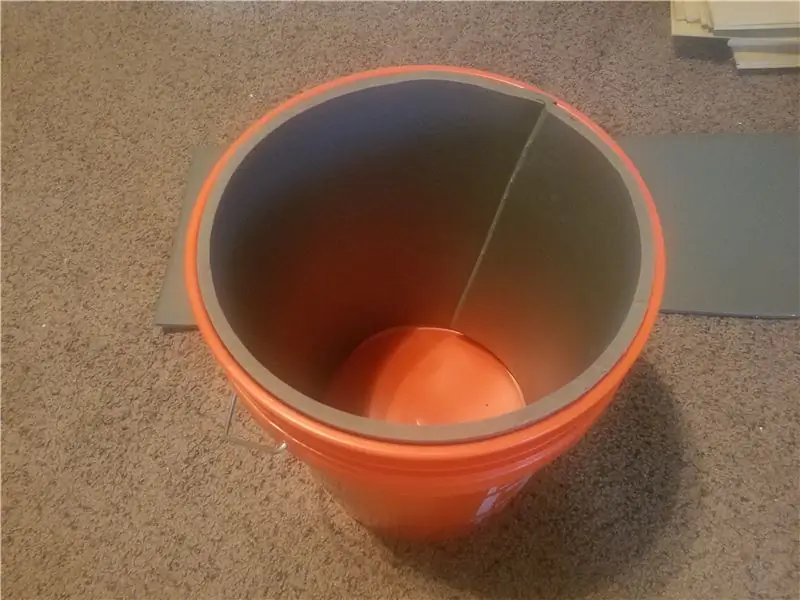

Я использовал поролоновый коврик высокой плотности из домашнего склада в качестве границы вокруг ведра, но он был примерно 2 на 3 фута, поэтому мне нужно было сократить его до 14 дюймов на 3 фута. Математика утверждает, что диаметр, умноженный на пи, - это длина окружности, поэтому 12, умноженное на (примерно) 3, составляет 36 дюймов, поэтому этот коврик идеально подходит для 5-галлонного ведра, которое я использовал. После срезания он идеально скользил в ведро. Затем вы можете поставить ведро на оставшуюся часть коврика и вырезать из него красивый круг для дна ведра. Затем используйте звуковую пену в качестве вторичного буфера, вертикальное или горизонтальное расположение не имеет большого значения, я положил ее вертикально, чтобы она легче помещалась в ведро. Пена составляет всего один фут на один фут, поэтому она не покрывает все стороны, но в дальнейшем это будет работать в нашу пользу.
Шаг 5: модификации ковшей

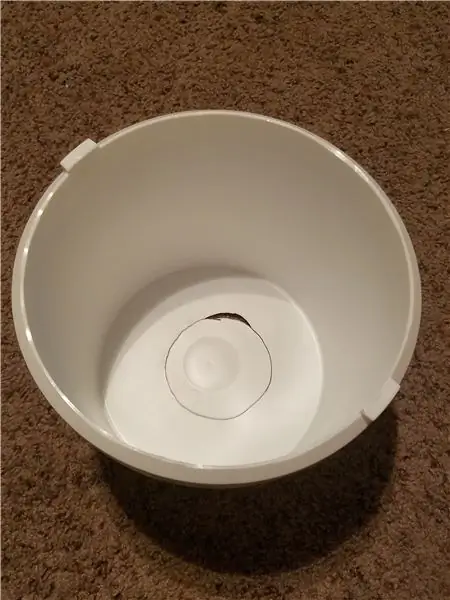

Это самый простой шаг - просто вырезать несколько отверстий из ведер. Для большого оранжевого ведра нужно пока сделать небольшое отверстие в крышке. (Будут вырезаны еще два отверстия, но это произойдет позже). Небольшому белому ведру может потребоваться отрезать верхнюю часть на пару дюймов, чтобы все поместилось, а также нужно сделать отверстие (3,5 дюйма) в нижней части, чтобы воздушный компрессор сидел хорошо и позволял воздуху выходить.
Шаг 6: соединяем кусочки вместе
Добавлена прокладка, вырезаны отверстия для воздушного компрессора и трубок, пришло время собрать все вместе. Если вы еще этого не сделали, присоедините трубки к обоим концам воздушного компрессора, не забудьте оставить достаточно длины на обоих концах. Проденьте входную трубку через нижнюю часть белого ведра и позвольте ВЫХОДНОЙ трубке свисать сверху белого ведра. Сядьте на дно воздушного компрессора и плотно вставьте в отверстие, которое вы сделали в дне белого ведра, и пусть входная трубка проходит от дна белого ведра вверх вдоль его внешней стороны. Аккуратно вставьте белое ведро в оранжевое ведро (в котором уже есть виниловый коврик и две прокладки из пенопласта для звукоизоляции) и плотно прилегайте к трубке IN в зазор между двумя звукоизолирующими прокладками из пенопласта, как показано на рисунке. фотография. Давай, открой крышку и испытай
ПОСМОТРЕТЬ ФОТО ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ
Шаг 7: НА ЭТОМ МЕСТЕ ВЫ МОЖЕТЕ ОСТАНОВИТЬСЯ, ЕСЛИ ХОТИТЕ
Двух слоев пены и двух ведер достаточно, чтобы значительно снизить уровень шума и вибрации, производимые воздушным компрессором. Если вам нужна дополнительная защита, вы можете вырезать форму пончика из звукоизолирующей пены и поместить ее в качестве буфера между воздушным компрессором и белым ведром, а также нанести пену вокруг самого воздушного компрессора. Осторожно, это может вызвать перегрев системы!
Шаг 8: ЕСЛИ ВЫ ХОТИТЕ БЫТЬ ДОПОЛНИТЕЛЬНЫМ
На последнем этапе много всего, поэтому обратите внимание на картинки.
- Начните с того, что отсоедините тройные соединительные кабели, прикрепленные к концам черного, белого и красного проводов.
- С помощью ножа или булавки проткните выемку на разъемах кабеля и осторожно вытяните провода. (Концы проводов не нужны, но это упрощает и ускоряет работу)
- Выпрямите концы проволоки и разделите белый ЧЕРНЫЙ и КРАСНЫЙ.
- Выделите белый цвет и полностью оберните его изолентой, чтобы полностью изолировать его.
- Оберните нижние кончики КРАСНОГО и ЧЕРНОГО цветов, чтобы предотвратить случайное замыкание.
- Подключите инвертор питания и убедитесь, что он включен на 12 вольт. (Меньше - это нормально, вы просто не получите столько власти для своих поклонников)
- Попробуйте подключить КРАСНЫЙ и ЧЕРНЫЙ провода к инвертору питания, если он не работает, поменяйте положения.
- Установите вентилятор на верхнюю часть крышки ведра и используйте лопасти вентилятора в качестве ориентира, чтобы отметить и вырезать круглое отверстие (убедитесь, что отверстие / вентилятор не мешает отверстию для трубок и шнура питания).
- Используйте ручку или немного краски и сделайте точку через крепежные отверстия в нижней части вентилятора на крышке для отметок.
- Вырежьте и просверлите отверстия по сделанным вами отметкам.
- Установите вентилятор обратно на верхнюю часть ведра и закрепите его винтами, направленными вверх.
- Теперь вентилятор закреплен на верхней части ковша.
- Повторите шаги 8-11 с противоположной стороны крышки ведра.
- Убедитесь, что один вентилятор выдувает ведро, а другой - ВЫПУСКАЕТ.
- Возьмите оба пучка проводов и разделите ЧЕРНЫЙ, КРАСНЫЙ и Белый провода.
- Склейте два ЧЕРНЫХ провода вместе и убедитесь, что концы не закрыты, но прижаты друг к другу.
- Склейте два КРАСНЫХ провода вместе и убедитесь, что концы не закрыты, но прижаты друг к другу.
- Склейте два белых провода вместе и обязательно ЗАКРЫВАЙТЕ все, что открыто.
- Подключите два подключенных ЧЕРНЫХ провода к одному порту инвертора мощности.
- Подключите два подключенных КРАСНЫХ провода к противоположному порту силового инвертора.
- Если ничего не происходит, переверните соединения.
- Оба вентилятора должны работать.
- Закройте изобокс крышкой и включите вентиляторы и воздушный компрессор.

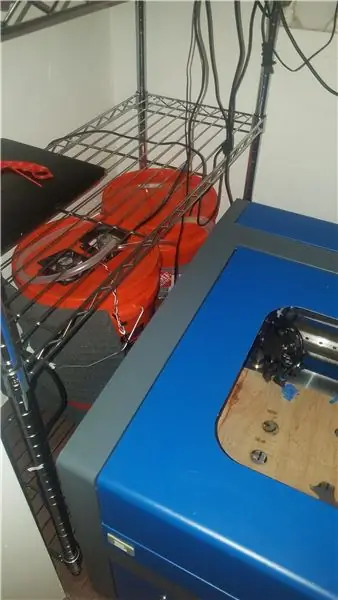

В настройках, которые у меня есть, нет никаких вибраций, а только легкий гудящий шум, который можно заглушить при закрытой двери и телевизоре с уровнем громкости 10. Я не ставил дополнительную изоляцию под крышку или вокруг воздушного компрессора, так что это может еще больше помочь, но меня устраивает то, что у меня получилось.
Шаг 9: плавник
Это должно работать не только с небольшими воздушными компрессорами. Эта же концепция должна работать с воздушным компрессором практически любого размера. Используйте слои, чтобы остановить и перенаправить звук. Оставьте пространство и путь для входа и выхода воздуха. Используйте поролон (или резину), чтобы остановить вибрацию. Подумайте об установке отдельного блока охлаждения.
Я надеюсь, что это поможет вам сделать ваше рабочее место немного тише и приятнее.
