Всем привет и добро пожаловать на мой пятый инструктаж!
Правильно выровненная платформа 3D-принтера необходима для получения успешных и точных отпечатков.
Есть два основных способа получить хорошо откалиброванную печатную форму: системы автоматического выравнивания или ручное выравнивание.
В моем принтере нет встроенного автоматического уровня, и по разным причинам я не чувствую необходимости в нем. Поэтому я всегда использую ручное выравнивание грядки.
Самый распространенный способ сделать это - переместить лист бумаги под сопло и отрегулировать высоту станины до тех пор, пока вы не «почувствуете» правильное количество трения. Как вы понимаете, результаты довольно неточные, особенно если вы новый пользователь. Использование щупа, безусловно, делает его более точным, но всегда есть переменная «чувствительность к касанию».
Вот почему я подумал о создании инструмента, который поможет мне в этой важной операции. Идея очень проста: светодиодная схема, которая использует в качестве переключателя прикосновение сопла к элементу известной толщины (щупу).
Этот простой инструмент даст вам точные и повторяемые результаты.
Шаг 1. Материалы и инструменты
Материалы:
- Батарейка типа таблетка 3 В
- ВЕЛ
- Очень тонкий и гибкий провод
- Зажим крокодил
- Плоский магнит
- Пластиковая крышка от бутылки
- Сигаретный фильтр
- Двусторонняя клейкая лента
- Клей
- Термоусадочная трубка или изолента
Инструменты:
- Щуп со съемными ножами
- Режущий нож
- Ножницы
- Паяльник
- Олово для пайки
Шаг 2: подготовьте держатель для монетоприемника
Обычно у пластиковых крышек для бутылок есть приподнятый внутренний край, в который должна идеально поместиться ваша плоская батарейка (диаметром 20 мм).
- С помощью ножа снимите внешнюю часть колпачка и оставьте только это внутреннее кольцо.
- Отрегулируйте края ножницами или напильником.
- Вырежьте круг из двухстороннего скотча, который входит в колпачок.
- Проделайте отверстие в крышке с помощью английской булавки, рядом с центром.
Шаг 3: Подготовьте держатель светодиода
- "Проколите" ножки светодиода через сигаретный фильтр.
- Сделайте разрез в фильтре примерно на треть его длины, выровняв его по более короткой ножке (отрицательной) светодиода.
- Согните отрицательную ногу через этот разрез на 90 градусов.
- Необязательный шаг: оберните фильтр изолентой, чтобы сделать его более прочным (сделайте надрез, чтобы не пропустить ножку).
Шаг 4: соберите "основной корпус"
- Если есть, снимите защитную пленку с липкой ленты.
- Вставьте более длинную ногу (положительную) в отверстие крышки
- Приклейте фильтр к верхней части колпачка.
- Подогните положительную ножку на 90 градусов (при необходимости отрегулируйте ее длину)

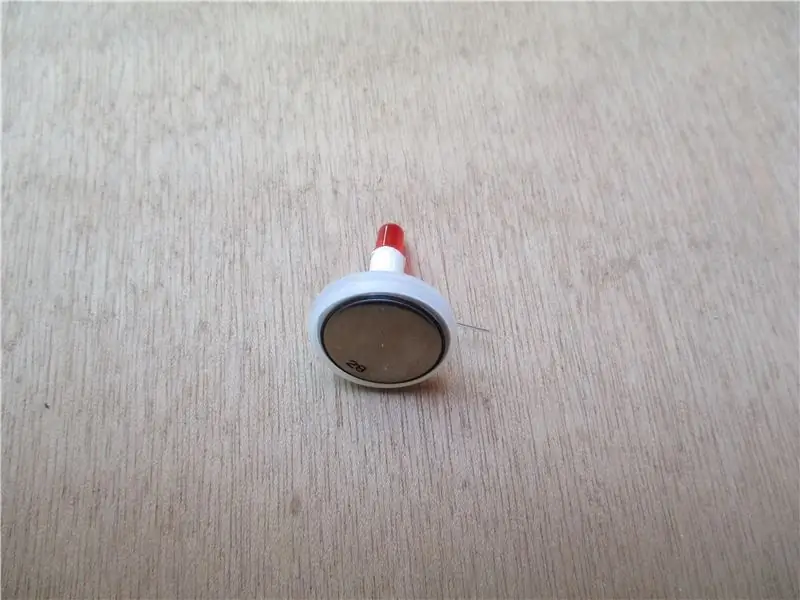

- Вставьте батарейку типа «таблетка» в крышку положительной стороной вверх и нажмите, чтобы закрепить ее.
Шаг 5: припаяйте провод
- Отрежьте кусок проволоки и зачистите ее конец. Проволока должна быть очень тонкой и гибкой, чтобы не поднимать щуп.
- Припаиваем один конец к изогнутой отрицательной ножке светодиода.
- Изолируйте припаянный провод куском термоусаживаемой трубки.
- Снимите изоляционную крышку с зажима типа «крокодил» и наденьте его на провод.
- Другой конец провода припаяйте к зажиму типа «крокодил».
- Снова поместите изоляцию
Шаг 6: соберите инструмент
- Удалите лезвие той толщины, которую вы хотите использовать, из щупа (я использую лезвие 0,05 мм).
- Установите плоский магнит на его конец (магнит позволяет менять лезвия разной толщины).
- Поместите на него "основной корпус"
- Замкните цепь, чтобы попробовать
Шаг 7: как его использовать
Ваш инструмент готов!
Я предлагаю вам протереть сопло латунной щеткой, чтобы убедиться, что у вас нет пластика, изолирующего наконечник.
- Подсоедините зажим-крокодил к металлической части принтера рядом с соплом (это может быть основание экструдера, цилиндр, винт и т. Д.)
- Теперь выровняйте платформу для печати так же, как и с бумагой:
- Переместите экструдер в угол и поместите лезвие под сопло.
- Отрегулируйте винт до тех пор, пока не загорится светодиодный индикатор, указывая на то, что кончик сопла касается щупа.
- Повторите процесс с другими углами, пока не найдете идеальную калибровку.
