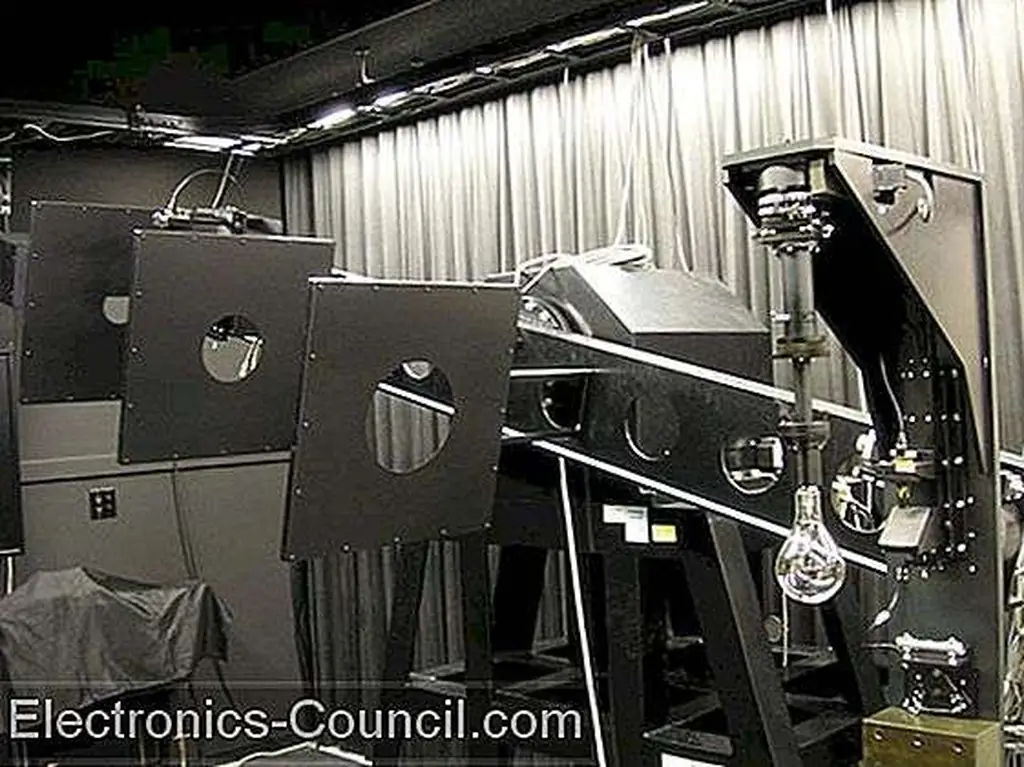

Гониофотометр - используется для определения интенсивности света источника света во всех пространственных направлениях относительно вертикальной оси.
Коллекция световой интенсивности, излучаемой источником света во всех направлениях, известна как светящееся распределение. Источники света, используемые на практике, имеют более или менее большую светящуюся поверхность, на интенсивность излучения которой влияет сама конструкция, представляющая различные значения в этих разбросанных направлениях.
Специальные устройства (например, Гониофотометр) построены для определения интенсивности света источника света во всех пространственных направлениях относительно вертикальной оси. Если световая интенсивность (I) источника света представлена векторами в бесконечных пространственных направлениях, создается объем, представляющий значение для полного потока, испускаемого источником.
Такое значение может быть определено по следующей формуле:
Фотометрическое твердое вещество - полученное твердое вещество. На фиг.1 показано фотоснимное фотоснимок с нежелательной лампой.
Рисунок 1 - Фотометрическое твердотельное лампа накаливания
Если плоскость проходит через симметричную ось источника света, например, меридиональную плоскость, получается секция, ограниченная кривой, известной как фотометрическая кривая или кривая распределения света (см. Рис. 2).
Рисунок 2 - Фотометрическая кривая для лампы накаливания.
Рассматривая фотометрическую кривую источника света, интенсивность света в любом направлении может быть определена очень точно. Эти данные необходимы для некоторых расчетов освещения. Поэтому пространственные направления облучения светового излучения могут быть установлены двумя координатами.
Одной из наиболее часто используемых систем координат для получения фотометрических кривых является «C - y», представленная на рисунке 3.
Рисунок 3 - Система координат C - y
Фотометрические кривые относятся к излучаемому светящемуся потоку 1000 м. Вообще говоря, источник света испускает больший поток. Таким образом, соответствующие значения интенсивности света вычисляются простым соотношением.
Когда лампа помещается в отражатель, ее поток искажается, создавая объем с выраженной формой, определяемой характеристикой отражателя. Поэтому кривые распределения варьируются в зависимости от разных плоскостей. На двух следующих рисунках показаны два примера, где представлены кривые распределения для двух отражателей.
Рис.4 отражатель симметричен и имеет одинаковые кривые для любой из меридиональных плоскостей. Именно по этой причине единственной кривой достаточно для ее фотометрической идентификации.
Рефлексор 5 асимметричен, и каждая плоскость имеет другую кривую. Все самолеты должны быть известны.
Рисунок 4 (слева) - симметричная кривая фотометрического распределения; Рисунок 5 (справа) - асимметричная кривая фотометрического распределения.
Другим методом представления распределения светового потока является диаграмма кривой изоканделла (рис.12). Согласно этой схеме, светильники должны находиться в центре сферы, где внешние точки поверхности с одинаковой интенсивностью связаны (изокандельные кривые).
Как правило, светильники имеют, по крайней мере, одну симметричную плоскость. Именно по этой причине они представлены только в полушарии.
Рисунок 6 - Кривые Изокандели
Это представление очень полно. Однако для его интерпретации требуется больше опыта.
Флюс, излучаемый источником света, обеспечивает освещенность поверхности (освещенность), значения которой измеряются в люксах. Если эти значения проецируются на одну и ту же плоскость, а линия связывает те, которые имеют одинаковое значение, формируются кривые изоляций (рис.7).
Рисунок 7 - Кривые Изолукса
Наконец, яркость зависит от светового потока, отраженного поверхностью в направлении наблюдателя. Значения измеряются в канделах на квадратный метр (кд / м 2) и представлены кривыми освещенности (рис.8)
Рисунок 8 - Кривые изолинии
Сводная диаграмма световой оценки
Диаграмма 1. Сводка световых измерений
ИСТОЧНИК: Lighting Engineering 2002 - Indalux
