Привет!
За основу своей лампы я взял следующую работу.
www.instructables.com/id/Halo-LED-Lamp-bet…
В своей работе я увеличил количество слоев изображения и сделал лампу портативной с помощью батареек. А теперь я расскажу об этом подробнее.
Для изготовления такого рисунка вам понадобятся:
- Принтер
- Тумблерные переключатели
- Провода
- Паяльник
- Клей
- Канцелярский нож
- Иголка
- Правитель
- Карандаш
- Цветная плотная бумага (200 г)
- Веллум
- Офисная бумага
- Фанера (толщина 4 мм)
- Пила
- Повышающий преобразователь (MT3608 2A Max DC-DC)
- 18650 аккумулятор
- держатель батареи
- черная краска
- лак для дерева
- выключатель
- скальпель
- ножницы
- оргстекло (толщина 2 мм)
- алюминиевый профиль
Шаг 1: выбор изображения

Этим методом можно сделать любое изображение. В этой статье я использовал изображение, которое нашел в Интернете.
Шаг 2: обработка изображений

В любом графическом редакторе изображение обрабатывается для достижения максимальной контрастности деталей.
Шаг 3: наслоение
После обработки нужно разделить изображение на слои. Количество слоев ограничено выбранным вами изображением и вашим желанием.
Шаг 4: Выбор бумаги



Основными параметрами при выборе бумаги являются ее толщина и цвет. От толщины бумаги зависит эффект, получаемый при работе светодиодов.
В качестве примера я буду использовать один светодиод.

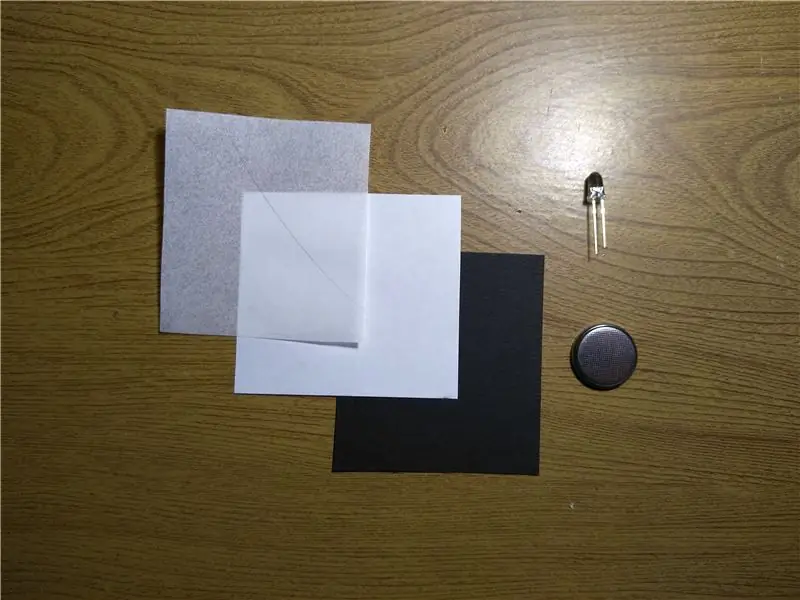

- Веллум равномерно полупрозрачный и дает равномерный рассеянный свет;
- Офисная бумага дает приглушенный свет;
- Если вы хотите, чтобы слой не просвечивался, необходимо взять плотную бумагу.
Можно использовать бумагу такого же цвета, но без подсветки картинка будет выглядеть не так эффектно. В этой статье я использовала цветную бумагу. Комбинируя цвета бумаги и ее толщину, можно добиться потрясающих результатов.
Шаг 5: переход на цветную бумагу
После того, как вы определились со всеми вариантами своего рисунка, нужно перенести каждый слой на бумагу. Это можно сделать вручную или с помощью принтера.
Шаг 6: вырезание слоев изображения

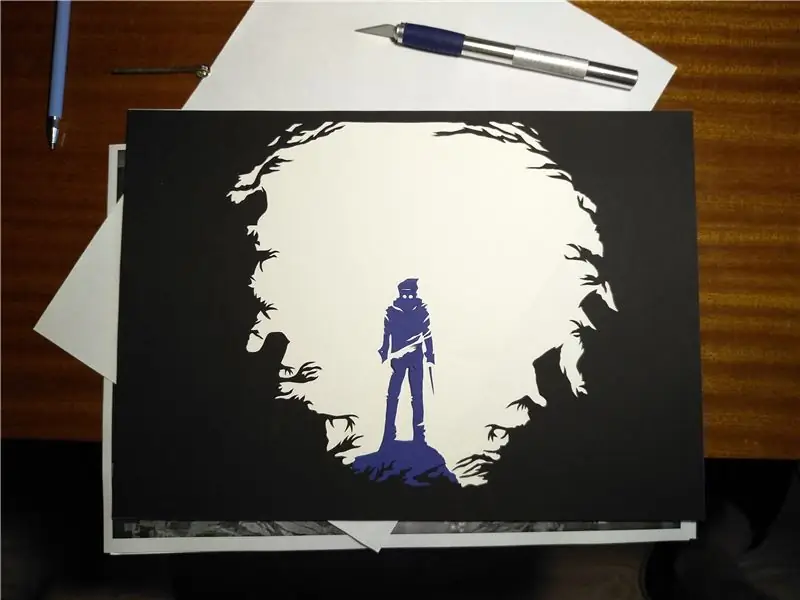

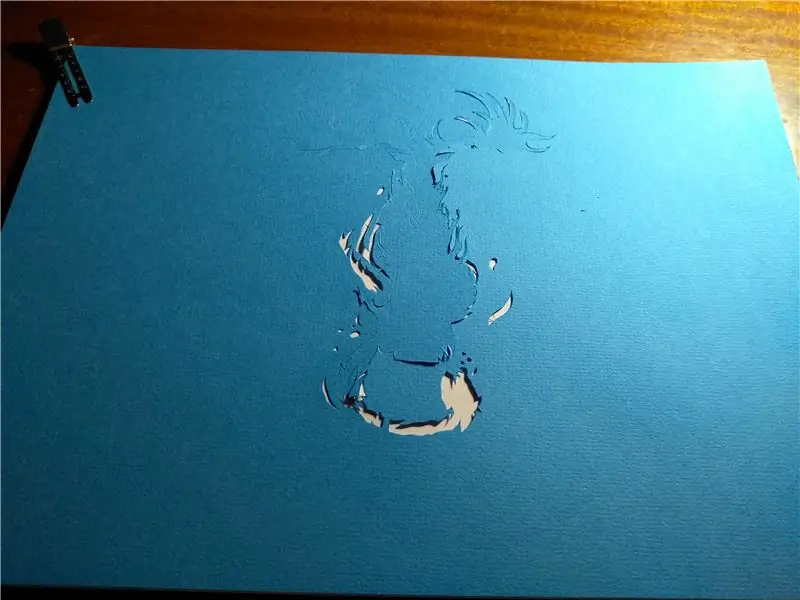

При вырезании простых форм можно использовать ножницы, но если граница слоя имеет сложный контур, то рекомендую использовать канцелярский нож. С помощью канцелярского ножа лезвие получается более ровным и аккуратным. В очень тонких местах я использовал скальпель.
Шаг 7: Сборка «бутерброда»
После того, как все слои будут вырезаны, их нужно собрать в общий блок. Чтобы добиться максимального объема изображения и наилучшего освещения, каждый бумажный слой был уложен листом оргстекла размера, соответствующего исходному изображению. Чтобы добиться равномерного свечения, задний слой был проклеен пергаментом.
Шаг 8: Регулировка подсветки

С обратной стороны собранного блока по краю приклеили алюминиевый профиль и наклеили на него светодиодную ленту. Для отвода тепла от светодиодной ленты использовался алюминиевый профиль. Для достижения цветового градиента использовалась светодиодная лента сине-белого цвета.
Шаг 9: Изготовление кузова
Корпус светильника изготовлен из фанеры по размеру изображения с учетом нахлестов для расположения батареек, микросхем и прочего. Задняя крышка крепится к корпусу 4 винтами. Корпус отшлифован, покрыт черной краской и лаком.
Шаг 10: Сборка электрической схемы

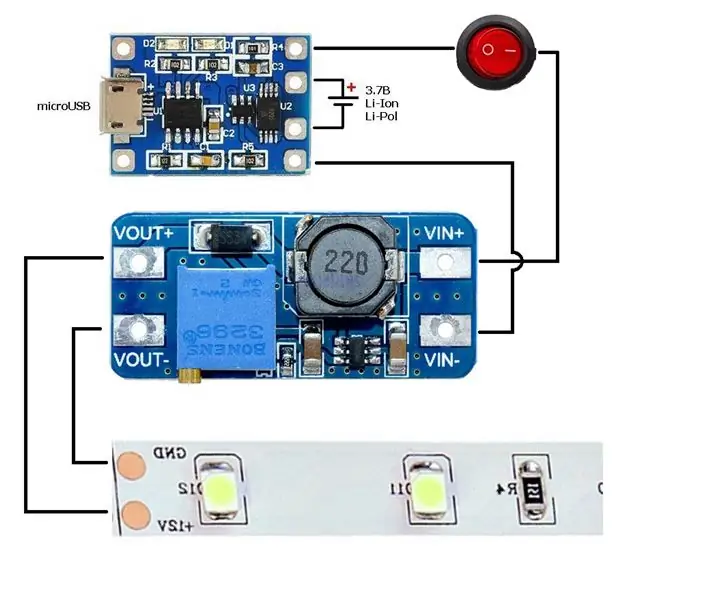

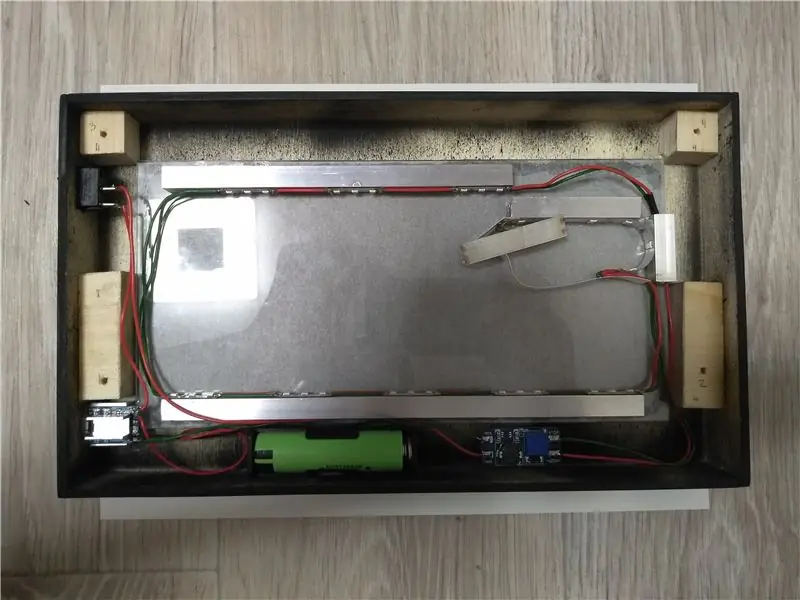

Для питания светодиодной ленты используется аккумулятор 18650, а для ее зарядки микросхема управляется от перезарядки и разъема micro USB. Для питания светодиодной ленты использовался преобразователь напряжения, который преобразовал батарею 3,7 вольт в необходимые для ее работы 12 вольт. Этот преобразователь не предназначен для длинных отрезков светодиодной ленты, но для этой работы его будет достаточно. Для включения / выключения использовался переключатель подсветки. Все элементы были собраны следующим образом.
Шаг 11: Окончательная сборка

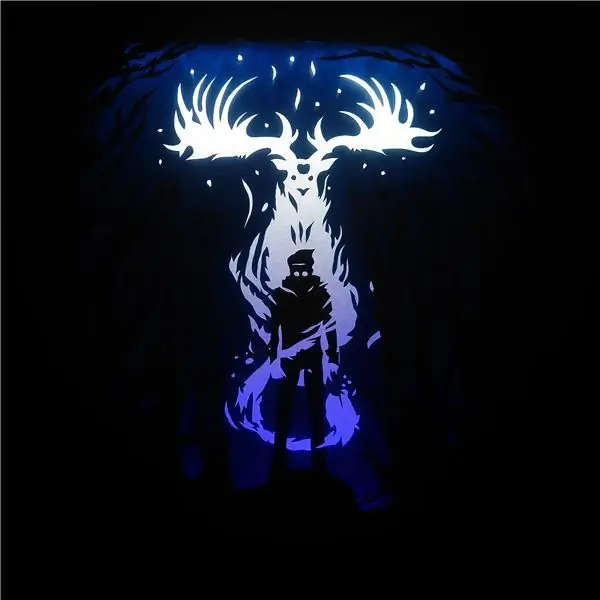

Финальная сборка включает в себя прошивку основного блока изображения, финальную сборку электрической схемы, ее проверку и установку задней крышки. Моя камера не совсем передает цвета. Вживую выглядит лучше.
Шаг 12: окончательный результат

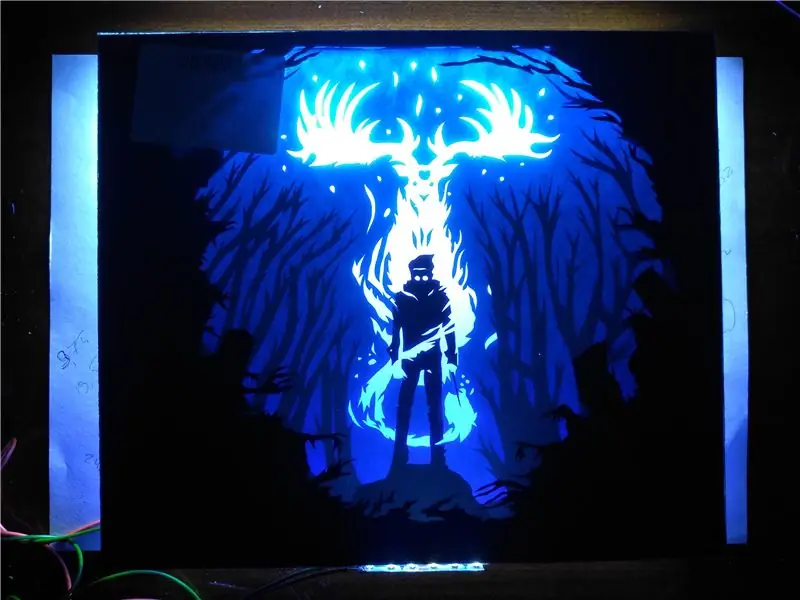

Работа сделана. Спасибо за внимание!
