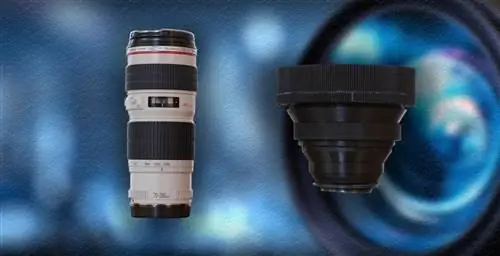

Фотограф Феликс Стил разработал напечатанный на 3D-принтере объектив 164 мм f/2.5, который не имеет крепежных деталей или винтов. И это дешевле, чем обычные линзы.
По словам Peta Pixel, ему удалось разработать объектив стоимостью менее 15 долларов с использованием доступного стекла. Стил также назвал свой первый крупный проект «Пиксели и призмы».

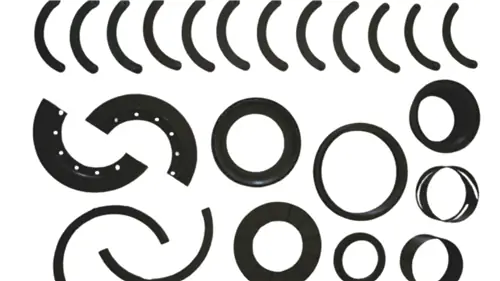

Объектив Pixels and Prisms имеет механизм фокусировки и полностью регулируемую диафрагму. Это отличается от других линз, напечатанных на 3D-принтере, в которых элементы размещаются в фиксированных тубусах без добавления функциональности, говорится на официальном сайте..
«Каждый фотограф предъявляет разные требования к объективам - по цене, светосиле и фокусному расстоянию. Телеобъектив Pixels and Prisms 163mm f/2.5 - это настраиваемая оптическая система, которая предлагает недорогую альтернативу коммерческим объективам с открытым исходным кодом посредством 3D-печати», - объясняет Стил.
“Опыт создания этого объектива для фотографа был ценным способом соединиться с принципами, лежащими в основе большей части моей работы. Когда изменение конструкции объектива влияет на глубину резкости или резкость, вы лучше понимаете и цените оборудование и методы, которые используете», - добавляет он.
Особенности объективов
Линзы, напечатанные на 3D-принтере, включают механизм ручной фокусировки, который может фиксироваться в полностью выдвинутом или полностью втянутом положении, как это делают обычные объективы. Последний является первым объективом, напечатанным на 3D-принтере и разработанным для системы полнокадровых цифровых камер.
“Пиксели и призмы стоимостью менее 15 долларов - это жизнеспособный вариант легкого объектива для фотографов-путешественников, портретистов или уличных фотографов, а также экономичная отправная точка для телефотосъемки. Систему диафрагмы и масштабирования можно даже модифицировать для работы с любым элементом объектива, если к передней части оптики добавлен удлинитель», - продолжает он.
«Процесс проектирования и создания этого телеобъектива занял три месяца и начался с создания оптической формулы. Файлы для печати открыты для скачивания, а нижеследующее позволит вам найти и подобрать к ним элемент объектива», - объясняет Стил.
Как это работает?
Сначала сбалансируйте объектив в вертикальном положении (на краю) на столе или парте. Затем расположите источник света на другом конце комнаты и направьте его на линзу. Линза будет фокусировать свет в какой-то точке над вашей поверхностью. Точную точку легко определить, поднеся лист бумаги к объективу и от него: появится ореол, который смещается в фокус и расплывается по мере того, как вы перемещаете бумагу. Наконец, отметьте точку самого резкого фокуса и измерьте расстояние от линзы. Это и есть ваше фокусное расстояние (хотя я бы порекомендовал перепроверить ваш расчет), - объясняет принцип работы объективов Феликс Стил.
“Результатом является измерение, которое можно использовать для создания простой оболочки объектива, чтобы проверить четкость изображения и фокусировку, прежде чем переходить к готовому проекту. Смещайте объектив в фокус перед камерой, пока не будете удовлетворены качеством своего элемента. Либо сдвиньте элемент объектива по картонной трубке. Любая часть, которая позволит вам проверить производительность вашего объектива, отрегулировав расстояние до сенсора, должна работать здесь. Как только вы убедитесь, что у вас есть подходящий объектив, отложите его в сторону и приступайте к 3D-печати."
