66 кВ и выше
Емкостные трансформаторы напряжения (CVT) используются на более высоких уровнях напряжения, начиная с 66 кВ и выше. Тип CVT всегда однополюсный, поэтому соединение между фазой и землей. Чем выше уровень напряжения, тем более конкурентоспособным будет конденсаторный тип.

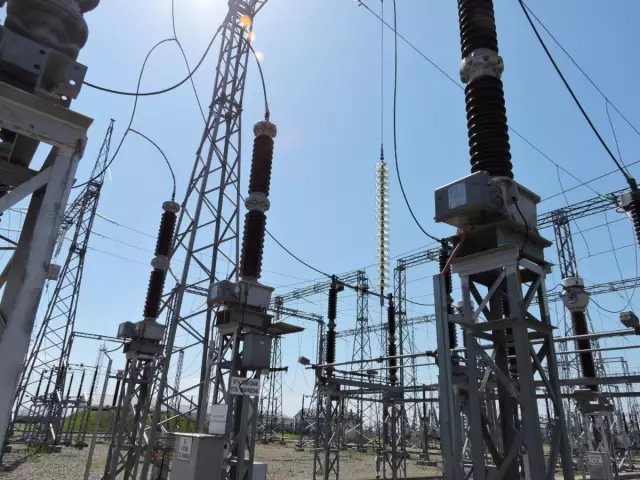

HV емкостные трансформаторы напряжения (фото кредит: gegridsolutions.com)
Одним из преимуществ емкостного типа, по сравнению с индуктивным типом, является возможность использования емкостных трансформаторов напряжения в качестве высокочастотных соединительных блоков в направлении первичной системы (над заголовками).
Типичным приложением было бы использование CVT для блоков высокочастотного сигнального интерфейса несущей (PLC). Для целей измерения напряжения поведение и спецификация данных CVT следуют тем же направлениям, что и индуктивные.
Кроме того, возможность соединения высокочастотных сигналов требует заданного значения номинальной емкости (Cn).
Это значение выбирается с учетом следующих проблем //
- Величина напряжения, подлежащая измерению
- Требования к системе ПЛК (частота, пропускная способность, соединения)
- Емкостные требования к трансформатору напряжения
Конструкция емкостных трансформаторов напряжения
На рисунке выше показан принцип емкостного делителя напряжения, на котором основан емкостной трансформатор напряжения. Обрезные обмотки используются для точной настройки выходного сигнала в соответствии с требуемыми требованиями класса точности. Компенсирующий реактор компенсирует сдвиг фазового угла, вызванный емкостным делителем напряжения.
Рисунок 1 - Основная конструкция емкостного трансформатора напряжения
Все емкостные трансформаторы напряжения требуют какой-то контур затухания феррорезонанса.
Емкость в делителе напряжения, последовательно с индуктивностью компенсирующего реактора и раневого трансформатора (внутри электромагнитного блока ЭВС), представляет собой настроенную резонансную схему. В отличие от индуктивных типов трансформаторов напряжения, CVT обычно имеют контур феррорезонансного демпфирования, встроенный в CVT, как показано на предыдущем рисунке.
Паспортная табличка преобразователя напряжения (CVT) (фото: technosources.blogspot.rs)
При более высоких напряжениях системы явление резонанса обычно имеет место на фундаментальных или на гармонических частотах, что приводит к нагреву трансформатора напряжения (в конечном итоге к повреждениям) и неселективным действиям защитного ретрансляции, возможному защитному ретрансляционному неселективному управлению.
Современные CVT используют так называемые «адаптивные» схемы демпфирования.
Схема состоит из насыщающего серийного реактора и нагрузочного резистора. Эта схема соединена параллельно с одним из вторичных сердечников. Во время феррорезонансных условий возникают высокие напряжения, насыщая реактор и поворачивая демпфирующий резистор для эффективного снижения паразитного напряжения. Во время нормальных системных условий реактор представляет собой высокое реактивное сопротивление, эффективно «отключая» демпфирующий резистор.
Возможными факторами запуска для явлений феррорезонанса могут быть: //
- Плановые первичные переключения в системе
- Трипперы выключателей, вызванные первичной неисправностью
- Высокоскоростное автозаполнение
Емкостные трансформаторы напряжения (фото кредит: haikudeck.com)
Ссылка // Справочник по автоматизации распространения ABB
