Привет друзья, Нам нужны вещи, которые делают нашу жизнь проще, проще и меньше времени.
Вот почему в сегодняшнем руководстве я покажу вам, как сделать очень простую электрическую отвертку из легкодоступных материалов, чтобы вы не тратили время на создание своих проектов.
Шаг 1. Необходимые материалы
Некоторые простые материалы и инструменты, которые вам понадобятся для этого проекта, такие как
Части:
- труба ПВХ
- мотор-редуктор
- переключатель DPDT
- пластиковая трубка (8 мм)
- батарея 9v
- винт
- маркер
- немного ленты
- февикол
- немного пены
- немного стальной пластины
- машинка для стрижки аккумулятора
- некоторые провода
- немного стальной проволоки
- торцевой ключ под шестигранник
Инструменты:
- ножовка
- плоскогубцы
- перочинный нож
- отвертка
- солдатское железо
- пистолет для горячего клея
-
головка винта
Купить часы:
Шаг 2: Дизайн и подключение
Это довольно простая конструкция с трубкой из ПВХ, которая похожа на пистолет, поэтому его легко держать и захватывать.
Кроме того, подключение действительно простое.

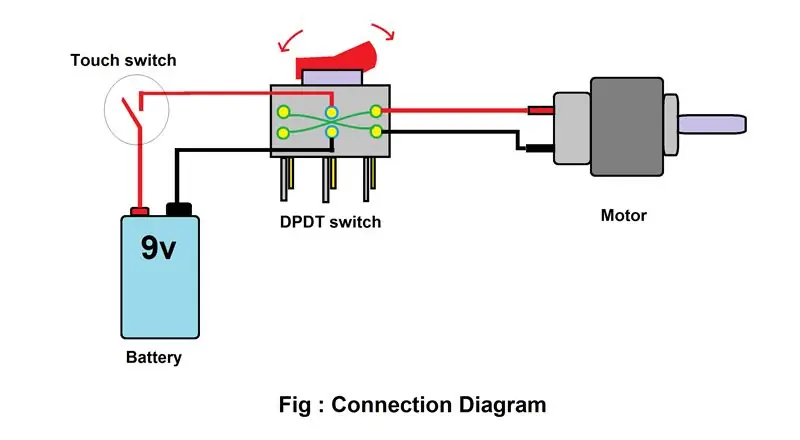

Подключения:
Сначала подключите переключатель DPDT, потому что он работает в обоих направлениях. Сделайте перекрестные соединения концевых выводов, припаяв провода. Затем прикрепите провода двигателя «+» и «-» к концевым клеммам, а провода аккумулятора «+» и «-» к средним клеммам переключателя с помощью кнопки, как показано на рисунке.
Шаг 3: Делаем каркас
Мы делаем сборку более простой в обращении и правильной эксплуатации, а также делаем ее более удобной.
Возьмите трубу из ПВХ, разрежьте ее посередине ножовкой, затем вставьте ее в другой конец трубы, обмотав лентой, чтобы она плотно прилегала.
Шаг 4: Настройка и установка двигателя
Двигатель является основной головкой, вы можете использовать двигатель 300-500 об / мин с высоким крутящим моментом, поэтому выбирайте двигатель с умом.
Итак, теперь возьмите пластиковую трубку, вырежьте ее по размеру вала двигателя и вставьте в вал.

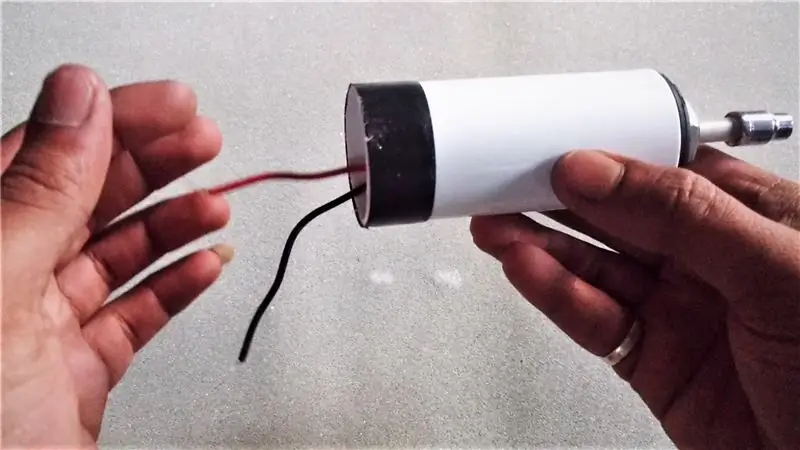

После этого возьмите головку под шестигранный ключ, плотно вставьте ее в вал и вставьте весь двигатель в сборе в трубу из ПВХ.
Шаг 5. Настройте сенсорный переключатель
Для этого шага вы можете прикрепить готовый кнопочный переключатель или просто следовать моему шагу.
Я также сделал кнопку, если вам нужно, тогда проверьте, www.instructables.com/id/How-to-Make-a-Pus…
Итак, берем ручку трубы и проделываем в ней две дырочки ковшом.
Затем возьмите кусок стальной пластины, наложите на нее проволоку, вставьте проволоку в первое отверстие и приклейте ее горячим клеем. (этот провод идет к средней клемме переключателя dpdt)
После этого возьмите еще один кусок стали и согните его, прикрепите еще одну проволоку и вкрутите ее во второе отверстие. (этот провод идет к батарее '+')
Итак, наш переключатель готов к работе в качестве сенсорной кнопки.
Шаг 6: Установка переключателя DPDT

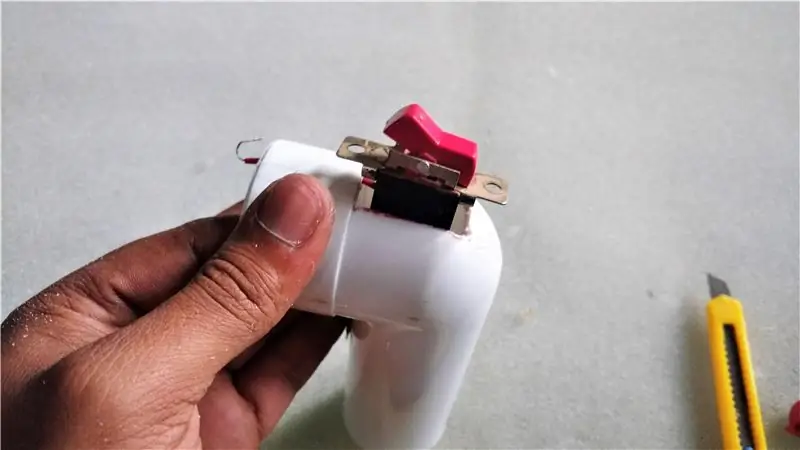

Вставляем его в верхнюю часть, чтобы его можно было легко переключать большим пальцем. Теперь возьмите ручку, отметьте коробку, которая должна соответствовать переключателю, и вырежьте ее.
Этот переключатель позволяет вращать двигатель по часовой стрелке и против часовой стрелки. Так что вы можете вкручивать и выкручивать по мере необходимости.
Подключения: Итак, в соединительной части возьмите красный и черный провода, представляющие «+» и «-» двигателя и аккумулятора, и соедините их, как показано. После пайки вставьте выключатель и приклейте его горячим клеем.
Шаг 7: нижняя крышка
Для нижней части я использовал пластиковый колпачок в качестве корпуса, который можно было легко выбрать для замены батарей по мере необходимости.
Мы будем использовать машинку для стрижки батарей, чтобы можно было подключить и заменить внешнюю батарею, когда она разрядится. Теперь возьмите пластиковый колпачок и отрежьте его, чтобы можно было установить зажим аккумулятора и пропустить провода. Затем приклейте машинку для стрижки аккумулятора горячим клеем в колпачок и проденьте провода через отверстие.
Шаг 8: Установите аккумулятор
Помните, что из крышки будут выходить два провода: один от сенсорного переключателя, а другой от переключателя DPDT, и оба будут подключены к положительному (желтый) и отрицательному (синий) полюсам батареи.
Итак, прикрепите батарею 9V к зажиму батареи и вставьте ее в трубу ПВХ. Теперь солдатские провода выходят на заднюю часть зажима аккумулятора.
Шаг 9: сделайте переднюю голову
Мы добавим переднюю голову, чтобы она хорошо смотрелась и работала.
Итак, возьмите кусок термоколяски и вырежьте его в форме конуса, как показано на картинках. Мы также добавим кольцо наверху, чтобы наша винтовая головка вращалась плавно. Теперь возьмите стальную проволоку и сделайте кольцо, повернув 2-3 петли вокруг себя, и поместите его над моделью из пенопласта.
После этого нанесите немного февикола на мотор, а также на пену и склейте их.
Шаг 10: изготовление
Теперь мы все сделали, все, что нам нужно сделать, это немного сфабриковать, потому что дизайн делает вещи красивыми.

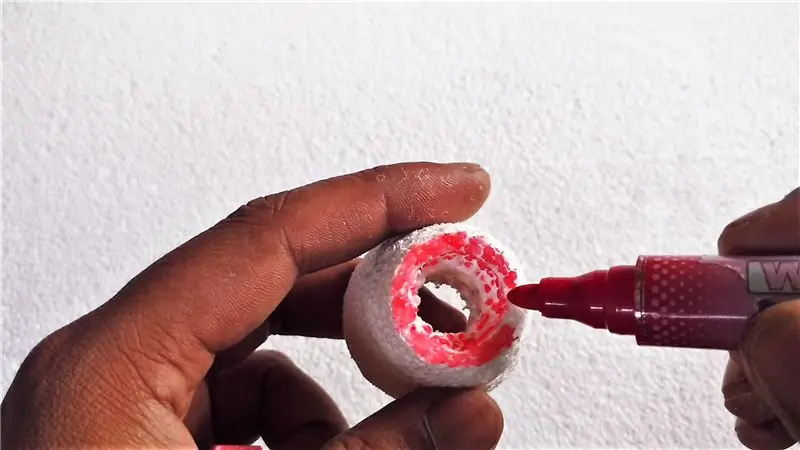

Так что возьмите красный маркер и раскрасьте переднюю часть поролона или сделайте свой собственный дизайн.
Также возьмите черную изоляционную ленту и обмотайте трубу лентой в указанных местах, чтобы получить черно-белую отделку.
Итак, наш продукт готов к использованию. Иди и развлекайся.
Шаг 11: Готово
Так что это очень красивый и легкий проект, ребята. Я сделал это, потому что мне нужен был такой, и у меня нет денег на расходы. Вы также можете сделать его своим, просто доверьтесь себе. Помните, что потребность - это ключ.
Так что, ребята, если вам нравится проект, ставьте лайк и следите за ним.
Также для любых проблем или вопросов, пожалуйста, оставьте комментарий ниже.
Спасибо.
