Это устройство было создано при спонсорской поддержке пользователя Reddit / u / nzt49.
Предлагаемое здесь руководство является продолжением моей предыдущей работы «Транскраниальный электрический стимулятор, совместимый с Arduino», и в нем используются две копии ранее разработанной печатной платы для создания двухканального транскраниального электростимулятора. Код этого устройства можно легко изменить для получения произвольных выходных сигналов двухканальной стимуляции. С помощью кода, представленного здесь, этот стимулятор позволит вам воспроизвести моделирование стимуляции следующих исследований:
Алексейчук, Иван и др. «Пространственная рабочая память у людей зависит от тета- и высокой гамма-синхронизации в префронтальной коре». Cell: Current Biology, vol. 26, вып. 12, 26 мая 2016 г., стр. 1513–1521., DOI: 10.1016 / j.cub.2016.04.035.
Neubauer, A. C., et al. «Влияние транскраниальной стимуляции переменным током (TACS) на жидкий интеллект: исследование фМРТ». Личность и индивидуальные различия, Пергам, 4 августа 2017 г., sciencedirect.com/science/article/pii/S0191886917302660.
Виоланте, Инес Р. и др. «Внешне индуцированная лобно-теменная синхронизация модулирует динамику сети и повышает производительность рабочей памяти». eLife, Имперский колледж Лондона, 14 марта 2017 г.; 6: e22001 doi: 10.7554 / eLife.22001.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: устройство здесь, если оно неправильно сконструировано, может причинить телесные повреждения, начиная от головной боли и заканчивая судорогами и смертью. При правильной конструкции это устройство по-прежнему может вызывать судороги у восприимчивых людей, и оно действует, изменяя сознание пользователя таким образом, который может быть постоянным. Пользователь может счесть эти потенциально постоянные неврологические изменения нежелательными, и пользователи должны осознавать и сознательно принимать этот риск. Хорватский медицинский журнал опубликовал статью, в которой утверждается, что выпускать подобные инструкции неэтично (мой дизайн - цитата № 10), но поскольку в остальном я являюсь ничтожным человеком, и в этой конкретной области у меня есть асимметричное преимущество перед ограничивающими учреждениями, Я стремлюсь двигаться вперед. Вся эта технология контроля над разумом, вероятно, может быть использована глубоко тревожным образом; Я не уверен, что его существование - это явно хорошая вещь, но поскольку джин уже вышел из бутылки … Я бы предпочел, чтобы все имели доступ к этим инструментам, а не только централизованным учреждениям.
Шаг 1. Требования к дизайну
ТРЕБОВАНИЯ К ДИЗАЙНУ
Извлеченные и реорганизованные по типу стимуляции из методов статей, перечисленных во введении, «Пространственная рабочая память у человека зависит от тета- и высокой гамма-синхронизации в префронтальной коре»;
«Внешне индуцированная лобно-теменная синхронизация модулирует динамику сети и увеличивает производительность рабочей памяти»;
«Влияние транскраниальной стимуляции переменным током (tACS) на жидкий интеллект: исследование фМРТ»
Одноканальные режимы: в некоторых моделях стимуляции используется только один канал. Для поддержки этих схем стимуляции требуется только простой выход переменного тока постоянного тока на частотах 5 Гц и 6 Гц с интенсивностью 1 мА или 1,5 мА.
---
Стимуляция одночастотным переменным током: SF-6
Применяли непрерывную синусоидальную стимуляцию с частотой 6 Гц с интенсивностью пика 1 мА относительно базовой линии.
---
Одноканальная стимуляция тета-частоты (5 Гц) Форма волны стимуляции была синусоидальной без смещения постоянного тока и относительной фазы 0 °. Уровень импеданса поддерживался ниже 10 кОм на протяжении всего периода стимуляции. Применяемые осциллирующие токи соответствовали средней тета-частоте в предыдущих исследованиях (Jacobson, Goren, Lavidor, & Levy, 2012; 5 Гц); сила тока 1500 мкА.
Многоканальные режимы, в которых один канал модулируется другим: «кросс-частотная» стимуляция использует одну базовую низкочастотную синусоидальную волну с частотой 6 Гц и другую высокочастотную синусоидальную волну с частотой 40 Гц-200 Гц, при этом высокочастотная волна присутствует только в обоих случаях. положительный полупериод или отрицательный полупериод низкочастотной волны.
---
Стимуляция перекрестно-частотным переменным током: CF- «Тета-гамма частоты»
Эта стимуляция состояла из двух наложенных друг на друга компонентов: непрерывной медленной волны и повторяющихся всплесков быстрых колебаний. Медленным компонентом была синусоидальная стимуляция с частотой 6 Гц и током от пика до базовой линии 0,6 мА для каждого соответствующего состояния. Частота быстрого компонента составляла 40 Гц (условия CF-6, 40t), 80 Гц (CF-6, 80t и CF-6, 80p), 100 Гц (CF-6, 100p), 140 Гц (CF-6, 140p) или 200 Гц (CF-6, 200p) при пиковом токе 0,4 мА от базовой линии. Всплески синхронизировались с непрерывной волной и длились 50 мс во время каждого впадины (CF-6, 80t) или пика (CF-6, 40p, CF-6, 80p, CF-6, 100p, CF-6, 140p и КФ-6, 200п). Точное по времени плавление компонентов достигалось с помощью специального оборудования и контролировалось с помощью осциллографа.
Режим серийной съемки
---
Стимуляция гамма-всплеском: всплески
Всплески переменного тока 80 Гц применялись в течение 50 мс шесть раз в секунду с током 0,4 мА от пика до базовой линии с положительным или отрицательным смещением постоянного тока (всплески + или всплески-). Общая интенсивность была равна 1 мА от пика к исходному уровню. Эти условия стимуляции были разработаны для воспроизведения условий CF-6, 80t и CF-6, 80p без непрерывной медленной составляющей.
Многоканальные режимы с определенным соотношением фаз между двумя каналами:
---
Стимуляция синфазной и противофазной тета-частоты (6 Гц)
Стимуляция была синусоидальной, частотой 6 Гц, размахом 1000 мкА и без смещения постоянного тока.
TACS был доставлен в двух различных условиях: (1) синхронное состояние (0 °) - электроды F4 и P4 со смещением фазы 0 ° и обратным электродом в точке T8; (2) Десинхронный режим (180 °) - такой же монтаж, как и в «синхронном» состоянии, но электроды F4 и P4 имели фазовый сдвиг на 180 °.
Шаг 2: Список деталей
{{{{Общая стоимость: 162,96 долл. США}}}} (цены на начало 2017 г.)
27,89 $ // печатные платы
$ 51.33 // компоненты платы
$ 12.96 // компоненты питания устройства
$ 34.78 // компоненты, вводимые человеком
$ 36.00 // Arduino Uno / жк + клавиатура
Раздел 1: Компоненты для заполнения платы (Всего: 51,33 доллара США, цены на 2017-01-15, промежуточный итог 46,34 доллара США, экономичная доставка 4,99 доллара США)
Эти детали доступны, в частности, у Mouser или Digikey. Купите дополнительные дешевые, если вы подозреваете, что из-за неудачи с пинцетом крошечный кусок безвозвратно улетит на шерстяное ковровое покрытие… или вам придется подождать еще неделю и заплатить двойную доставку. Если вы чувствуете себя умелым, осторожным и / или удачливым, заказывайте ровно необходимое количество каждого предмета.
0,19 $ / шт. 2x LG Q396-PS-35
0,21 $ / шт. 2x 150120AS75000
0,55 $ / шт. 6x FMMT734TA
0,55 $ / шт. 6x FMMT634TA
1.03 $ / шт. 2x ADR5041BKSZ-REEL7 (если нет в наличии, замените ADR5041BKSZ-R2 по цене 1,41 доллара США за шт.)
0,10 $ / шт. 12x CRCW060375K0FKEA
0,09 $ / шт. 4x ERJ-3GEYJ363V
1,37 $ / шт. 4x RG1608N-102-P-T1
0,63 $ / шт. 2x ERA-3AEB86R6V
0,10 $ / шт. 4x CRCW06037K15FKEA
1.61 $ / шт. 4x TLC2252CDR
0,67 $ / шт. 4x LM4040D10IDBZR
2,98 $ / шт. 2x REF5050AIDR (если нет в наличии, замените REF5050AQDRQ1 по цене 3,51 доллара США за шт.)
0,39 $ / шт. 2x L78L05ACD13TR
2,76 $ / шт. 2x SI8630BD-B-IS
2.52 $ / шт. 2x DAC7311IDCKR (если их нет в наличии, замените DAC7311IDCKT по цене 2,74 доллара США за шт.)
0,10 $ / шт. 4x 35202K2JT
0,17 $ / шт. 8x GRM188R61H105KAALD
==================================
Раздел 2: сама плата (Итого: минимум 27,89 долларов США, цена по состоянию на 19.01.2017, ЦЕНЫ НА ДОСТАВКУ БУДУТ ВАЖНЫ ИЗМЕНЯТЬСЯ СО ВРЕМЕНЕМ, промежуточная сумма 9,90 долларов + самая дешевая доставка 17,99 долларов США)
Прилагаемый файл.zip скомпилирован специально для платы SeeedStudio Fusion! Вам нужно будет перейти в репозиторий github [ССЫЛКА НА СВЯЗАННЫЙ РЕПОЗИТОРИЙ GITHUB], чтобы получить фактические файлы.brd и повторно обработать их, если вам нужны герберы (файлы дизайна печатной платы) для другой производственной службы. Я даю только инструкции по покупке, хотя их можно увидеть здесь, потому что это услуга, которую я использовал для протестированных прототипов, а также самая дешевая, которую я нашел, которая не заметно снижает качество.
Инструкции по оформлению заказа:
Вы будете заказывать у SeeedStudio Fusion PCB. У этих людей максимальный срок выполнения заказа составляет две недели, но у них очень медленная доставка. После создания учетной записи в SeeedStudio (извините) вам необходимо отправить набор файлов gerber для изготовления, упакованных в.zip. Я уже собрал для вас.zip, он встроен внизу на этом этапе, seeed_fusionpcb_gerber.zip. Загрузить. Этот файл.zip также находится на гитхабе. На связанной странице заказа нажмите кнопку с надписью «Добавить файл gerber», перейдите к загруженной копии файла seeed_fusionpcb_gerber.zip и загрузите ее. Выберите следующие варианты:
МАТЕРИАЛ: FR4-TG130 (или как там указано FR4 в качестве первых трех символов)
СЛОИ: 2 СЛОЯ РАЗМЕРЫ: (вручную введите или щелкните синие размеры автозаполнения справа от «РАЗМЕРЫ») 56,5 * 56,5 (мм)
КОЛ-ВО ПП: 10 (может быть, на 5… нет разрыва цены)
ПАНЕЛИРОВАННЫЕ ПЛАТЫ: 1
ТОЛЩИНА ПП: 1,6 (мм)
ЦВЕТ ПЕЧАТНОЙ ПЛАТЫ: ЗЕЛЕНЫЙ (вы можете выбрать другой, но они требуют больше)
ОТДЕЛКА ПОВЕРХНОСТИ: HASL
ВЕС МЕДИ: 1 УНЦИЯ.
МИН. РАЗМЕР ОТВЕРСТИЯ: 0,3 мм
МИН. ОТСЛЕЖИВАНИЕ / РАЗДЕЛ: 6/6 мил
СЛУЧАЙНЫЕ ВИДЫ: НЕТ
ПОЛУНАРЕЗАННЫЕ / КАСТЕЛЛИРОВАННЫЕ ОТВЕРСТИЯ: НЕТ
КОНТРОЛЬ ИМПЕДАНСА: НЕТ
… Затем нажмите «добавить в корзину», а затем маленький значок тележки в правом верхнем углу, и тогда это стандартная касса интернет-магазина. Настоятельно рекомендуется получить ускоренную доставку. (Разве заказ досок не развлекает? Посмотрите на все эти разные единицы измерения! Унции (на квадратный фут, неявно), миллиметры, милы … зачем выбирать между британской и метрической системой, если вы могли бы сделать еще более запутанную настройку глобального стандарта, которая тащит юниты от обоих?)
===============================
Раздел 3. Компоненты питания устройства (Всего: 12,96 долларов США от различных поставщиков на ebay по состоянию на 18 января 2017 г.) Эти компоненты источника питания устройства представляют собой стандартные блоки, которые были клонированы несколькими поставщиками. Они дешевые, распространенные, идентичные от разных производителей и продавцов, и кажутся надежными (еще ни разу не сломались), но я не могу найти для них «правильные» названия и номера моделей. Поэтому я рекомендую просто поискать приведенные ниже фразы на eBay.
1.68 $ / шт. 2x "Модуль источника питания регулятора напряжения повышающего преобразователя постоянного тока 3-32 В до 5-35 В"
1.68 $ / шт. 1x "понижающий модуль LM2596"
0,99 $ / шт. 2x "мини-измеритель напряжения DC2.5-30V со светодиодной панелью, 3-цифровой дисплей вольтметр"
0,99 $ / шт. 3x "футляр-держатель для 4AA (6 В) с проводами Пластиковый ящик для хранения батарей"
0,99 $ / шт. 3x "тумблер включения / выключения DPDT"
===============================

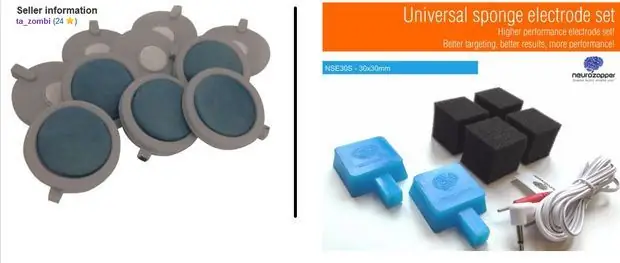

Раздел 4: компоненты, вводимые человеком (Всего: 34,78 долларов США, от различных поставщиков на ebay по состоянию на 18 января 2017 г.) Поисковые запросы, указанные в этом разделе, должны выявить 2-миллиметровые штыревые соединительные провода и 2-миллиметровые губчатые электроды, совместимые с контактами. ЕСЛИ ВЫ ХОТИТЕ ИСПОЛЬЗОВАТЬ ГУБЧАТЫЕ ЭЛЕКТРОДЫ СТИЛЯ "AMREX", ВАМ НУЖНЫ ПРОВОДНИКИ "BANANA PLUG" ВМЕСТО 2-мм ПИН!
15.50 $ / шт. 2x "комплект сдвоенных электродов tDCS: губка (1 пара) и самоклеющиеся (2 пары)"
01.89 $ / шт. 2x "Стандартные выводы электродов Стандартные штыревые соединения для станков Tens / Ems"
===============================
Раздел 5: компоненты ввода данных (всего: 36,00 долларов США от различных поставщиков ebay по состоянию на 18 ноября 2017 г.)
18.00 $ / шт. 1x «Arduino Uno и USB-кабель»
18.00 $ / шт. 1x "экран дисплея / клавиатуры Velleman VMA203" **
** этот щит поставляется в двух версиях с разными порогами срабатывания кнопок, необходимыми для каждой. Если кажется, что кнопки работают неправильно, это наиболее вероятная причина. В примере кода VMA203 в Интернете, опубликованном Веллеманом, перечислены альтернативные пороговые значения для версии 1.0 и версии 1.1 платы VMA203. Представленное здесь программное обеспечение использует пороговые значения для версии 1.0.
===============================
Шаг 3: Пайка плат
Этот шаг напрямую скопирован из инструкции, которую я написал сразу после проектирования используемой здесь платы tACS, в которой подробно описывается работа самой схемы платы.
Эта плата может выглядеть устрашающе, если вы не выполнили много работ по пайке SMD, но на самом деле это не так уж и сложно *, так что не волнуйтесь! Вот руководство по пайке SMD, также прилагаемое внизу этого шага.
* Пока ваш утюг регулируется по температуре, вы получаете бесконечное количество доработок. Вы * будете * соединять булавки, если только вы не этот человек, и это нормально! После этого просто удалите паяные перемычки с помощью распаянной оплетки.

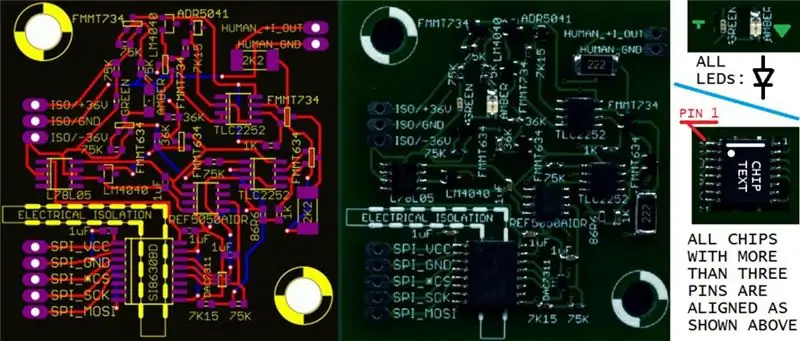

Все светодиоды выровнены катодом вниз, а все микросхемы с 6 или более контактами выровнены с контактом 1 в верхнем левом углу, как показано выше. Расположение всего остального либо очевидно (3 контакта и подходит только в одну сторону), либо не имеет значения (резисторы и неполяризованные керамические конденсаторы). Я разработал эту доску с учетом простоты сборки.
[- Используется на шаге -]
Паяльник с регулируемой температурой (рекомендация для припоя Sn / Pb: установить на 320 C для пайки, 375 C для распайки с помощью распаянной оплетки)
Ручка Flux
Оплетка для распайки
Пинцет
Припой Sn / Pb 60/40 или 63/37, мелкий диаметр, сердцевина из канифоли
Печатные платы и крошечные компоненты, ранее заказанные у Mouser and Seeed.
[-- Процедура --]
Процесс пайки многополюсных микросхем для поверхностного монтажа будет выглядеть следующим образом:
1. Используйте флюсовую ручку, чтобы покрыть подушечки на борту.
2. Припой в виде капель на угловой площадке.
3. Возьмите микросхему пинцетом и выровняйте контактные площадки на печатной плате, удерживая наконечник утюга на угловой контактной площадке с дополнительным припоем.
4. Снимите жало паяльника, проверьте совмещение чипа / контактной площадки, GOTO 3, если чип не совмещен.
5. Расплавьте припой вокруг контактов / контактных площадок. Некоторые контакты, вероятно, будут замкнуты.
6. Повысьте температуру паяльника, снимите перемычки с припаянной оплеткой.
7. Еще раз проверьте паяные соединения на предмет перемычки, GOTO 5, если перемычка (добавление небольшого количества припоя к перемычке, чтобы она была выпуклой, чтобы ее было легче удалить с помощью распаянной оплетки).

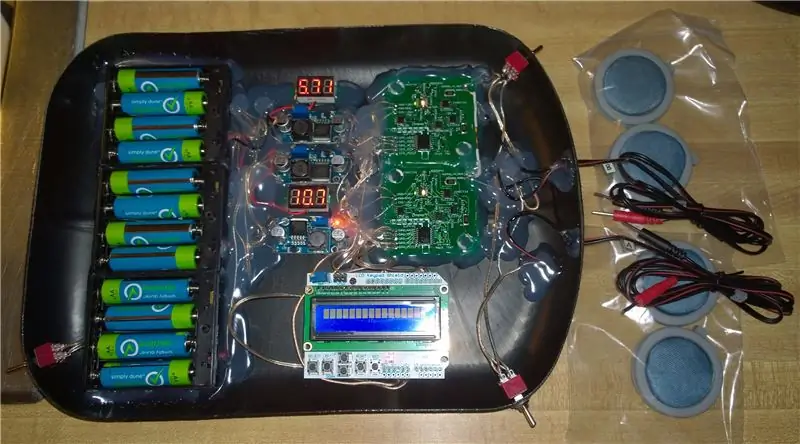

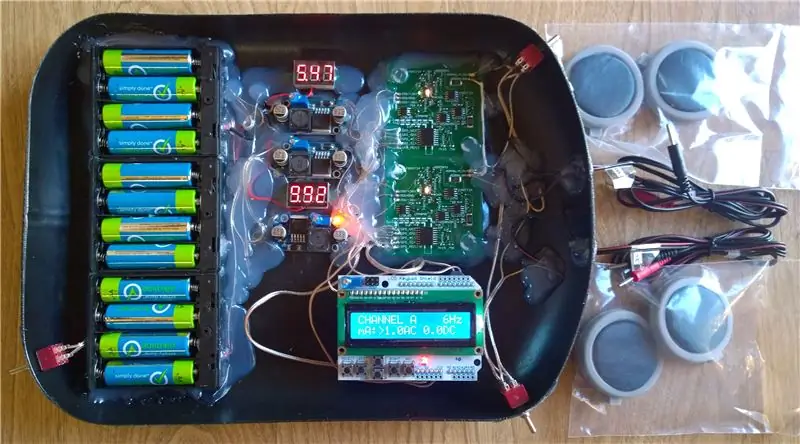

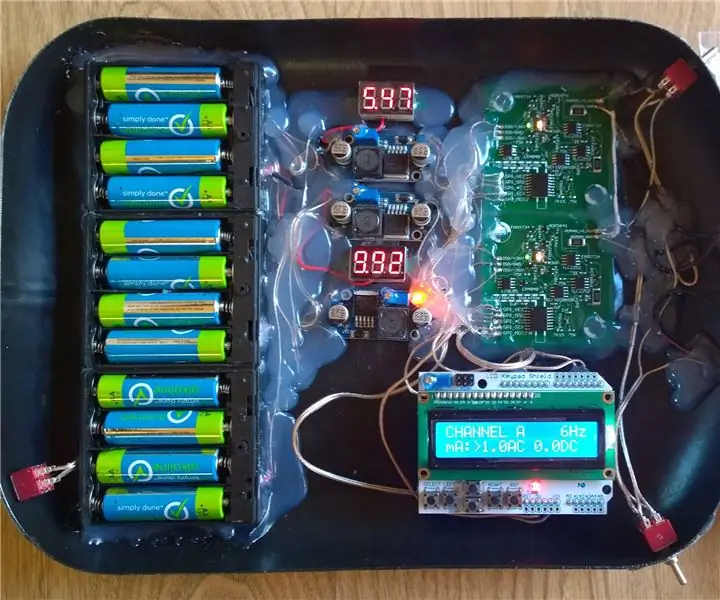

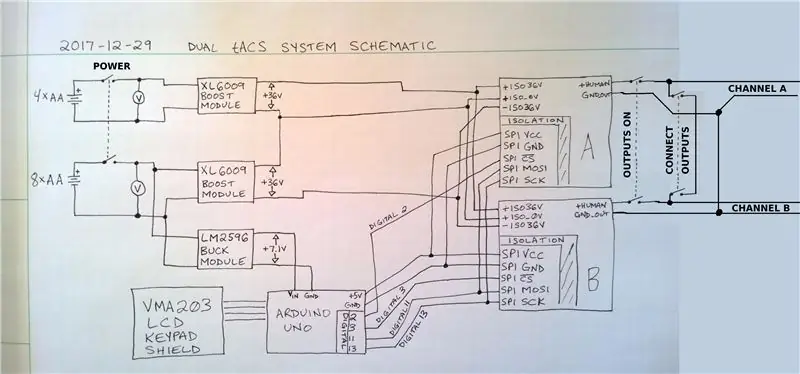

Шаг 4: Сборка устройства
Начните с последовательного соединения двух держателей батарей. Большая 8-элементная батарея в конечном итоге будет питать Arduino и экран. Положительные выходные выводы как 8-элементных, так и 4-элементных батарей должны быть сначала пропущены через выключатель питания, а затем подключены к вольтметрам панели. Батареи следует заменять, если напряжение на элемент меньше 1 В.
4-элементная батарея питает только один модуль повышения мощности XL6009, выход которого должен быть установлен на 36 В.
8-элементная батарея питает два модуля: повышающий модуль XL6009, выход которого должен быть установлен на 36 В, и понижающий модуль LM2596, выход которого должен быть установлен на 7,1 В.
Выходы двух повышающих модулей XL6009 подключены последовательно, при этом центральная точка подключена к ISO_ + 0V на каждой печатной плате tACS, а конечные точки подключены к ISO_ + 36V и ISO_-36V на каждой печатной плате tACS.
Выход 7,1 В понижающего модуля LM2596 идет на Vin на Arduino Uno, к которому подключен модуль клавиатуры / экрана VMA203.
Выход + 5В и GND Arduino подключены к клеммам + SPI_VCC и + SPI_GND каждой платы tACS.
Цифровой выход 11 Arduino должен быть подключен к SPI_MOSI обеих плат tACS, цифровой выход 13 Arduino должен быть подключен к SPI_SCK обеих плат. Arduino digital 2 подключен к SPI_ * CS платы канала A, Arduino digital 3 подключен к SPI_ * CS платы канала B.
Клеммы + HUMAN_I_OUT каждой платы должны быть проложены через переключатель DPDT, который может отключить их от выхода, а затем через другой переключатель, который может замкнуть их вместе, если это необходимо, перед подключением к красным проводам выводов выходного электрода. Клеммы + HUMAN_GND_OUT каждой платы соединяются вместе (хотя они уже проходят через источник питания, обратите внимание, что отключение этого соединения не приведет к электрическому отключению заземления устройства), а затем подключены к черным проводам выводов выходного электрода.
Шаг 5: Использование интерфейса
В устройстве есть три переключателя:
Включение / выключение питания:
Включает или выключает устройство.
Включение / выключение выходов:
Включает или выключает выходы.
Подключенные / раздельные выходы:
Электрически соединяет обе сигнальные (красные) линии. Используется для подключения выходов обоих каналов к одному сигнальному электроду, совмещая выходы каналов.

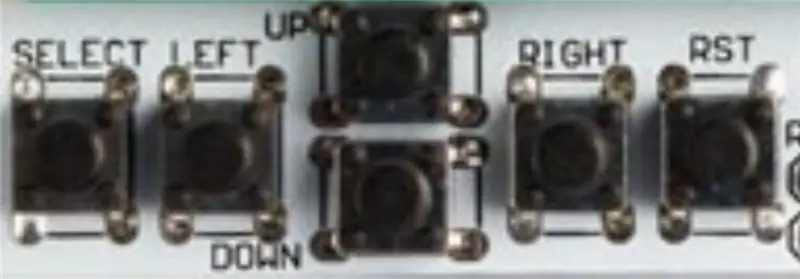

Под экраном интерфейса расположены шесть кнопок:
RST:
Сбрасывает все устройство.
ВЫБРАТЬ:

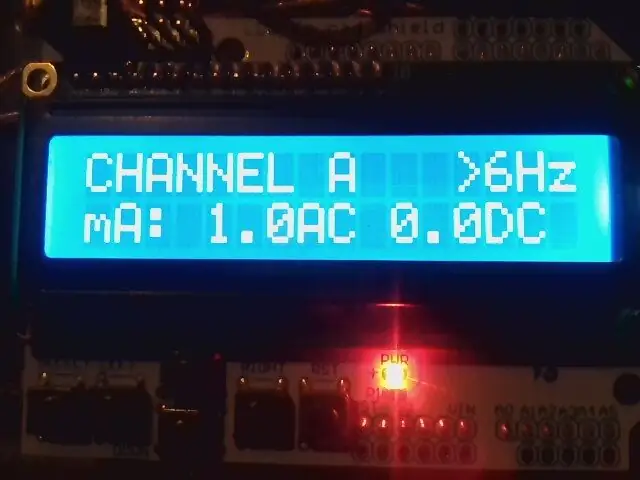

Циклическое переключение между тремя экранами: канал A, канал B и режим.
ЛЕВЫЙ:
Перемещает указатель («>» или «<») по полям на текущем экране. Указатель указывает, какое поле можно изменить клавишами ВВЕРХ или ВНИЗ. На экранах некоторых режимов этот указатель может исчезнуть из поля зрения, но его можно снова найти, повторно нажимая ВЛЕВО или ВПРАВО.
ПРАВИЛЬНО:
Перемещает указатель («>» или «<») по полям на текущем экране. Указатель указывает, какое поле можно изменить с помощью клавиш ВВЕРХ или ВНИЗ. На экранах некоторых режимов этот указатель может исчезнуть из поля зрения, но его можно снова найти, повторно нажимая ВЛЕВО или ВПРАВО.
ВВЕРХ:
При однократном нажатии увеличивает на единицу поле, обозначенное «>», «» или «<».
ВНИЗ:
При однократном нажатии уменьшает на единицу поле, обозначенное «>», «» или «<».

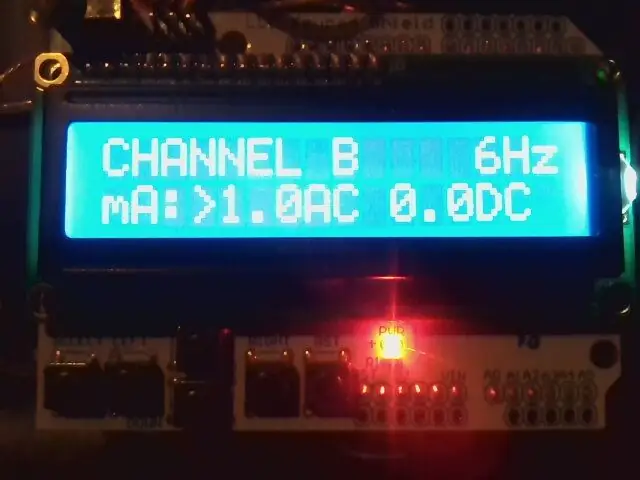

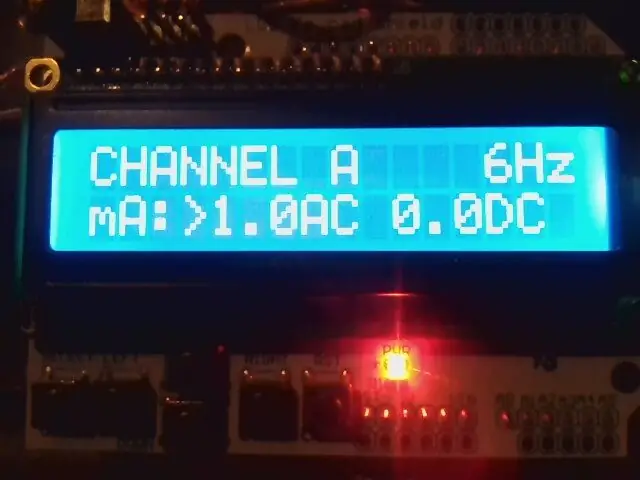

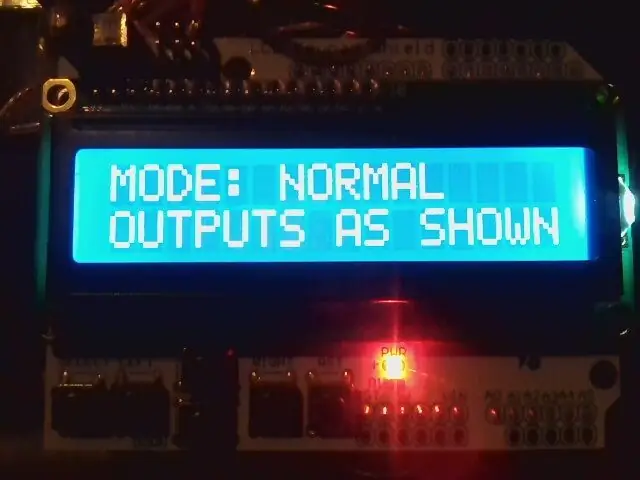

Шаг 6: Работа программного обеспечения, нормальный режим
В нормальном режиме оба канала всегда включены с заданными частотами, амплитудами и смещениями.
Нормальный режим используется для воспроизведения следующих монтажей:
Стимуляция одночастотным переменным током: SF-6
Применяли непрерывную синусоидальную стимуляцию с частотой 6 Гц с интенсивностью пика 1 мА относительно базовой линии.
---
Для одночастотной стимуляции переменным током переключатель «подключение канала» должен быть установлен в положение ОТКЛЮЧЕНИЕ ВЫХОДОВ, и только канал A должен быть подключен к выходным электродам. Канал A должен быть установлен на 6 Гц, 1,0 мА переменного тока, 0,0 мА постоянного тока.
--
Одноканальная стимуляция тета-частоты (5 Гц)
Форма волны стимуляции была синусоидальной без смещения постоянного тока и относительной фазы 0 °. Сила тока составляла 1500 мкА.
{примечание редактора: как у вас "относительная фаза" только с одним каналом? относительно чего? Эту часть этих опубликованных методов я не знал, как воспроизвести.}
---
Для одноканальной стимуляции тета-частоты (5 Гц) переключатель «подключение канала» должен быть установлен в положение ОТКЛЮЧЕНИЕ ВЫХОДОВ, и только канал A должен быть подключен к выходным электродам. Канал A должен быть установлен на 5 Гц, 1,5 мА переменного тока, 0,0 мА постоянного тока.

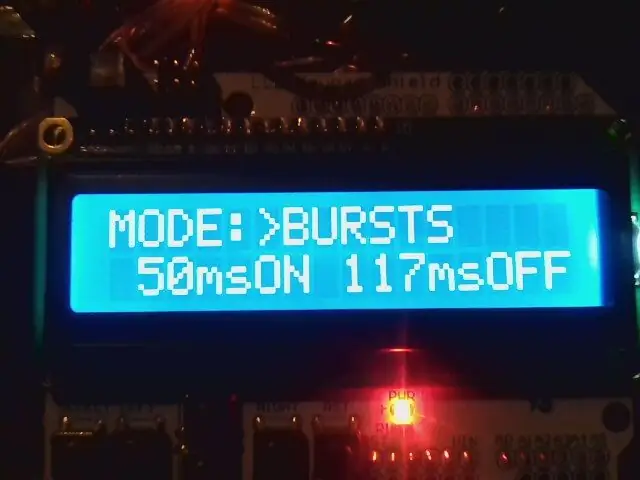

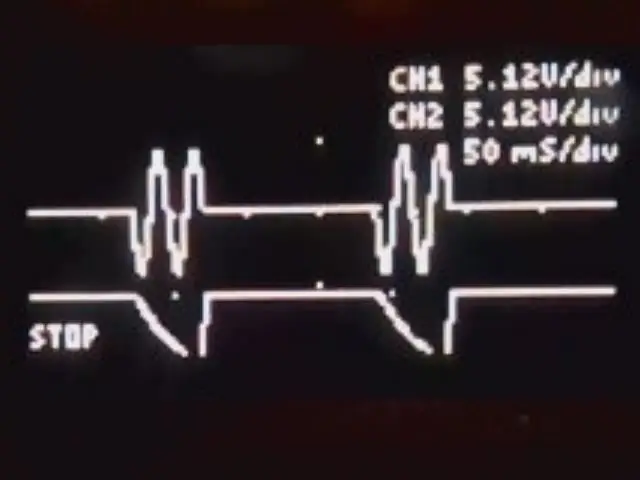

Шаг 7: Работа программного обеспечения, режим серийной съемки
В пакетном режиме оба канала включаются на msON миллисекунды, затем выключаются на msOFF миллисекунды. Частота пакета составляет 1000 / (мс ВКЛ + мс ВЫКЛ) или 6 Гц для показанных значений, 50 мс и 117 мс.
Пакетный режим используется для воспроизведения следующего монтажа стимуляции:
Стимуляция гамма-всплеском: всплески
Всплески переменного тока 80 Гц применялись в течение 50 мс шесть раз в секунду с током 0,4 мА от пика до базовой линии с положительным или отрицательным смещением постоянного тока (всплески + или всплески-). Общая интенсивность была равна 1 мА от пика к исходному уровню. Эти условия стимуляции были разработаны для воспроизведения условий CF-6, 80t и CF-6, 80p без непрерывной медленной составляющей.
Только канал А должен быть подключен к электродам, чтобы воспроизвести этот монтаж. Канал B должен быть оставлен отключенным, а переключатель «Подключить каналы» должен быть установлен в положение CHANNELS SEPARATE. Устройство должно быть установлено в режим BURSTS, а канал A должен быть настроен на следующее: 80 Гц, 0,4 мА переменного тока и 0,6 мА постоянного тока для пакетов + или -0,6 мА постоянного тока для пакетов-.

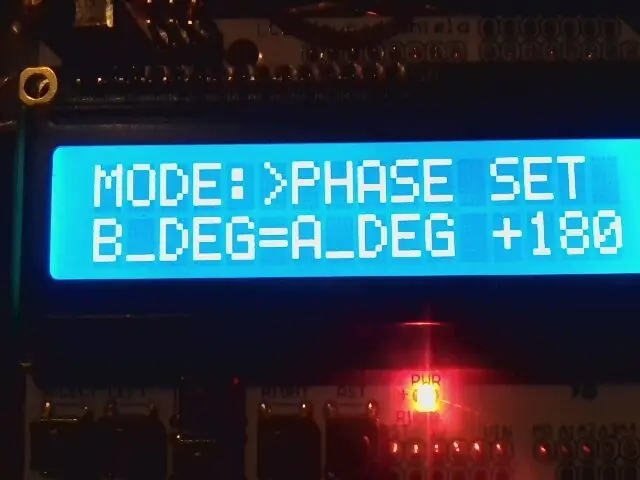

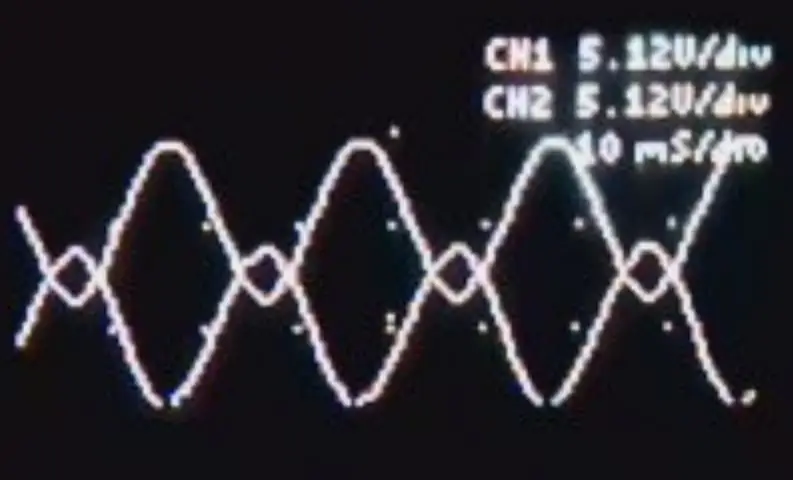

Шаг 8: Работа программного обеспечения, режим установки фазы
В режиме установки фазы частота канала B принудительно должна быть такой же, как частота канала A. Фазовое соотношение устанавливается таким образом, что значения выходов задаются функциями:
Канал A = AmplitudeA * sin (A_degrees) + OffsetA
Канал B = AmplitudeB * sin (A_degrees + PHASE_SHIFT) + OffsetB
Режим установки фазы используется для воспроизведения следующего монтажа стимуляции:

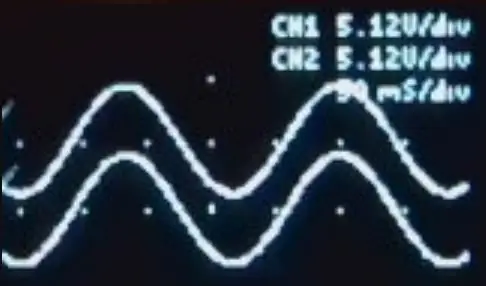

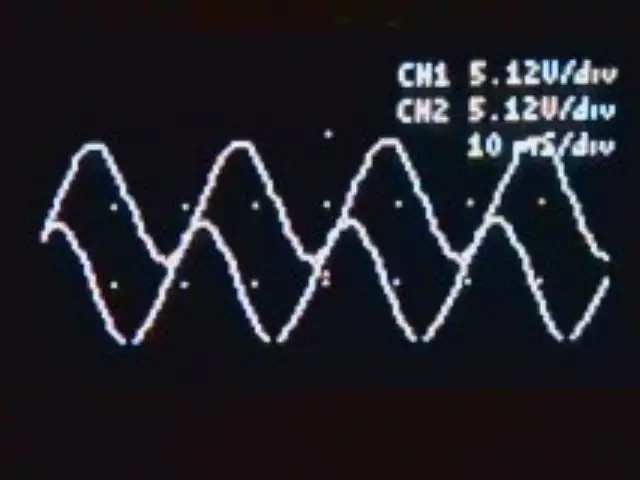

Стимуляция синфазной и противофазной тета-частоты (6 Гц)
Стимуляция была синусоидальной, частотой 6 Гц, размахом 1000 мкА и без смещения постоянного тока. TACS был доставлен в двух различных условиях: (1) синхронное состояние (0 °) - электроды F4 и P4 со смещением фазы 0 ° и обратным электродом в точке T8; (2) Десинхронный режим (180 °) - такой же монтаж, как и в «синхронном» состоянии, но электроды F4 и P4 имели фазовый сдвиг на 180 °.
Оба канала необходимо подключить к электродам, чтобы воспроизвести этот монтаж. Переключатель «подключать каналы» должен быть установлен в положение «КАНАЛЫ РАЗДЕЛЬНЫЕ». Устройство должно быть установлено в режим PHASE SET, а канал A должен быть установлен на следующее: 6 Гц, 1,0 мА переменного тока, 0,0 мА постоянного тока. Канал B должен быть установлен на 1,0 мА переменного тока, 0,0 мА постоянного тока (его частота будет автоматически установлена в соответствии с каналом A). На экране MODE: PHASE SET B_DEG = A_DEG должен быть +180 для десинхронного состояния и 0 для синхронного состояния.

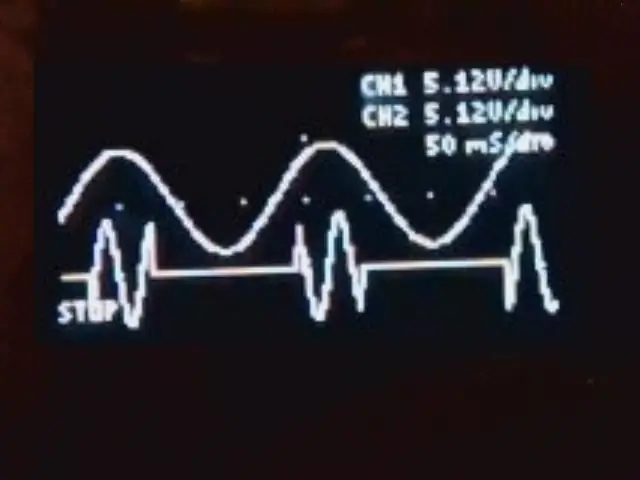

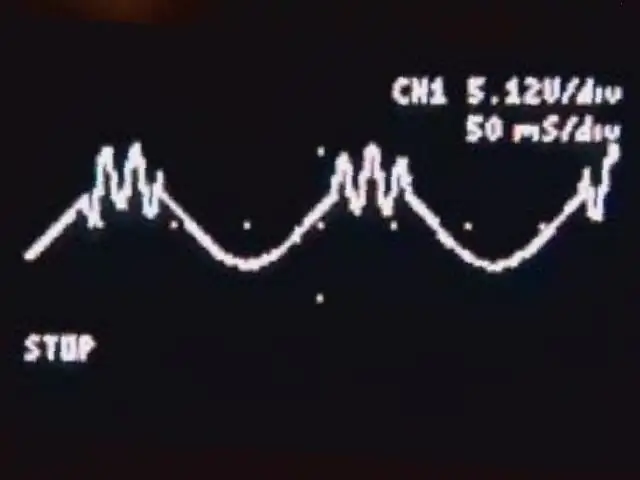

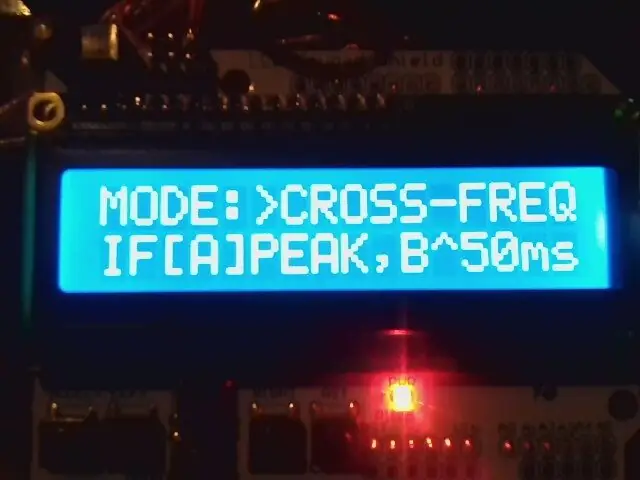

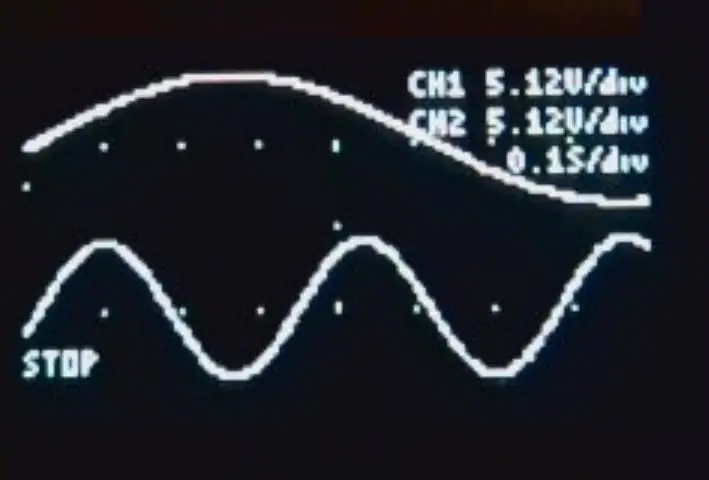

Шаг 9: Работа программного обеспечения, кросс-частотный режим
Канал A всегда включен, но канал B включается только во время пика или минимума канала A (устанавливается пользователем). В показанной настройке канал B включен на 50 мс. При желании время включения канала B можно изменить со значения 50 мс через пользовательский интерфейс.
Режим установки фазы используется для воспроизведения следующего монтажа стимуляции:

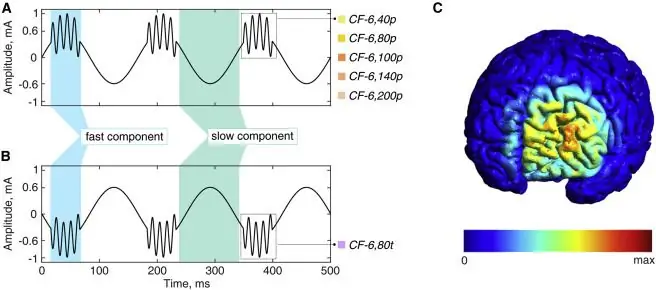

Стимуляция перекрестно-частотным переменным током: CF- «Тета-гамма частоты»
Эта стимуляция состояла из двух наложенных друг на друга компонентов: непрерывной медленной волны и повторяющихся всплесков быстрых колебаний. Медленным компонентом была синусоидальная стимуляция с частотой 6 Гц и током от пика до базовой линии 0,6 мА для каждого соответствующего состояния. Частота быстрого компонента составляла 40 Гц (условия CF-6, 40t), 80 Гц (CF-6, 80t и CF-6, 80p), 100 Гц (CF-6, 100p), 140 Гц (CF-6, 140p) или 200 Гц (CF-6, 200p) при пиковом токе 0,4 мА от базовой линии. Всплески синхронизировались с непрерывной волной и длились 50 мс во время каждого впадины (CF-6, 80t) или пика (CF-6, 40p, CF-6, 80p, CF-6, 100p, CF-6, 140p и КФ-6, 200п).
Для дублирования этого монтажа к электродам необходимо подключить только один канал. Переключатель «Подключить выходы» должен быть установлен в положение «ВЫХОДЫ ПОДКЛЮЧЕНЫ». MODE должен быть установлен на CROSS-FREQ, PEAK или TROU по желанию, 50 мс. Канал A должен быть установлен на 6 Гц, 0,6 мА переменного тока, 0,0 мА постоянного тока. Канал B должен быть установлен на 0,4 мА переменного тока, 0,0 мА постоянного тока и 40, 80, 100, 140 или 200 Гц по желанию.
